按机件被剖切范围划分，剖视图有全剖视图、半剖视图和局剖视图三种。

1.全剖视图

用剖切面完全地剖开物体所得的剖视图，称为全剖视图。主要用于表示内部关系复杂的不对称机件或外形简单的对称机件。

不论哪一种剖切方法，采用一个或几个剖切面，只要将机件完全剖开，所得的剖视图都是全剖视图，如图2-41所示。

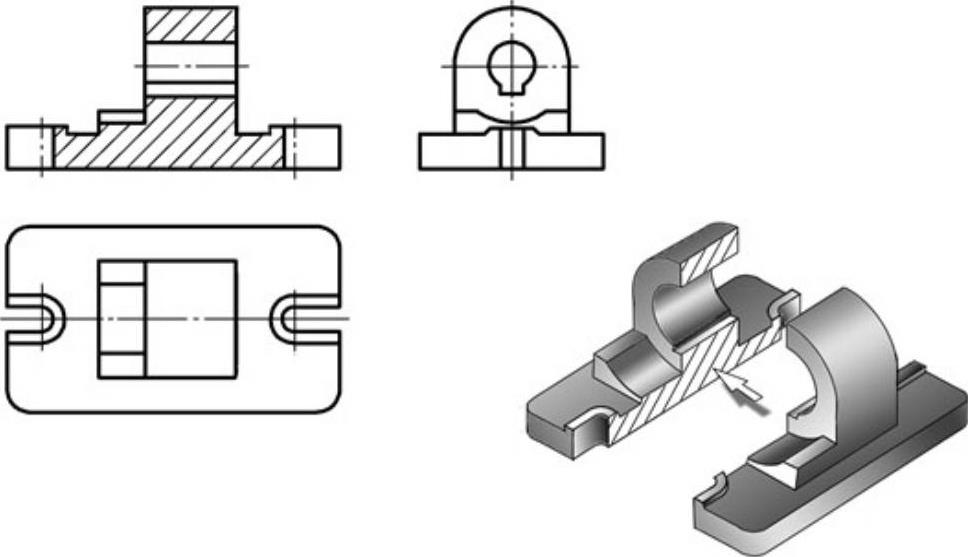

图2-41 全剖视图

2.半剖视图

半剖视图为剖视图的一种。当物体具有对称平面时，向垂直于对称平面的投射面上投射所得的图形，可以对称中心线为界，一半画成视图，另一半画成剖视图，这种组合的图形称为半剖视图。

由于半剖视图既充分地表达了机件的内部形状，又保留了机件的外部形状，所以常采用它来表达内、外部形状都比较复杂的对称机件。当机件的形状接近于对称，且不对称的部分已另有图形表达清楚时，也可以画成半剖视图，如图2-42所示。

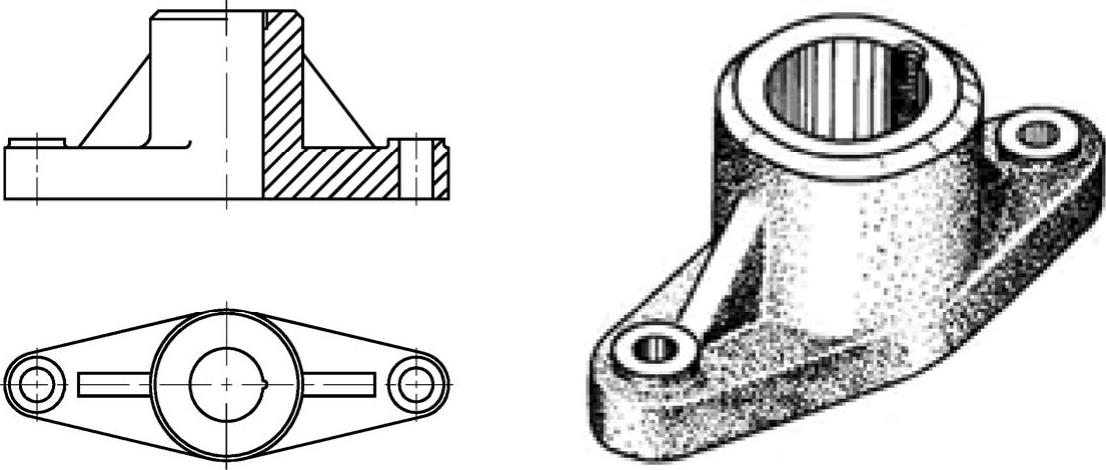

图2-42 半剖视图

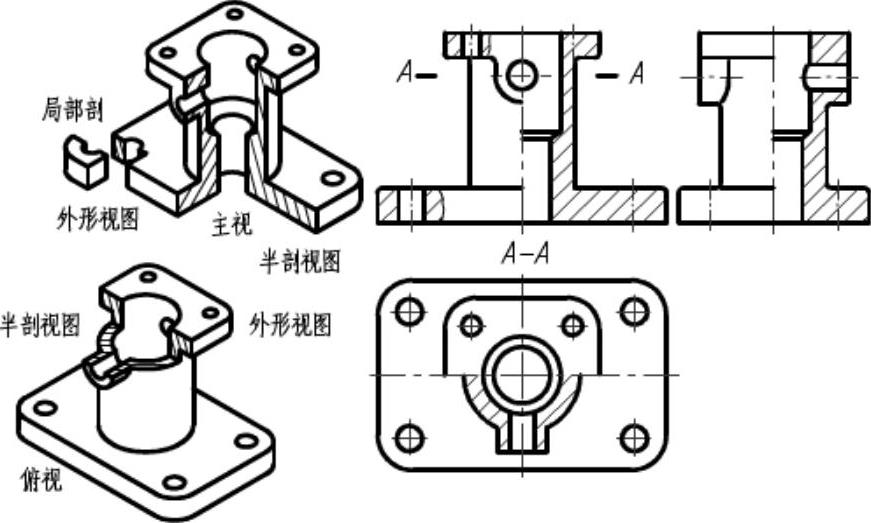

半剖视图主要用于内、外形状需在同一图上兼顾表达的对称机件。如图2-43所示的机件内部有不同直径的孔，而前、后、左、右结构对称，为了清楚地表达内部孔和外部结构，主视图采用半剖视图。

图2-43 半剖视图

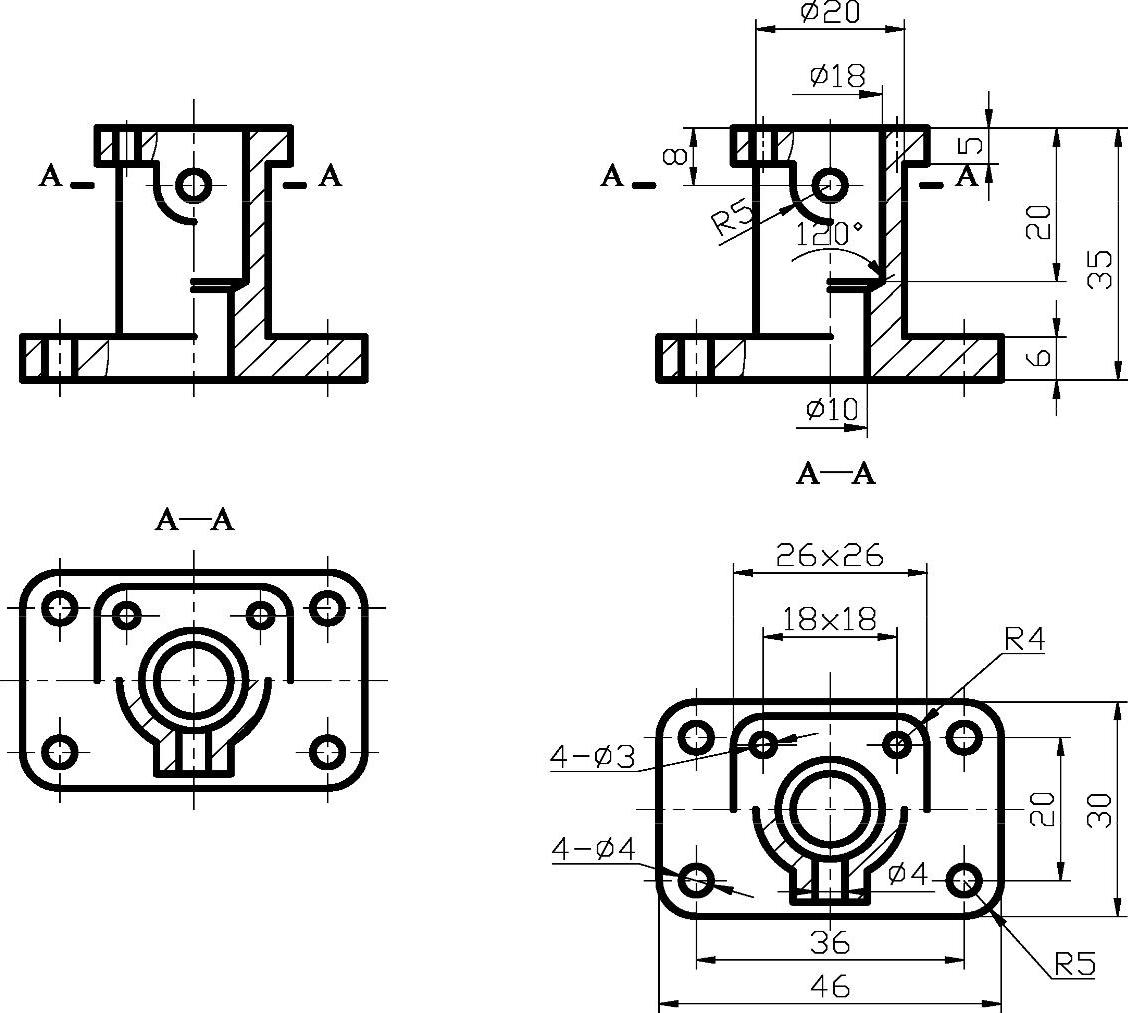

半剖视图标注的方法及省略标注的情况与全剖视图完全相同，如图2-44所示的主视图和左视图上的半剖视图完全省略了标注，而俯视图上的半剖视图只省略了箭头的标注。

图2-44 半剖视图的标注方法(www.daowen.com)

3.局部剖视图

局部剖视图是用剖切平面局部地剖开机件所得的视图。局部剖视图是一种灵活的表达方法，用剖视的部分表达机件的内部结构，不剖的部分表达机件的外部形状。局部视图常用于轴、连杆、手柄等实心零件上有小孔、槽、凹坑等局部结构需要表达其内形的零件，如图2-45所示。

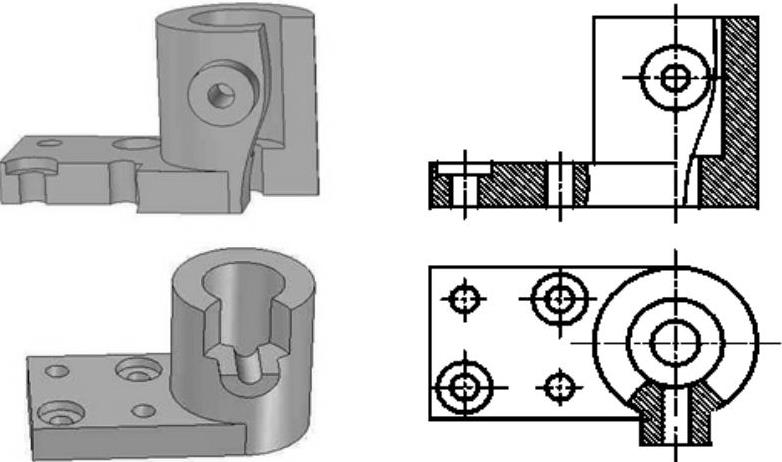

图2-45 局部剖视图

局部剖视图表达方法较灵活，适用范围广，主要用于几个方面：

1）只有局部内形需要剖切表示，而又不宜采用全剖视图的机件。

2）当不对称机件的内、外形都需要表达时。

3）当对称机件的轮廓线与中心线重合，不宜采用半剖视图时。

4）当实心杆上有孔、槽时，应采用局部剖视。

局部剖视图中，视图与剖视图的分界线为细波浪线。波浪线表示假想断残面的投射，因此要注意以下几点：

1）已表达清楚的结构形状虚线不再画出。

2）波浪线应画在机件的实体部分，不能超出视图之外，不允许和图样上的其他图线重合。

3）剖切平面和观察者之间的通孔、通槽内不能画波浪线（即波浪线不能穿空而过），如图2-46所示。

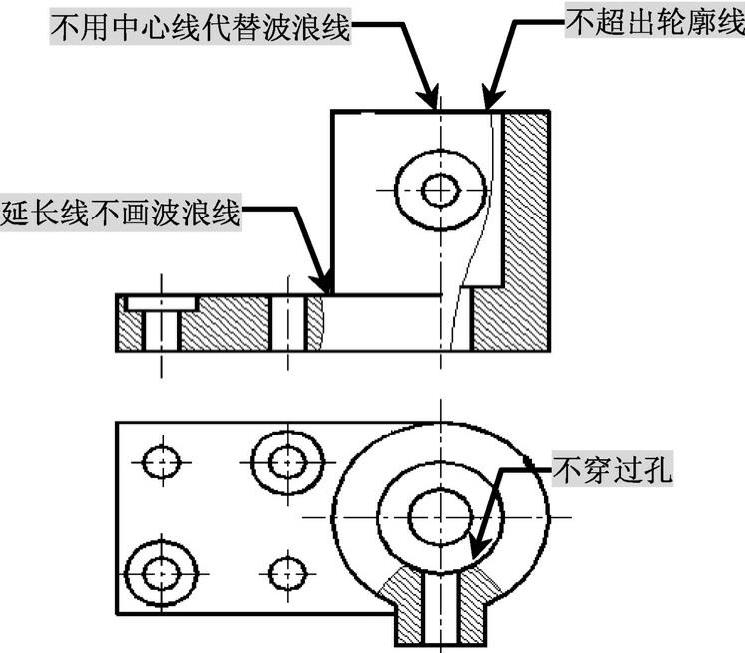

图2-46 绘制波浪线

局部剖视图能同时表达机件的内、外部结构形状，不受机件是否对称的约束，剖开范围的大小、剖切位置均可根据表达需要确定，因此局部剖视图是一种比较灵活的表达方法。但是同一个视图中采用局部剖视不宜过多，否则会给读图带来困难。
