剖视图的画法和步骤有以下几点：

1）对物体进行形体分析，弄清其结构。

2）选择剖切位置及投射方向，并根据规定作出标注。剖切面可以是平面或曲面，应通过物体的对称面或孔、洞的轴线，以反映内腔结构的实形。

3）画出剖面区域轮廓的投射，并填充剖面符号。

4）补全缺漏的轮廓线。

在绘制剖视图时，应注意下列几个问题：

1）剖面区域。在剖视图中，剖切面与机件接触的部分称为剖面区域。国家标准规定，剖面区域内要画上剖面符号。不同的材料采用不同的剖面符号。金属材料的剖面符号最好画成与剖面区域的主要轮廓线或剖面区域的对称线成45°角，而且间隔相等的细实线。这些细实线称为剖面线，同一机件所有的剖面线的方向、间隔均应相同。

2）剖切假想性。由于剖切是假想的，虽然机件的某个视图画成剖视图，但机件仍是完整的，因此机件的其他图形在绘制时不受其影响。

3）剖切面位置。为了清楚表达机件内部结构形状，应使剖切面尽量通过机件较多的内部结构（孔、槽等）的轴线、对称面等，并用剖切符号表示。

4）剖切符号和剖视图名称。剖切符号由粗短画和箭头组成，粗短画（长约5～10mm）表示剖切位置，箭头（画在粗短画的外端，并与粗短画垂直）表示投射方向。在剖切符号附近还要注写相同的字母“×”（“×”为大写拉丁字母），并在剖视图上方中间位置处使用相同的字母注写剖视图的名称“×—×”。(www.daowen.com)

5）标准件和常用件在装配图中不剖。

现以如图2-35所示的阀盖零件为例介绍剖视图的画法和步骤。

1）首先画出零件的主、俯视图，然后确定剖切哪个视图，最后画出剖面区域，并画出剖面符号。

2）画出剖切面可见的投射轮廓线。

3）对剖视图进行标注（应根据国标规定的标注方法进行标注），如图2-36所示。

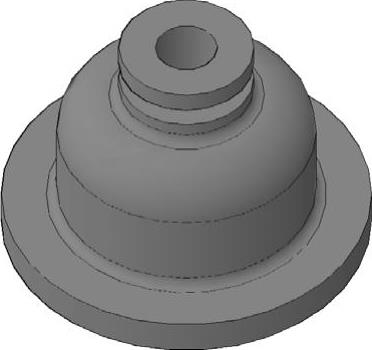

图2-35 阀盖

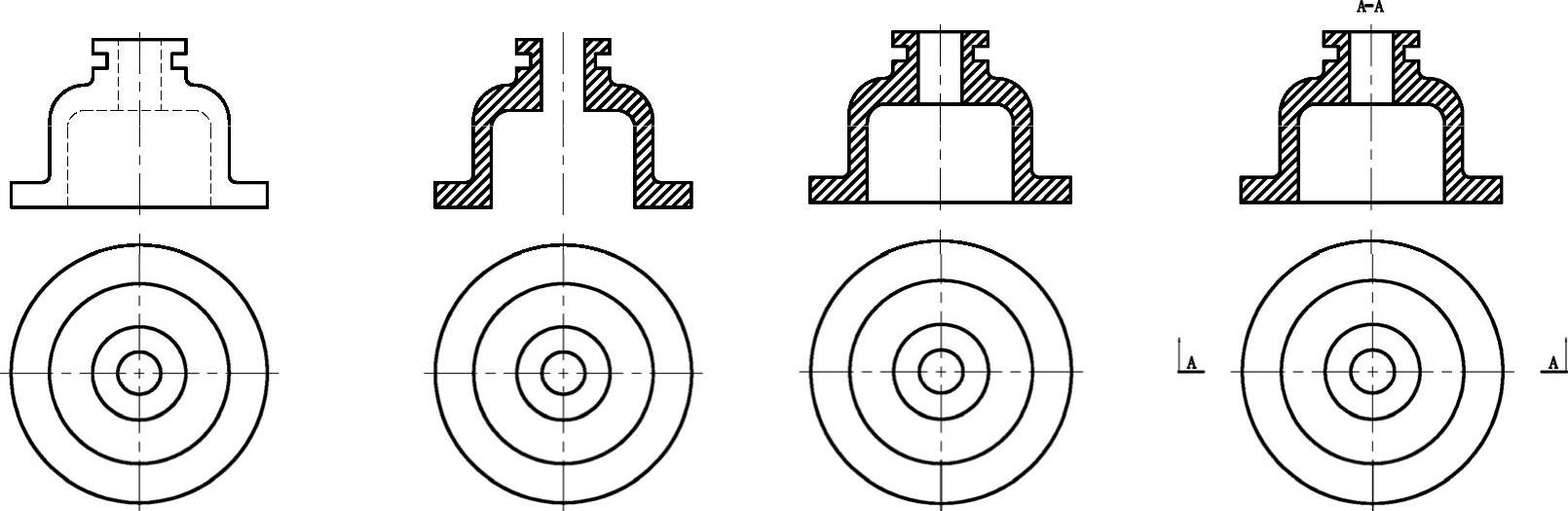

图2-36 剖视图的画图步骤
