图形只能反映物体的结构形状，物体的真实大小要靠所标注的尺寸来决定，因此，标注尺寸是一项极为重要的工作，必须严格遵守国家标准中的有关规定。

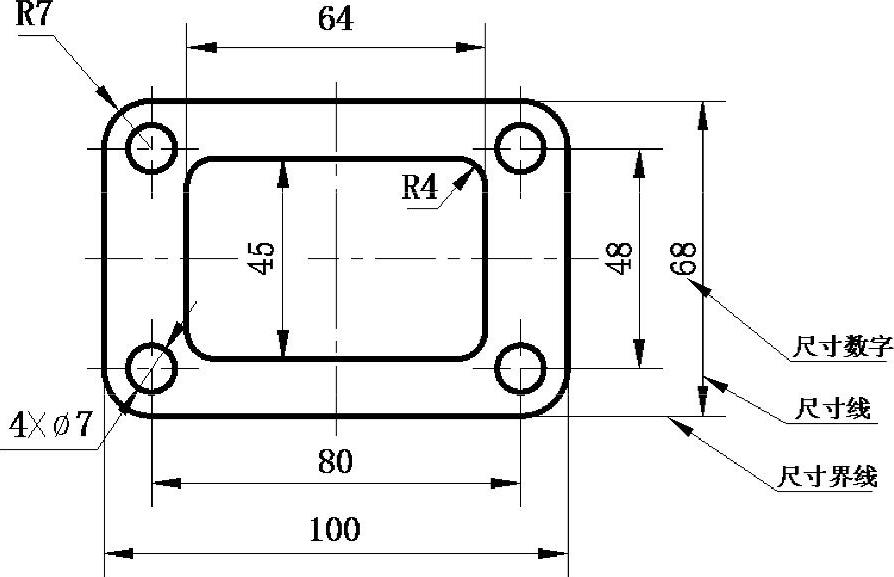

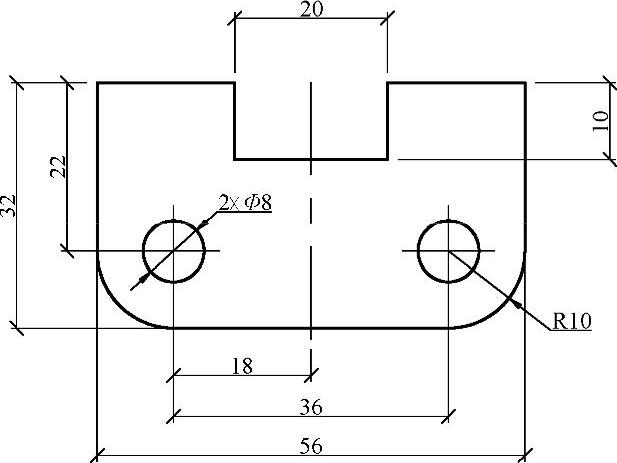

从图2-13所示中可以看出，尺寸由尺寸界线、尺寸线和尺寸数字组成。

图2-13 尺寸的组成

1.尺寸标注的基本规则

1）机件的真实大小，应以图样上所注的尺寸数值为依据，与图形的大小（即所采用的比例）和绘图的准确度无关；机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

2）图样中（包括技术要求和其他说明文件中）的尺寸，以毫米为单位时，不需标注计量单位的符号或名称。如果采用其他单位，则必须注明相应的计量单位的符号或名称。

3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

4）尺寸界线表示所注尺寸的起止范围，用细实线绘制，应由图形的轮廓线、轴线或对称中心线引出。也可以利用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线应超出尺寸线2～5mm。一般情况下尺寸界线与尺寸线垂直。

5）尺寸线用细实线绘制，相同方向的各尺寸线之间的距离要均匀，间隔应＞5mm。尺寸线不能由图上的其他图线代替，也不能与其他图线重合，而且应避免尺寸线之间交叉或尺寸线与其他尺寸界线交叉。

6）尺寸终端可以有两种形式，即箭头（箭头尖端与尺寸界线接触不得超出或离开。机械图样中常采用箭头的形式）和斜线（当尺寸线与尺寸界线垂直时，终端可用斜线。斜线用45°细实线绘制，建筑图样中常采用斜线作为尺寸终端）。同一张图样中只能采用一种终端形式。

7）图样上水平方向尺寸，其数字写在尺寸线的上方；图样上竖直方向尺寸，其数字写在尺寸线的左方，字头朝左。

2.尺寸界线

1）尺寸界线用来限定尺寸度量的范围。

2）尺寸界线用细实线绘制，由图形的轮廓线、轴线或对称中心线引出。也可利用图形的轮廓线，轴线或对称中心线作尺寸界线。

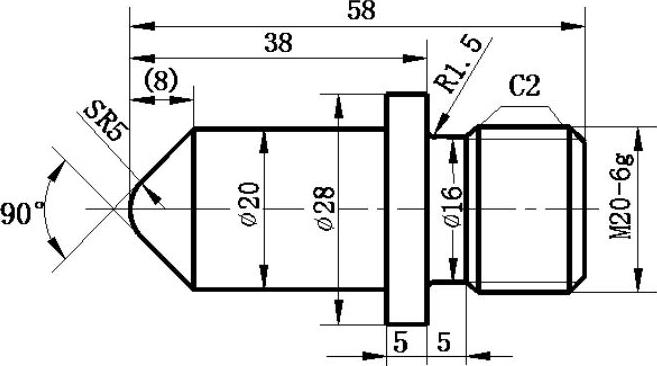

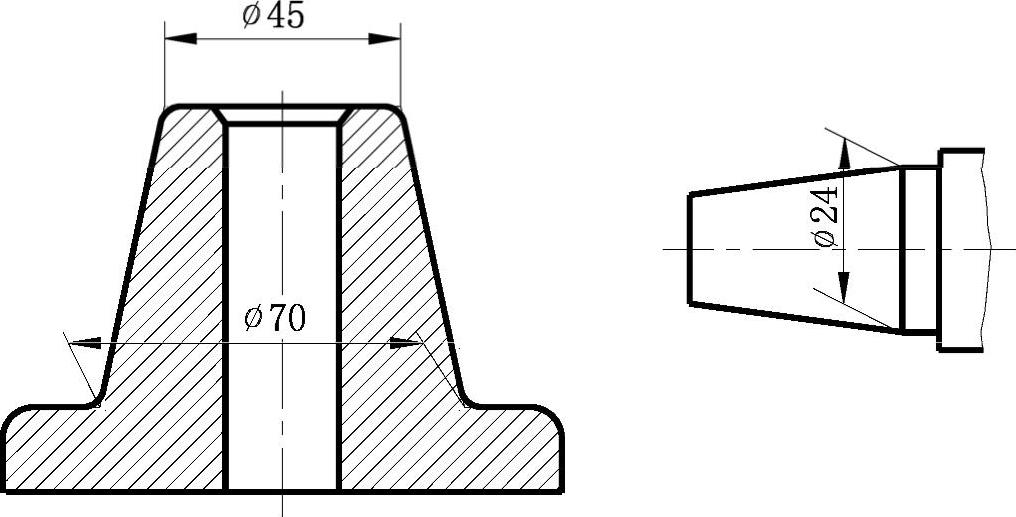

3）尺寸界线一般应与尺寸线垂直。必要时才允许倾斜，图2-14是φ70和φ24尺寸的尺寸界线。

图2-14 倾斜尺寸界线

4）在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长，从它们的交点处引出尺寸界线。

3.尺寸线

尺寸线用来表示所标注尺寸的度量方向。用细实线绘制，不能用其他线代替或与其他线重合。

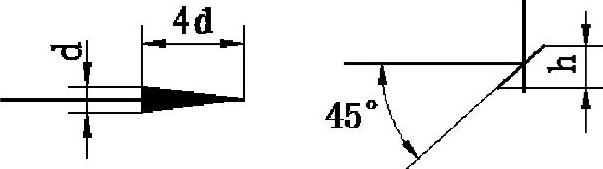

1）尺寸线用细实线绘制，其终端有箭头和斜线两种形式，如图2-15所示。

2）同一图样中，一般只能采用一种终端形式。但当采用斜线终端形式时，图中圆弧的半径尺寸、投射为圆的直径尺寸及尺寸线与尺寸界线成倾斜的尺寸，这些尺寸线的终端应画成箭头，如图2-16所示。

图2-15 尺寸线终端的不同形式

图2-16 圆尺寸线终端标注(www.daowen.com)

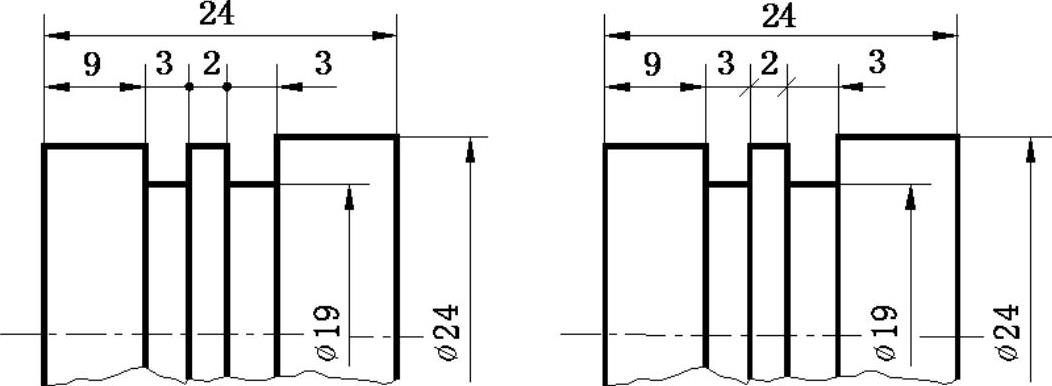

3）当采用箭头终端形式，遇到位置不够画出箭头时，允许用圆点或斜线代替箭头，如图2-17所示。

图2-17 位置不够尺寸线终端的画法

4）尺寸线必须单独画出，不能用其他图线代替。一般也不得与其他图线重合或画在其延长线上。

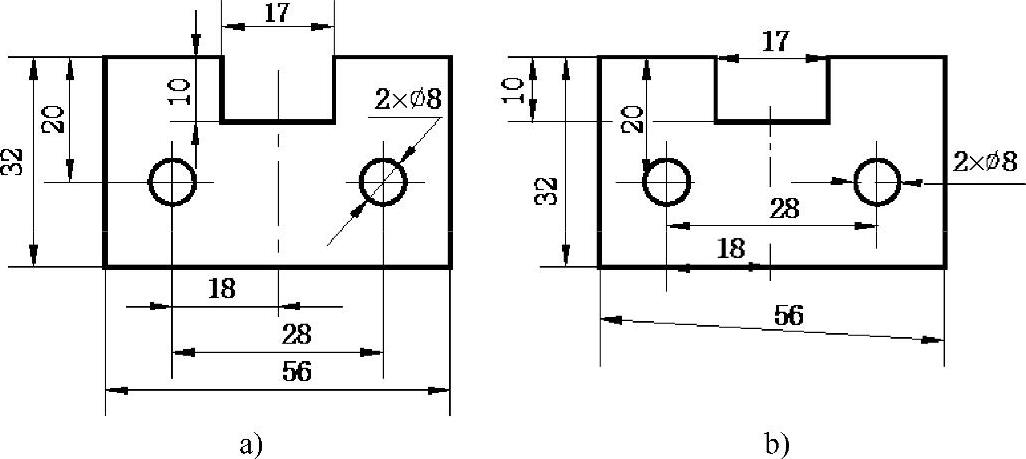

5）标注线型尺寸时，尺寸线必须与所标注的线段平行，如图2-18所示。

图2-18 正确尺寸线的标注

a）正确 b）错误

4.尺寸数字

尺寸数字用来表示所标注尺寸的数值，是图样中指令性最强的部分。要求注写尺寸时一定要认真仔细、字迹清楚，应避免可能造成误解的一切因素。

注写尺寸数字时应符合下列规定：

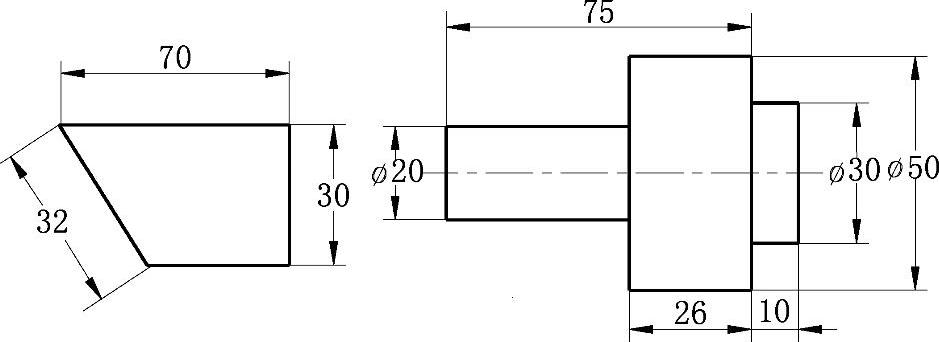

1）水平方向的尺寸，一般应注写在尺寸线的上方；铅垂方向的尺寸，一般应注写在尺寸线的左方；倾斜方向的尺寸一般应在尺寸线靠上的一方。也允许注写在尺寸线的中断处，如图2-19所示。

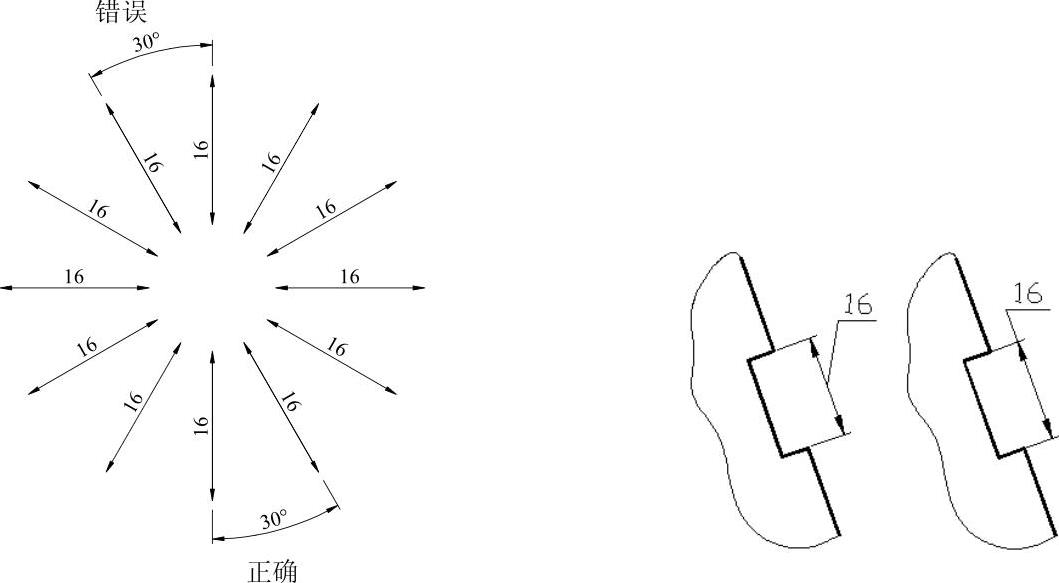

2）尺寸数字应尽可能避免在图2-20所示30°范围内标注，若无法避免时，可按图2-20所示的形式标注。

图2-19 尺寸数字的标注方法

图2-20 角度尺寸内不应有数字

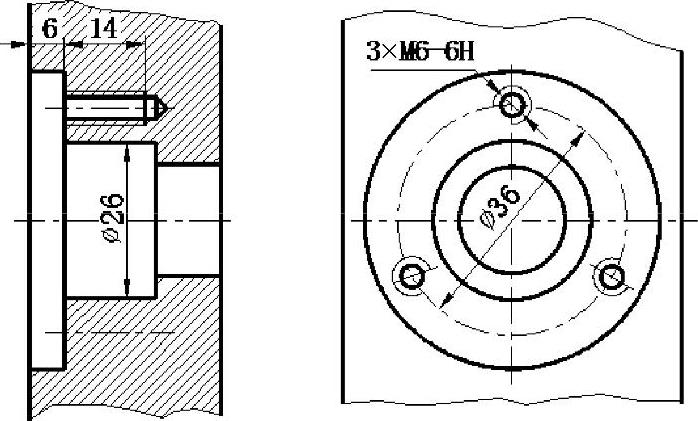

3）对于非水平方向的尺寸，其尺寸数字可水平注写在尺寸线的中断处，如图2-21所示。

图2-21 非水平尺寸标注数字方法

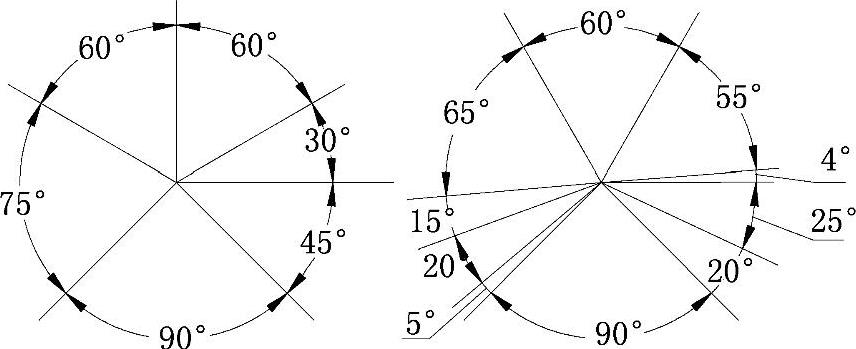

4）角度的数字一律写成水平方向，即数字铅直向上。一般注写在尺寸线的中断处，必要时，也可注写在尺寸线的附近或注写在引出线的上方，如图2-22所示。

图2-22 角度数字标注方法

5）尺寸数字要符合书写规定，且要书写准确、清楚。要特别注意，任何图线都不得穿过尺寸数字。当不可避免时，应将图线断开，以保证尺寸数字的清晰，如图2-23所示。

图2-23 图线不应穿过数字
