1.线型

机械图样中的图形是用各种不同粗细和型式的图线画成的，不同的图线在图样中表示不同的含义。国家标准规定了在绘制图样时可采用15种基本线型。机械制图中常用的8种图线的名称、线型及主要用途见表2-3。

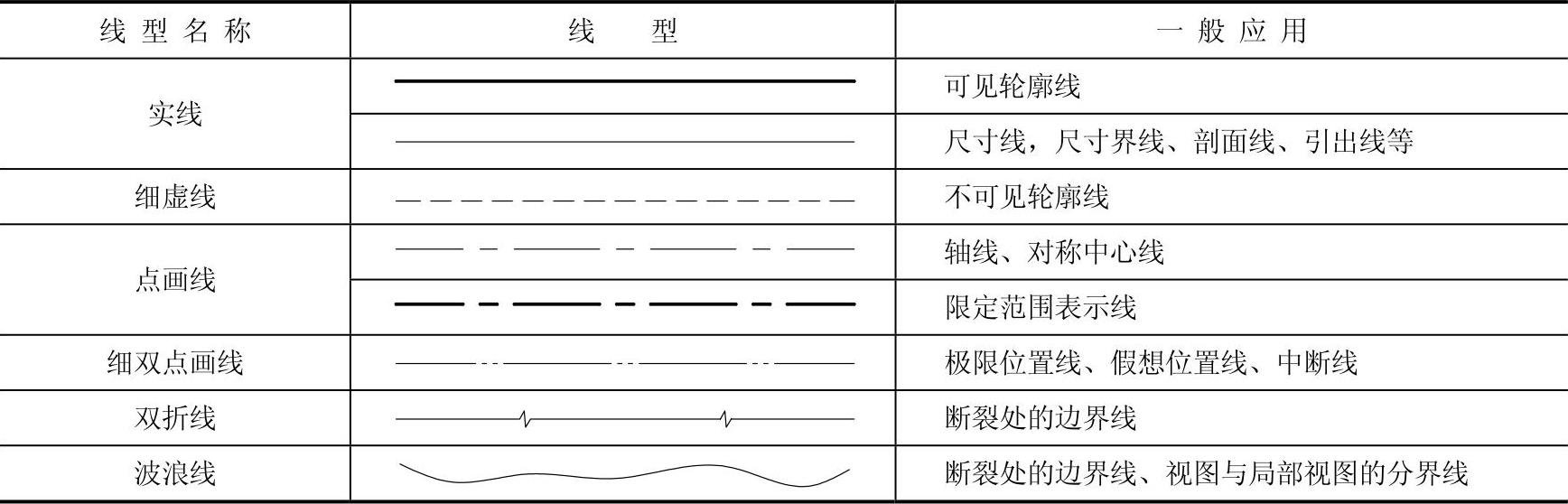

表2-3 常用的图线名称、线型及主要用途

2.线宽

机械图样中的图线分粗线和细线两种。图线宽度应根据图形的大小和复杂程度在0.13～2mm之间选择。图线宽度的推荐系列为0.13mm，0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm，线型组别见表2-4，图2-11所示是线宽的画法示例。

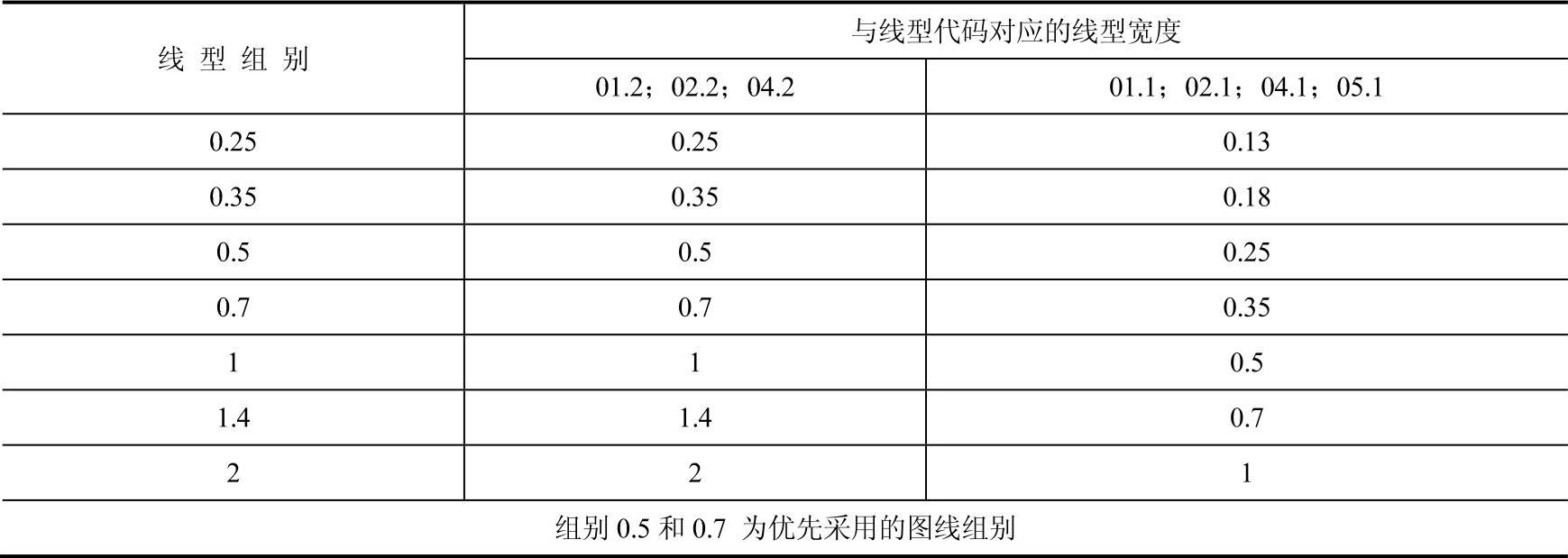

表2-4 线型组别

图2-11 线宽画法示例

3.图线的画法

用户在绘制图形时，应遵循以下原则：(www.daowen.com)

1）同一图样中，同类图线的宽度应基本一样。

2）虚线、点画线及细双点画线的线段长度和间隔应各自大致相等。

3）两条平行线（包括剖面线）之间的距离应不小于粗实线宽度的两倍，其最小距离不得小于0.7mm。

4）点画线、双点画线的首末两端应是线段，而不是短画；点画线、双点画线的点不是点，而是一个约1mm的短画；点画线彼此相交时应该是线段相交，而不是短画相交；中心线应超过轮廓线，但不能过长。

5）在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替。

6）虚线与虚线相交、虚线与点画线相交，应以线段相交；虚线、点画线如果是粗实线的延长线，应留有空隙；虚线与粗实线相交，不留空隙。

7）绘制圆的中心线，圆心应为线段的交点。

8）当几种线条重合时，应按粗实线、虚线、点画线的优先顺序画出；图线的颜色深浅程度要一致，不要粗线深色细线浅色，图2-12所示为图线的画法示例。

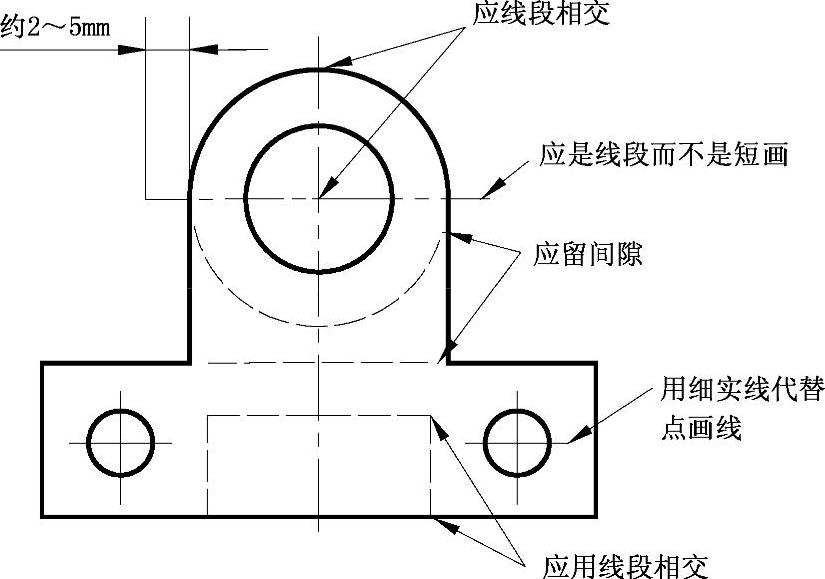

图2-12 图线画法示例
