为了便于图样的装订和保存，国家标准对图纸幅面作了统一的规定。机械制图都要求采用标准幅面的图纸，因为图纸都是按标准幅面生产的。

1.图纸幅面

机械制图是机械制造必须的一个过程。图样是机械制造全过程的技术语言，为了便于生产管理、技术管理、技术交流、保证产品的品质，国内以及国际上的众多标准组织制定了许许多多的标准，图纸幅面就是其中之一。目前我国执行的这一标准代号为：GB/T14689—2008。

图纸幅面是指图纸宽度与长度组成的图面。绘制图样时，应采用规定的图纸基本幅面尺寸，尺寸单位为mm。基本幅面代号有A0、A1、A2、A3、A4五种，见表2-1（单位：mm）。

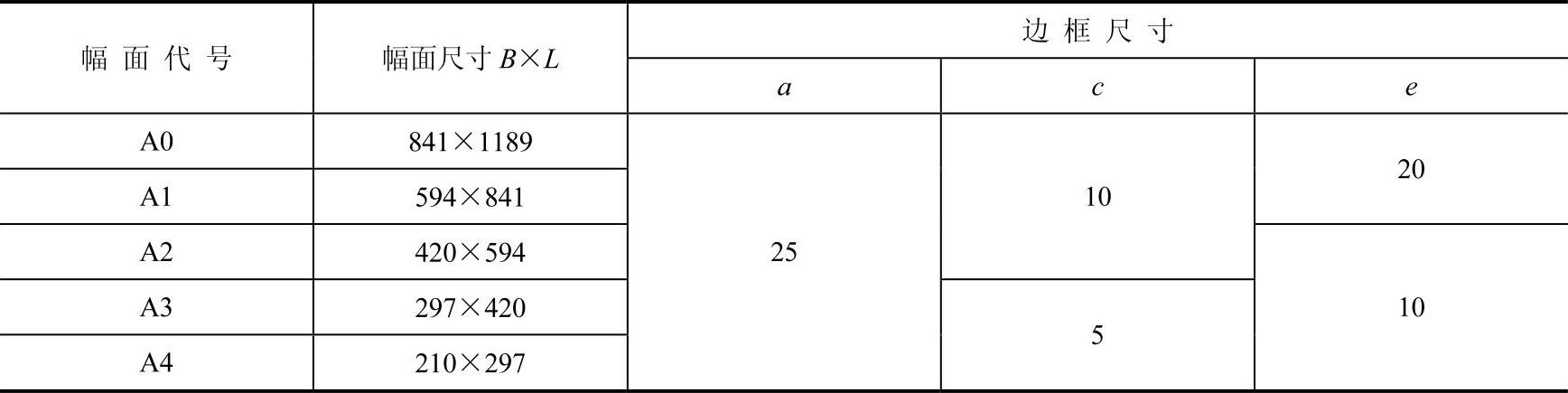

表2-1 基本幅面及尺寸 （单位：mm）

各种图号图纸的长边与短边的比例一致，均为1.414，也就是。换句话说图纸差一号，面积就差一倍，必要时，也可以加长图纸的幅面，但必须按照图2-1所示的格式加长，粗实线所示为第一选择的基本幅面；细实线所示为第二选择的加长幅面；虚线所示为第三选择的加长幅面。

2.图框格式

无论图样是否装订，均应在图幅内画图框。图框由内、外组成，外框用细实线绘制，大小为图纸幅面的尺寸，内框用粗实线绘制，是图样上绘图的边线。需装订的图样，其装订边应留出a mm宽，非装订边留出c mm宽，如图2-2所示。对于不需装订的图样，其周边均应留出e mm宽，如图2-3所示。

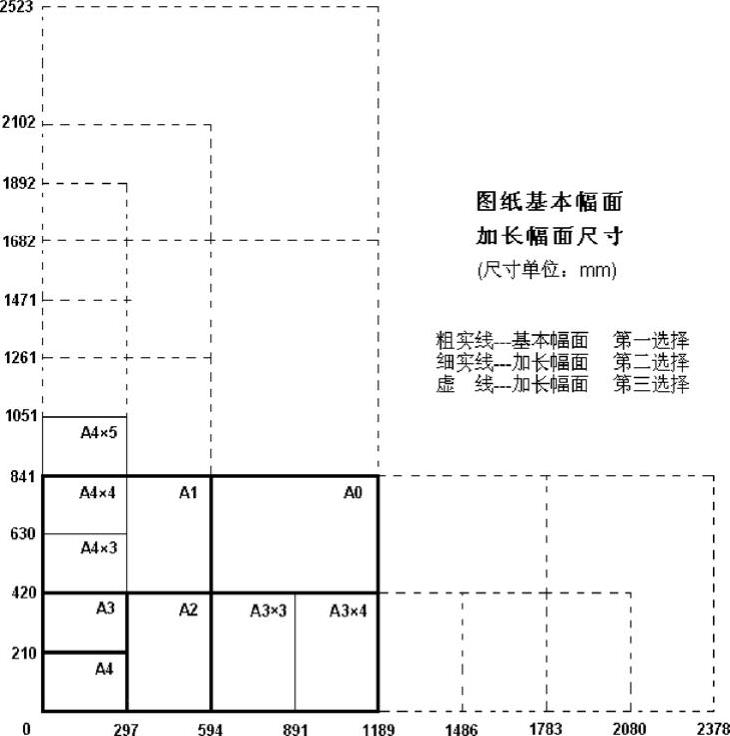

图2-1 图纸基本幅面及加长幅面尺寸

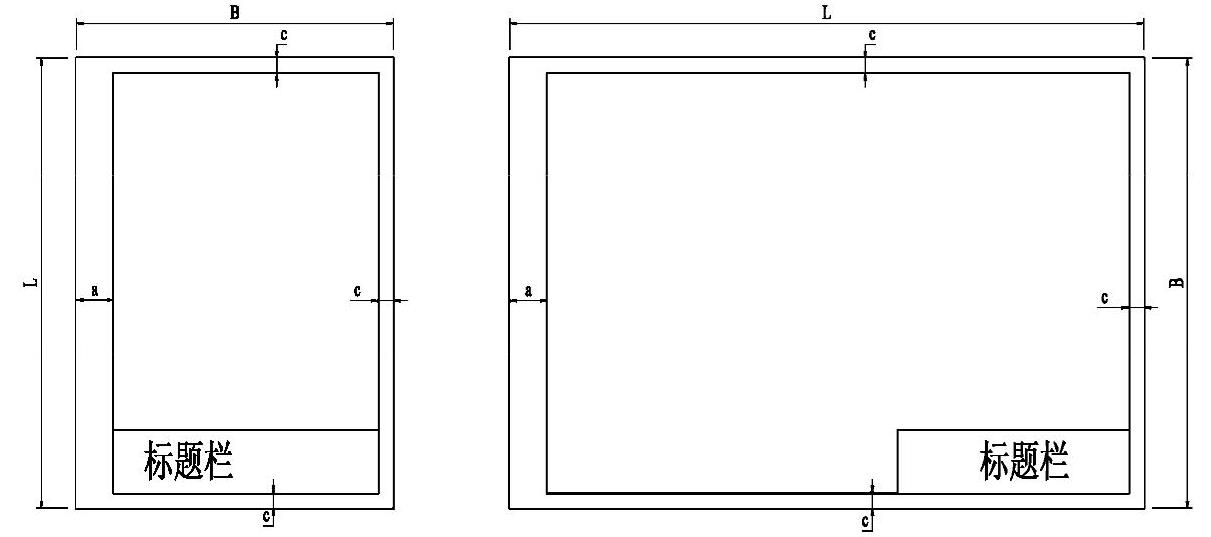

图2-2 需装订的图框格式

(www.daowen.com)

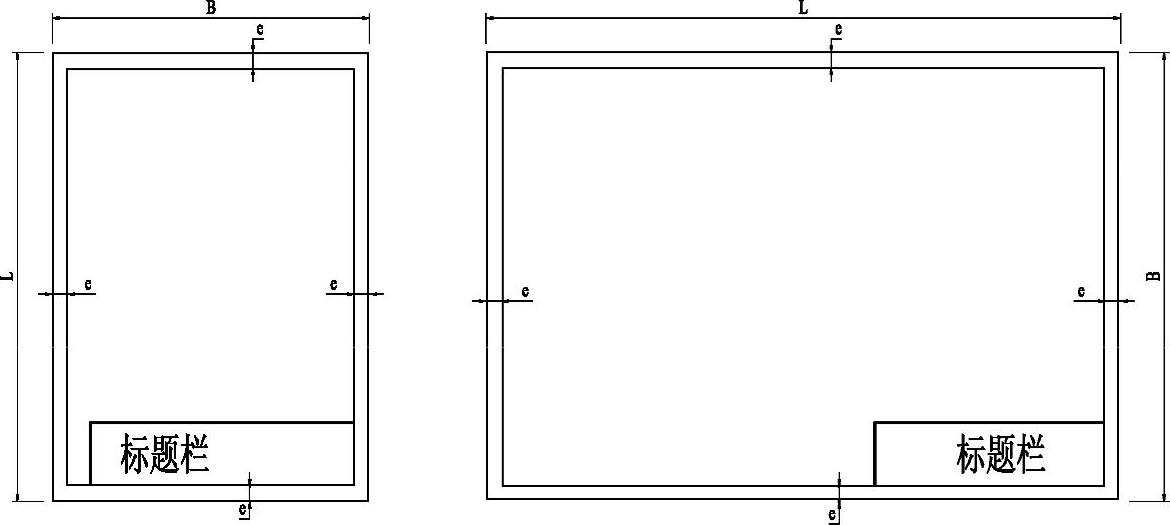

图2-3 不需装订的图框格式

必要时可以对图幅进行分区以便修改图样。图幅分区的数目是偶数，按图样的复杂程度来确定。分区线为细实线，每一分区的长度在25～150mm之间。在分区内，按标题栏的长边方向从左到右用直体阿拉伯数字依次编号，按标题栏的短边方向从上到下用大写直体拉丁字母依次编号。编号顺序从图纸的左上角开始，并在对应的边上重编一次。分区代号用数字和字母表示，阿拉伯数字在左，拉丁字母在右，如3B、4C等。

3.标题栏的方位及格式

每张图样上都必须画出标题栏，标题栏中的文字方向为看图的方向，标题栏的格式由国家标准规定。标题栏是用来表达零部件及其管理等信息的，标题栏一般位于图样的右下角，并使其底边和右边分别与下图框线和右图框线重合，其格式和尺寸如图2-4所示。制图作业中使用的标题栏可以简化，如图2-5所示。

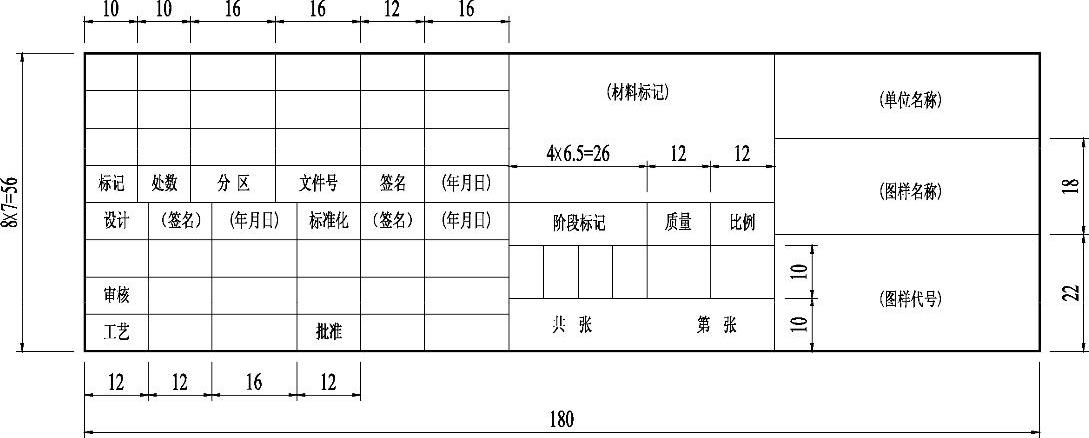

图2-4 标题栏的格式及尺寸

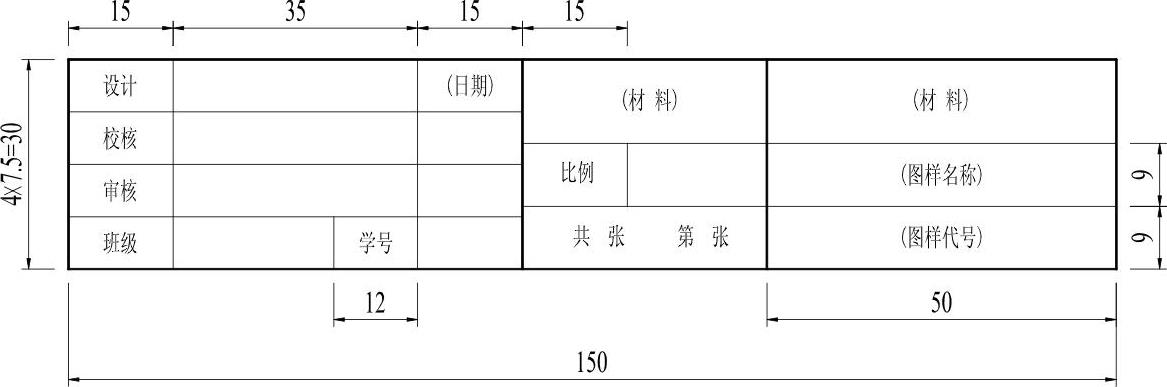

图2-5 简化标题栏的格式及尺寸

4.明细栏

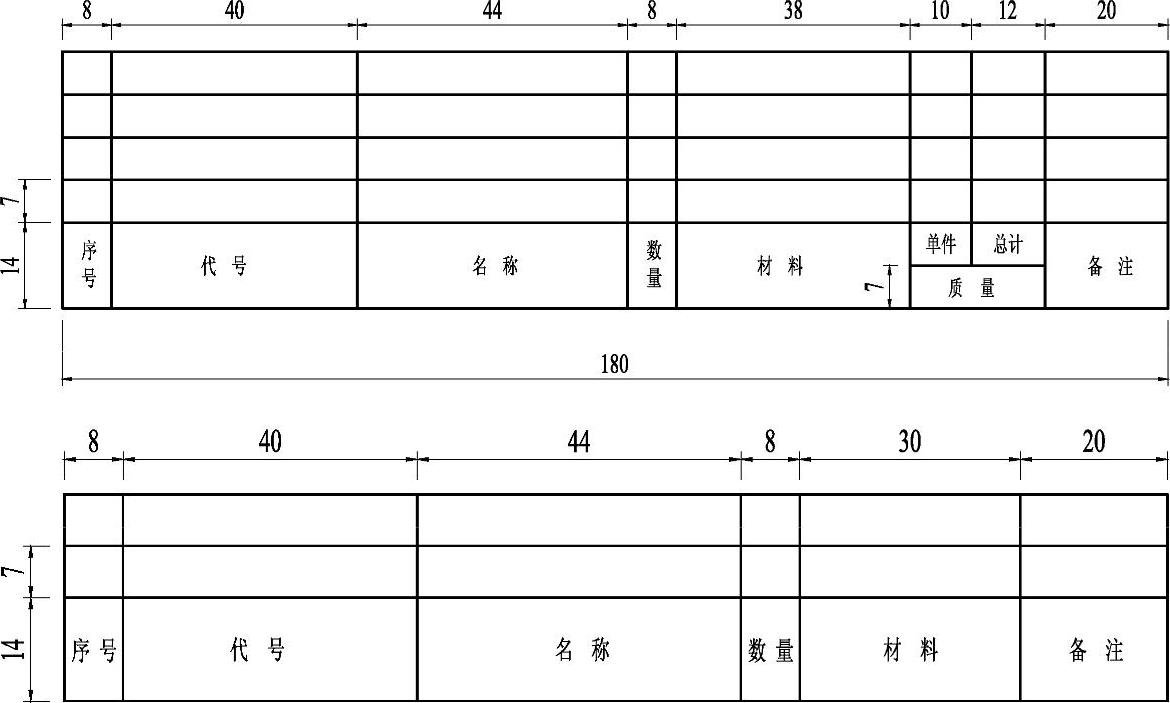

明细栏是用来表达装配图中各个零部件的数量、材料等信息的，由于标题栏的格式有两种，所以明细栏的格式也有两种，如图2-6所示。

图2-6 明细栏的两种绘制方法
