当用户启动AutoCAD 2014时，系统将以“草图与注释”的工作空间模式进行启动，其中“草图与注释”空间的界面如图1-14所示。在AutoCAD 2014中还包含“AutoCAD经典”、“三维基础”、“三维建模”等工作空间。由于AutoCAD的“三维建模”、“三维基础”工作空间模式是针对AutoCAD三维设计部分，所以这里只讲解其中最常用的“草图与注释”工作空间的各个部分。

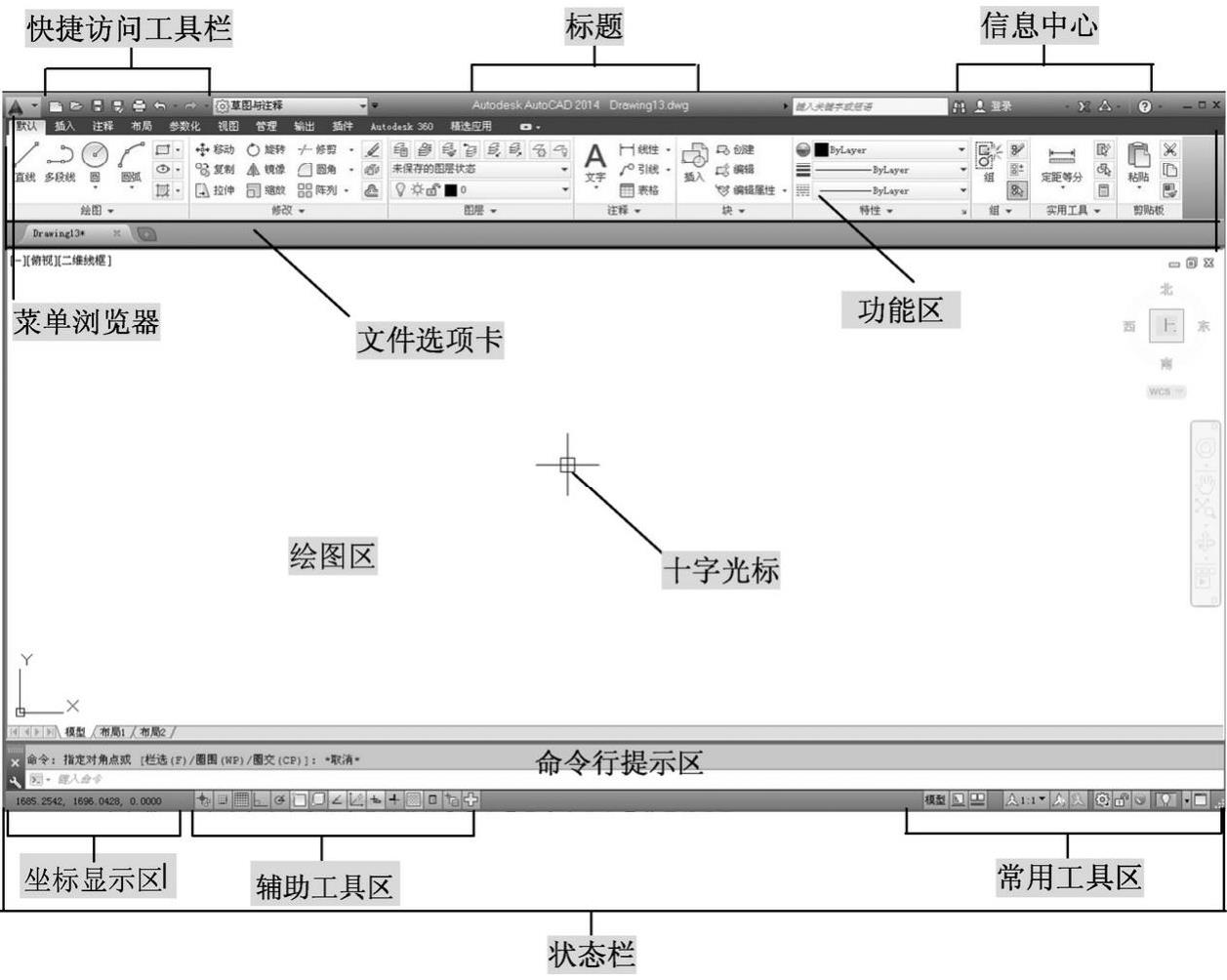

图1-14 AutoCAD 2014的工作界面

1.标题栏

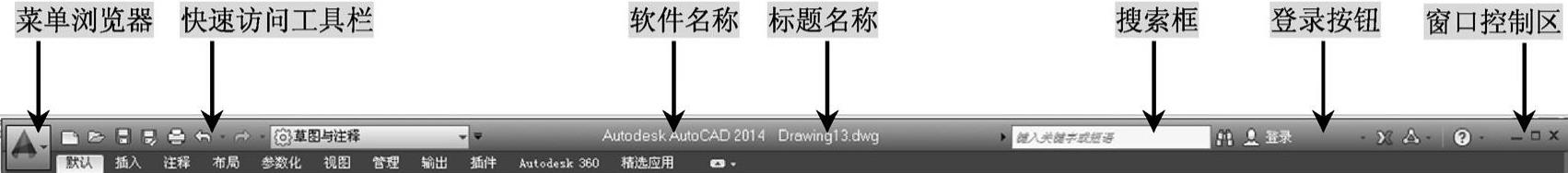

包括“菜单浏览器”按钮、“快速访问”工具栏（包括“新建”“打开”“保存”“另存为”“打印”“放弃”“重做”等图标）、软件名称、标题名称、搜索框、“登录”按钮、窗口控制区（即“最小化”按钮、“最大化”按钮、“关闭”按钮），如图1-15所示。

图1-15 标题栏

2.标签与面板

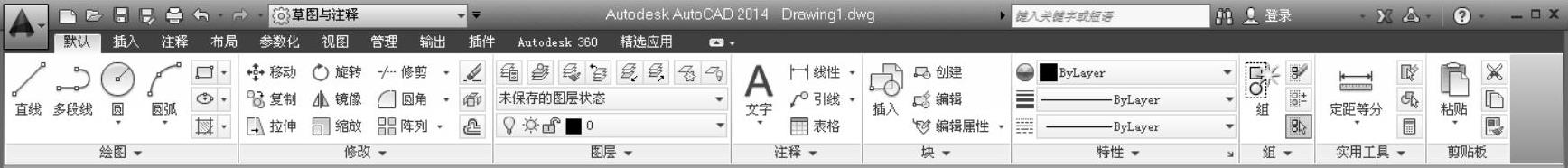

在标题栏下侧有标签栏，在每个标签下有许多面板。例如，“默认”选项标题中包括“绘图”“修改”“图层”“注释”“块”“特性”“组”“实用工具”“剪贴板”等面板，如图1-16所示。

图1-16 标签与面板

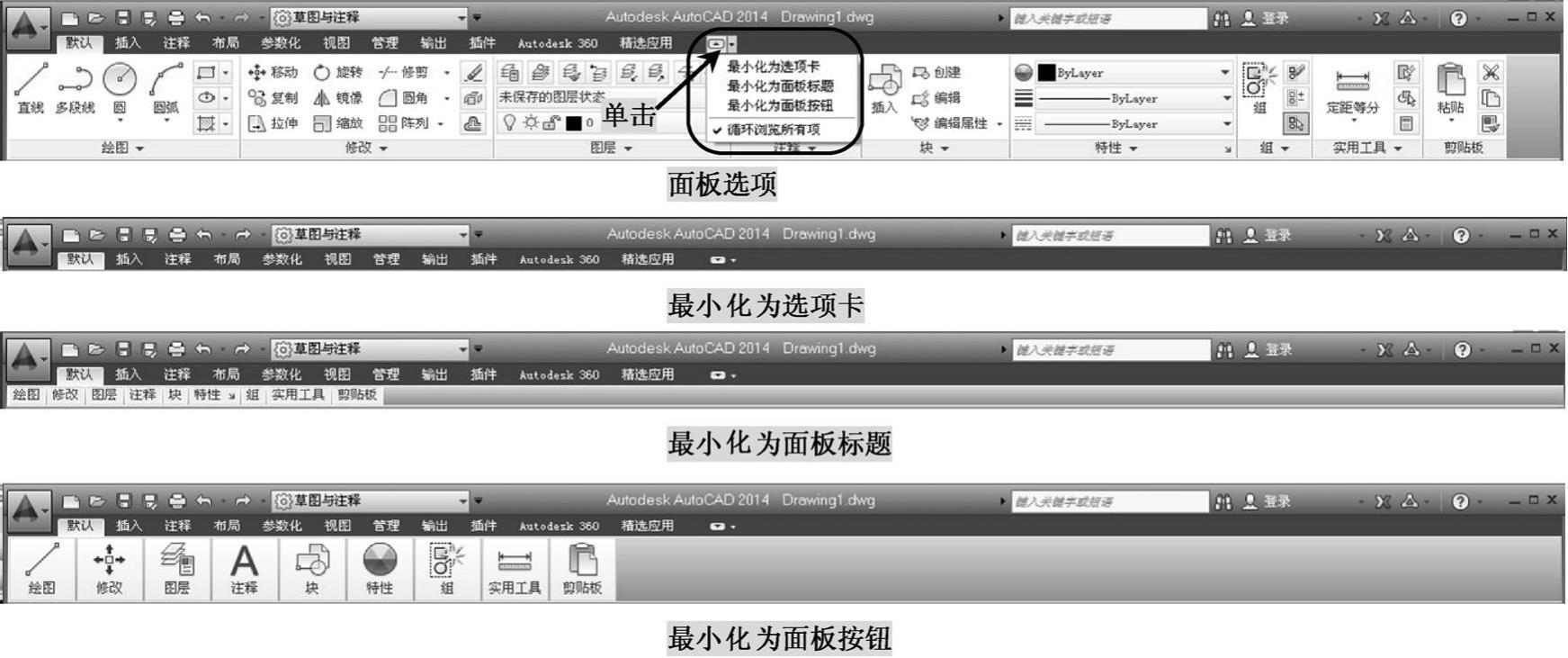

在标签栏的名称最右侧显示了一个倒三角，用户单击按钮，将弹出一快捷菜单，可以进行相应的单项选择，如图1-17所示。

图1-17 标签与面板

3.菜单栏和工具栏

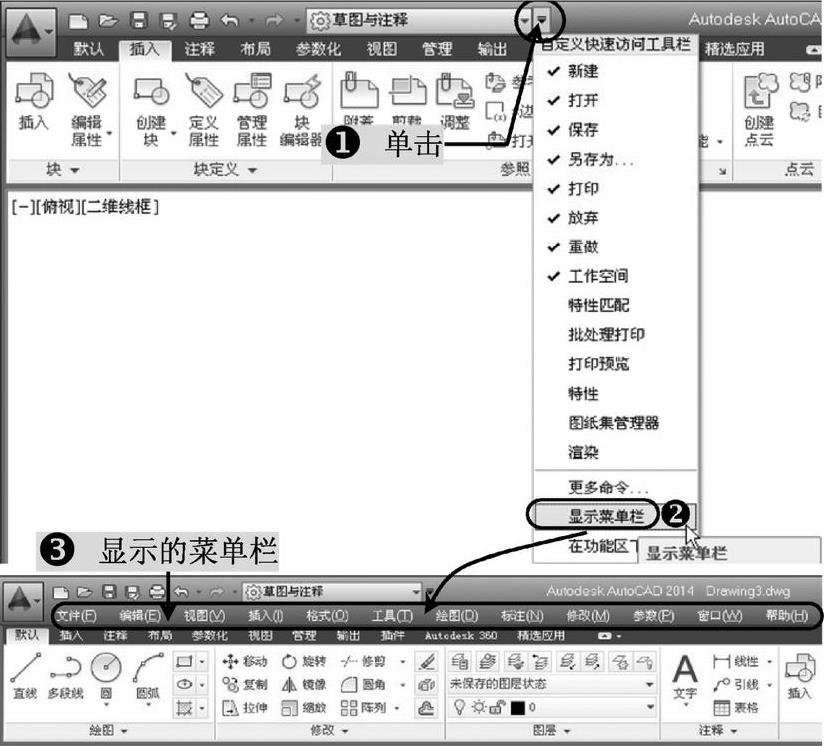

在AutoCAD 2014的“草图与注释”工作空间状态下，其菜单栏和工具栏处于隐藏状态。如果要显示其菜单栏，那么在标题栏的“草图与注释”右侧单击其倒三角按钮（即“自定义快速访问工具栏”列表），从弹出的列表框中选择“显示菜单栏”，即可显示AutoCAD的常规菜单栏，如图1-18所示。

图1-18 显示菜单栏

如果要将AutoCAD的常规工具栏显示出来，用户可以选择“工具”|“工具栏”菜单项，从弹出的下级菜单中选择相应的工具栏即可，如图1-19所示。

图1-19 显示工具栏

4.菜单浏览器和快捷菜单

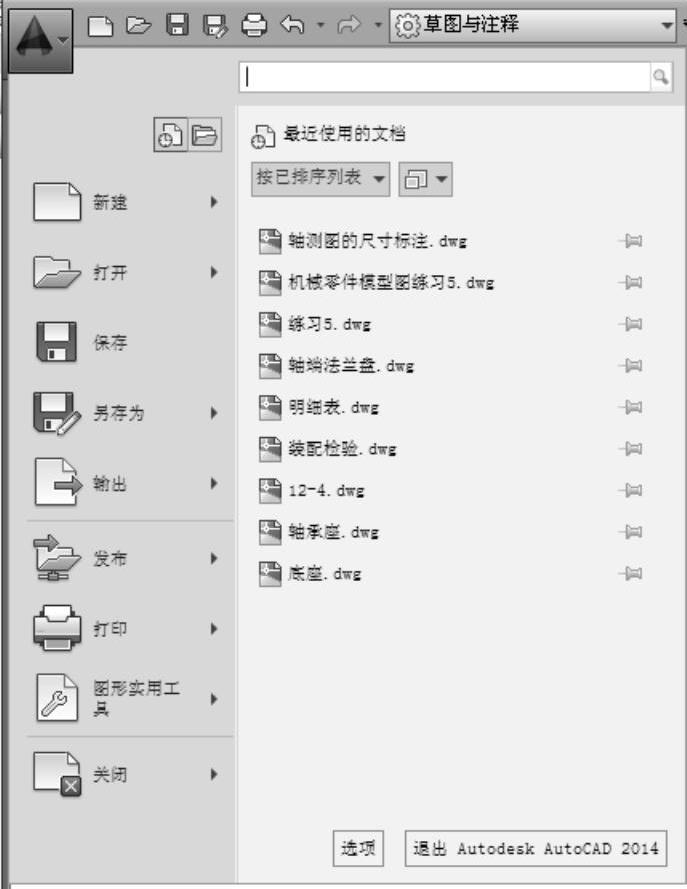

在窗口的最左上角，大“A”按钮为“菜单浏览器”按钮，单击该按钮会出现下拉菜单，如“新建”“打开”“保存”“另存为”“输出”“打印”“发布”等，另外还新增加了很多新的项目，如“最近使用的文档”、“打开文档”、“选项”和“退出AutoCAD”按钮，如图1-20所示。(www.daowen.com)

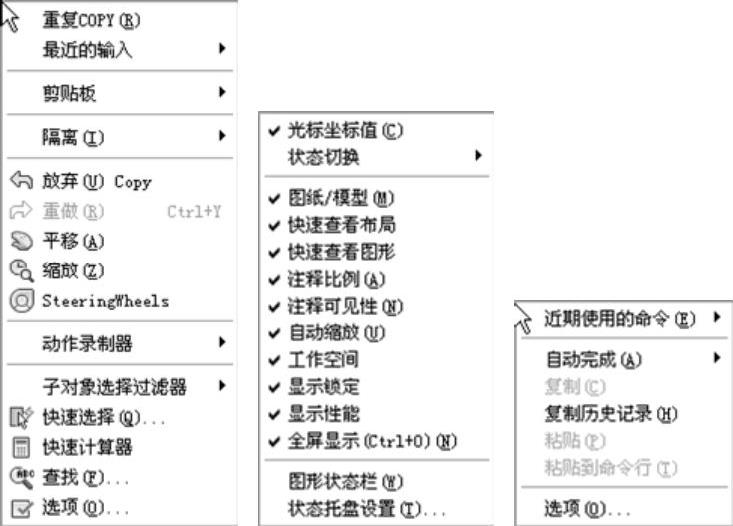

在绘图区、状态栏、工具栏、模型或布局选项卡上右击时，系统会弹出一个快捷菜单，该菜单中显示的命令与右击对象及当前状态相关，会根据不同的情况出现不同的快捷菜单命令，如图1-21所示。

图1-20 菜单浏览器

图1-21 快捷菜单

5.绘图区

在AutoCAD 2014中，绘图窗口是用户绘图的工作区域，所有的绘图结果都反映在这个窗口中。用户可以根据需要关闭一些工具栏，以扩大绘图的空间。如果图样比较大，需要查看未显示的部分时，可以单击窗口右边与下边滚动条上的箭头，或拖动滚动条上的滑块来移动图样。在绘图窗口中除了显示当前的绘图结果外，还显示了当前使用的坐标系类型及坐标原点、X轴、Y轴、Z轴的方向等。

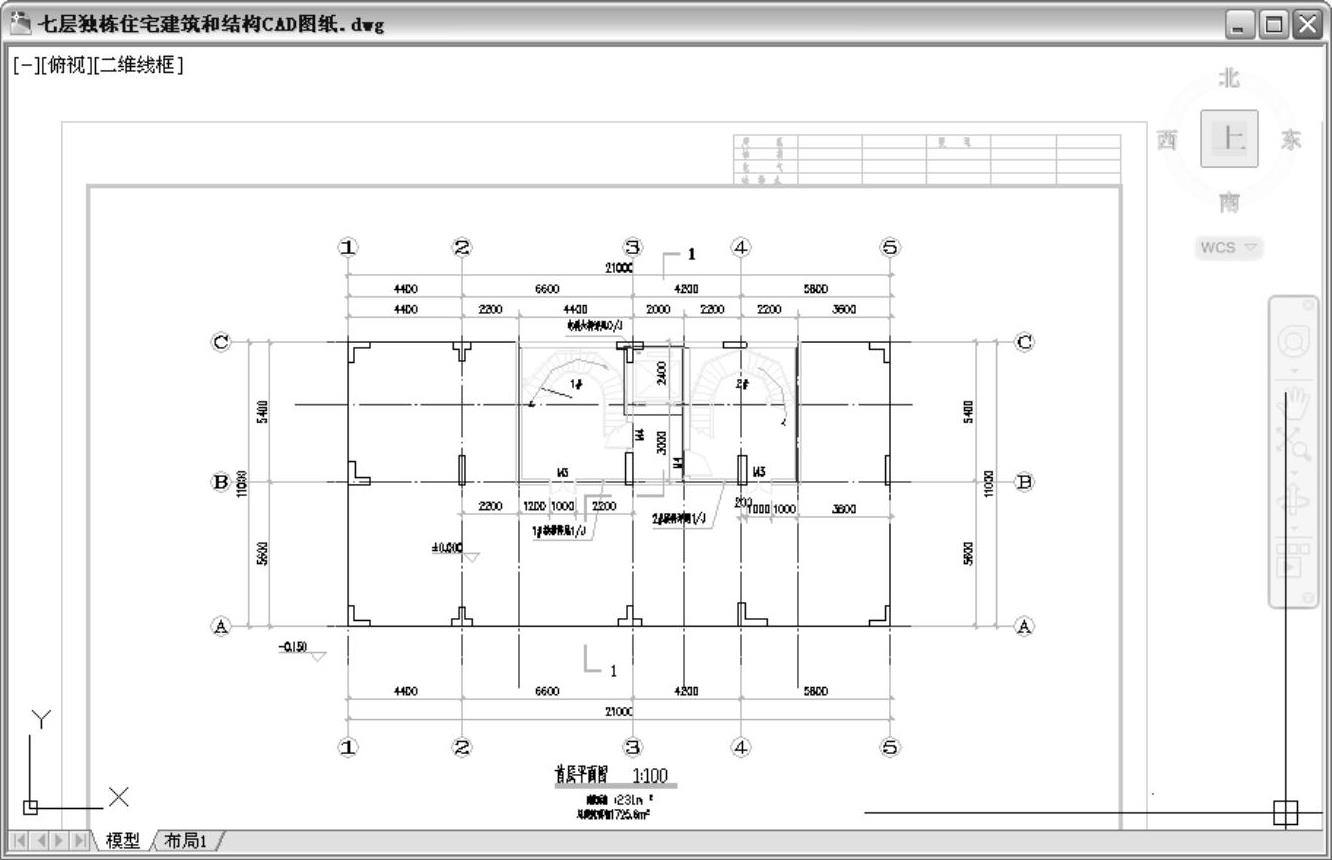

默认情况下，坐标系为世界坐标系（WCS），绘图窗口的下方有“模型”和“布局”选项卡，单击其中之一可以在模型空间或图纸空间之间进行切换，如图1-22所示。

图1-22 绘图区域

6.命令行

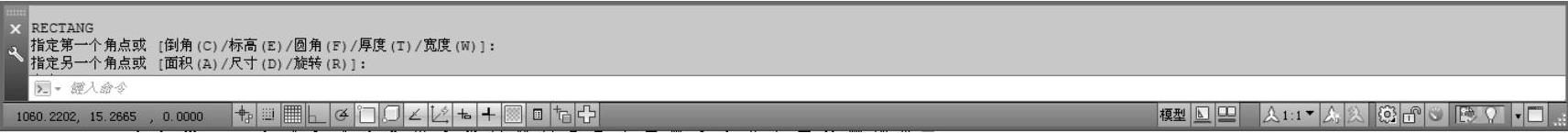

命令行与文本窗口位于绘图窗口的下方，用于显示提示信息和输入数据，如命令、绘图模式、变量名、坐标值和角度值等，如图1-23所示。

图1-23 命令行

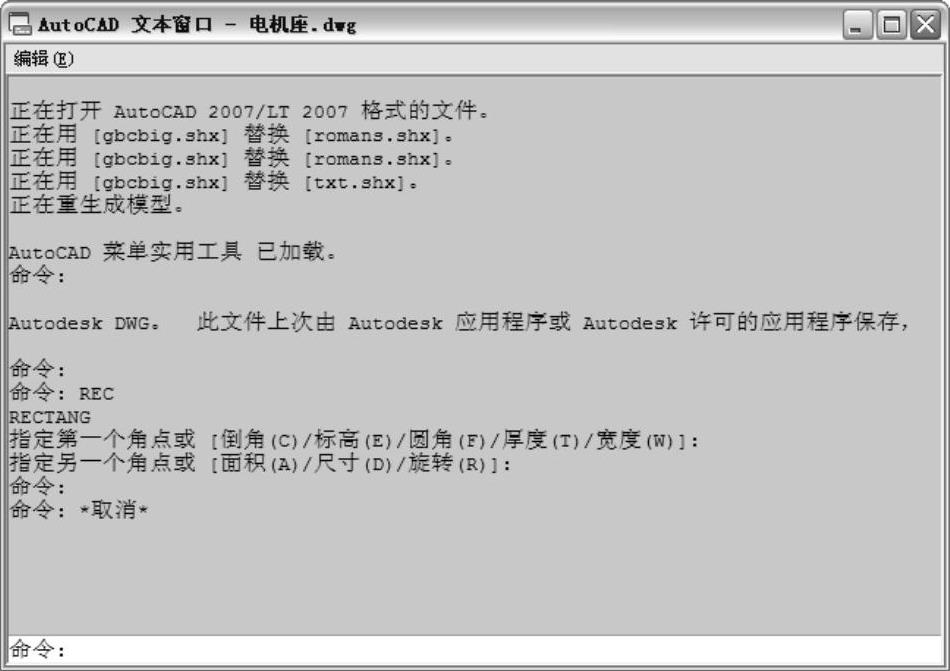

文本窗口也称专业命令窗口，可用于记录在窗口中操作的所有命令，如单击按钮和选择菜单选项等。在此窗口中输入命令，按下〈Enter〉键可以执行相应的命令。用户可以根据需要改变该窗口的大小，也可以将其拖动为浮动窗口，如图1-24所示。

7.状态栏

状态栏位于AutoCAD 2014窗口的最下方，用于显示当前光标的状态，如X、Y、Z的坐标值。包括“推断约束”“捕捉模式”“栅格显示”“正交模式”“极轴追踪”“对象捕捉”“三维对象捕捉”“对象捕捉追踪”“允许”|“禁止动态UCS”“动态输入”“显示”|“隐藏线宽”“显示”|“隐藏透明度”“快捷特性”“选择循环”等按钮，以及“模型”“快速查看布局”“快速查看图形”“注释比例”“注释可见性”“切换空间”“锁定”“硬件加速开关”“隔离对象”“全屏显示”等按钮，如图1-25所示。

图1-24 文本窗口

图1-25 状态栏
