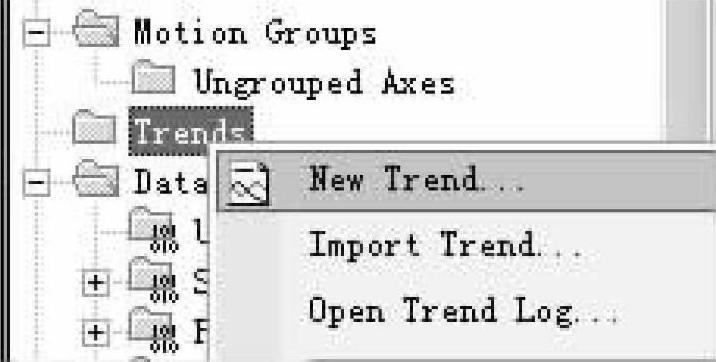

1）用鼠标右键点击控制器文件目录树中的Trends文件夹，在下拉列表中选择New Trend。如图5-11所示。

2）在Name栏中键入趋势图名称PID Control，如图5-12所示，然后点击下一步。

图5-11 选择New Trend

图5-12 键入趋势图名称

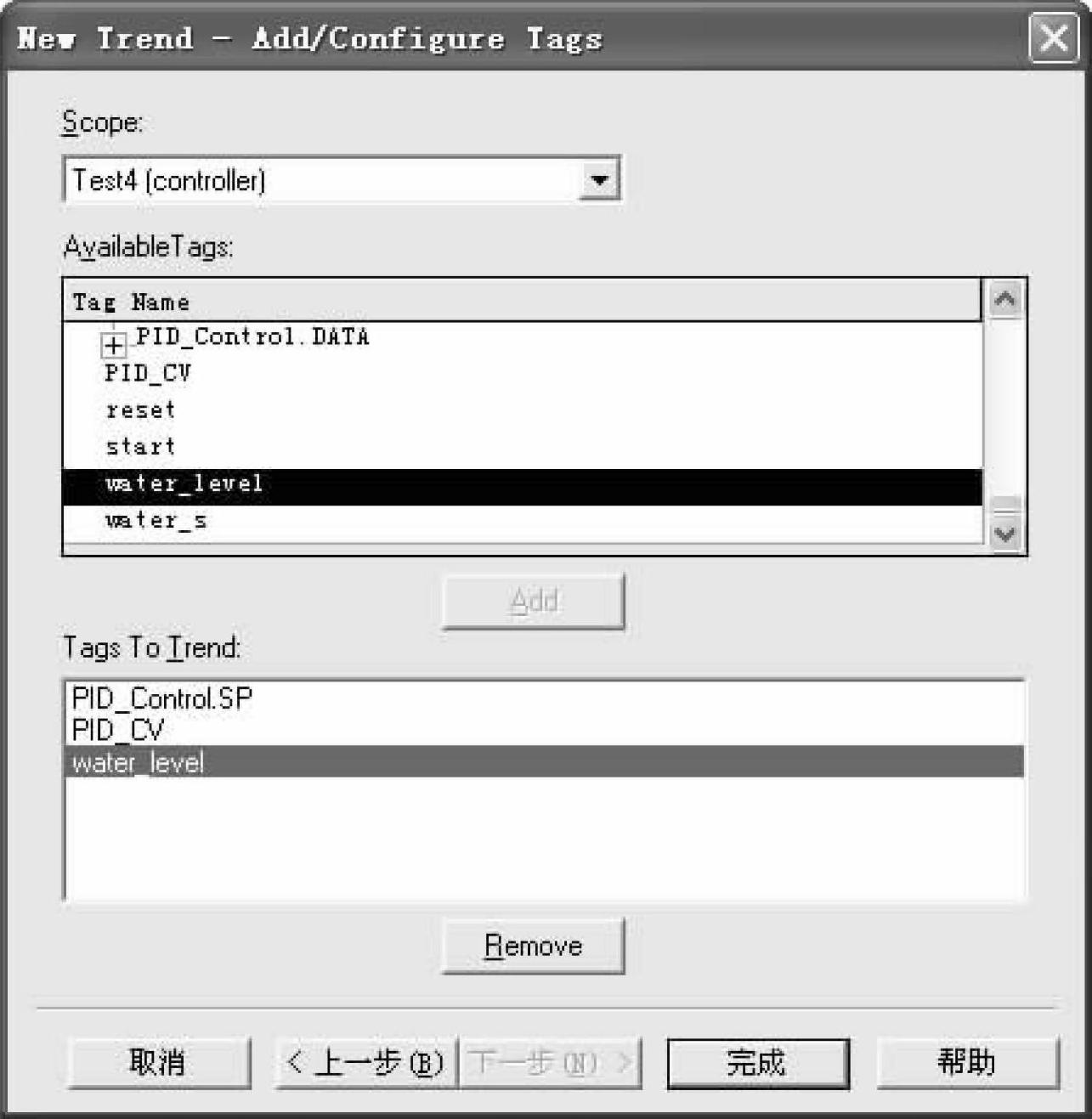

3）选择添加所要监视的标签至趋势图，其中添加标签为PID Control.SP（设定点）、PID CV（控制量）、water level（液位值），如图5-13所示，然后点击完成。

图5-13 添加标签

4）用鼠标右键点击Trends文件夹中PID Control图标，选择Properties。如图5-14所示。(www.daowen.com)

图5-14 选择Properties

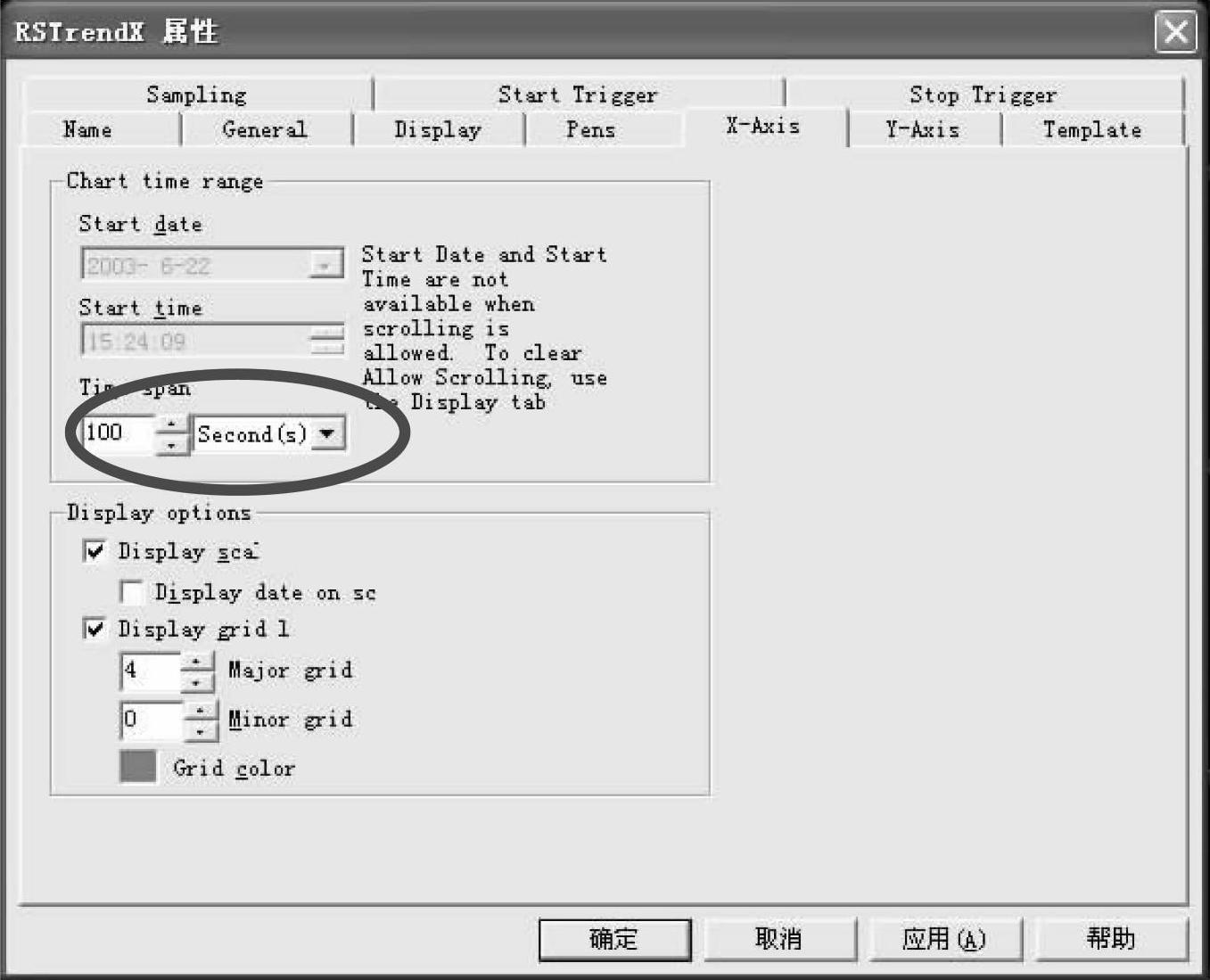

5）单击X-Axis选项卡，出如图5-15所示画面。其中Time span参数设置为100s。

图5-15 设置X-Axis选项卡的参数

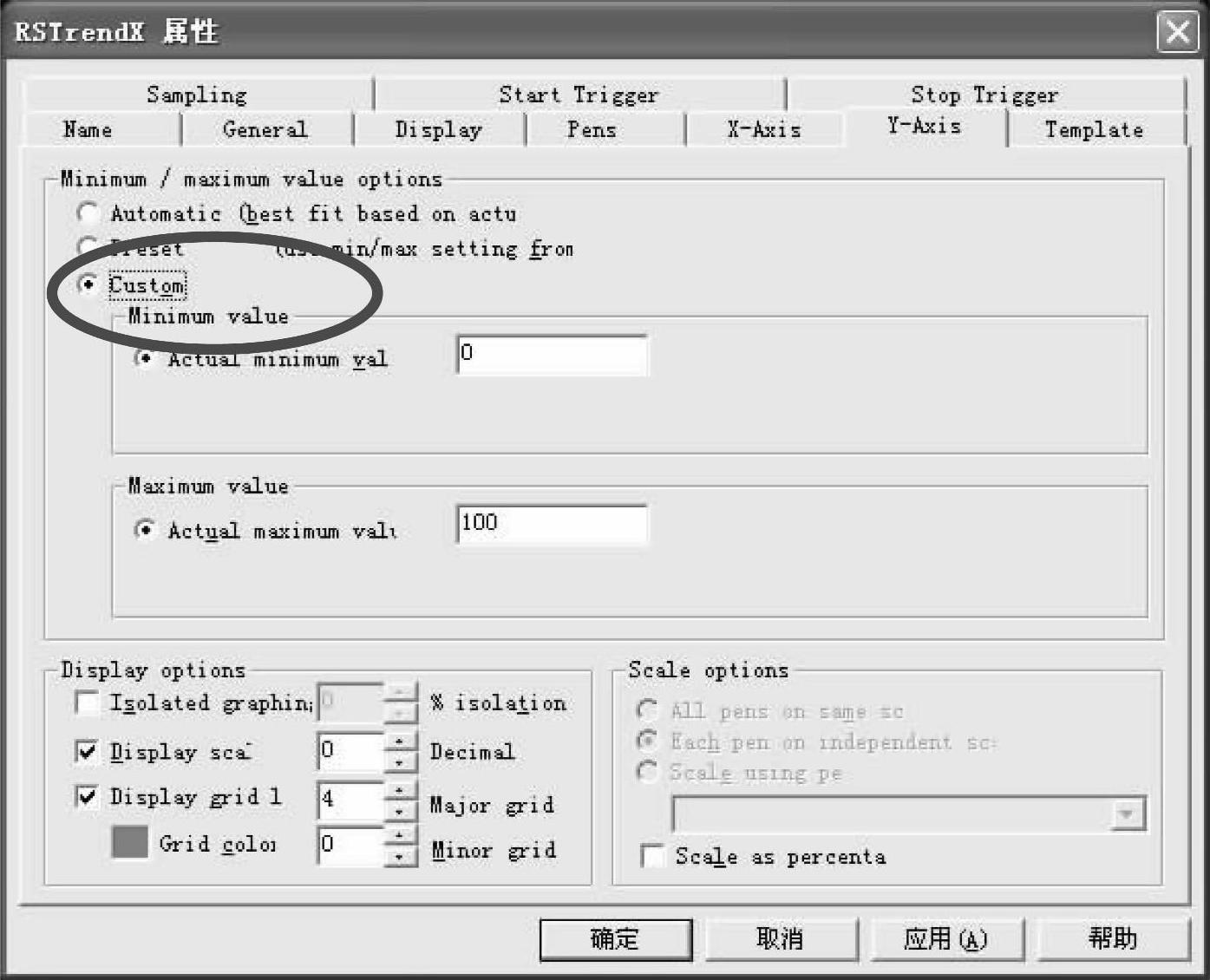

图5-16 设置Y-Axis选项卡的参数

6）单击Y-Axis选项卡，如图5-16所示。其中，Minimum/maximum value options参数设置为Custom，Minimum value=0，Maximum value=100。然后点击应用，确定Trend参数配置完成。
