添加ABDF1-1通信驱动程序(RS-232)优化

单击工具栏中的978-7-111-42230-3-Chapter03-5.jpg图标,将显示Configure drivers界面,如图3-3所示。


图3-3 Configure drivers界面

从Available Driver Types的下拉菜单中,选择RS-232 DF1 Devices,然后点击Add New按钮。在显示的Add New RSLinx Classic Driver对话框中输入一个驱动器的名称,如图3-4所示。

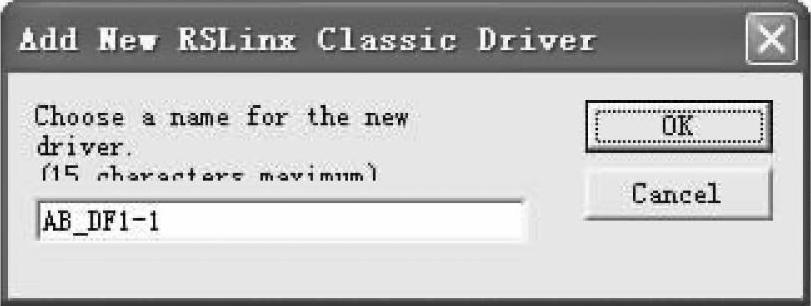

图3-4 Add New RSLinx Classic Driver对话框

点击OK按钮,接受默认名字(AB DF1-1)。将显示Configure Allen-Bradley DF1 Com-munication Device对话框,此时点击Auto-Configure按钮。如果串口电缆连接正确,那么当点击这个按钮时,RSLinx会自动设置合适的DF1参数。Configure RS-232 DF1 Devices对话框刷新,参数显示如图3-5所示。(www.daowen.com)


图3-5 Configure RS-232 DF1 Devices对话框

注意:设备栏包含“Logix 5550/CompactLogix”,如果屏幕上的参数与上面给出的对话框一致,则点击OK按钮。在如图3-6所示界面中可查看确认通信驱动处于运行状态,通过点击Close按钮可退出Configure Drives对话框。

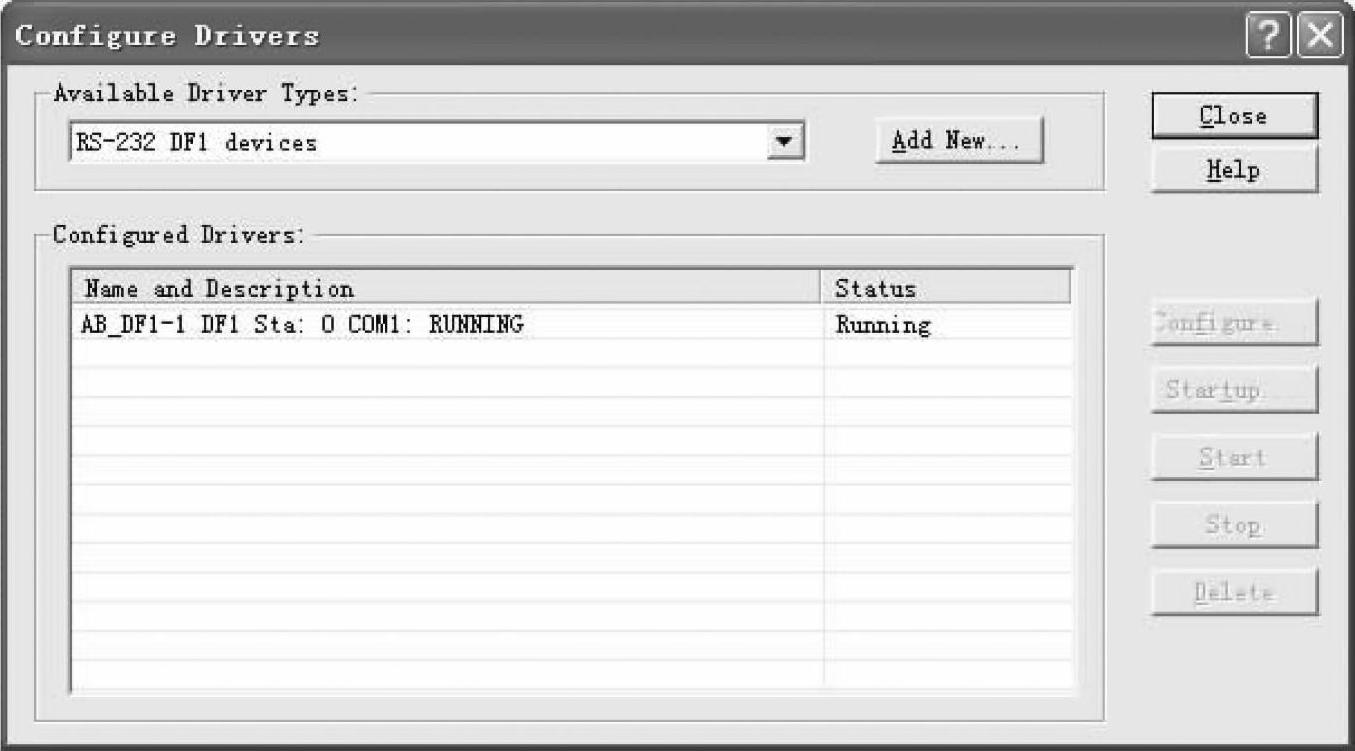

图3-6 Configure drivers界面
