创建新例程的具体步骤如下：

1）在Controller Organizer中，用鼠标右键点击Program1，在弹出的选项框中选择New Routine，将出现New Routine对话框如图1-6所示。

2）在New Routine对话框的Name栏，键入‘Routine1’。

3）在New Routine对话框的Type栏，选择Ladder Diagram。

4）在New Routine对话框的In Program栏，选择Program1，点击OK按钮完成创建。

5）在Controller Organizer中，用鼠标右键点击Program1图标，在弹出的选项框中选择Properties，将出现Program Properties对话框，如图1-7所示。

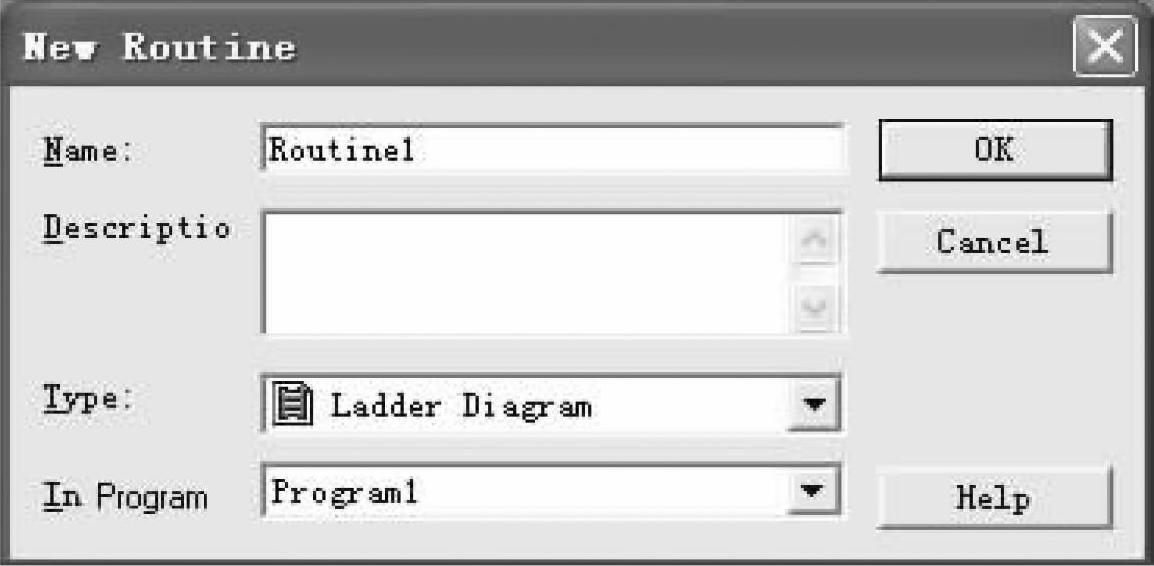

图1-6 New Routine对话框

(www.daowen.com)

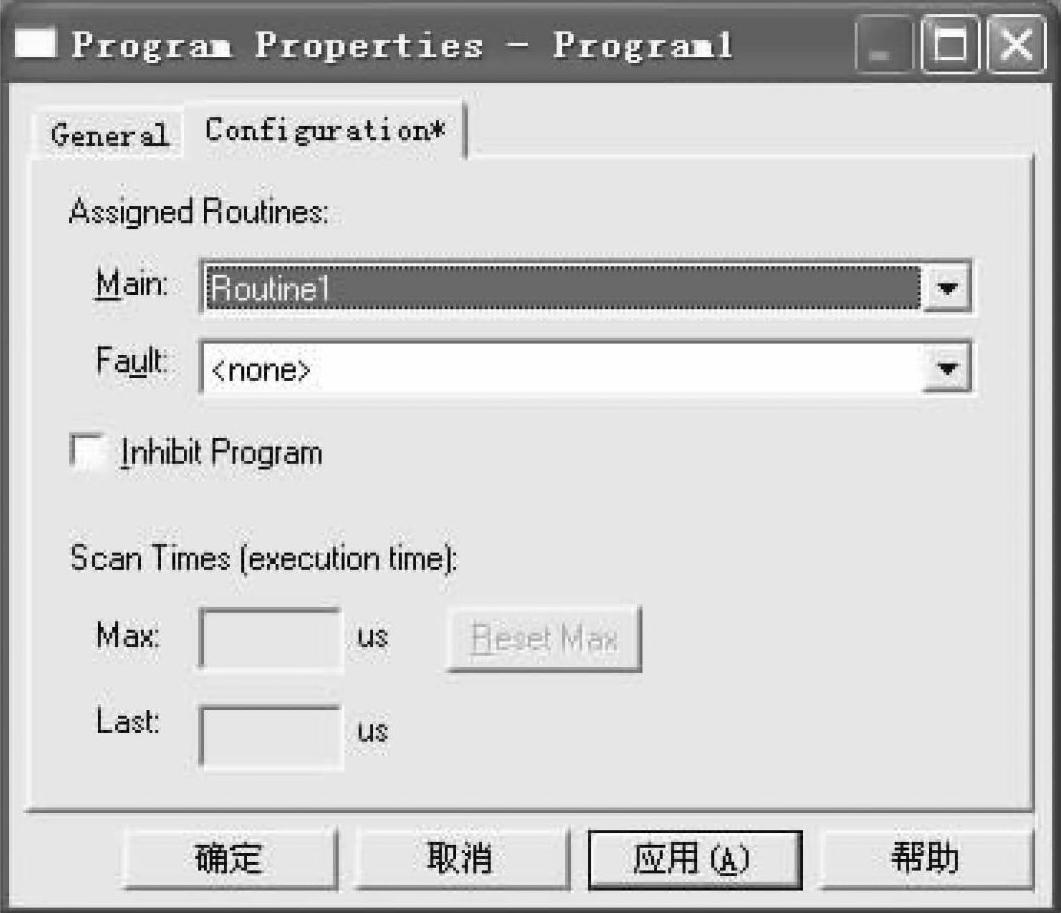

图1-7 Program Properties对话框

6）点击Configuration选项卡，将显示Program1中指派的例程。

7）从Main选项的下拉菜单，选择Routine1，点击应用按钮，再点击确定按钮。这样就将Routine1作为了Program1的主例程。

8）在Controller Organizer中点击Routine1图标，将显示如图1-8所示的编程界面。

9）现在就可以进行梯形图编程了。编程出错时，发生错误的语句左侧会显示一列小写的英文字母“e”，提示用户该语句的编程发生错误。注意，一条空语句本身就是一条错误语句，因此要将空语句在程序中删除。

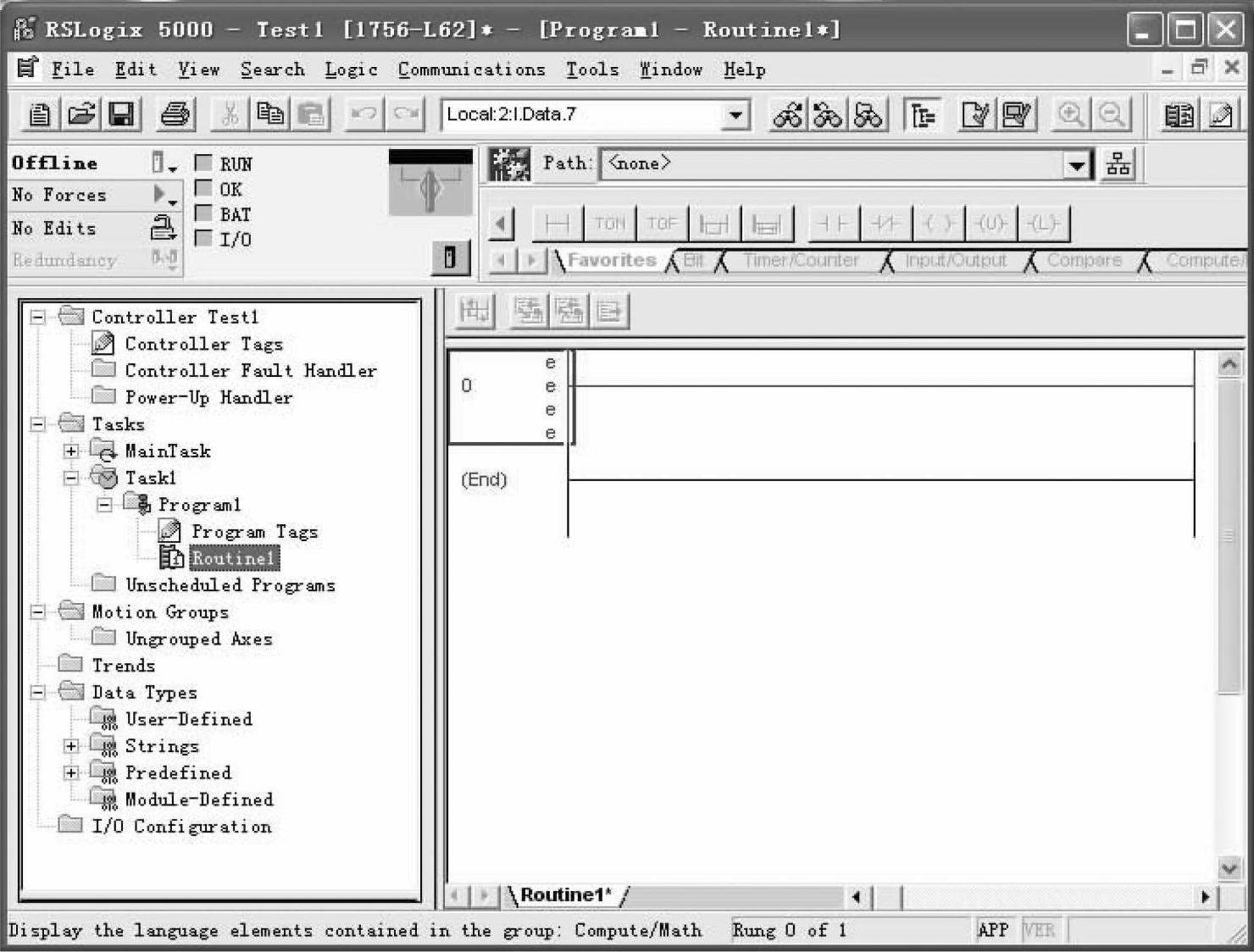

图1-8 编程界面
