共进行了4类24组87件新老混凝土三点弯曲梁粘结断裂试验，试验结果见表9-3～表9-6。

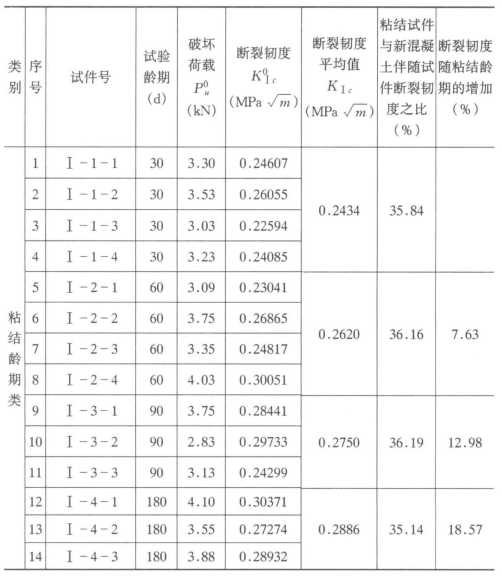

表9-3 断裂韧度试验成果表（1）

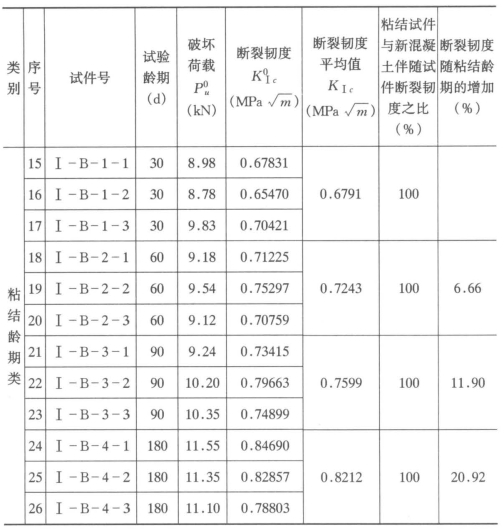

续表

注 1.粘结试件中，新混凝土立方体抗压强度f cu=34.58MPa，劈拉强度f ts=2.67MPa；老混凝土立方体抗压强度fcu=30.15MPa，劈拉强度f ts=2.42MPa。
2.断裂韧度随粘结龄期的增长为各龄期的断裂韧度与初始（30d）断裂韧度之比。
3.粘结面粗糙度为灌砂平均深度H=0.8～1.0mm。

表9-3～表9-6中的断裂韧度由下式计算：

式中

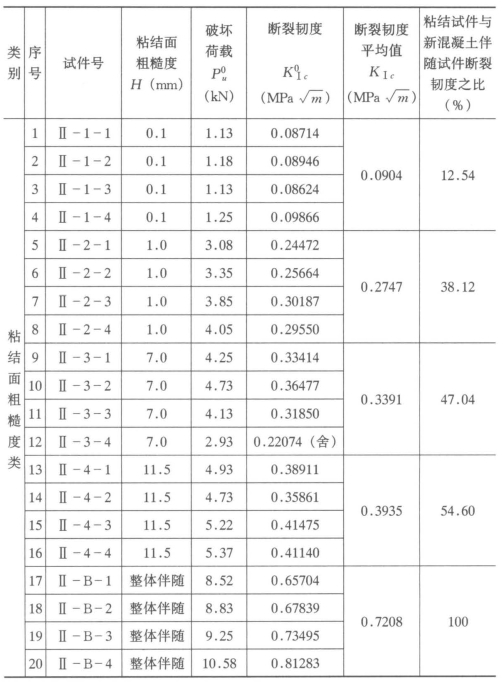

表9-4 断裂韧度试验成果表（2）

注 1.粘结试件中，新混凝土立方体抗压强度fcu=43.50MPa，劈拉强度f ts=3.54MPa；老混凝土立方体抗压强度fcu=39.32MPa，劈拉强度f t s=3.15MPa。
2.粘结面粗糙度用灌砂平均深度表示。
3.试验龄期为30d。(www.daowen.com)

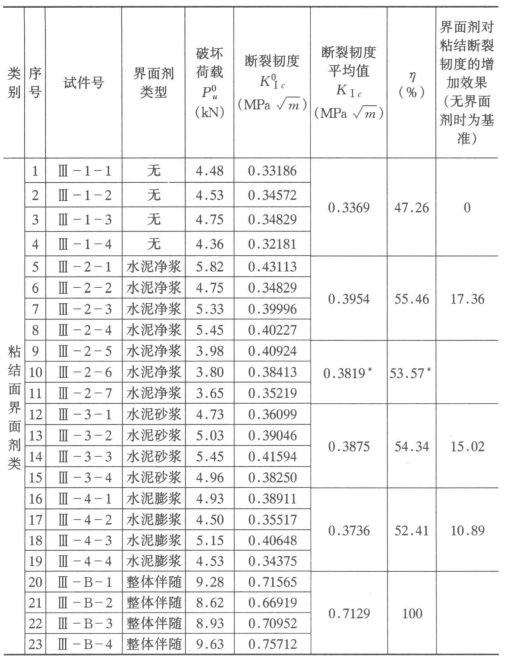

表9-5 断裂韧度试验成果表（3）

注　1.粘结试件中，新混凝土立方体抗压强度fcu=41.60MPa，劈拉强度fts=3.33MPa；老混凝土立方体抗压强度fcu =34.85MPa，劈拉强度fts=2.84MPa。
2.粘结面粗糙度为灌砂平均深度H = 11.5mm。
3.试验龄期为30d。
4.η：粘结试件与新混凝土伴随试件断裂韧度之比。
5.带*号者为跨度600mm的试件。

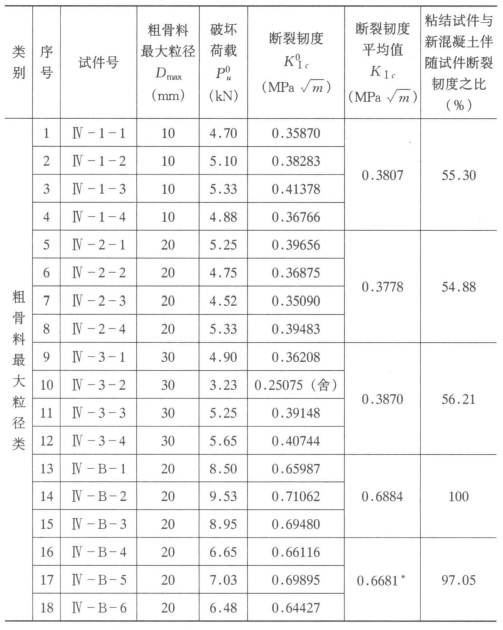

表9-6 断裂韧度试验成果表（4）

注 1.粘结试件中，新混凝土立方体抗压强度fcu=36.70MPa，劈拉强度fts=2.63MPa；老混凝土立方体抗压强度fcu=30.15MPa，劈拉强度fts=2.42MPa。
2.粘结面粗糙度为灌砂平均深度H=11.5mm。
3.试验龄期为30d。
4.带*号者为跨度600mm的试件。

——破坏荷载实测值，kN；

l——试件跨度，mm；

b——试件横截面宽度，mm；

h——试件横截面高度，mm；

a——初始裂缝长度，mm；
