（一）试验因素

（1）试件尺寸：设计了550mm×150mm×150mm和700mm×150mm×150mm两种尺寸的试件，并保证其粘结界面在跨中。所有断裂试件预留裂缝高a均为45mm，其相对缝深为0.3。

（2）老混凝土界面粗糙度：（A）自然光滑面，灌砂平均深度H=0～0.1mm；（B）人工轻凿面，灌砂平均深度H=0.8～1.0mm；（C）自然断开面，灌砂平均深度H=6～8mm；（D）断开轻凿面，灌砂平均深度H=11～13mm。

（3）界面剂类型：（A）无界面剂，新老混凝土直接粘结；（B）水泥净浆界面剂，用与新混凝土水灰比相同的水泥净浆作界面剂；（C）水泥膨浆界面剂，用掺量为水泥重量10%的UEA膨胀剂并与新混凝土水灰比相同的水泥膨浆做界面剂；（D）水泥砂浆界面剂，用与新混凝土相对配比相同的水泥砂浆作界面剂。所有界面剂厚度均为2～3mm。

（4）混凝土粗骨料种类及最大粒径：（A）Dm ax=10mm；（B）Dma x=20mm；（C）Dmax=30mm。粗骨料均为石英岩碎石，同一试件中新、老混凝土的粗骨料最大粒径相同。

（5）粘结龄期：（A）t=28d；（B）t=60d；（C）t=90d；（D）t=180d。

（6）老混凝土龄期及强度：老混凝土取自同一批既有混凝土试件，龄期为2年，设计强度为C30～C40。

（7）新混凝土材料及强度：新混凝土设计强度等级为C35～C45。其原材料如下，水泥为河南七里岗水泥厂生产的525号普通硅酸盐水泥；细骨料为郑州地区中粗河砂，细度模数为2.73；粗骨料为郑州地区Ⅰ级配石英岩碎石；水为干净饮用水。配合比见表9-1。

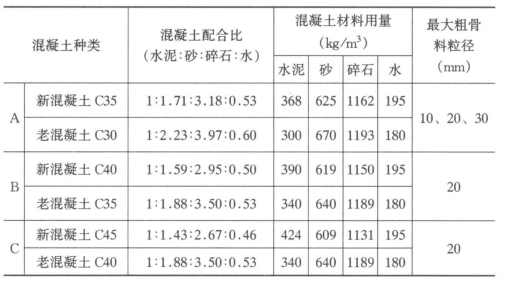

表9-1 新老混凝土材料配合比

注 混凝土A类中，当粗骨料最大粒径分别为10mm、30mm时，其水灰比和砂率相应作了少许调整。

（二）新老混凝土粘结试件成型(www.daowen.com)

用切割机将一批同强度的2年龄期的混凝土切割成550mm×150mm×150mm的小梁和150mm×150mm×150mm的立方体试块。用切好的老试件做抗压、劈拉和抗折的标准试验，得到老混凝土的强度指标，并利用其断开面作为粘结面。按粗糙度的设计要求，用人工凿毛法和断开轻凿法对粘结面进行处理。经过表面处理的老混凝土试件在水中浸泡6h，取出清洗干净，放在通风处使其表面无明水。然后按设计要求对粘结面刷界面剂。之后将老混凝土试件放入试模内，并确保粘结面处于试模中央，按标准要求浇筑混凝土。此种工况下新老混凝土的粘结为侧向粘结。在浇新混凝土时，要在新老混凝土界面上用2mm厚、斜角为15°的薄有机玻璃板预留初始缝。并且还要同期浇筑新混凝土整体试件，以确定其强度参数和用作对比试验。试件成型36～48h后拆模，并覆盖草袋在空气中潮湿养护15d，而后自然养护，保持20～23℃的气温，直至试验。本试验中推迟拆模时间主要是考虑到粘结面初期强度偏低所致。

（三）新老混凝土粘结试件特征值

新老混凝土粘结试件主要特征值见表9-2。

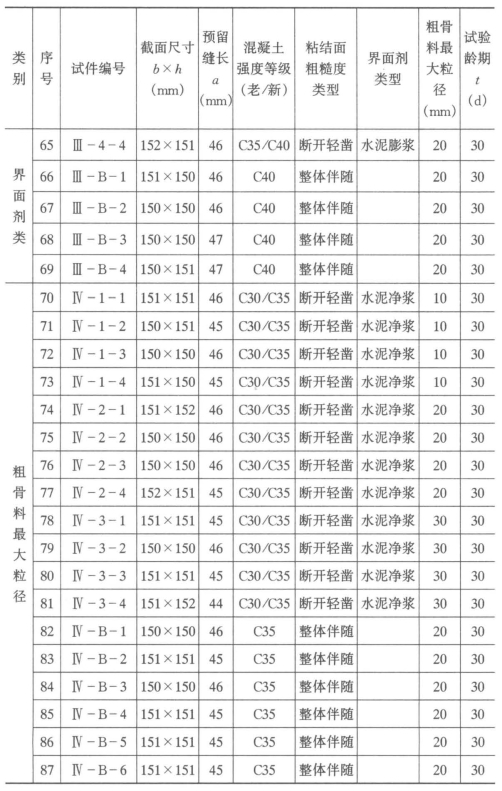

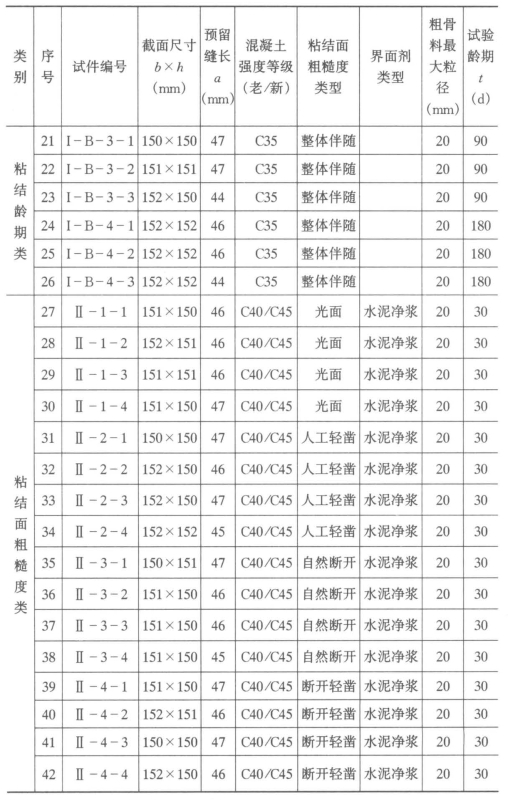

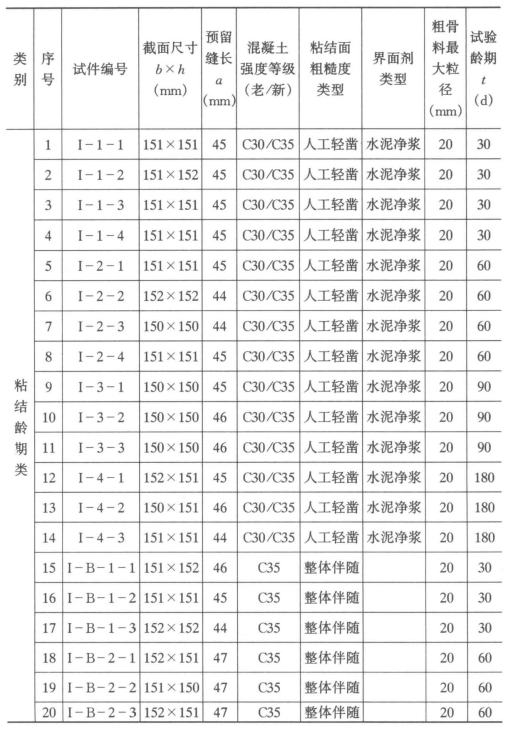

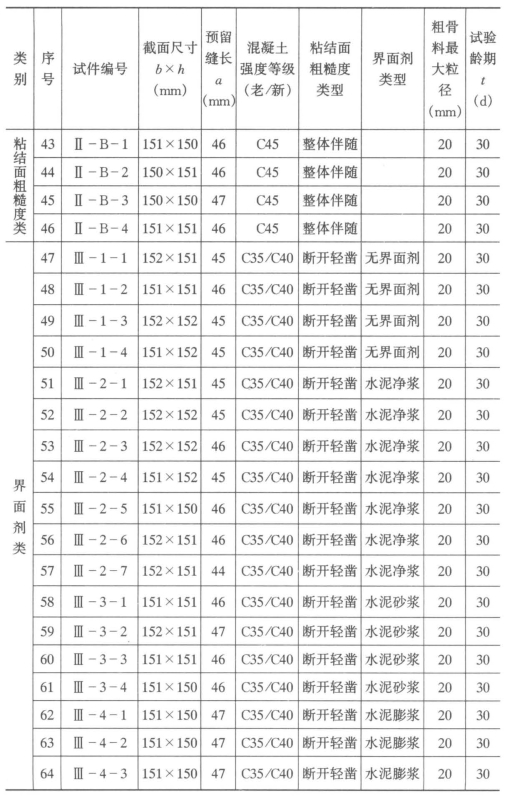

表9-2 新老混凝土粘结试件主要特征值表

续表

续表

续表
