堆放的镀件表面常常会出现白色粉状锈蚀物，在潮湿天气或淋雨后尤其容易出现。这种锈蚀物通常称为储存湿锈或白锈。镀层生白锈是经常遇到的现象，白锈是在特定环境（水分高，不通风）下生成的，一旦脱离这个环境便会逐渐消失。由于生成白锈对锌层的消耗很小，所以对耐蚀性的影响也很小。如果希望热浸镀锌制品保持开始时光亮的外观，则需要有合适的储存条件。热浸镀锌后立即加以钝化处理，可避免或减少这些白锈的出现。

如果发现镀层上生成的白锈较多，可将白锈擦去后再测量锌层厚度，只要锌层厚度足够，则生成的白锈对于使用并无影响，一般不应因有白锈而拒收。

钢铁制件热浸镀锌镀层的外观检查和处理方法见表7-16。

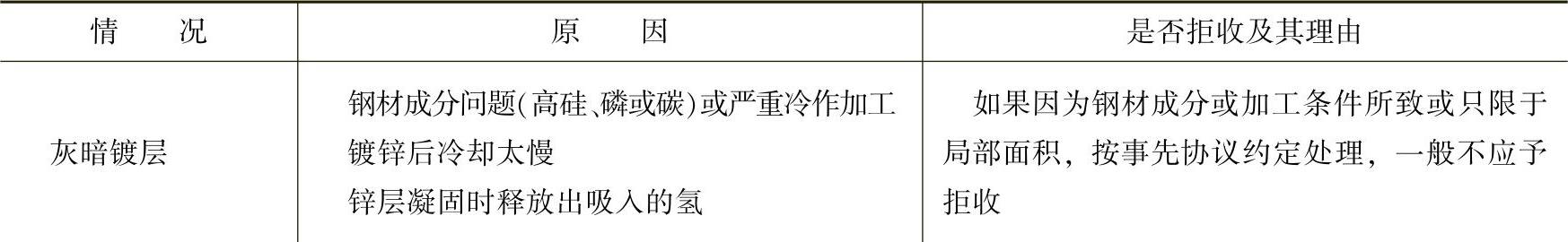

表7-16 钢铁制作热浸镀锌镀层的外观检查和处理方法

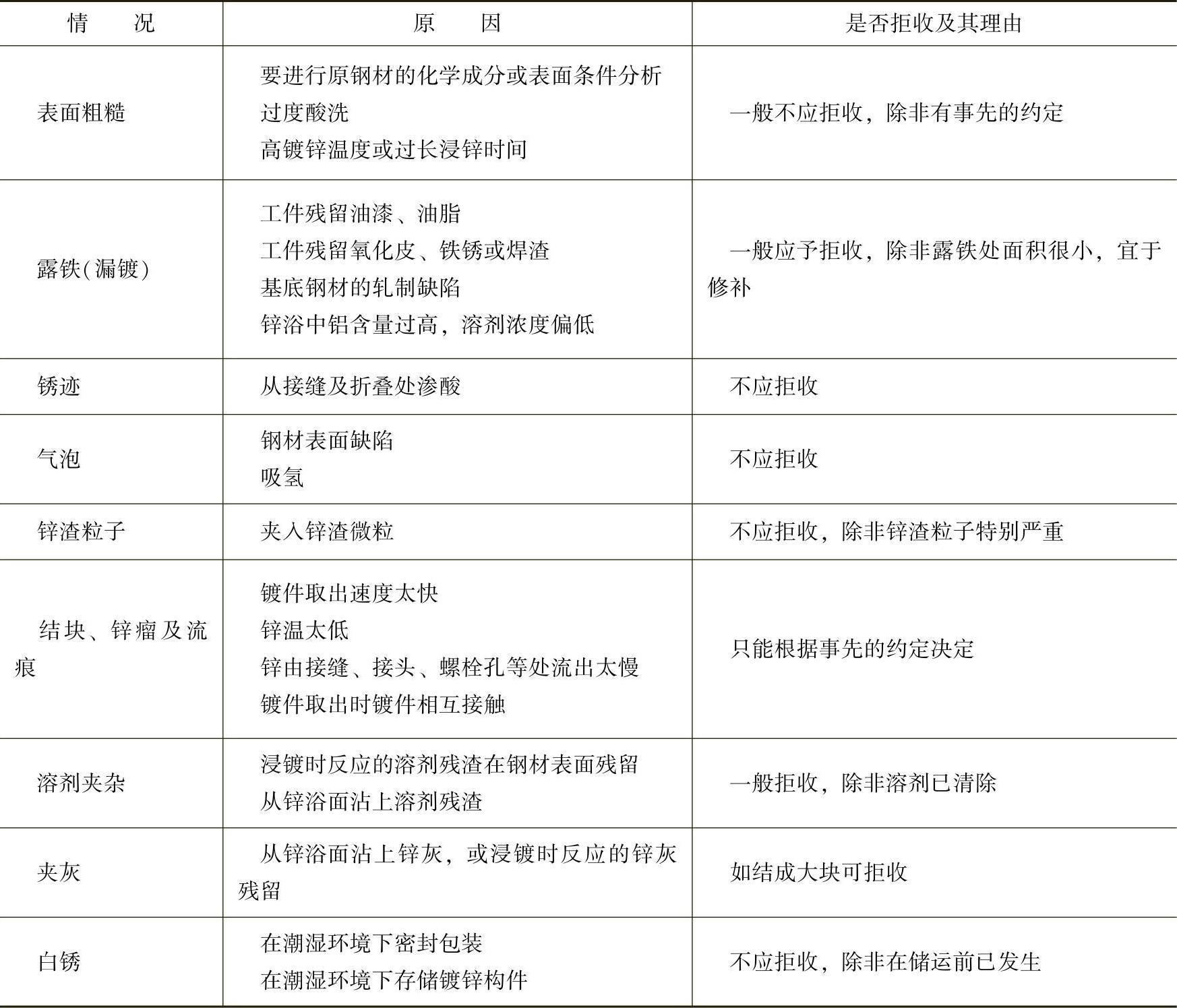

（续）

(www.daowen.com)

正如人们所知道的，镀件材料的化学成分、镀锌前的表面质量及其加工质量的好坏，直接影响到热浸镀锌成品件的镀层质量，特别是镀层的外观质量。因此，镀锌厂在接受客户热浸镀锌委托时，一般要了解下面有关内容，并对客户提供的镀件进行检查，就有关事项与客户协商签署协议。

1）了解镀件材料的化学成分，特别是硅、磷、硫等元素含量。

2）了解镀件的制作工艺过程，特别是热处理、严重的冷变形等工艺历史，判断镀件承受内应力等情况。这些因素会影响热浸镀锌镀层的色泽外观和镀后的变形程度。

3）了解镀件材料表面的情况，如表面粗糙度、接缝的凹凸不平、有无过锈蚀、轧制氧化皮、折叠层、沟槽、斑疤和凹痕等；同时还应检查表面有无油漆、油脂、焊渣等及类似的杂质污物。针对检查情况，正确选择镀前清理方法和工艺，或与委托方共同协商解决办法。

委托与承接双方最好能达成镀层外观检查要求的协议，并确定什么情况可以修复，什么情况必须返工重新镀锌。
