1.测量方法和测量仪器

接触线偏差的测量方法为直接测量法。其测量方法和测量仪器见表7-20。

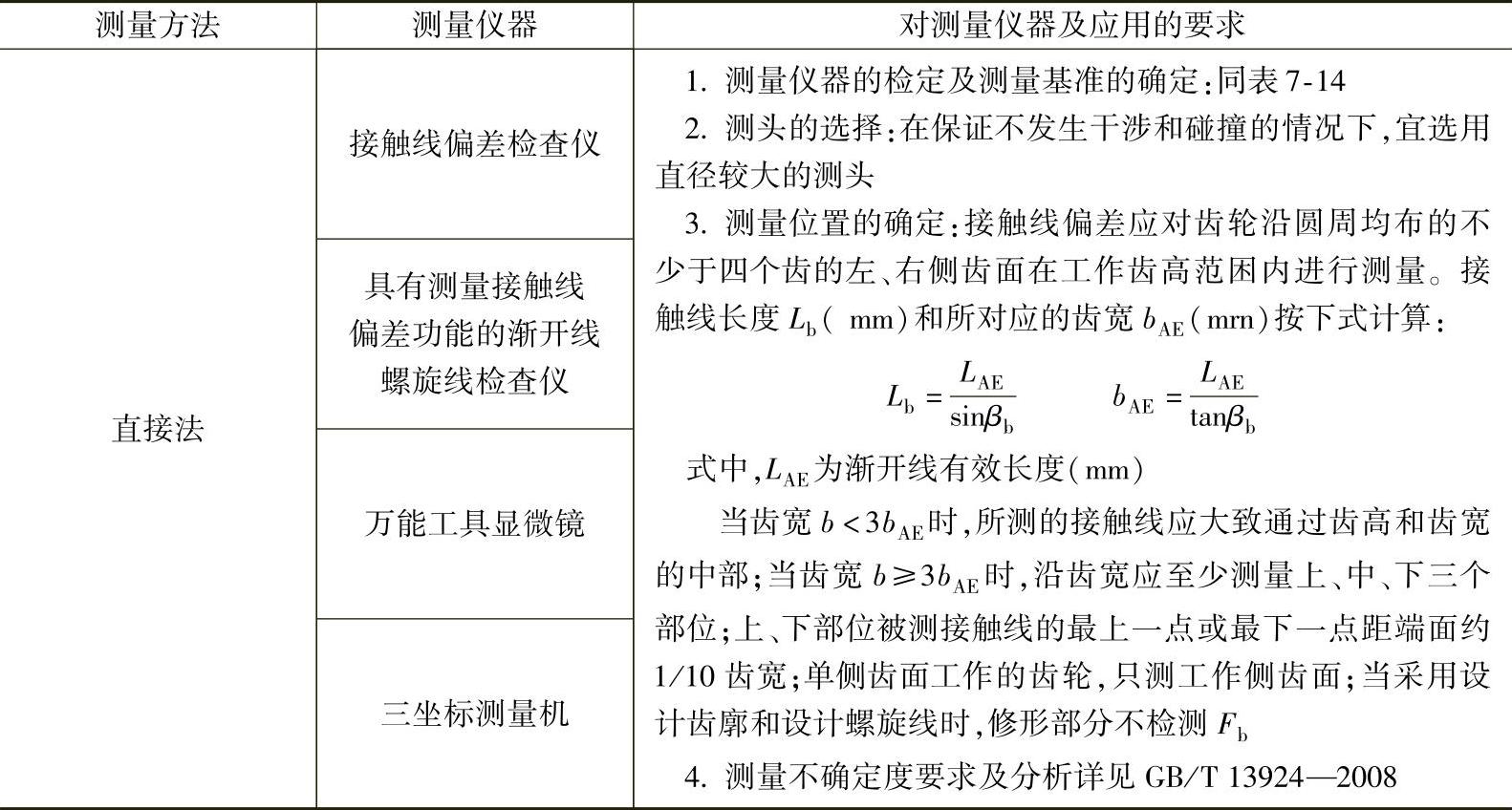

表7-20 接触线偏差测量方法和测量仪器

2.测量原理

接触线直接法测量原理如图7-24所示。

以被测齿轮回转轴线为基准，齿轮固定不转，使传感器测头在齿轮基圆柱的切平面上沿与基圆柱母线成基圆螺旋角的斜直线方向移动，以形成接触轨迹即理论接触线，实际接触线与理论接触线进行比较，其最大差值即为接触线偏差F_b。也可使测头沿齿面接触线逐点与齿面接触，测量点的实际坐标位置与理论坐标位置之最大差值即为F_b。

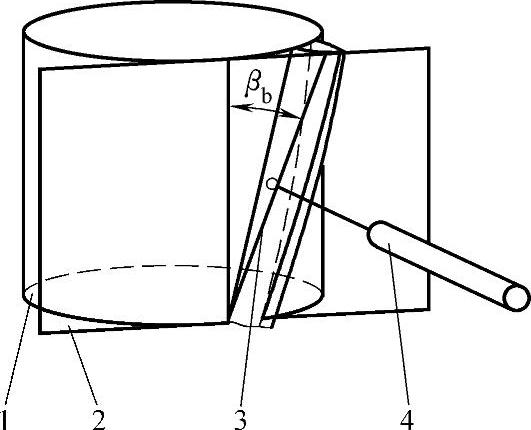

图7-24 接触线直接法测量原理图

1—基圆柱 2—基圆切平面 3—接触线 4—传感器测头(www.daowen.com)

3.测量结果处理

（1）取值范围的确定 接触线偏差的取值范围l_b应按设计图样给定的接触线长度范围确定。当未给定时，齿顶部接触线Δl_b长度范围内偏向齿体的负偏差可不计入接触线偏差，但负偏差值不应大于3F_b，Δl_b长度应等于l_b长度的8%。l_b按下式计算：

1）当齿宽b＞b_α时

2）当齿宽b≤b_α时

式中 b_α——在测量齿宽范围内，被测齿轮齿根至齿顶的展开长度（mm）。

（2）接触线偏差的取值 应从接触线偏差曲线上取值，对齿廓和螺旋线均不修形的齿轮也允许直接用指示表读出接触线偏差F_b；接触线偏差曲线的x坐标代表被测齿轮接触线长度，y坐标代表接触线偏差F_b（图7-25）；接触线偏差曲线沿x坐标，在规定的取值范围内取值，y坐标的最大变化量为F_b；接触线偏差应在法线方向测量，以其他方向测量时，应对测量结果进行换算，换算公式见GB/T13924—2008的附录C。

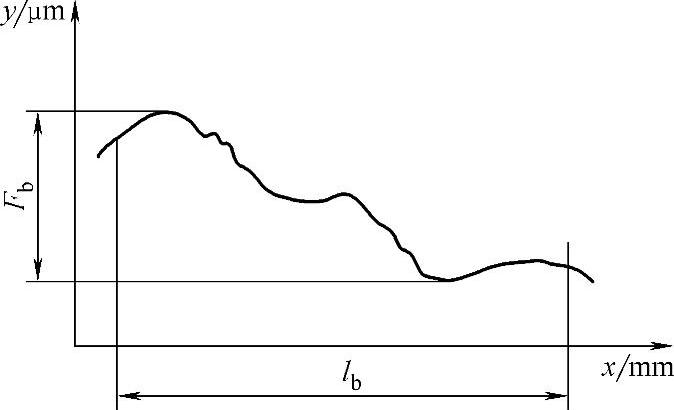

图7-25 接触线偏差曲线图

以在表7-20所规定的各测量位置中测得的最大接触线偏差作为测量结果。
