1.测量方法和测量仪器

基节偏差的测量方法有坐标法和展成法。其测量方法和测量仪器见表7-19。

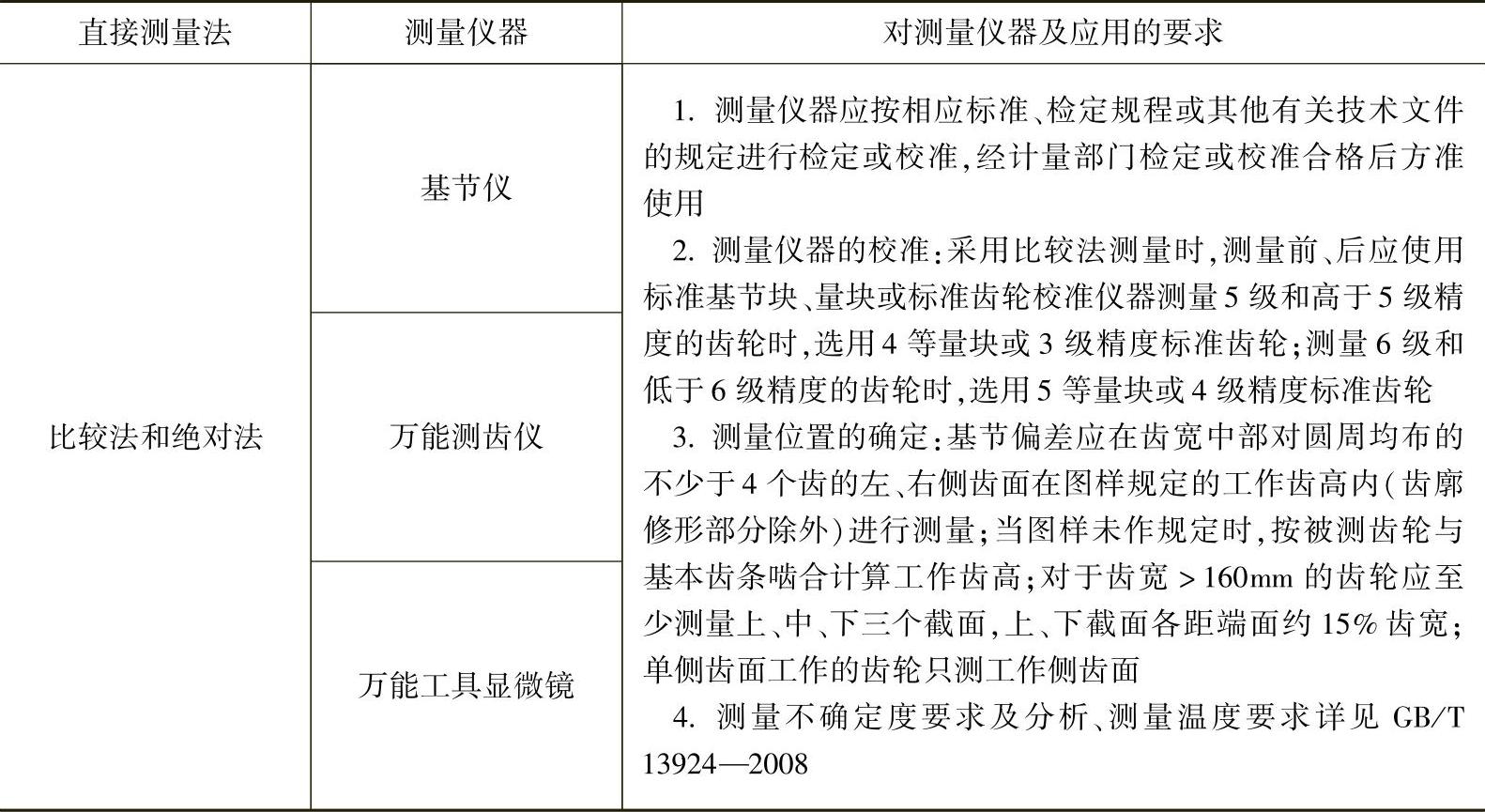

表7-19 基节偏差测量方法和测量仪器

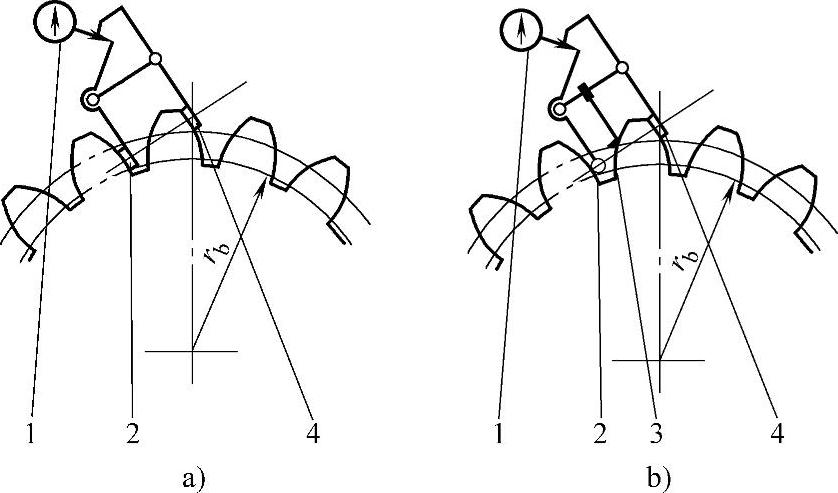

图7-23 基节偏差比较法测量原理图

1—指示表 2—活动球测头 3—定位支撑爪 4—固定平测头

2.测量原理

（1）比较法测量原理 比较法的测量原理如图7-23所示。(www.daowen.com)

图7-23a中，2、4为两个平面测头，其测量面互相平行。测量前用基节块（标准齿轮或量块）将两测头测量面间的距离调整至等于被测齿轮的公称基节值，同时使指示表指零。测量时将两测头同时靠向被测齿轮的两个相邻的同侧齿面，在齿廓工作范围内与齿面相接触，此时指示表所指示的相对零点的变化量即为基节偏差f_pb。

图7-23b中的活动测头2为球形测头，3为定位支撑爪，测量时通过平面测头4在所靠齿面上转动，得到球与平面的最短距离即被测基节的实际值，此时指示表所指示的相对于零点的变化量即为基节偏差f_pb。

（2）绝对法测量原理 绝对法测量可在一般测长仪（如万能工具显微镜）上实现。测量时，平面测头与测长系统中的长度标准量垂直，测头（或仪器十字刻线）处于齿廓工作范围内，在基圆切线方向测量两相邻同侧齿廓面的设计长度，由仪器测长系统直接指示测头的实际移动距离，此距离即为实际基节。实际基节与设计值之差为基节偏差f_pb。

3.测量结果处理

1）基节偏差f_pb可在指示表上直接读出（齿廓修形部分不计值）。

2）以在规定的各测量位置中测得的绝对值最大的偏差值作为测量结果。

3）应在被测齿面的法线方向计值，以其他方向测量时，应对测得值进行换算，换算公式见GB/T 13924—2008的附录C。
