1.测量方法和测量仪器

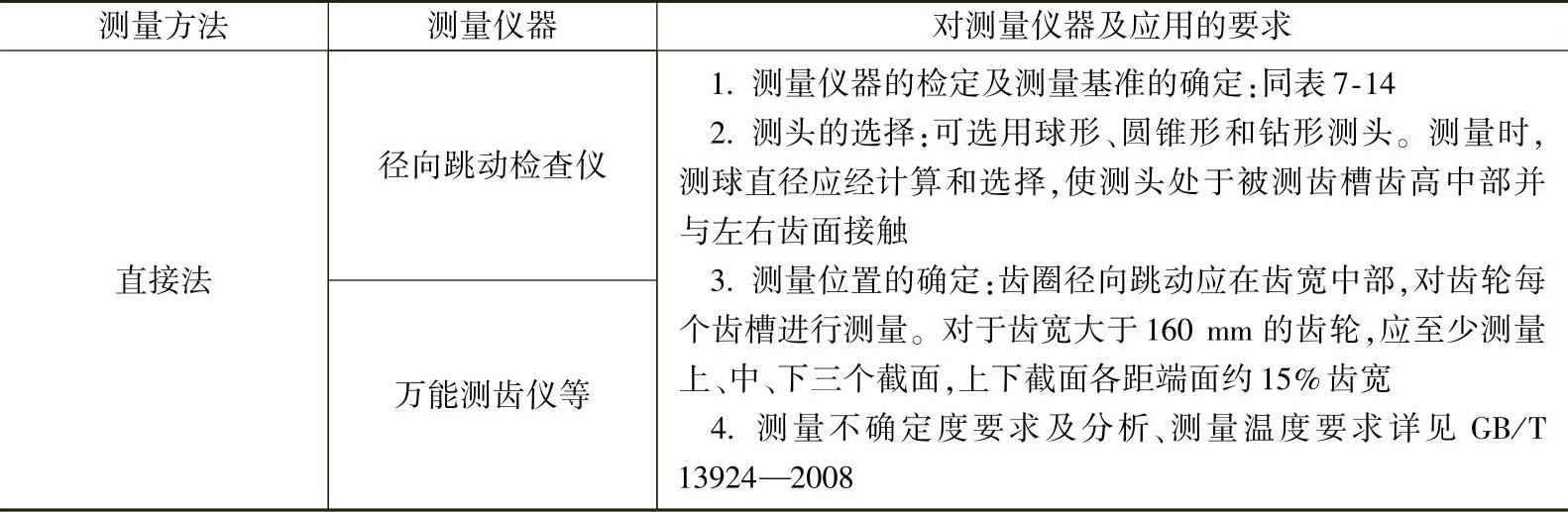

径向跳动的测量方法为直接法。其测量方法和测量仪器见表7-17。

表7-17 径向跳动测量方法和测量仪器

2.测量原理

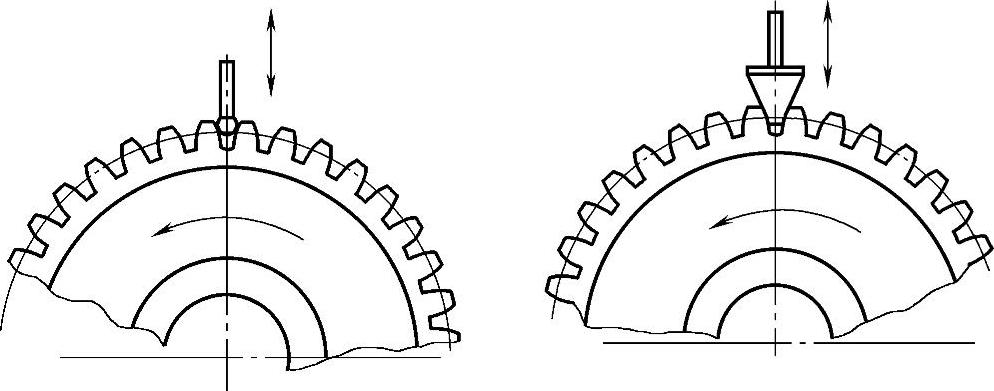

径向跳动测量原理如图7-21所示。

图7-21 径向跳动测量原理图

以被测齿轮回转轴线为基准，将测头依次与齿轮各齿槽齿高中部双面接触，测头相对于齿轮回转基准轴线的最大径向变动量为F_r。(www.daowen.com)

3.测量结果处理

1）测头与被测齿轮作双面接触逐齿测量，测头相对于被测轮回转中心径向距离的最大变动量为F_r。

2）对于由测量设备计算机系统自动处理数据时，应输出径向跳动曲线和测量结果。

3）测量结果可直接在指示表上读出。

4）以表7-17所规定的各测量位置中测得的最大径向跳动作为测量结果。

5）应在被测齿轮双侧齿面的径向方向测量，以其他方向测量时，应对测得值进行换算，换算公式见GB/T 13924—2008的附录C。

以下介绍齿轮替代项目的检验。

齿轮替代检验项目的设立，目的是为使用者提供检验依据，有利于GB/T 10095.1—2008、GB/T 10095.2—2008的贯彻执行。在齿轮量仪由机械式向坐标式自动控制方向发展的过渡时期，这些测量项目仍具有十分重要的实际意义。
