1.基 准
基准是指确定零件上几何元素位置的一组点、线、面。基准从根本上讲是面的概念。基准线实际包含2个互相垂直的基准面。
根据使用不同,一般将基准分为设计基准和工艺基准。
设计基准是在设计零件时,保证功能、确定结构形状和相对位置时所选用的基准。用来作为设计基准的,大多是工作时确定零件在机器或机构中位置的面、线或点。如图 14.32 中的蜗轮轴的轴肩处B为设计基准,此处用于与蜗轮配合。

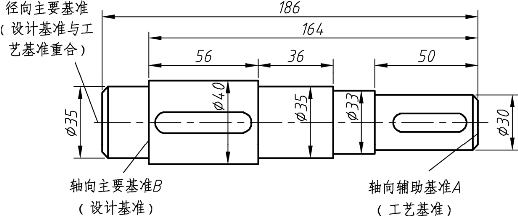

图14.32 蜗轮轴
工艺基准是在加工零件时,为保证加工精度和方便加工与测量而选用的基准。用来作为工艺基准的,大多是加工时用作零件定位的和对刀起点及测量起点的面、线或点。如蜗轮轴的端面A为工艺基准,此基准方便加工和测量。(www.daowen.com)
任何一个零件都有长、宽、高三个方向的尺寸,因而在每一个方向上至少应当选择一个基准面,这个基准面一般称为主要基准,设计基准通常为主要基准。此外,为了加工和测量的方便,还要附加一些基准,称为辅助基准,工艺基准往往作为辅助基准。主、辅基准之间应有尺寸联系,如上图14.32中的尺寸164。有时工艺基准可以和设计基准重合,这是最佳选择。
2.尺寸分类
按照零件图上尺寸的作用,尺寸可分为功能尺寸和非功能尺寸两类。
功能尺寸——保证零件在机器或机构中具有正确位置和装配精度的尺寸,这类尺寸直接影响产品的性能。例如零件的规格尺寸、配合尺寸、连接尺寸和安装尺寸等。
非功能尺寸——一般用来保证零件的力学性能(如强度、刚度等),满足工艺上(如退刀槽、凸台、凹坑、沟槽等)、质量上、装拆方便要求的尺寸。
根据零件几何特征,尺寸又可分为定形尺寸和定位尺寸。区分定形、定位尺寸有利于保证尺寸的完整性。
