要准确而又迅速地绘制图样，必须正确合理地使用绘图工具，经常练习，总结经验。常用的绘图工具有图板、丁字尺、三角板和绘图仪器等。正确熟练地使用绘图工具，掌握正确的绘图方法，既能保证绘图质量，又能提高绘图速度。下面介绍一些最常用的绘图工具及其使用方法。

1.图　板

画图时，需将图纸平铺在图板上，所以图板的表面必须平坦光洁。图板的左侧边称为导边，必须平直，以保证与丁字尺尺头的内侧边准确接触。常用的图板规格有0号、1号和2号。

2.丁字尺

丁字尺主要用于配合图板画水平线。它由尺头和尺身组成。尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。画线时左手扶住尺头，将尺头的内侧边紧贴图板的导边，上、下移动丁字尺，使尺身工作边处于所需的准确位置，按自左向右的顺序，可画出一系列不同位置的水平线。

3.三角板

一副三角板有两块，一块是两锐角均为 45°的等腰直角三角形，另一块是两锐角分别为30°和60°的直角三角形。将一块三角板与丁字尺、图板配合使用，按自下向上的顺序，可画出一系列不同位置的垂直线，如图2.8所示；还可画出与水平线成特殊角度，如30°，45°，60°的倾斜线，将两块三角板与丁字尺配合使用，可画出与水平线成15°，75°的倾斜线。

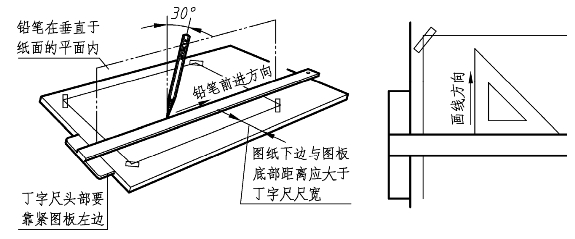

图2.8　图板、丁字尺、三角板、铅笔配合使用示例(www.daowen.com)

4.比例尺

比例尺是用来量取各种比例的尺寸。目前最常用的一种比例尺的形状为三棱柱，故又名三棱尺，它有三个侧棱面，每个侧棱面上有两种比例刻度，共有六种比例刻度，通常为1∶100，1∶200，1∶250，1∶300，1∶400和1∶500。

现以1：100和1：200的比例尺面为例来说明其原理和用法。例如，长度为2000，按1∶100绘制，从比例尺上量取后，可知其绘制长度为20 mm；长度为2 000，按1∶200绘制，从比例尺上量取后，可知其绘制长度为10 mm。每种尺面除用于标明的比例外，只要改变尺面刻度读数的单位，还可作为多种其他的缩小或放大的比例之用。

5.铅　笔

绘图铅笔一般根据铅芯的软硬不同，分为H～6H，HB和B～6B共13种规格，绘图铅笔分为软与硬两种型号，字母“B”表示软铅芯，字母“H”表示硬铅芯。“B”之前数值越大，表示铅芯越软，“H”之前数值越大，表示铅芯越硬。字母“HB”表示软硬适中的铅芯。

绘制机械图样时，常用H或2H铅笔画底稿线和加深细线；用HB或H的铅笔写字；用B或HB铅笔画粗线；将B或2B铅笔的铅芯装入圆规的铅芯插脚内，来加深粗线的圆或圆弧。

铅芯的伸出长度以4～6 mm为宜，其常用的削制形状有两种：

①圆锥形——主要用于画宽度为d/2的细实线等各种线型，写字时则可削制成钝圆锥形；

②矩形——用于画宽度为d的粗实线，一方面可加快画图速度，另一方面又可减少削制次数。
