制图相关的国家标准（GB）是国家对机械制图制定的法规，包括图纸幅面、比例大小、字体、图线、尺寸标注、粗糙度、简化画法等。一幅标准的机械工程图样不但包含用规定图线绘制的一组完整表达工程对象形状的图形，还包含表达工程对象大小的尺寸、制造工程对象要达到的技术要求和标题栏等；对于装配图还包含零件的序号和明细表。因此工程图样要想作为“工程界的语言”，其图纸幅面的大小、图线的画法及应用、绘图比例的选用、字体的样式、尺寸标注等内容就必须遵循一定的规定。

1.图纸幅面和格式（GB/T 14679-2008）

（1）图纸幅面（见表2.1）。

图纸幅面是指图纸宽度（B）与长度（L）组成的图面，基本幅面有五种，代号A0、A1、A2、A3、A4。

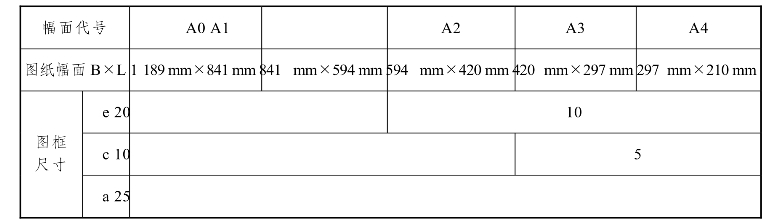

表2.1　图纸幅面

（2）图框格式[见图2.1（a）、（b）]。

在图纸上，必须用粗实线画出图框来限定绘图区域。图纸可以横放也可竖放，分为留有装订边和不留装订边两种，同一产品的图样只能采用一种格式。周边尺寸见上表2.1。

图2.1　图框格式

（3）标题栏方位及格式。

标题栏用来说明图样名称、零件材料、作图比例、图样代号、设计者、设计时间、设计单位等。每张图纸上都必须画出标题栏，其位置应处于图框右下角，标题栏中文字方向为看图方向。其格式和尺寸按国家标准规定绘制（见图2.2）。另外各设计生产单位也常采用自制的简易标题栏。学生在本课程的学习期间，可以采用简化的标题栏（见图2.3）。

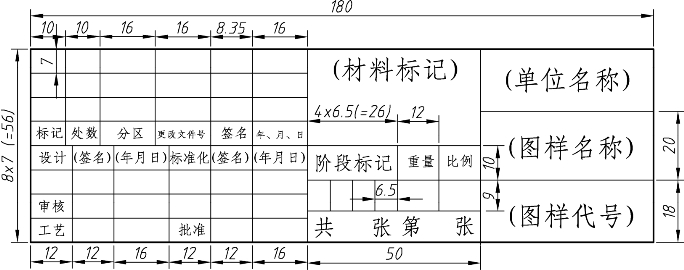

图2.2　国标规定的标题栏格式

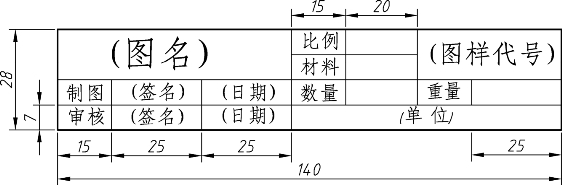

图2.3　简易标题栏格式

有时为了利用预先印刷好图框和标题栏的图纸，允许将图纸逆时针旋转 90°，标题栏位于图框右上角，此时应在图框下边的中间位置画一个方向符号——细实线的等边三角形，如图2.4所示。

图2.4　方向符号

2.比例（GB/T 14680—1993）

比例是指图中图形与其实物相应要素的线性尺寸之比。

比例＝图样上机件的线性尺寸/实际机件上相应的线性尺寸

比例分为原值、放大和缩小三种，绘图时根据需要按国标所列的比例选用。绘制同一机件的各个图形一般应采用相同的比例，并在标题栏的“比例”栏内填写。

为使图形更好地反映机件实际大小的真实概念，绘图时应尽量采用1∶1。无论采用何种比例绘图，图上所注尺寸一律按机件的实际大小标注（见图2.5）。

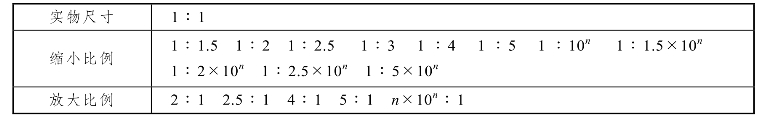

国标规定的比例（见表2.2）：

表2.2

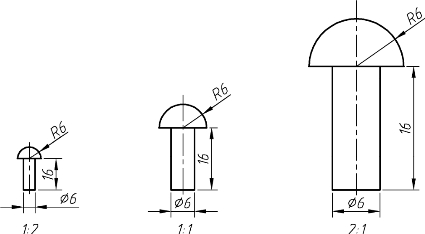

图2.5　不同比例画法比较

3.字体（GB/T 14681—1993）

图样中字体的基本要求：

①书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

②字体的号数用字高h（mm）表示，分为1.8、2.5、3.5、5、7、10、14和20。

若有需要，字高可按的比率递增，字体高度代表字体的号数。

③汉字体：汉字应写成长仿宋体的简化字，其高度h不小于3.5 mm，字体的字宽一般为。应采用国家正式公布推行的简化汉字，写字要领为：横平竖直、注意起落、笔画匀称、填满方格。

汉字书写示例：

10号字：

7号字：

3.5号字：

④字母和数字：字母和数字可写成直体或斜体（斜体与水平线成 75°）。在技术文件中数字和字母一般写成斜体，而与汉字混合书写时，可采用直体。用作指数、分数、极限偏差、注脚及字母的字号时，一般采用比基本尺寸数字小一号的字体。

字母、数字及综合应用示例：(www.daowen.com)

⑤应采用国家正式公布推行的简化汉字。

4.图线（GB/T 17450—1998、GB/T 4457.4—2002）

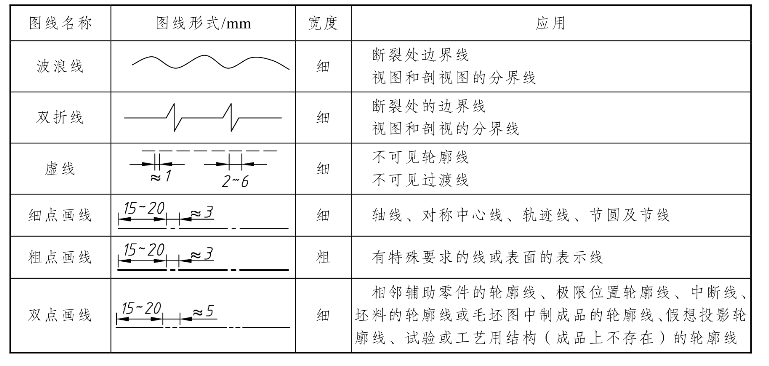

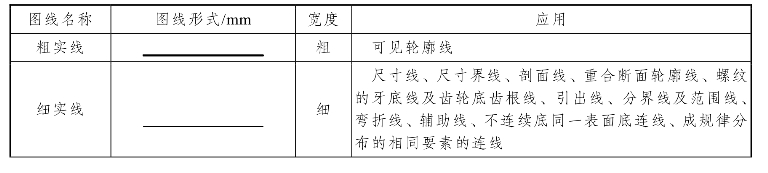

常用图线的名称、形式以及在图上的一般应用如表2.3所示，应用举例如图所示。

表2.3

续表

机械图样中线宽分粗、细两种，宽度比例为2∶1。所有线型的图线宽度d应按图样的类型、图的大小和复杂程度在数系：0.25 mm、0.35 mm、0.5 mm、0.7 mm、1 mm、1.4 mm、2 mm中选择。

要点：

①一张图中同类图线的宽度应一致。同一条虚线、点画线和双点画线中的短画、短间隔、长画和点的长度应大致相等。

②在较小的图中画点画线或双点画线有困难时，可用细实线代替。

③画圆的对称中心线（点画线）时，圆心应为长画的交点。点画线两端应超出圆弧或相应图形3～5 mm。

④一般线与线相交，应线段相交。但虚线是实线的延长线时，要留分界空隙。

图线应用举例（见图2.6及表2.4）：

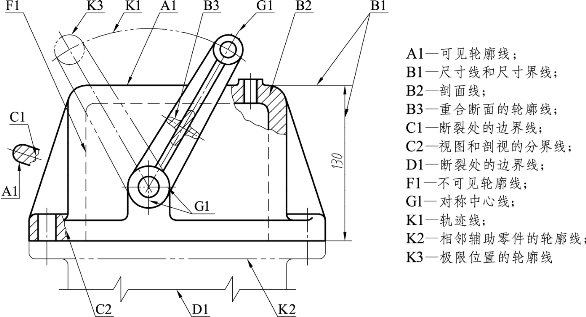

图2.6　图线应用举例

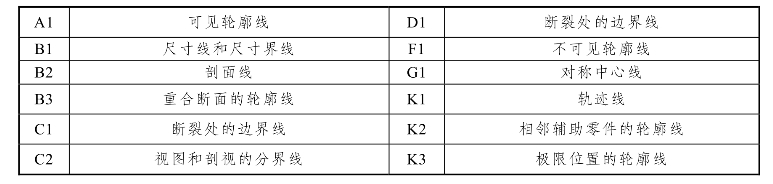

表2.4

5.尺寸标注

尺寸标注是机件尺寸量化的唯一手段。

尺寸标注的基本规则：

①机件的真实大小以标注尺寸为准。

②尺寸一般以“mm”为单位，如采用其他单位要在技术要求中特别注明。

③尺寸要标注清晰，不多不少。

尺寸组成：尺寸由尺寸界线、尺寸线、箭头、尺寸数字组成。

*要点：

①尺寸界线一般与尺寸线垂直，超出2 mm，尺寸界线由中心线、轮廓线引出。

②尺寸线平行于所标线段，大尺寸在小尺寸外，标直径、半径时要通过圆心。

③尺寸线、尺寸界线都为细实线。

④尺寸线端头为箭头（1∶4，3.5～4 mm）或45°斜线（h）

⑤尺寸数字在尺寸线对中处（可断开或上方），参见图2.7。

⑥标半径加R，直径加Ф，球加SФ、SR。

⑦标半径、直径、尺寸线一般要通过圆心。

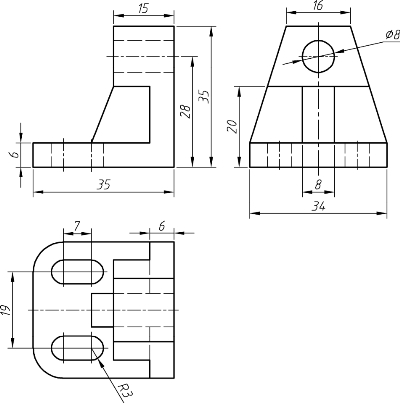

图2.7　尺寸标注

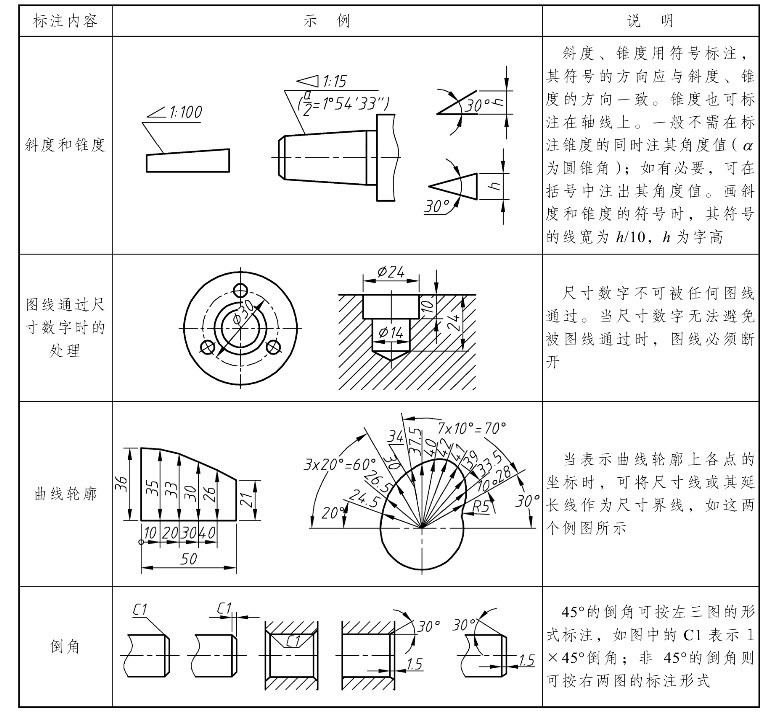

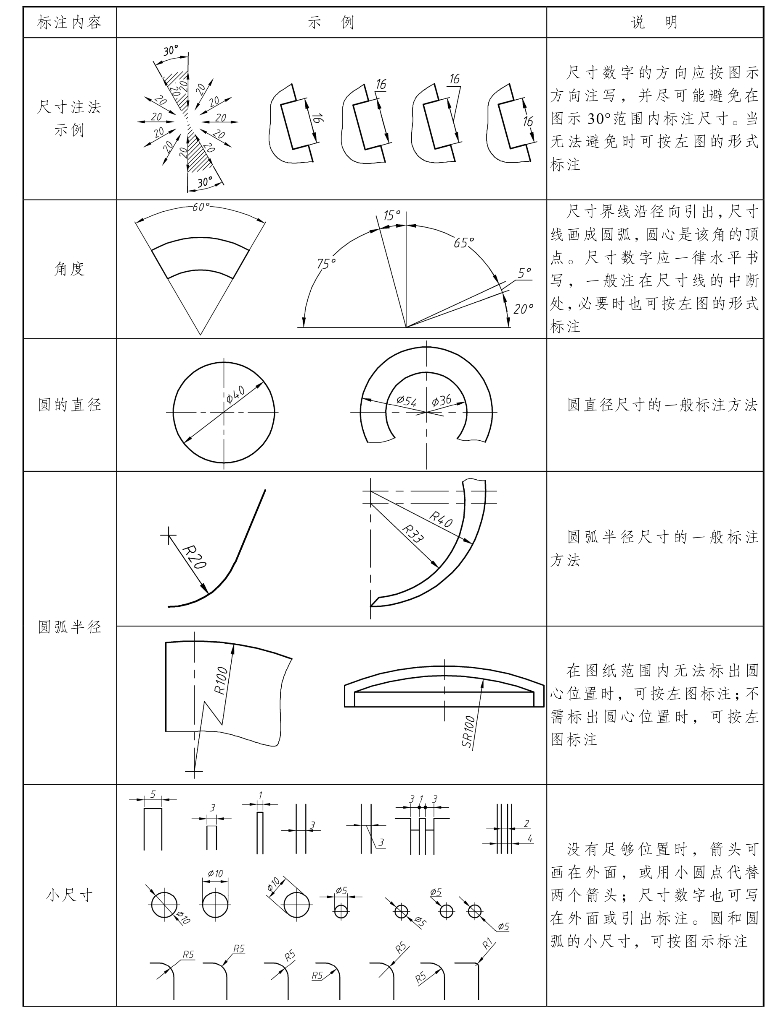

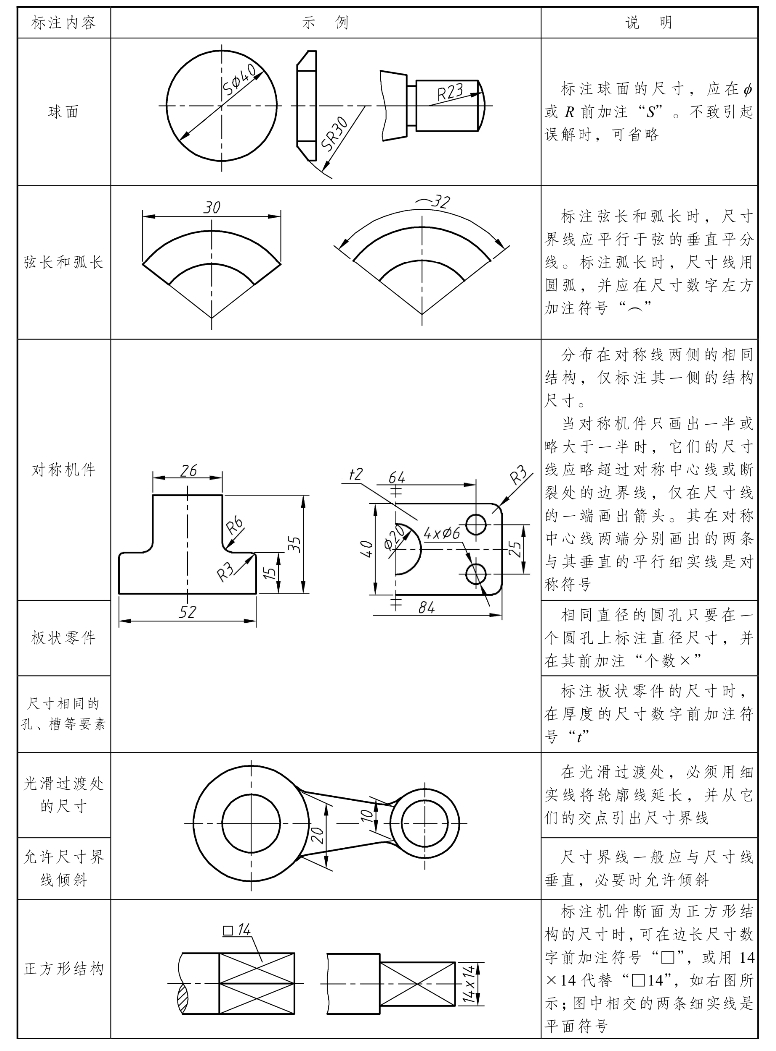

表2.5列出了GB/T 4458.4—2003规定的一些尺寸注法示例，未详尽处可查阅该标准。

表2.5

续表

续表
