1.STEP7项目结构

在SIMATIC Manager中，一个自动化工程项目包括SIMATIC PLC站点、通信网络和HMI组态等。每个SIMATIC站点配置了项目中使用的CPU模块，在CPU中又包含一个由符号表、源文件和程序块组成的用户程序，如图3-9所示。

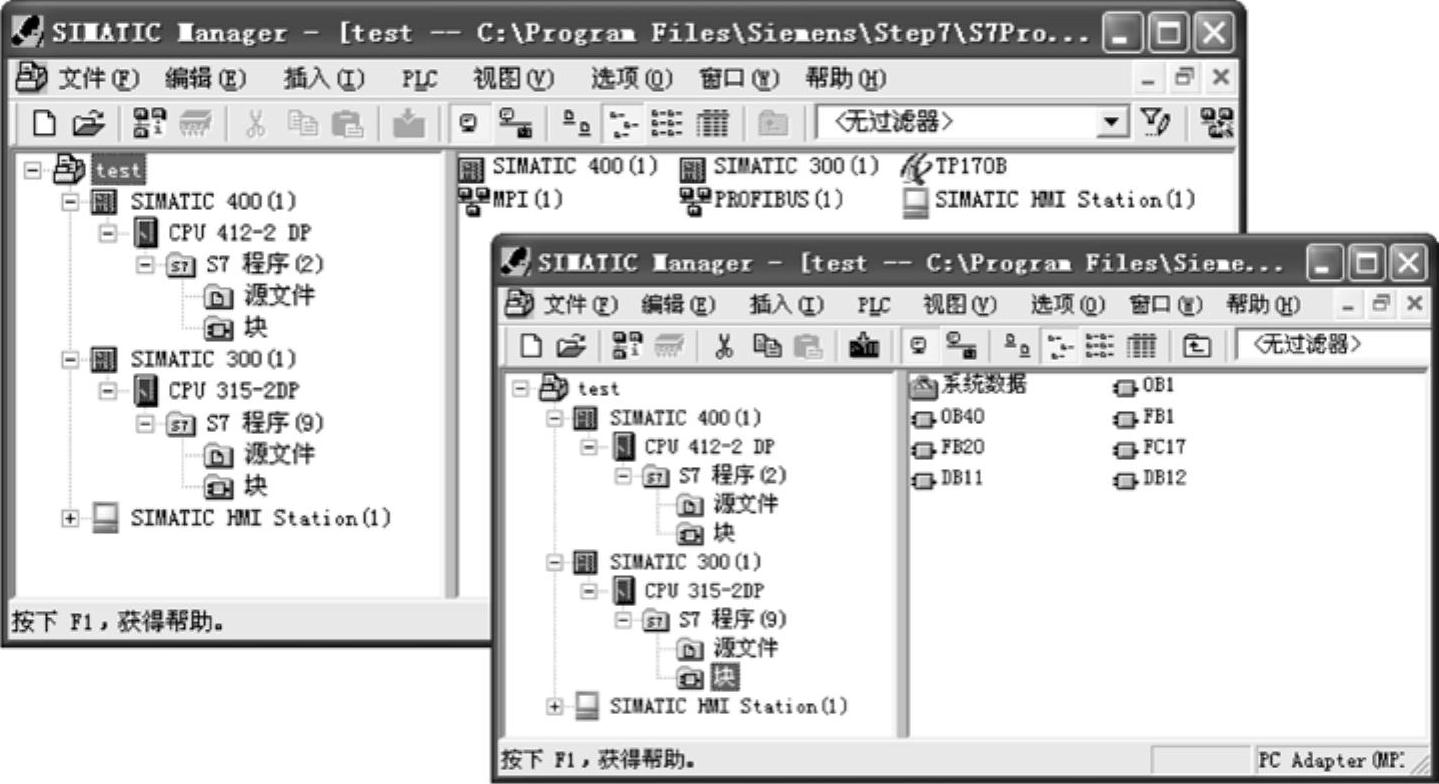

图3-9 STEP7项目结构

2.创建新项目

在SIMATIC Manager的“文件”下拉菜单中点击“新建”选项，或者点击工具栏中的“新建”按钮，弹出新建项目对话框，如图3-10所示。输入项目名称，选择项目存储路径。

在SIMATIC Manager中选中项目名，在“插入”下拉菜单中点击“站点”，选择与工程项目中所使用的CPU类型相匹配的站点，如图3-11所示。

3.项目属性设置

在SIMATIC Manager中选中项目名，按鼠标右键弹出下拉菜单，选择“对象属性”，打开项目属性设置窗口，如图3-12所示。

(www.daowen.com)

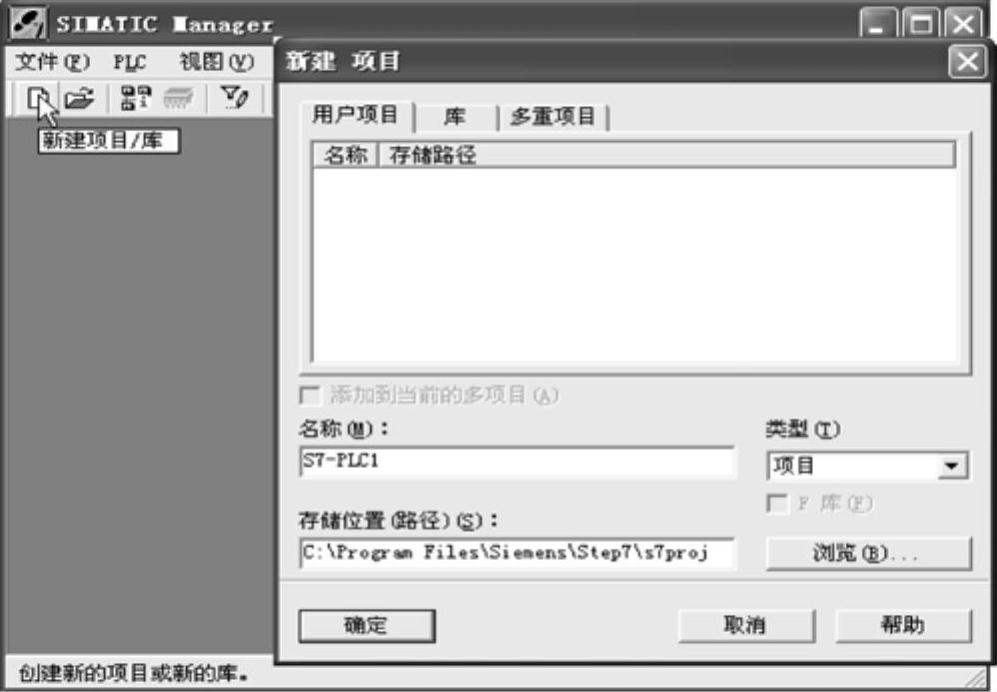

图3-10 直接创建一个项目

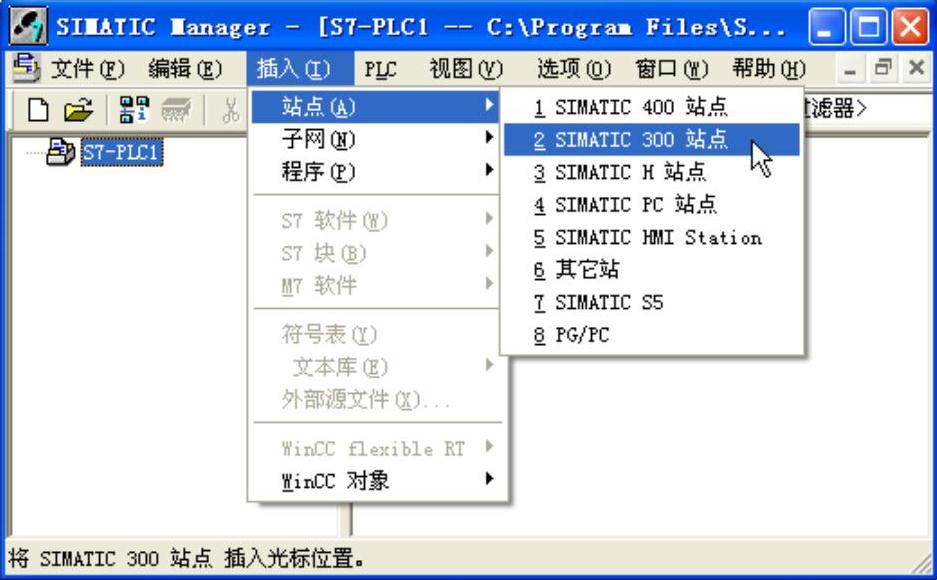

图3-11 在项目中插入站点

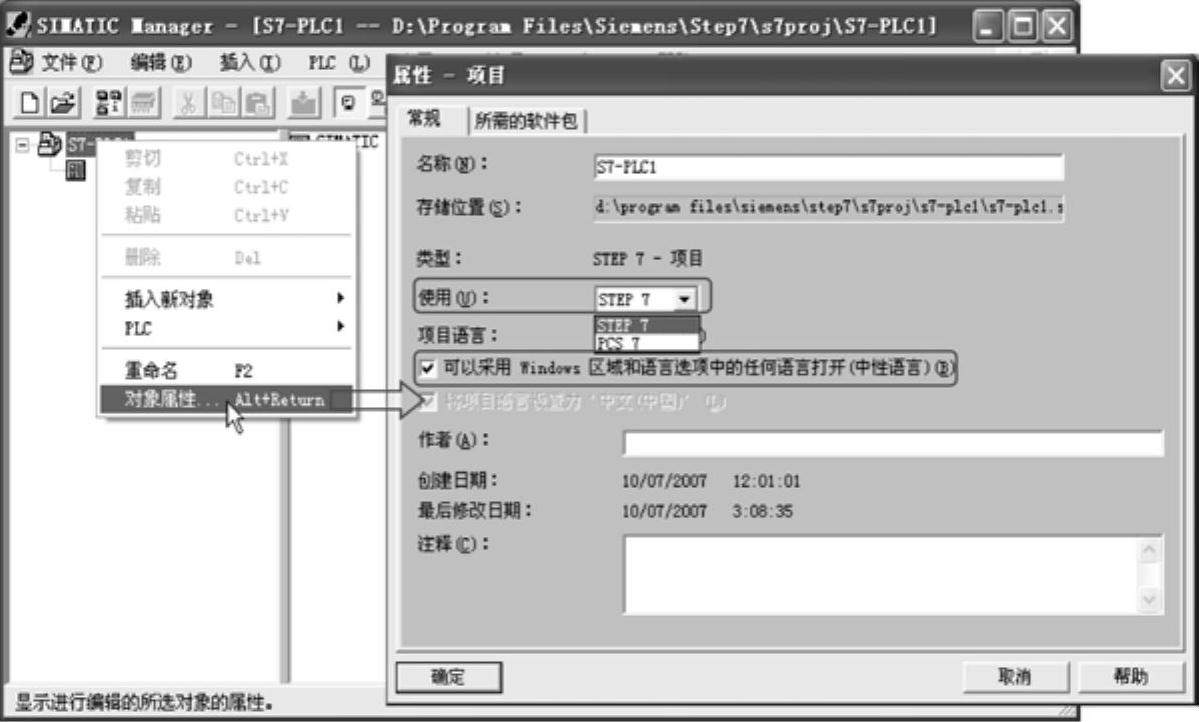

图3-12 设置项目属性

对于“使用”项目选项，如果选择STEP7，则每个程序块都可以单独下载到CPU中；如果选择PCS7，则不能将单个程序下载到CPU，必须选中整个站一起下载，如图3-13所示。如果选中程序块时工具栏中的按钮“下载”无效，则需要检查一下项目的属性是否为PCS7。

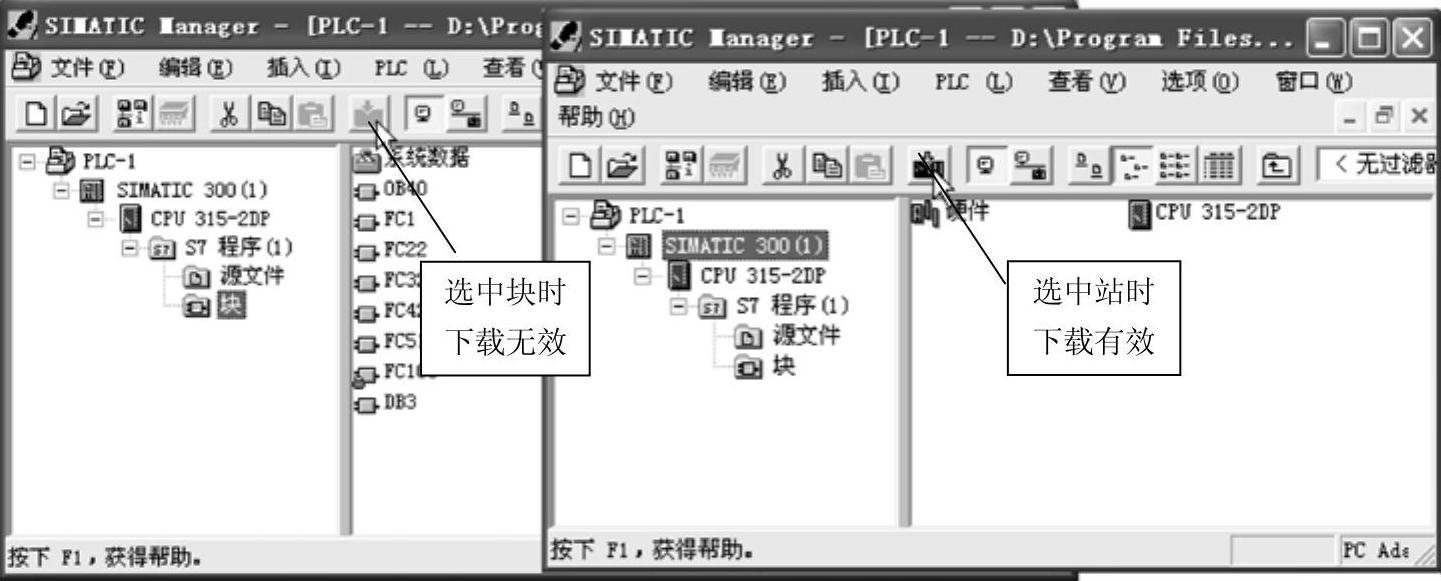

图3-13 PCS7项目下载

激活项目属性中的“可以采用Windows区域和语言选项中的任何语言打开（中性语言）”，在其他编程器上打开该项目时，不受编程器的Windows区域和语言选项设置的限制。
