理论教育 压延成型薄膜的配方设计

压延成型薄膜的配方设计

时间:2023-06-23 理论教育 版权反馈
【摘要】:压延成型薄膜用料配方设计应注意下列事项。为改善农膜的防尘性,用料配方中应加木糖醇甘油酯等辅助料。要求耐低温性能好的薄膜用料配方中应加入癸二酸二辛酯。8)软质制品为延长其使用寿命和提高耐候性、原料配方中可少量加些螯合剂、紫外线吸收剂和抗氧剂。为防止薄膜表面形成雾滴,原料配方中要加入防雾滴剂。压延PVC软质薄膜配方和PVC人造革配方见表3-1和表3-2。

压延成型薄膜的配方设计

压延成型薄膜用料配方设计应注意下列事项。

1)原料配方中的各种辅助材料要有较好的热稳定性,与其他种成型(挤出吹塑法成型)薄膜生产方式相比,要求材料的耐热稳定性能更好些。

2)塑料制品、特别是塑料薄膜,使用过程中在温度、阳光和氧的作用下,其性能下降、发黄、变脆的时间会加快。注意用料配方中要选用有较好耐老化性能的稳定剂。

3)选料要注意薄膜制品的柔软性,特别是在低温环境中使用时应具备的柔软性,以防止薄膜发脆、强度下降而破裂。

4)薄膜使用时应有防尘和防雾滴性。使用中由于增塑剂的析出及薄膜的静电效应影响,空气中的灰尘极易吸附在膜的表面,用于农业棚膜时会影响透光,使透光率下降,则大棚内的温度也会随之下降,影响农作物的生长。为改善农膜的防尘性,用料配方中应加木糖醇甘油酯等辅助料。

5)压延薄膜成型应选用悬浮法SG2或SG3型聚氯乙烯树脂。

6)增塑剂的加入量(质量份)应为45%~50%。常用增塑剂为邻苯二甲酸二辛酯(DOP)。所以用其为主增塑剂,是因为这种增塑剂有较好的综合性能。也可用部分二异辛酯、二仲辛酯等来代替。可用邻苯二甲酸二丁酯与DOP并用,因为它与PVC相容性好、易成型,而且价格便宜。要求耐低温性能好的薄膜用料配方中应加入癸二酸二辛酯。

7)热稳定剂推荐用金属皂类助剂,如钡/镉皂和钡/镉/锌皂并用。钡、镉应用比例为(3~5)∶1时效果良好。用量为2~3份。

8)软质制品为延长其使用寿命和提高耐候性、原料配方中可少量加些螯合剂、紫外线吸收剂和抗氧剂。为防止吸尘,配方中要加入些季铵类化合物(是一种外用抗静电剂)。为防止薄膜表面形成雾滴,原料配方中要加入防雾滴剂。

压延PVC软质薄膜配方和PVC人造革配方见表3-1和表3-2。(www.daowen.com)

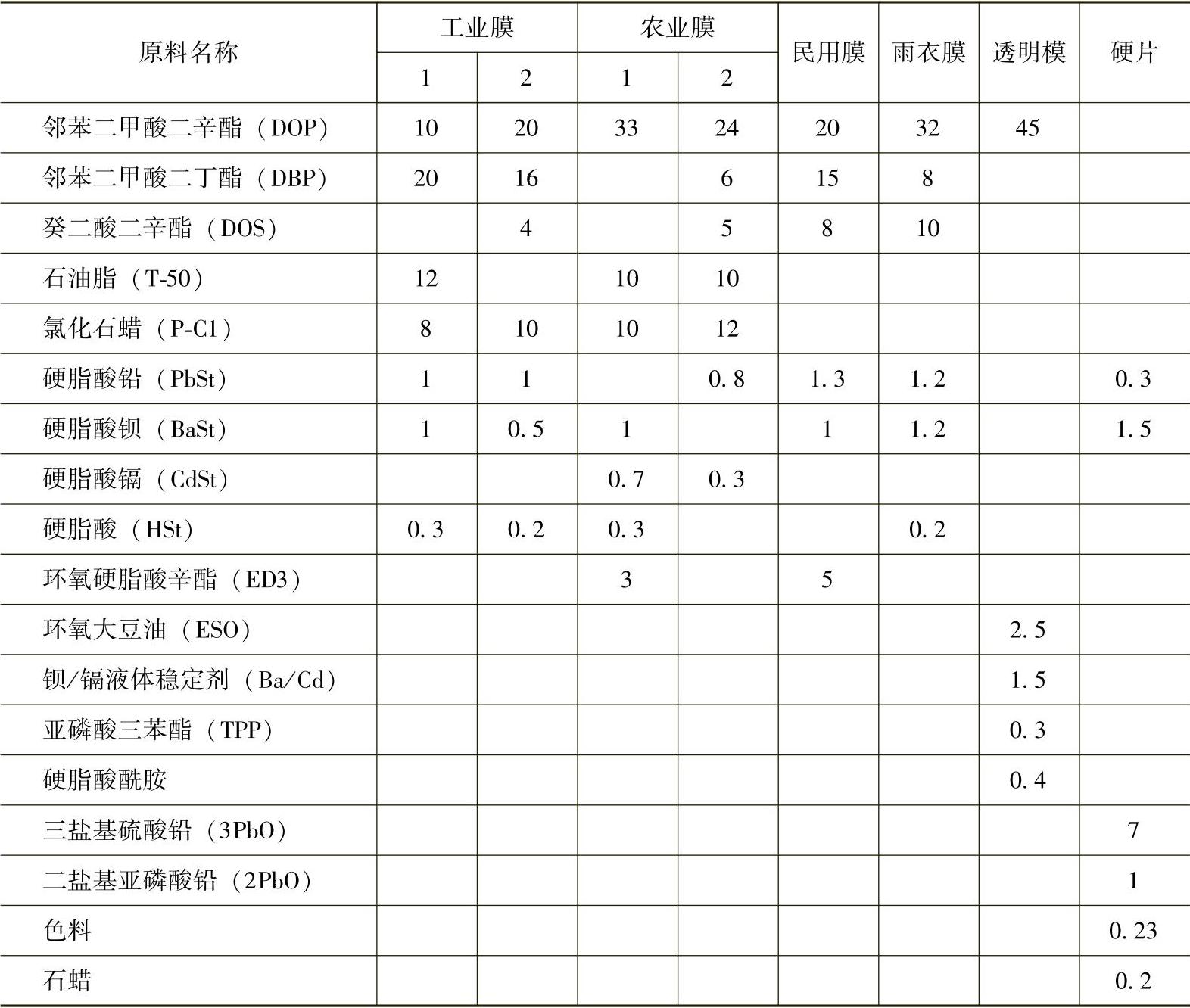

表3-1 压延PVC软质薄膜配方(质量份)


(续)

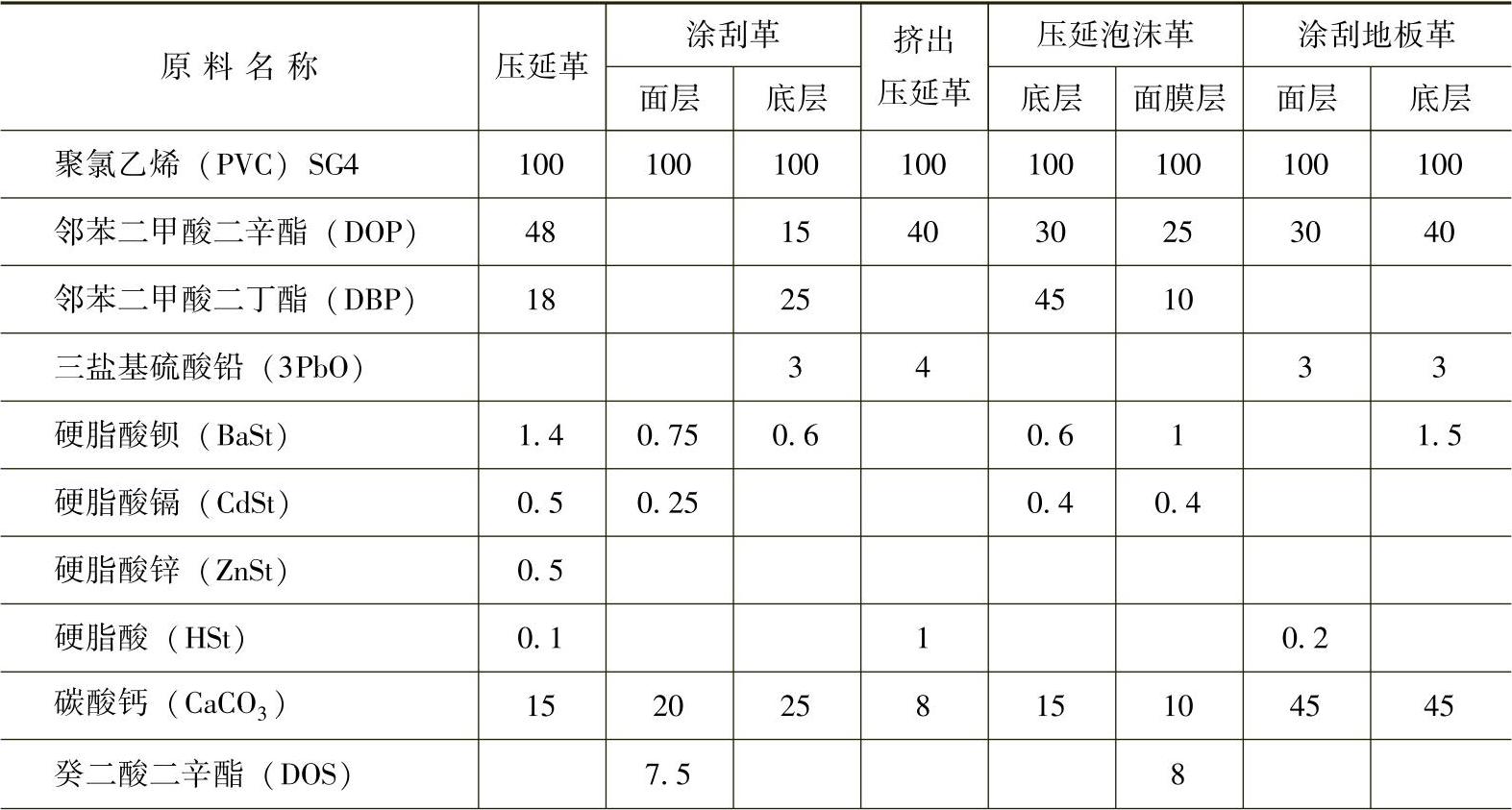

表3-2 PVC人造革配方(质量份)

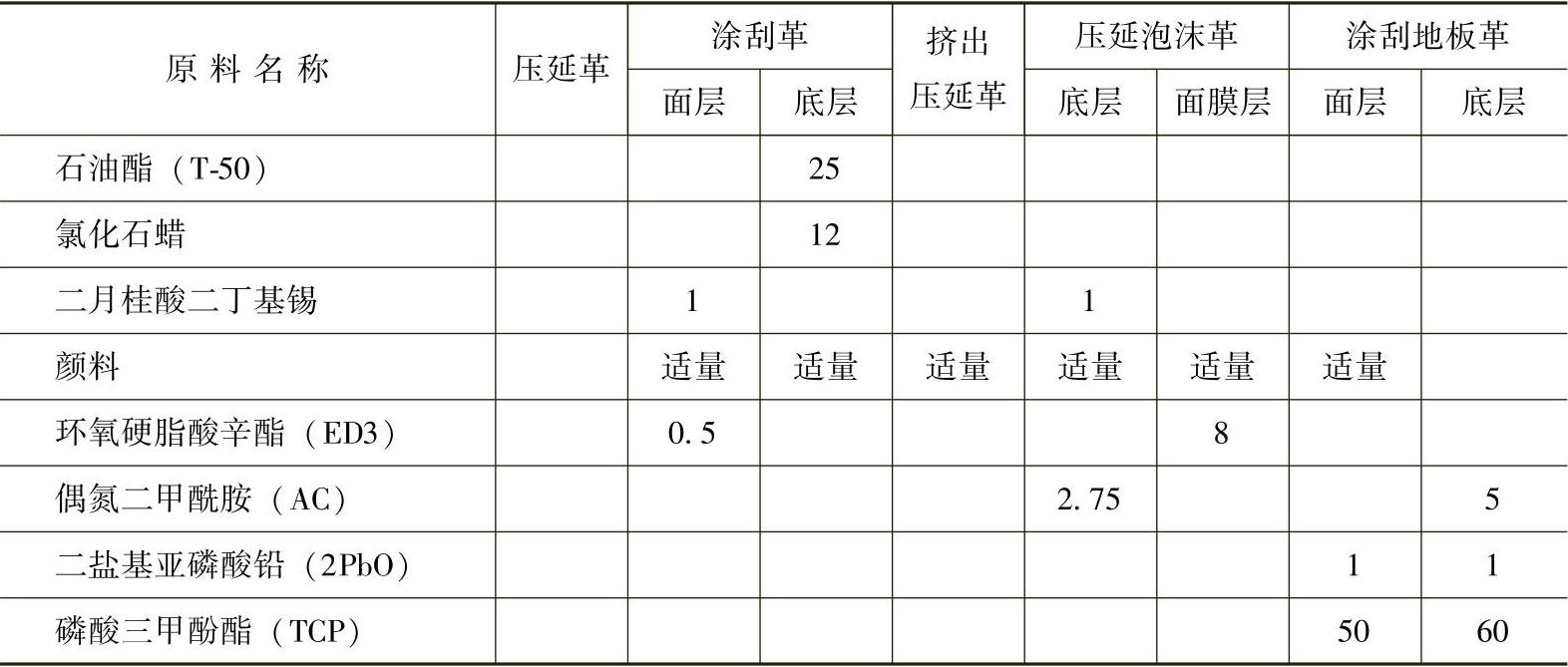

(续)


注:涂刮法人造革面层料中的主要原料是采用乳液法生产的PVC树脂。

免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。

我要反馈
