聚对苯二甲酸乙二醇酯（PET）是饱和二元醇通过缩聚反应而成的线型高分子聚合物。聚对苯二甲酸乙二醇酯和聚对苯二甲酸丁二醇酯（PBT）通称为热塑性聚酯。

1.性能与特征

聚对苯二甲酸乙二醇酯未干燥前呈透明状态，干燥后为乳白色，密度为1.30～1.38g/cm³，无定形玻璃态，温度为69℃，熔点为250～265℃，制品长期使用温度为120℃，吸水率低（约为0.13%），制品成型收缩率大（约为0.7%～1%），燃点高（着火点为480℃）；制品在热塑性制品中最强韧，而且在较宽的温度范围内有较好的物理力学性能，其薄膜的拉伸强度与铝膜相当，是PE膜的9倍，但撕裂强度不如PE膜；透明率90%；电绝缘性能优良，在高温高频下，电性能仍然较好；耐化学性良好，在较高温度下也能耐高浓度的氢氟酸、磷酸和醋酸等，不耐碱，在热水中煮沸易水解。

PET树脂的性能参数见表1-140。

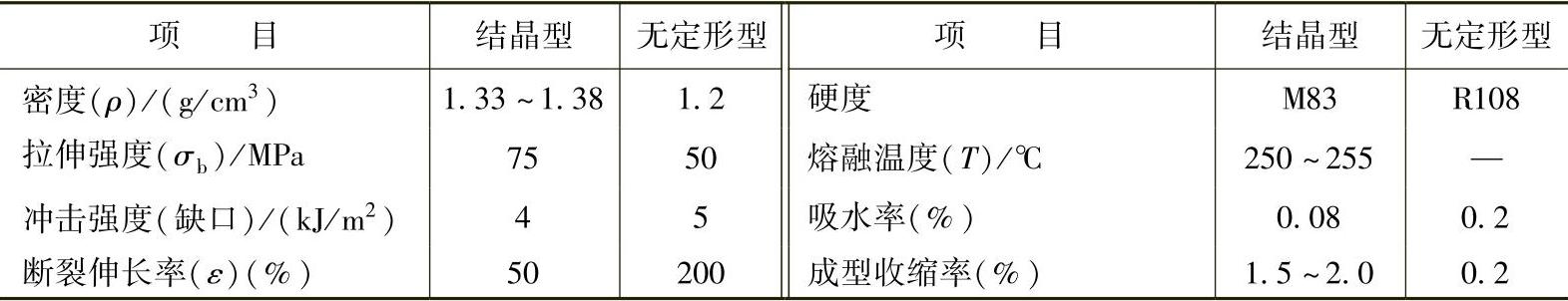

表1-140 PET树脂的性能参数

2.成型方法与用途

PET树脂的结晶化温度高，成型加工难度较大。一般可用挤出成片，然后经纵横向拉伸成型薄膜，也可用挤出或注射后成型吹塑容器类制品，薄膜还可真空镀铝、铜或银金属层。

PET树脂主要用途是用作纤维，其次用做薄膜和工程塑料。纤维主要用于纺织工业。

薄膜用做电气绝缘材料，如电容器、电缆间绝缘，电动机、变压器、印刷电路和电线电缆的包扎材料；用作片基和基带，如电影片基，X射线片基、录音录像带基；各种复合膜是工业、食品和医疗器械、电器零件的包装材料；另外，薄膜还可用于真空镀铝、铜或银，制成金属化薄膜，用做金银线、微型电容器薄膜及各种装饰品等。

挤出-吹塑和注射-吹塑成型包装容器，聚酯瓶具有透明、质轻、强度高，耐化学药品腐蚀、气密性好等优点。用于装含有二氧化碳气体的各种饮料瓶，也可用于装各种酒、醋和食用油及化妆用品等。(www.daowen.com)

注射成型PET制品用原料，一种是增黏的PET料，用来注-拉-吹瓶制品；另一种是用于注射工程制件料、即用玻璃纤维增强的FR-PET料。表1-141列出国内部分PET生产厂牌号及特点用途，可供应用时选择参考。表1-142为杜邦中国集团公司产PET性能。

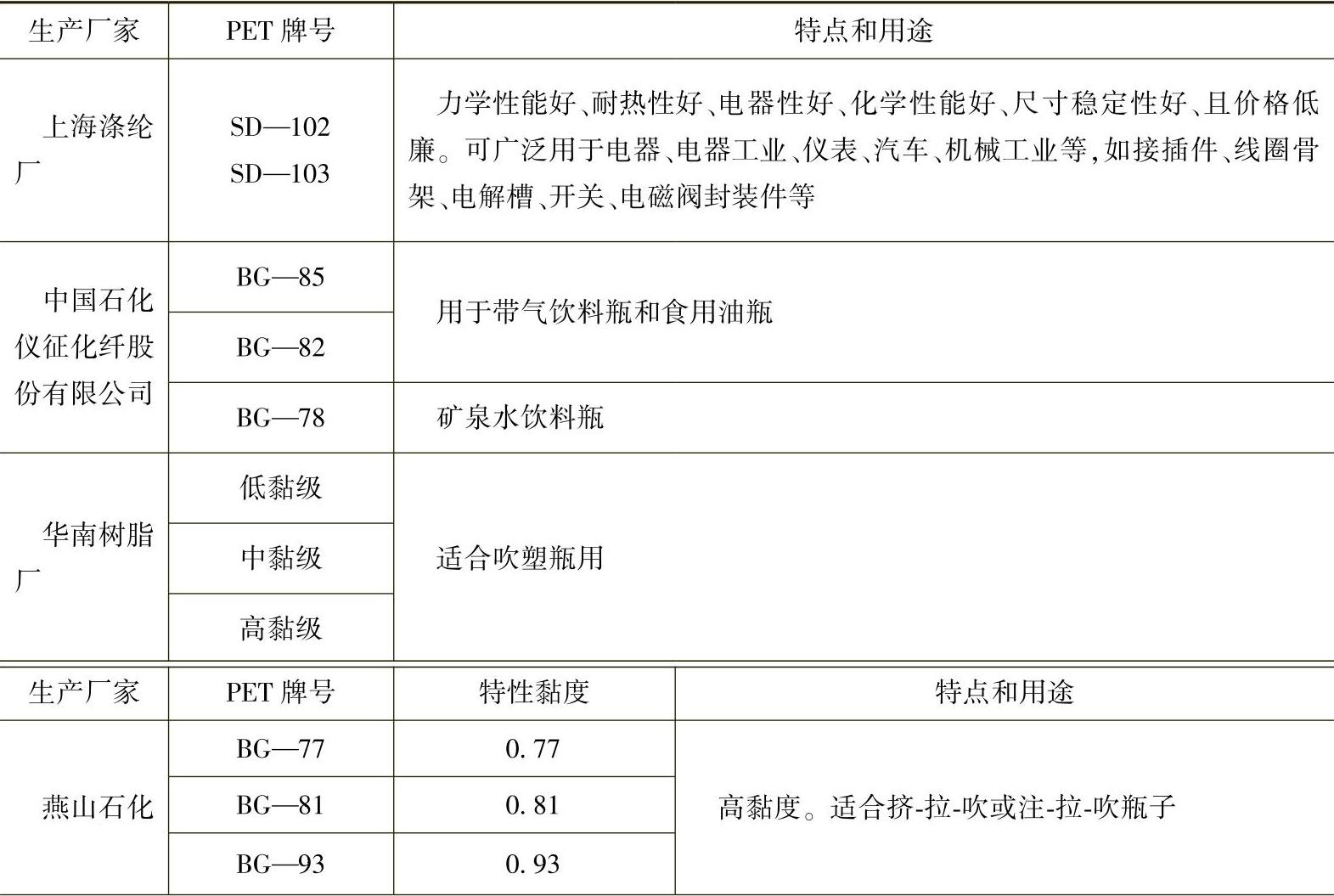

表1-141 PET注塑制品用料生产厂产品牌号及原料特点和用途

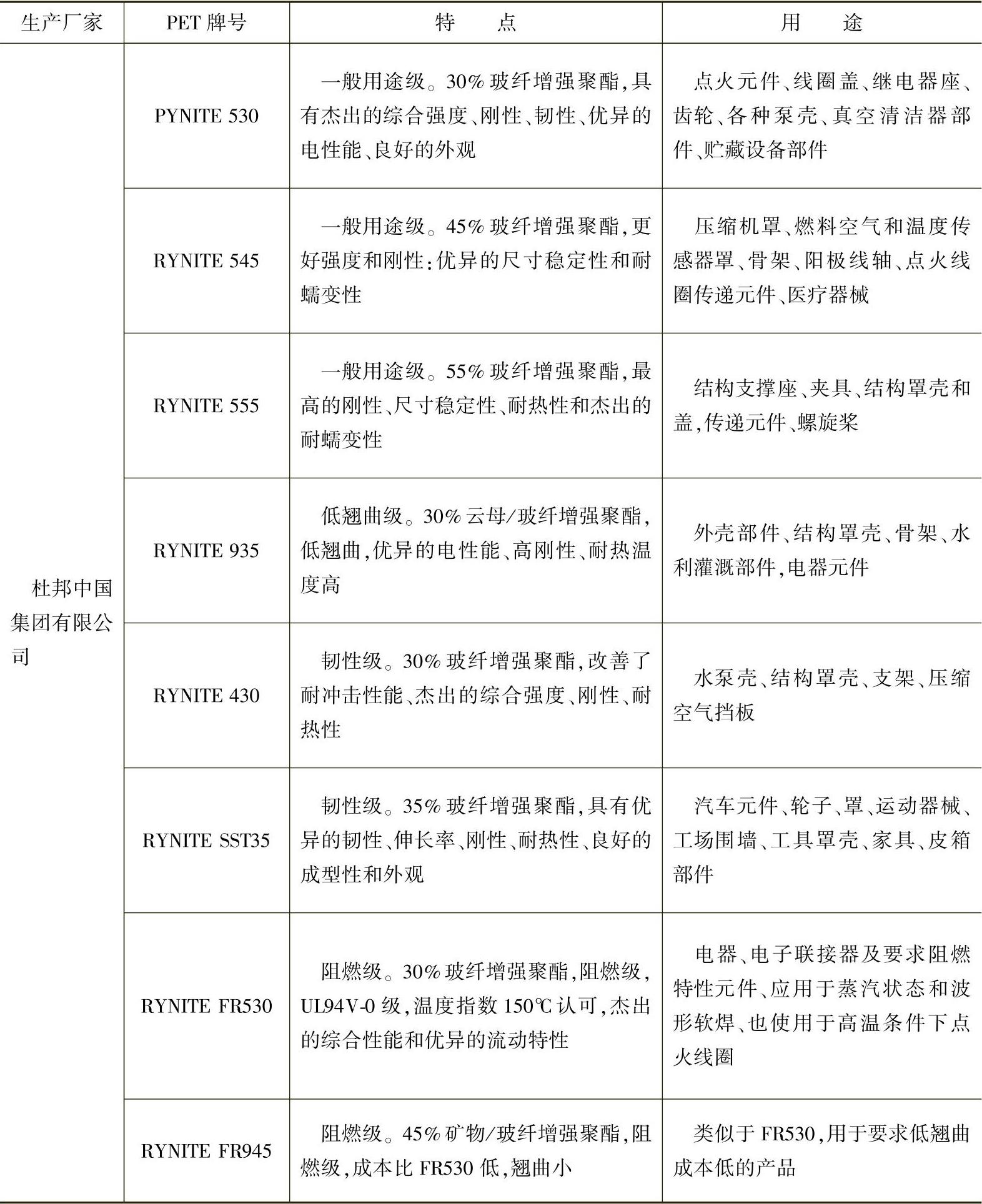

（续）

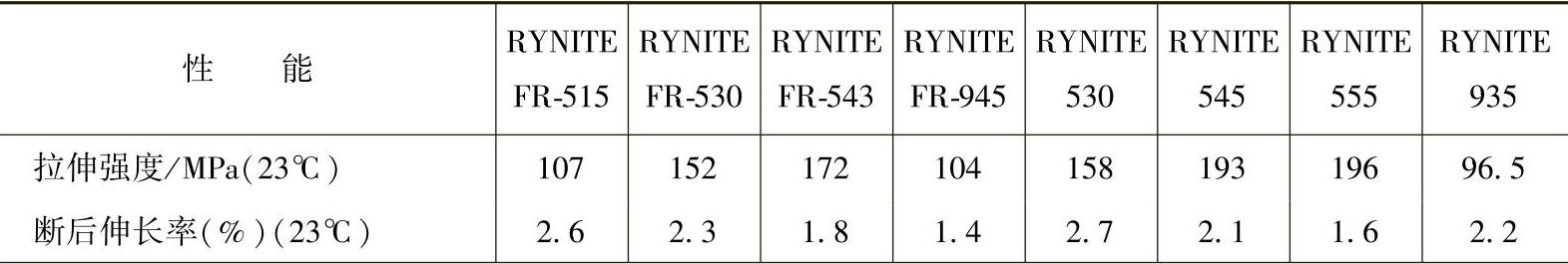

表1-142 杜邦中国集团有限公司PET性能

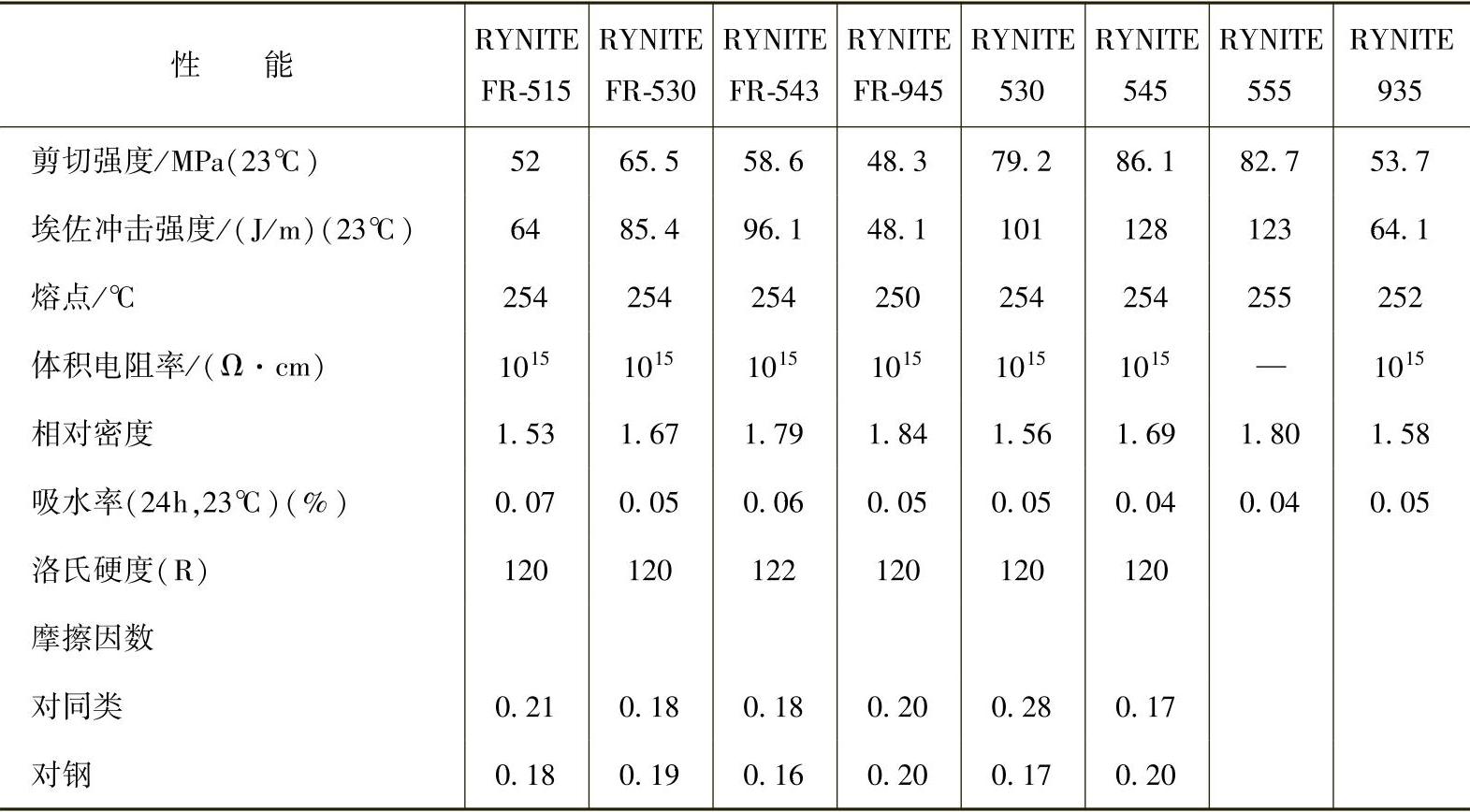

（续）

BET是一种吸湿性聚合物、水分过高（应小于50μg/g）、会发生水解反应、使PET黏度下降，导致制品力学性能和透明度下降。原料投产前要在120～130℃左右温度下干燥处理。干燥时间5～8h。干燥后的原料要存放在120℃保温箱或料斗内。注意存放时间不得超过2h，否则要重新对原料进行再干燥处理。
