聚甲醛（POM）是一种没有侧链、主链上含有许多重复醛基（—CH₂—O—）、高密度、高结晶型聚合物。按其原料和合成方法及分子结构的不同，可分为均聚甲醛和共聚甲醛。均聚甲醛是三聚甲醛或甲醛的均聚物，共聚甲醛是三聚甲醛、少量二氧五环和水的共聚物。

1.性能与特征

聚甲醛树脂为浮白色，不透明，易着色，其制品表面光滑，有光泽；有良好的综合性能，其强度、刚性、耐冲击性能和耐蠕变性等都很好，耐疲劳性在热塑性塑料中最佳，耐磨性和电性能优良，吸水性低；制品形状尺寸稳定，但成型时收缩率较大；有良好的耐农药性和耐油性，但耐强酸、强碱、酚类和有机卤化物性差；使用温度为-40～100℃，可在85℃水中、105℃空气中、有机溶剂、无机盐溶液和润滑剂中长期使用。聚甲醛的性能参数见表1-135。

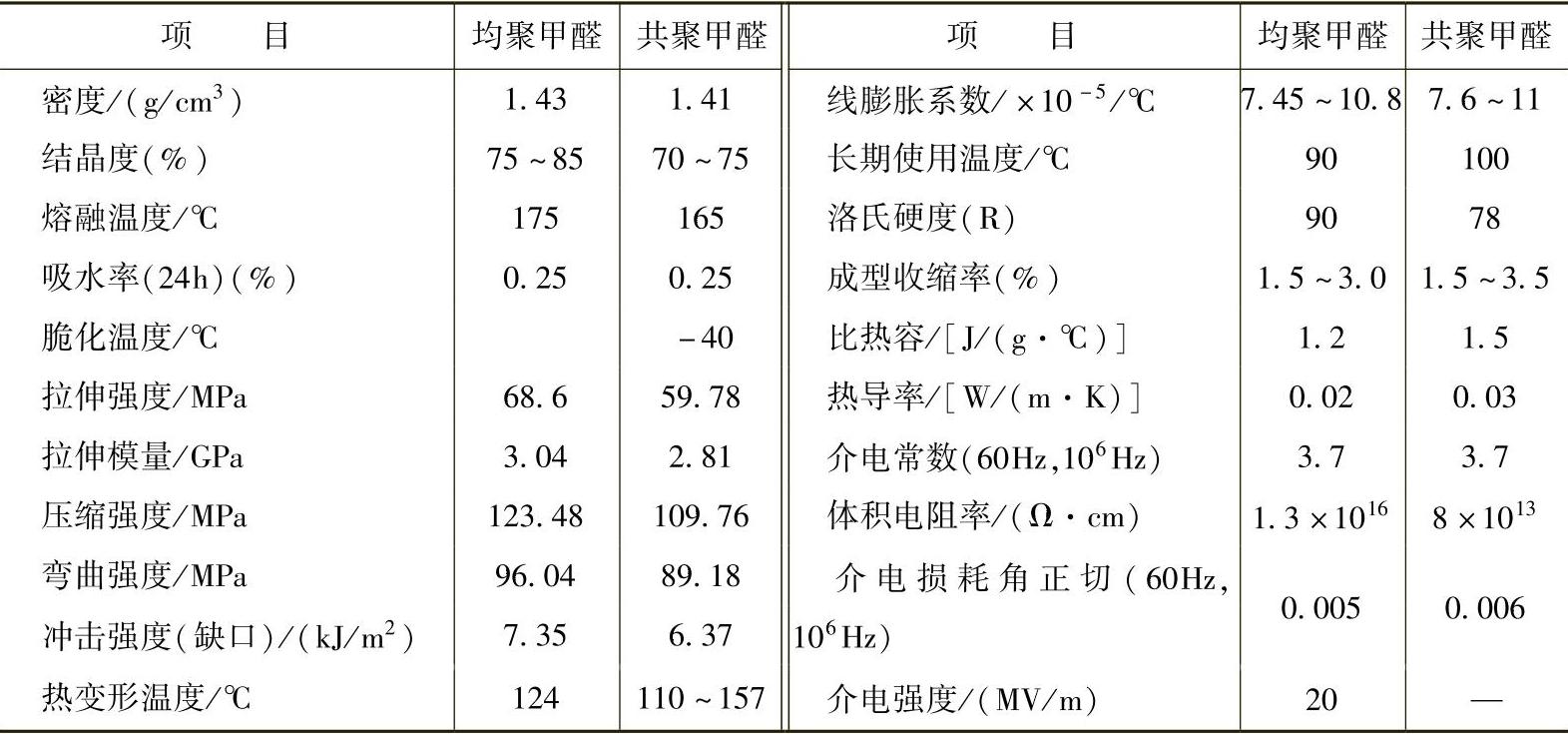

表1-135 聚甲醛性能参数

均聚甲醛除有上述性能外，其密度、结晶度、机械强度高。共聚甲醛短期强度、模量、伸长率、热变形温度、抗蠕变性、耐热老化、耐热水性都优于均聚甲醛，成型温度范围也较宽。

共聚甲醛性能参数见表1-136。

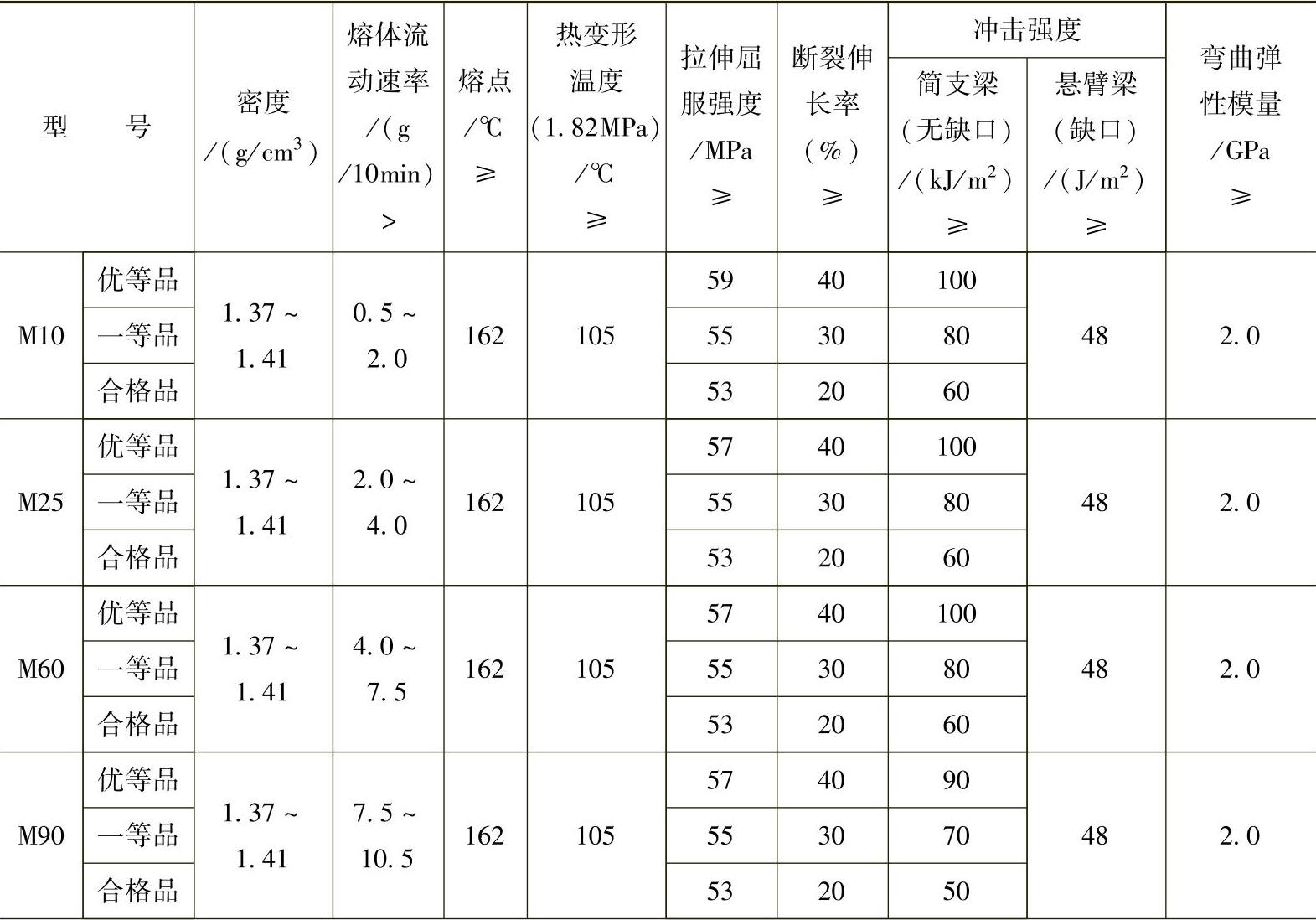

表1-136 共聚甲醛树脂性能参数

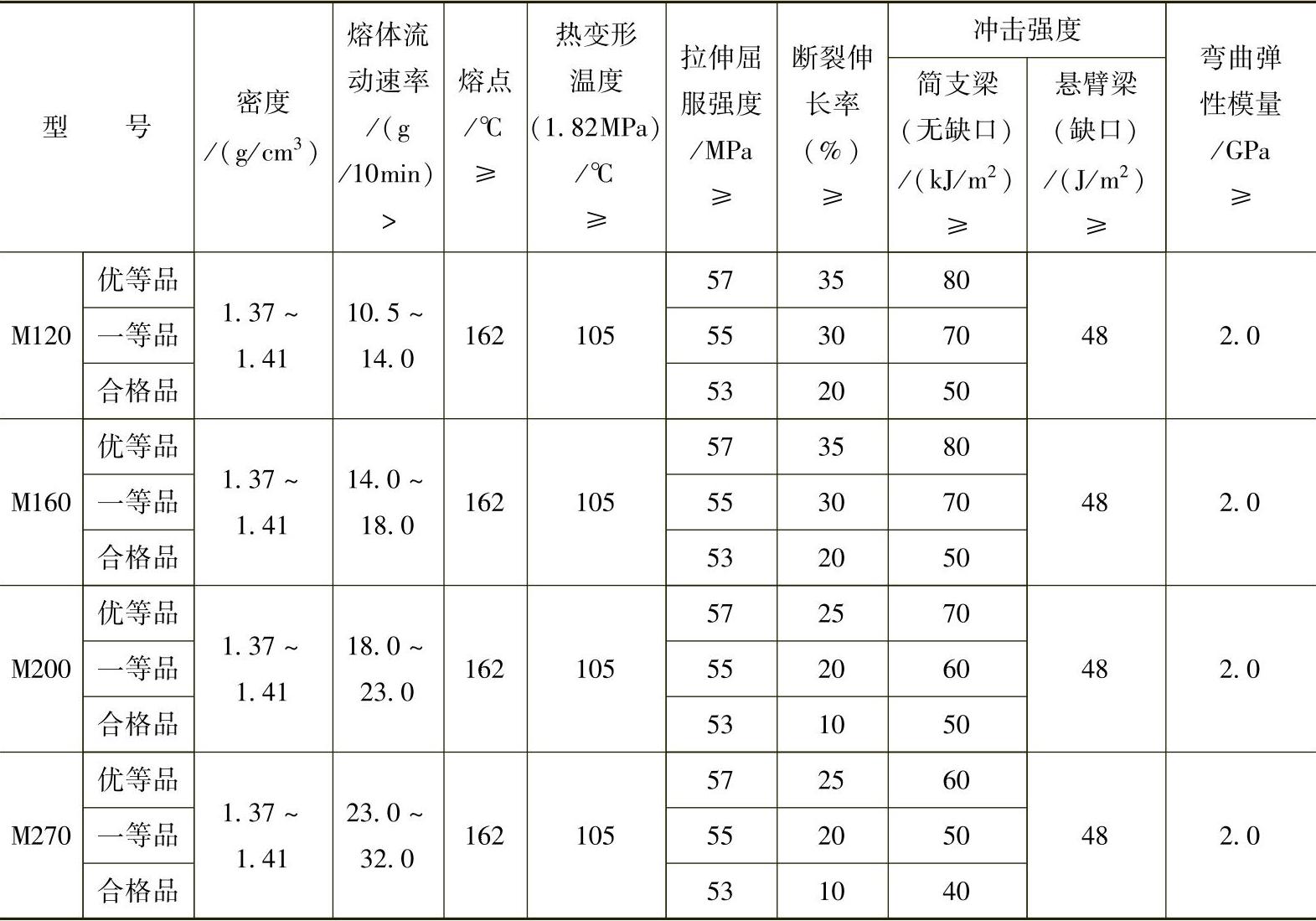

（续）

2.成型方法与用途

聚甲醛树脂可用一般热塑性塑料成型方法加工，如注射、挤出、吹塑和喷涂等，但应用较多的还是注射法成型制品。树脂成型制品前应在90～100℃的烘箱中干燥处理3～4h，处理后的树脂含水量应不大于0.1%。先把树脂挤出造粒，然后粒料中加入一定比例的填充料、稳定剂及甲醛吸收剂，混合搅拌均匀后再挤出造粒，则此料即可注射成型制品。

聚甲醛制品是较理想的工程塑料，注射成型的制品可代替铜、铝、铸锌和钢等金属，广泛应用在农业机械、汽车、电子电器、仪表和建筑、轻工各行业中。如在汽车方面，可制作排水阀门、散热器箱盖、水泵中叶轮、加热器风扇、轴承架、制动器和方向盘上用零件等；在机械设备中，用来制作轻负荷齿轮、联轴节、泵体外壳和泵用零件、机床导轨及机床用零件等；在电器方面，用来制作电话、无线电、录音机、录像机、电视机、电子计算机和传真机中零件等；在日常生活中，用于制作水箱、水龙头、窗框、水管接头、水表壳体和燃气表中零件等；由于聚甲醛无毒性、不污染环境，还可大量应用在食品机械设备中，如传动齿轮、轴承及支架等。

聚甲醛树脂成型制品前应在90～100℃的烘箱中干燥处理3～4h，处理后的树脂含水量应不大于0.1%。先把树脂挤出造粒，然后粒料中加入一定比例的填充料、稳定剂及甲醛吸收剂，混合搅拌均匀后再挤出造粒。则此料即可注射成型制品。(www.daowen.com)

国内部分聚甲醛生产厂的产品牌号及特点与用途见表1-137，聚甲醛性能见表1-138，上海溶剂厂产聚甲醛树脂性能见表1-139。

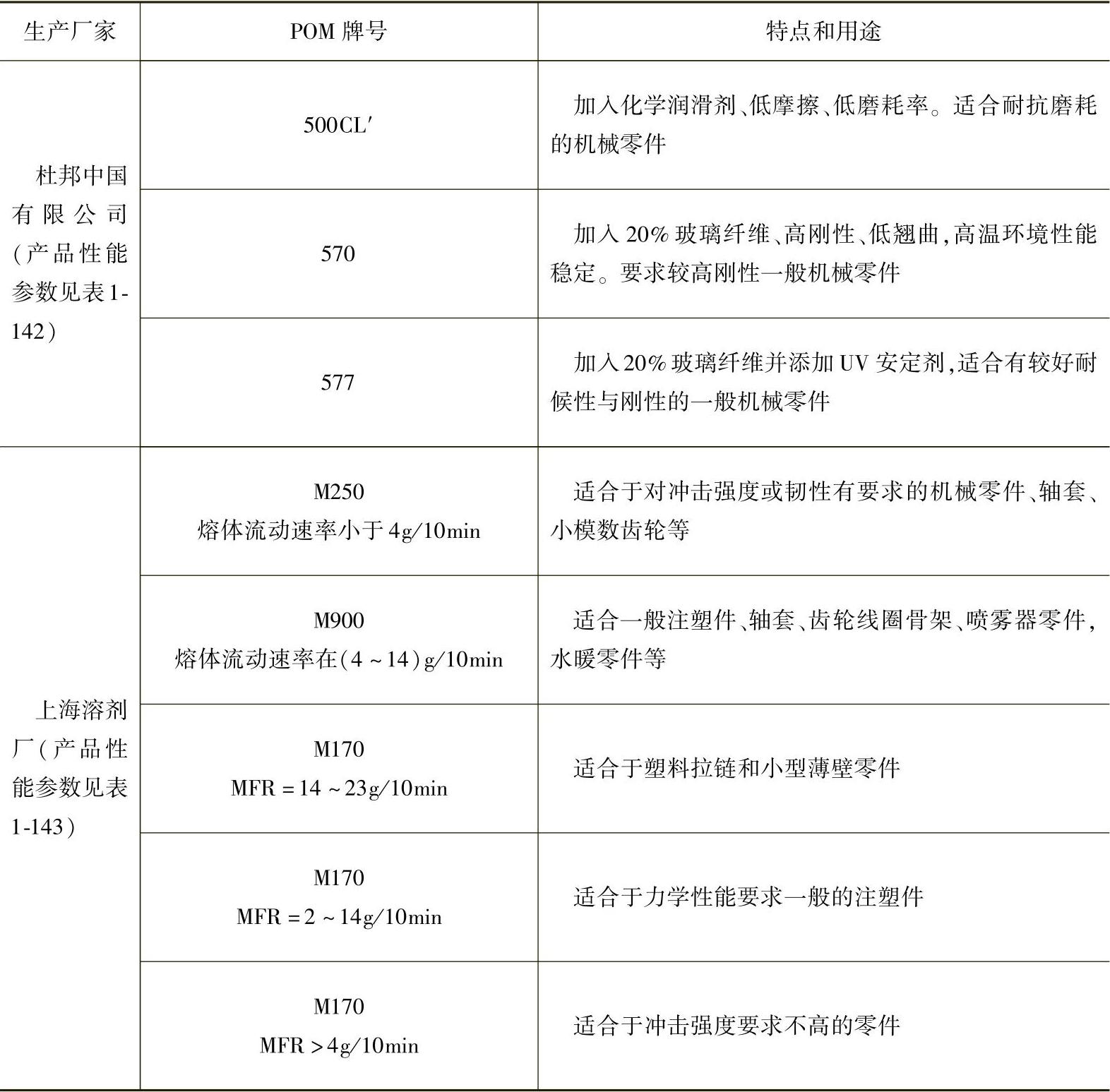

表1-137 聚甲醛注塑制品用料生产厂及产品牌号、特点和用途

（续）

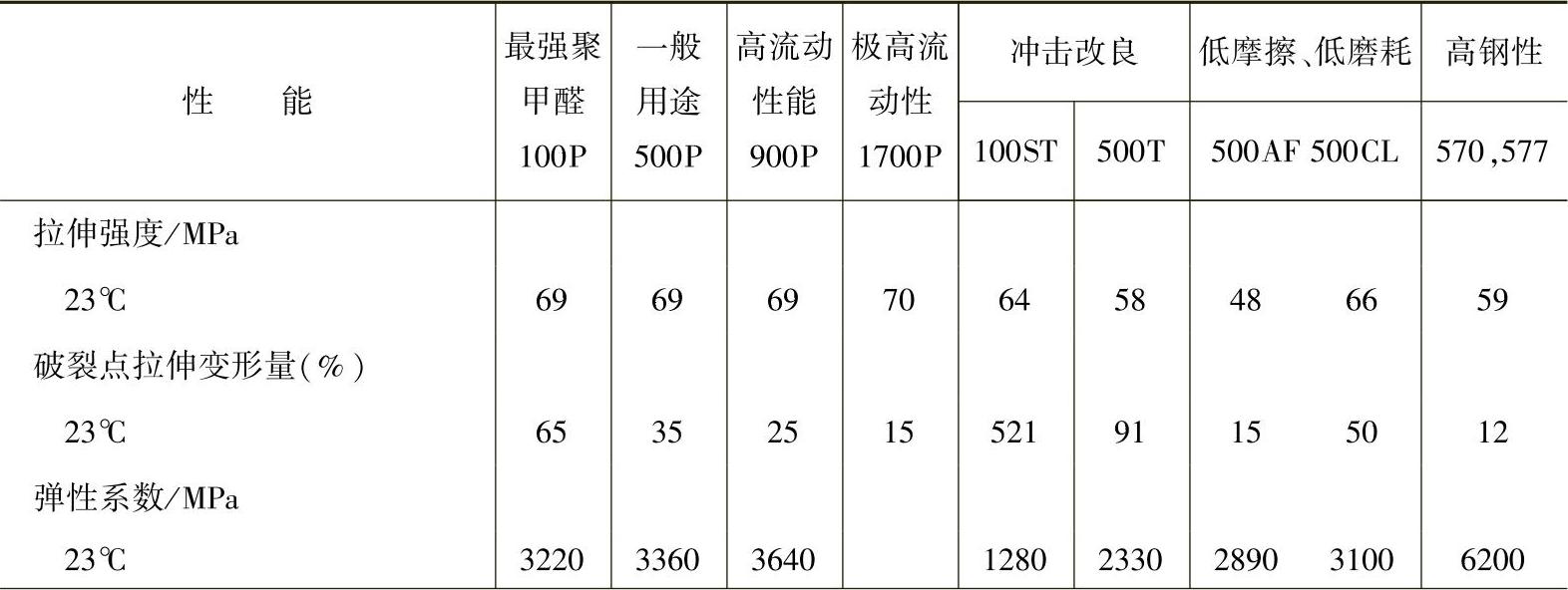

表1-138 聚甲醛性能

（续）

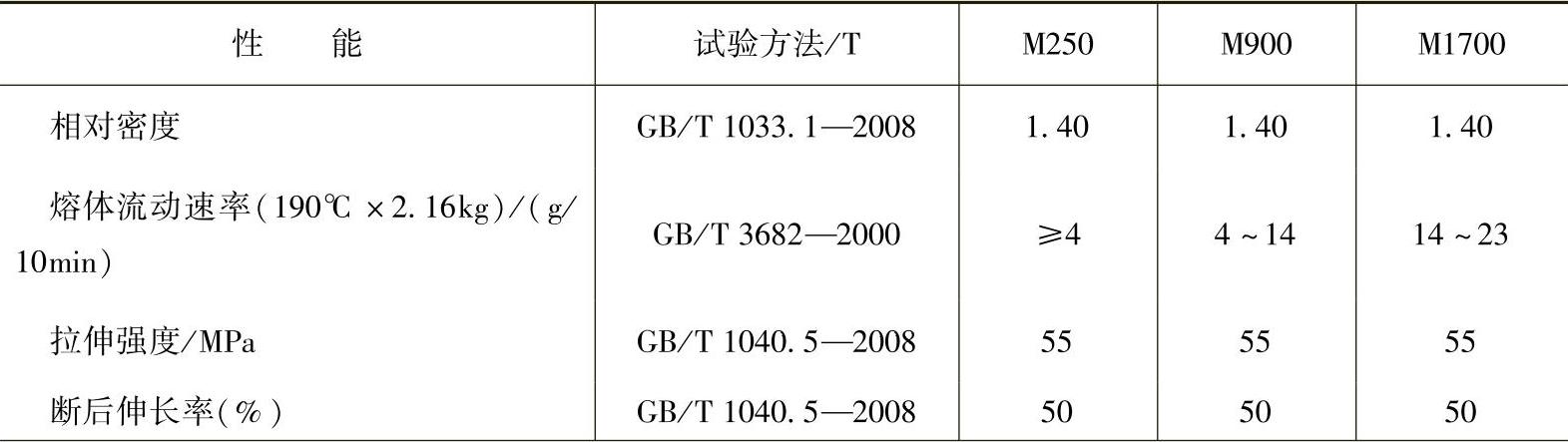

表1-139 上海溶剂厂产聚甲醛树脂性能

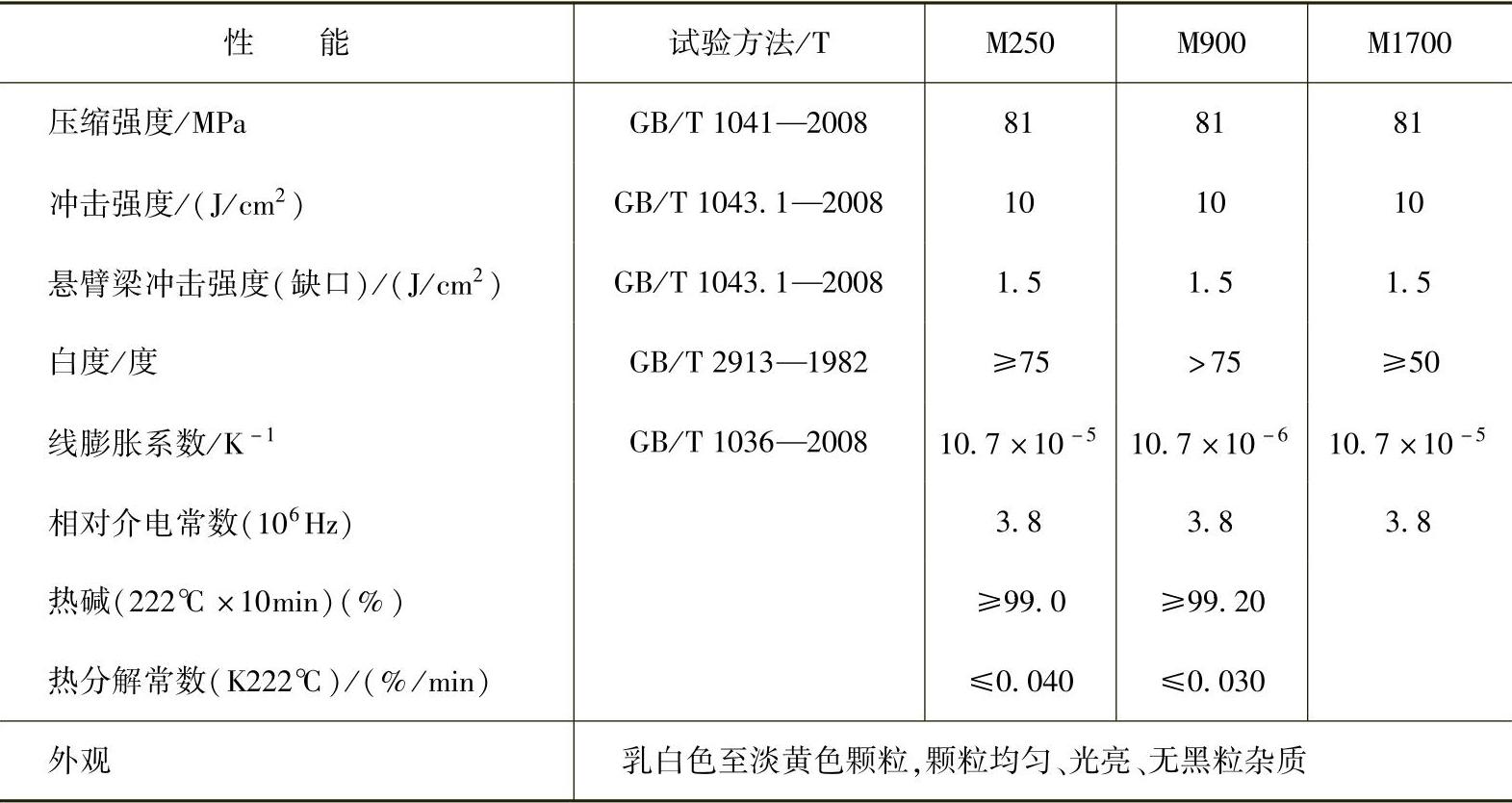

（续）
