聚碳酸酯（PC）是在大分子主链中含有碳酸酯链节的高分子化合物的总称。聚碳酸酯的生产方法有酯交换法和光气化法。目前应用量最大、用途较广的是双酚A型芳香族聚碳酸酯和工程塑料玻璃纤维增强聚碳酸酯。

1.性能与特征

聚碳酸酯为透明、白色或微黄色聚合物，无定形，无味，无毒；制品刚硬，耐冲击，有良好的韧性，吸水率较低；力学性能优良。但耐疲劳强度低，容易产生开裂；耐热性和耐寒性较好，应用温度范围为-60～120℃，热变形温度为135℃左右，在220～230℃时呈熔融态，分解温度高于310℃；熔融黏度大，流动性差，成型加工难度较大，但着色性好；有较好的电绝缘性、不易燃，有自熄性；耐酸、盐类和油、脂肪烃及醇，不耐氯烃、碱、胺、酮等介质，易溶于二氯甲烷、二氯乙烷等氯代烃类溶剂中。

2.质量

聚碳酸酯（酯交换法树脂）性能（HG/T 2503—1993）见表1-132。

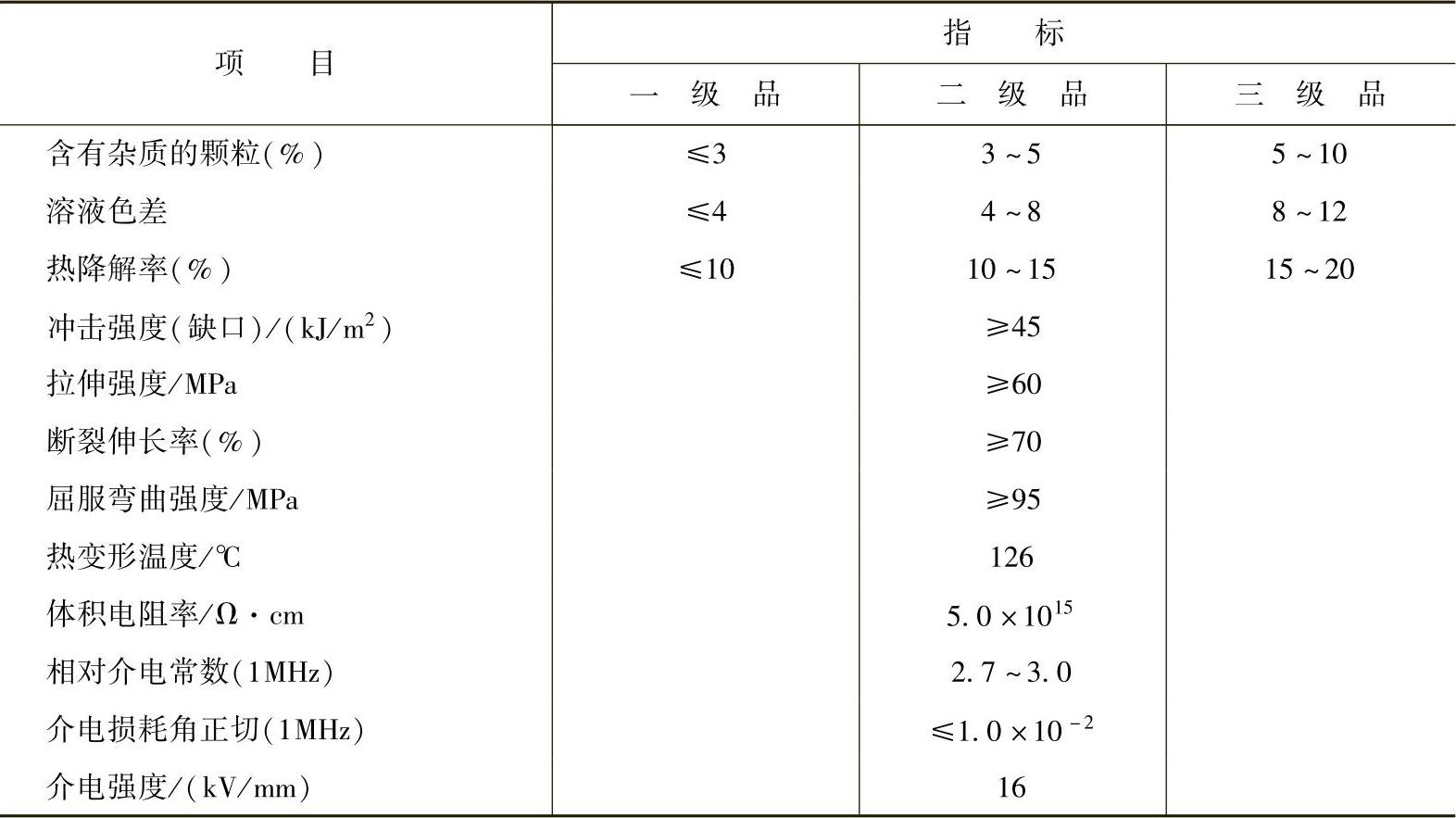

表1-132 聚碳酸酯性能（HG/T 2503—1993）

3.成型方法与用途

聚碳酸酯是一种综合性能优良的工程塑料，其原料干燥后可采用挤出、注射、吹塑和真空成型等方法制作制品。其制品广泛应用在机械、电子电器工业、交通运输和纺织工业、医疗和生活日用品中。

1）机械方面，各种工作负荷不大的齿轮、齿条、凸轮、蜗杆、螺钉、螺母、管件、叶轮、阀门用零件、照相器材用零件及钟表用零件等。

2）电子电器工业中，作电子计算机、电视机、收音机、音响设备和家用电器等的绝缘接插件、线圈框架、垫片、仪表外壳、手电钻外壳、吹风机、灯具和控制器等。

3）生活日用品，太阳眼镜、打火机、烟具、洗澡盆、头盔、灯片、餐具、信号灯体及啤酒瓶等。

4）军工方面，飞机、汽车和船用风挡玻璃、反坦克地雷、枪械握把、潜望境等。(www.daowen.com)

5）其他方面，如纺织工业用各种纬纱管、纱管、毛纺管等，建筑业和农业中用作高冲击强度的玻璃窗和玻璃暖房具，具有很高的安全性和装饰性。

聚碳酸酯吸湿性差，但在高温下对水很敏感，即使在原料中有微量水存在，也会使聚碳酸酯剧烈分解。黏度下降、放出二氧化碳等气体，各种性能严重劣化，塑料变色。成型的制品带银丝、气泡、强度下降或出现破裂等现象。含水量越高，则对制品质量影响越厉害。所以，原料投产前必须进行干燥处理。处理方法可参照表1-133进行。

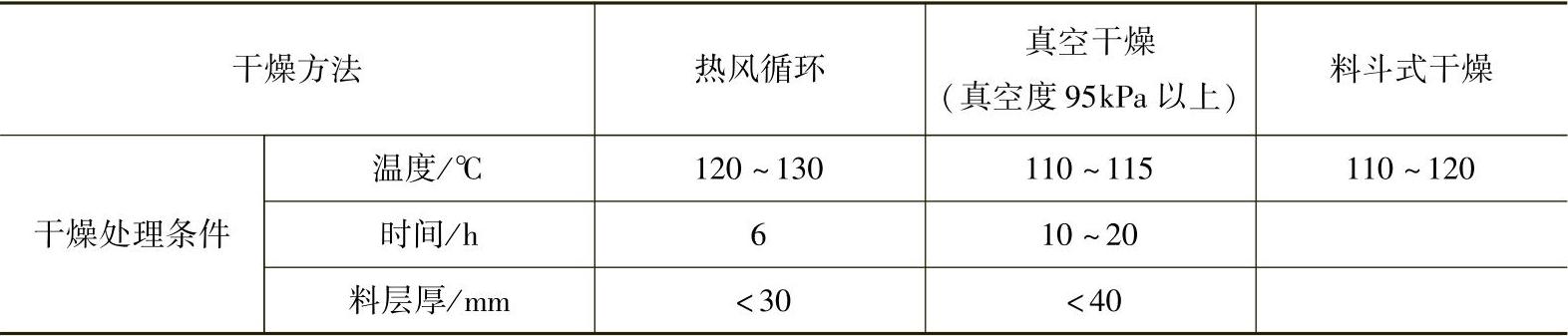

表1-133 聚碳酸酯的干燥处理条件

原料干燥处理后的含水量应小于0.02%，同时注意应立即把干燥后的原料投入料斗中生产。如果存放时间超过30min，则要把干燥后的原料存放在高温（100℃以上）防吸潮的贮槽中。

表1-134列出注射聚碳酸酯制品用料，是国内部分PC生产厂的产品牌号及应用特点，可供应用时选择参考。

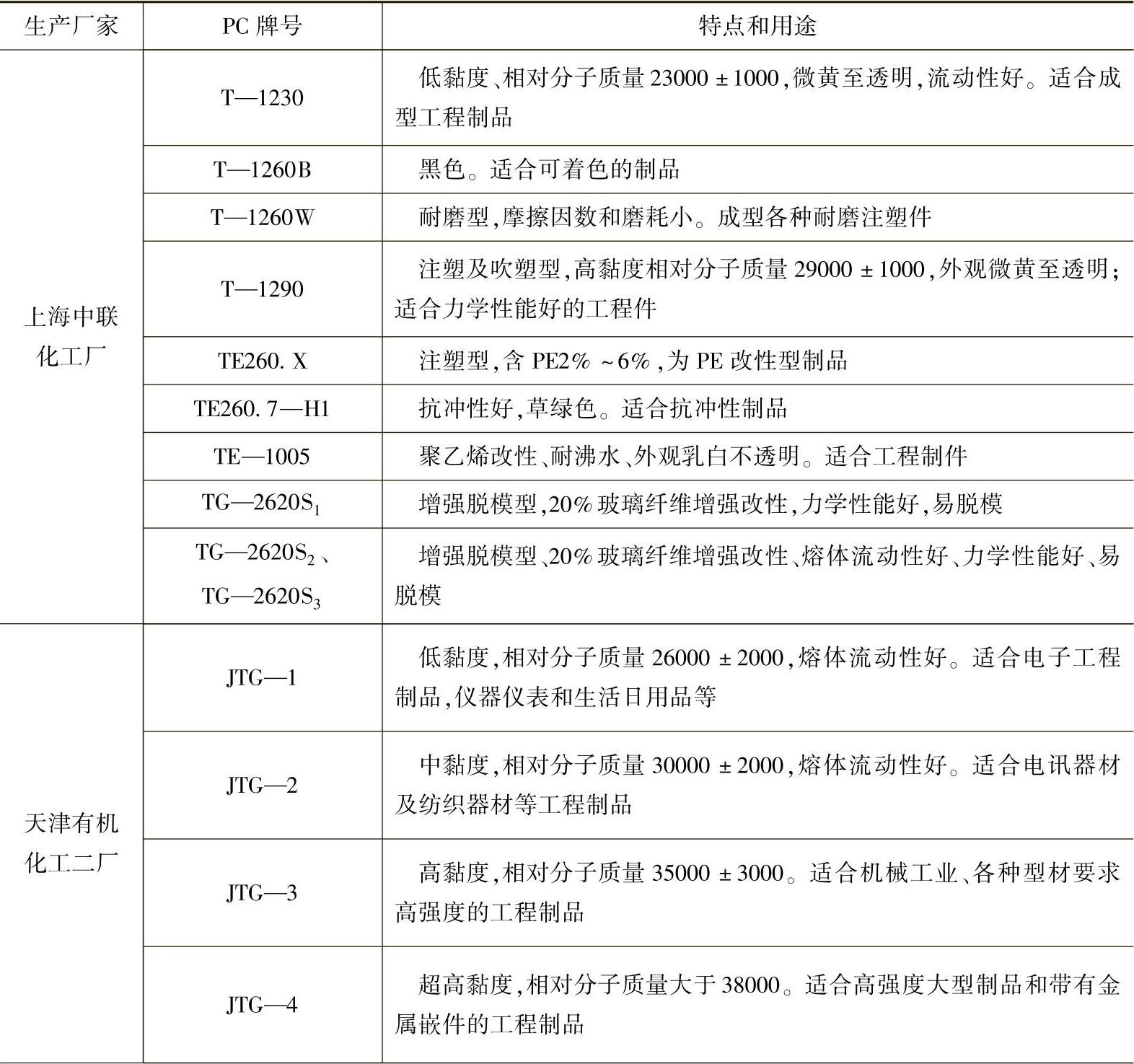

表1-134 PC注塑制品用料生产厂及产品牌号

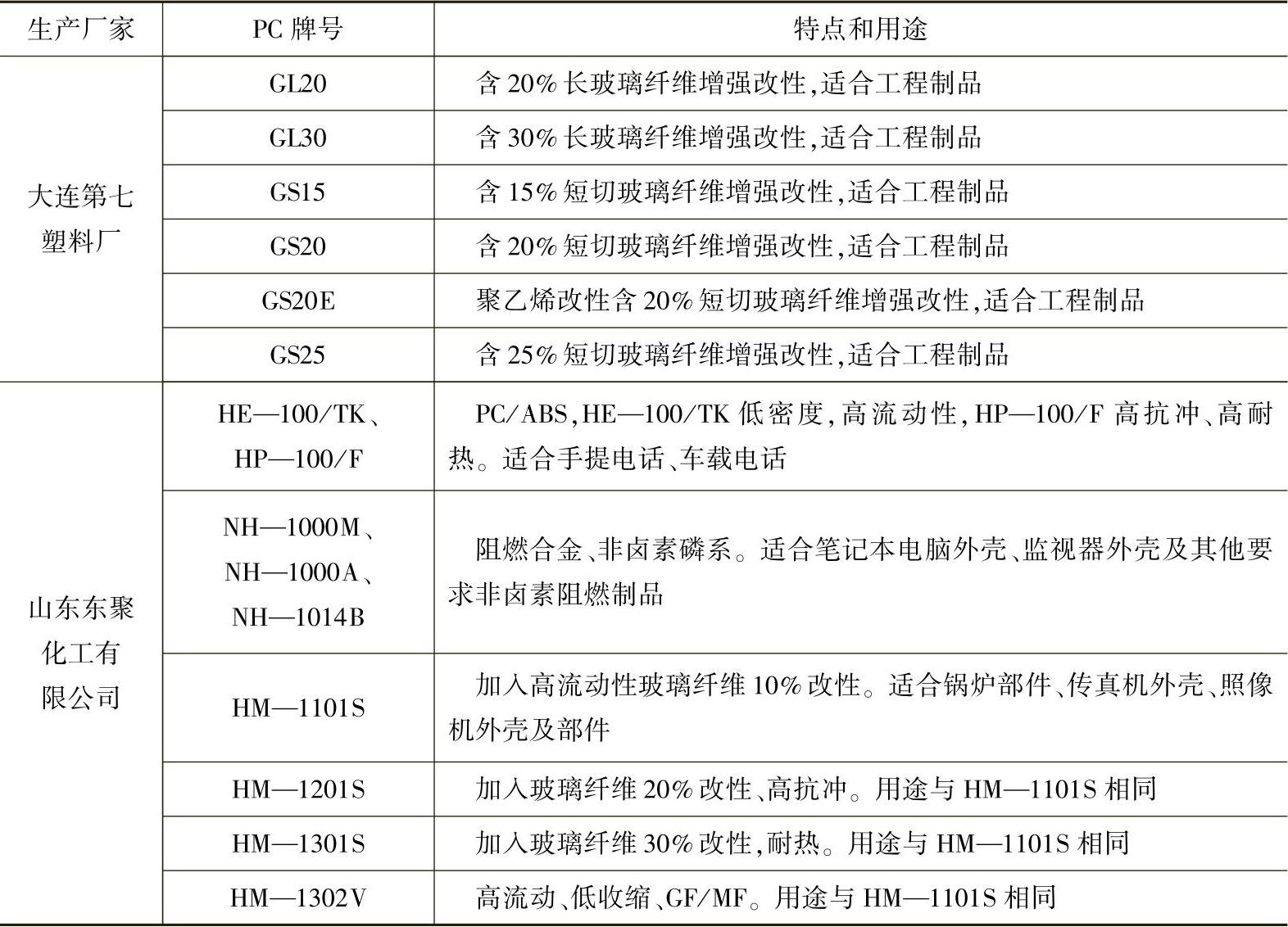

（续）

常州有机化工厂生产的PG-3、PG-4型聚碳酸酯，可用挤出机挤出高强度板材，薄膜及各种型材。
