氯化聚乙烯（CPE或PEC）是由聚乙烯经氯气氯化而成，在其分子结构中含有乙烯、氯乙烯，1，2-二氯乙烯的共聚物，一般含氯量在25%～45%（质量）。

氯化聚乙烯随聚合物相对分子质量、含氯量、分子结构和氯化工艺条件的不同，玻璃化温度和熔点可能会比原来的聚乙烯高或低，可呈现硬质塑料到橡胶状的不同性能。氯化聚乙烯是一种具有优良的耐候性、耐寒性、耐燃性、抗冲性、耐油性、耐化学药品性和耐电气性能的材料；具有极性，只能作为低压绝缘材料用；同时还具有耐臭氧、耐热老化和耐磨耗等性能。

氯化聚乙烯可与多种塑料有良好的混合性。如与PVC共混生产管材、异型材和板材，可增强制品的冲击强度；与聚乙烯或ABC共混，可改善这两种塑料的加工性和耐阻燃性。

不同CPE的性能见表1-41。氯化聚乙烯中含氯量对其性能影响见表1-42。含氯量较低的CPE与LDPE薄膜的性能比较见表1-43。

表1-41 不同CPE的性能

表1-42 氯含量对CPE性能的影响

表1-43 氯含量低的CPE与LDPE薄膜的性能比较

(www.daowen.com)

吉林化学工业公司生产的氯化聚乙烯技术指标见表1-44。

表1-44 吉林化学公司生产的CPE性能

①ML为门尼黏度（大转子）。

氯化聚乙烯可用注射成型和挤出成型法加工。但是，由于CPE中含有大量的氯原子，其成型加工前应在CPE中加入一定比例的热稳定剂、抗氧化剂和光稳定剂，以保护其组成及性能的稳定。含氯量低的CPE也可用旋转模塑和吹塑成型。

目前，氯化聚乙烯在塑料制品行业中主要是用来做PVC、HDPE和MBS的改性剂。在聚氯乙烯树脂中掺混一定比例的CPE后，可用一般PVC加工设备挤出成型管、板、电线绝缘包覆层、异型材、薄膜、收缩薄膜等制品；也可用来涂覆、压缩模塑、层合、粘合等；用作PVC、PE的改性剂，可使产品性能得到改善，使PVC的弹性、韧性及低温性能都得到改善，脆化温度可降至-40℃；耐候性、耐热性和化学稳定性也优于其他改性剂；作为PE的改性剂，可使其制品的印刷性、阻燃性和柔韧性得到改善，使PE泡沫塑料的密度增大等。

目前，国内有多家工厂生产氯化聚乙烯，表1-45列出山东潍坊亚星化工集团总公司和佛山电化厂生产的CPE牌号和产品特点及用途，供应用时选择参考。

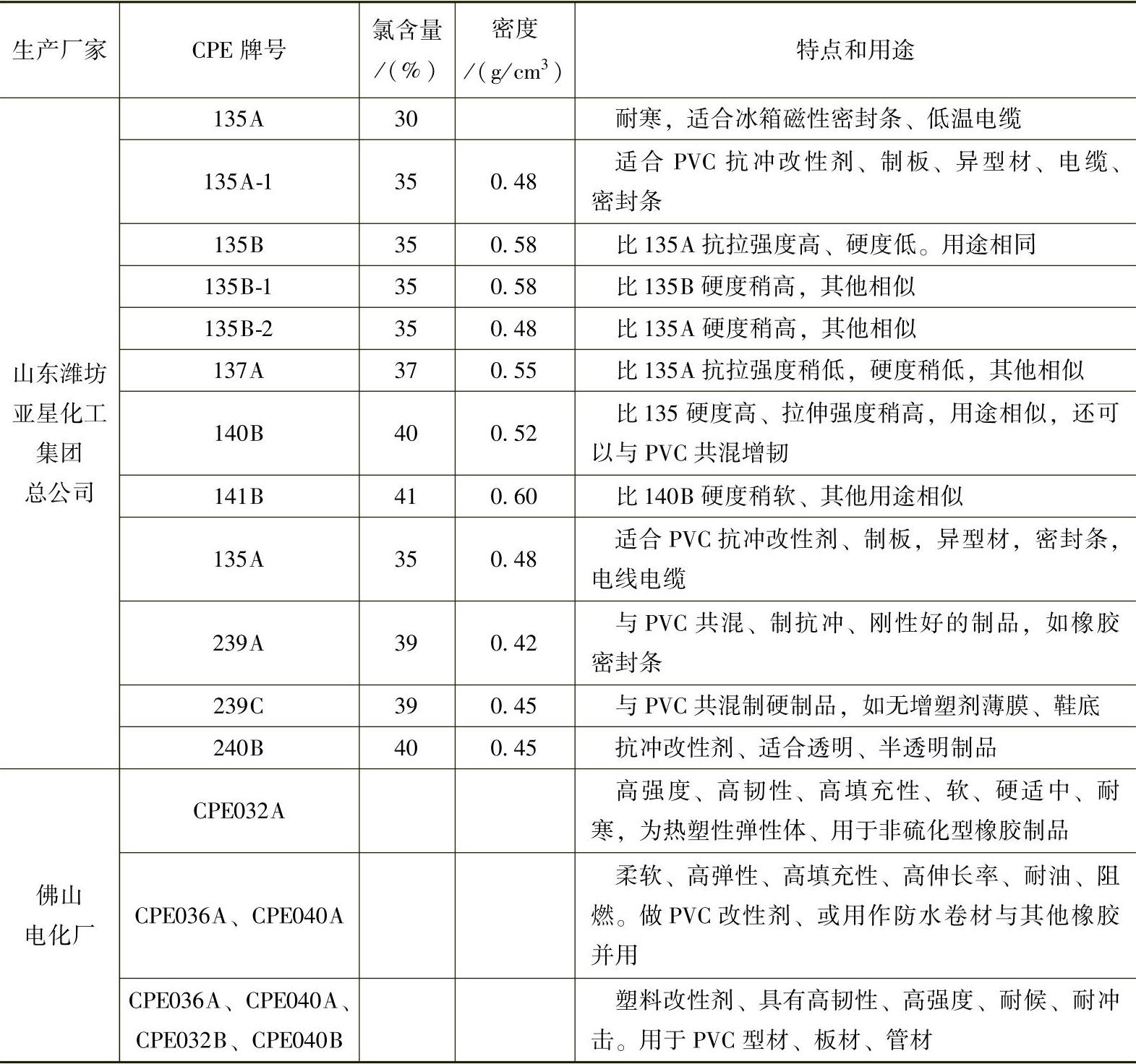

表1-45 CPE生产厂产品牌号及特点和用途
