装配体工程图文件中可以插入零件序号。零件序号用于标记装配体中的零件,并将零件与材料明细表中的序号相关联。插入零件序号前,要设置插入零件的序号字体大小、字体高度。操作步骤如下。
1)设置字体高度
在“文档属性-零件序号”对话框中,选择“文件属性”选项卡中的“注解”选项,然后单击其中的“零件序号”选项,如图6-46所示。单击“文本”选项组中的“字体”按钮,系统弹出图6-47所示的“选择字体”对话框,在“单位”文本框中输入值“5.00 mm”,然后单击“确定”按钮,字体设置完毕。

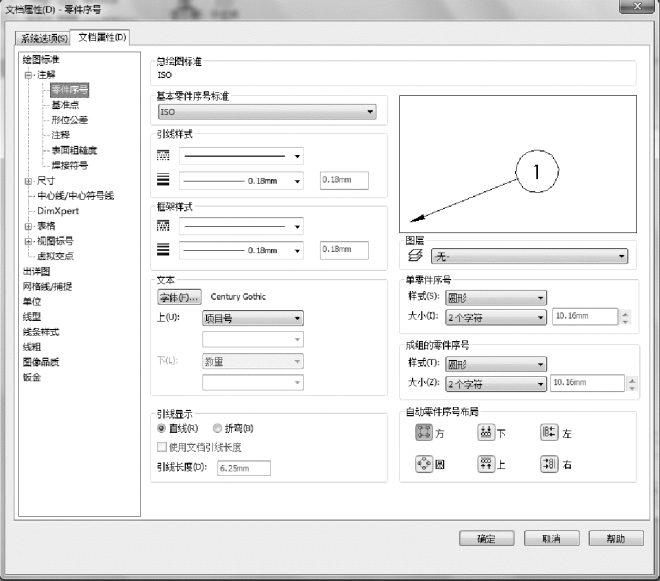

图6-46 “文件属性”选项卡

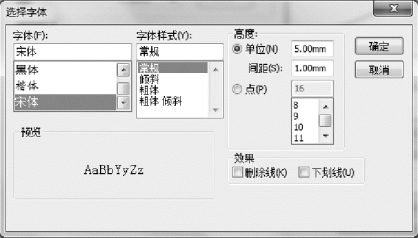

图6-47 “选择字体”对话框
2)插入零件序号
(1)选择菜单栏“插入”→“注解”→“零件序号”命令,或者单击“注解”工具栏中的“零件序号”按钮
,系统弹出图6-48所示的“零件序号”属性管理器,在其中设置标注零件序号的样式等。(www.daowen.com)
(2)选择需要标注的零件,单击“确定”按钮
,零件序号标注完毕。
(3)标注完零件序号后,零件序号有时会比较混乱,单击需要修改的序号,如图6-49所示。利用控制点,可以调整序号的位置。调整零件序号位置后的工程图如图6-50所示。

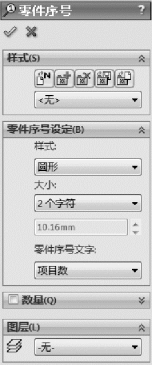

图6-48 “零件序号”属性管理器
图6-49 零件序号控制点

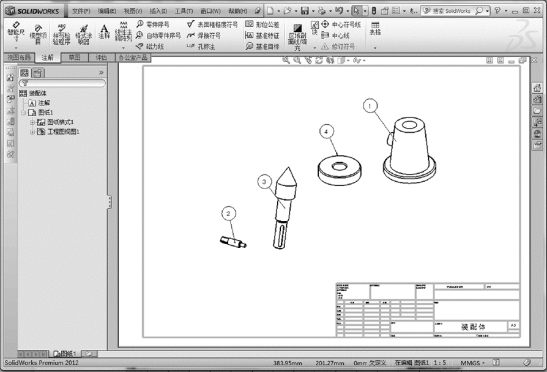

图6-50 调整零件序号后的工程图
