机床仿真是把整个加工机床输入到PowerMILL进行仿真检查。本功能主要用于多轴加工情况下,对生成的多轴刀具路径进行仿真,以确保运行过程中,机床主轴、床身、刀具和工件没有干涉。单击下拉菜单【查看】→单击【工具栏】→单击选择【机床】,将弹出【机床工具栏】,如图7-142所示。

机床工具栏图标参数解释如下:


图7-142 【机床工具栏】

1)978-7-111-41623-4-Chapter07-326.jpg:加工信息按钮。单击该按钮弹出【加工信息】对话框。显示刀尖位置和碰撞信息,如图7-143所示。

2)978-7-111-41623-4-Chapter07-327.jpg:增加机床仿真文件到选项框。添加机床选项文件后,可在右侧下拉框选取用于仿真机床。

3)978-7-111-41623-4-Chapter07-328.jpg:控制机床显示与否。

4)978-7-111-41623-4-Chapter07-329.jpg:床身查看方式,仿真过程中固定机床床身。光标移动该图标上,弹出其他选项方式,978-7-111-41623-4-Chapter07-330.jpg:模型查看方式,设置固定模型查看仿真方式。978-7-111-41623-4-Chapter07-331.jpg:刀具查看方式,设置固定刀具仿真。

5)978-7-111-41623-4-Chapter07-332.jpg指定机床仿真坐标系。即根据所指定的坐标,设定模型在机床上的相对位置。

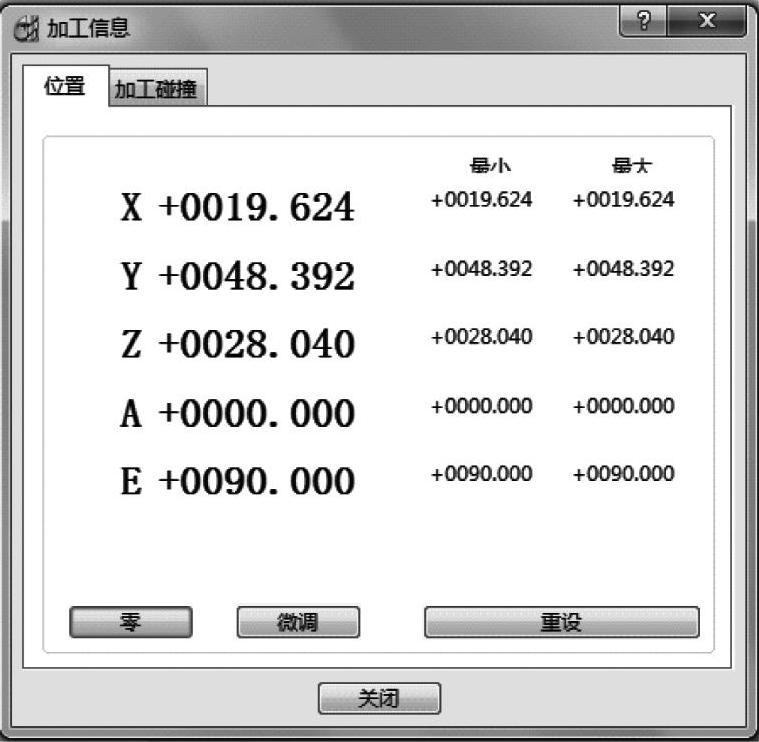

图7-143 【加工信息】显示框

例7.5操作步骤

Step 1 在PowerMILL【主工具栏】中单击【打开项目】978-7-111-41623-4-Chapter07-334.jpg图标,将弹出【打开项目】对话框,在此对话框内选择光盘刀具路径项目文件“…\Examples\EG-07\Sim”,单击【确定】按钮,输入刀具路径项目“Sim”。

Step 2 在【PowerMILL资源管理器】对话框中,双击激活【刀具路径】元素目录下“TopRouD16R2”刀具路径,此时在图形域中可以看到一条区域清除模型刀具路径轨迹。如图7-144所示。

Step 3 打开【仿真工具栏】,在【当前路径】下拉框中选取顶面粗加工刀具路径“To-pRouD16R2”,再单击【运行】978-7-111-41623-4-Chapter07-335.jpg按钮。动态仿真效果如图7-145所示。

Step 4 在【仿真工具栏】内【当前路径】下拉框中选取顶面粗加工刀具路径“TopRouD16R2”→【ViewMill工具栏】中【开/关ViewMill】978-7-111-41623-4-Chapter07-336.jpg按钮,此时原红色按钮变为978-7-111-41623-4-Chapter07-337.jpg绿色→【动态图像】978-7-111-41623-4-Chapter07-338.jpg按钮→单击【仿真工具栏】中【运行】978-7-111-41623-4-Chapter07-339.jpg按钮。动态图像仿真效果如图7-146所示。

Step 5 动态阴影仿真完成后,单击【ViewMill工具栏】中【普通阴影图像】978-7-111-41623-4-Chapter07-340.jpg按钮,对模型进行渲染,效果如图7-147所示。此时,使用鼠标在【图形域】拖放、旋转模型,渲染效果马上消失,【ViewMill工具栏】中着色方案按钮变回【动态图像】978-7-111-41623-4-Chapter07-341.jpg。若想在更新位置后,查看模型仿真渲染效果,则单击【ViewMill工具栏】中【普通阴影图像】978-7-111-41623-4-Chapter07-342.jpg按钮→【查看工具栏】→单击【刷新】978-7-111-41623-4-Chapter07-343.jpg按钮。

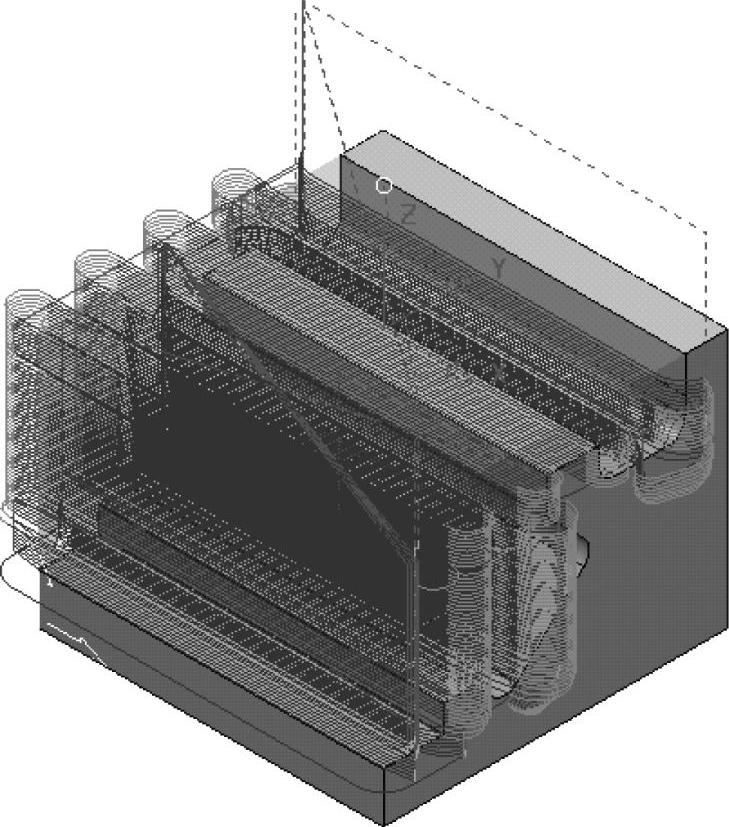

图7-144 刀具路径“TopRouD16R2”

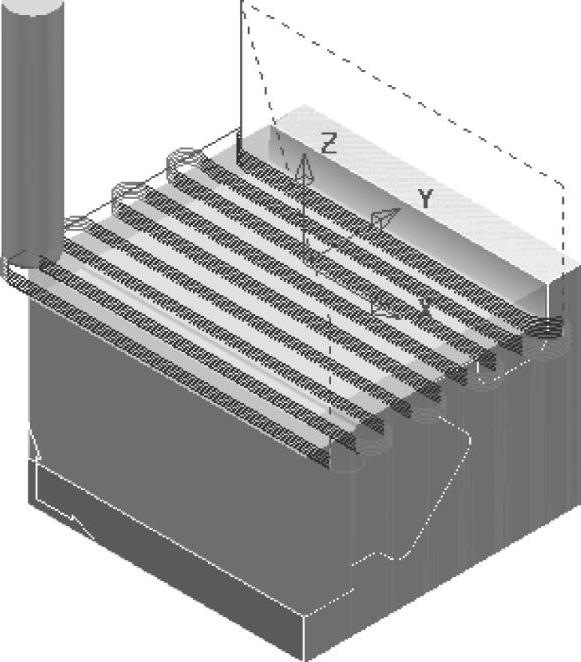

图7-145 动态仿真效果


图7-146 动态图像仿真效果

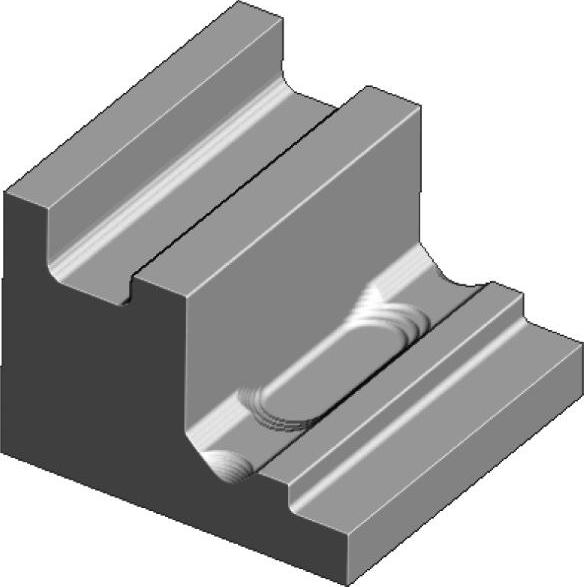

图7-147 普通阴影效果

Step 6 在【ViewMill工具栏】中单击【彩虹阴影图像】978-7-111-41623-4-Chapter07-348.jpg按钮,待完成渲染后,单击【保存当前ViewMill模型状态】978-7-111-41623-4-Chapter07-349.jpg按钮。打开【仿真工具栏】,在【当前路径】下拉框中选取刀具路径“side”,再单击【运行】978-7-111-41623-4-Chapter07-350.jpg按钮。在彩虹阴影方式渲染下仿真加工过程,如图7-148所示。

Step 7 在【ViewMill工具栏】中单击【光泽阴影图像】978-7-111-41623-4-Chapter07-351.jpg按钮→单击【恢复View-Mill模型到以前保存状态】978-7-111-41623-4-Chapter07-352.jpg按钮。此时图形域中重新出现刀具路径“To-pRouD16R2”加工后效果。打开【仿真工具栏】,在【当前路径】下拉框中选取刀具路径“side”,再单击【运行】978-7-111-41623-4-Chapter07-353.jpg按钮。在光泽阴影渲染下仿真加工过程。

Step 8 在【ViewMill工具栏】中单击【退出ViewMill】978-7-111-41623-4-Chapter07-354.jpg按钮,清空ViewMill状态。

Step 9 打开【机床仿真】工具栏,使用【打开】978-7-111-41623-4-Chapter07-355.jpg按钮,在【输入机床】选取光盘刀具路径项目文件“…\Examples\EG-07\Sim”,单击【打开】按钮,输入机床仿真文件“head-table”。

Step 10 在【机床仿真】工具栏【当前输出坐标系】978-7-111-41623-4-Chapter07-356.jpg选取“machine sim”坐标系,设定工件相对机床位置。打开【仿真工具栏】,在【当前路径】下拉框中选取刀具路径“side”,再单击【运行】978-7-111-41623-4-Chapter07-357.jpg按钮。机床仿真效果如图7-149所示。

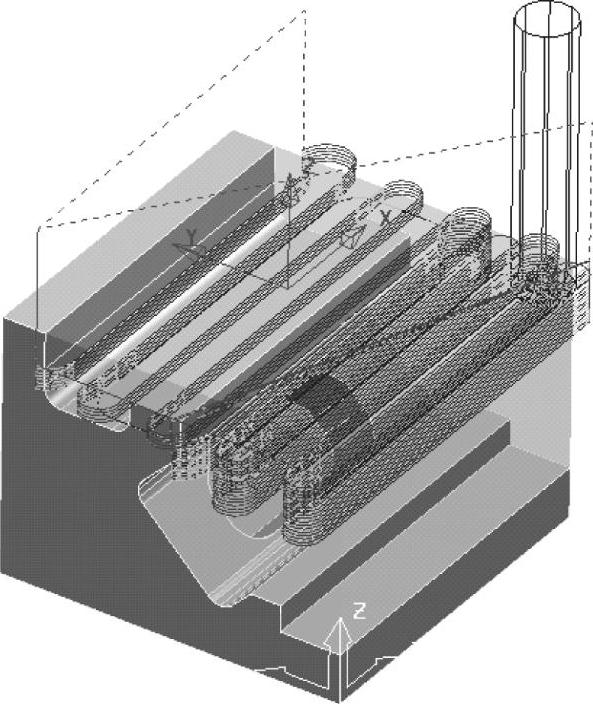

图7-148 彩虹阴影效果

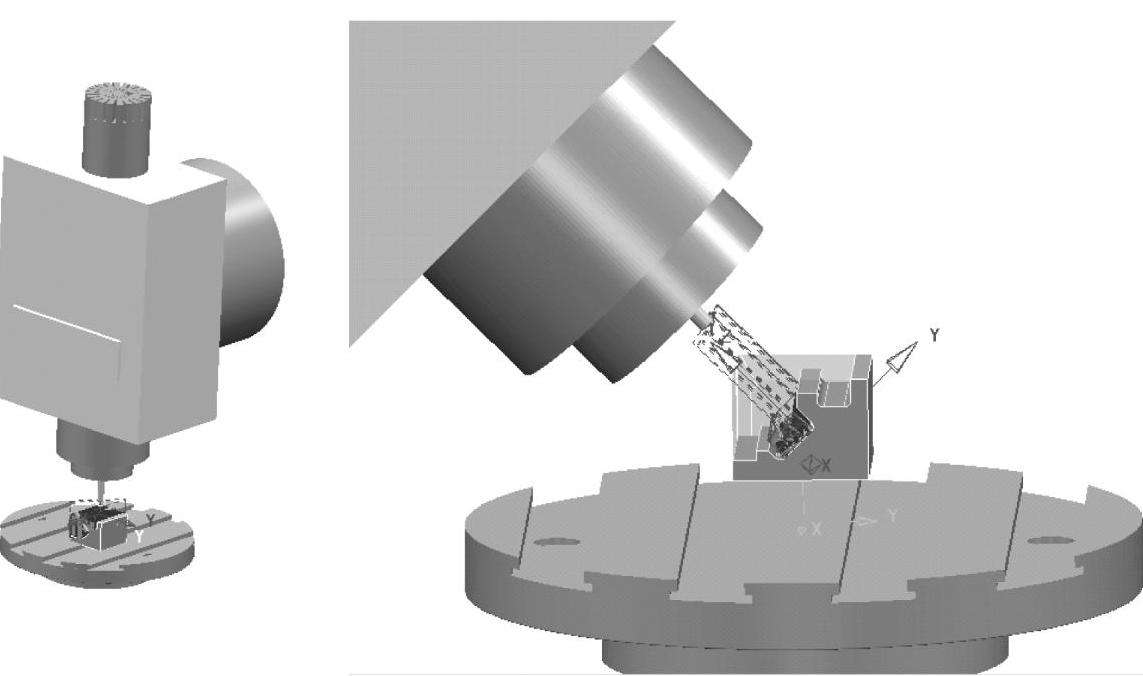

图7-149 机床仿真效果
