在【参考线工具栏】中最后一组选项就是参考线编辑选项，主要控制对已产生的参考线进行删除、移动、偏置等编辑。如图6-119所示。

图6-119 【参考线工具栏】对话框

参考线编辑的操作方法与边界编辑的方法完全一致，在此不再作介绍。单击按钮可以打开参考线的【曲线编辑器】对话框，如图6-120所示，参考线的曲线编辑器与边界的曲线编辑器也大致相同，只有下面几个特殊选项是参考线所特有的。

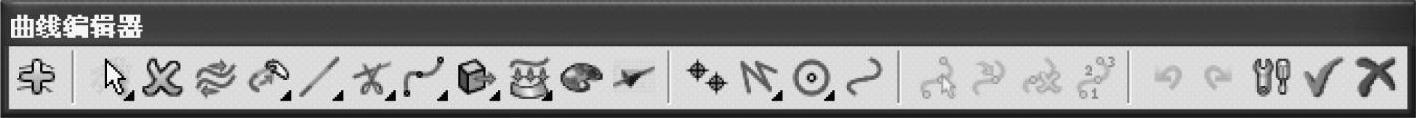

图6-120 参考线的【曲线编辑器】对话框

1）反转已选几何元素：由于参考线主要用于刀具路径的驱动，因此它的方向将决定刀具路径的方向，单击按钮可以反转已选取的参考线方向。(www.daowen.com)

2）投影下拉菜单：参考线的投影方式有三种，①第一种单击按钮可将已选曲线水平投影到激活坐标系的XY平面；②第二种单击按钮可沿激活用户坐标系Z轴向下投影参考线到模型，此操作需要已有一个模型及毛坯和激活刀具；③第三种单击按钮可打开【镶嵌参考线】对话框，如图6-121所示，通过对话框可产生一条新的参考线，它是将当前参考线的镶嵌版本，其全部段均镶嵌到其所属曲面，且可共享诸如曲面法线等信息。

3）改变段颜色：单击按钮打开【编辑已选段颜色】对话框，如图6-122所示，可改变已选段的颜色，若没有已选段则产生颜色。

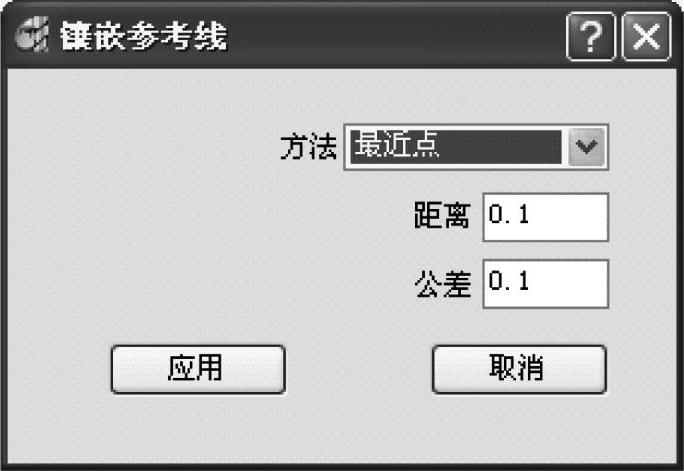

图6-121 【镶嵌参考线】对话框

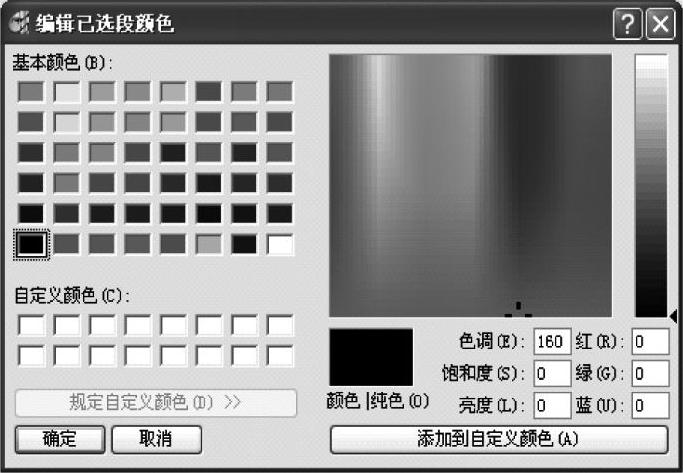

图6-122 【编辑已选段颜色】对话框
