【摘要】:长方体的下表面,即下边界处,因地下水埋源较大,可选为自由排水边界条件。计算区域内3D有限元网格的划分采用三棱柱元素,三棱柱网格上表面三角形边长为2.1cm,高为2.5cm,在大气表面边界适当加密网格。

如何设置长方体网格的边界条件?

(一)土壤水分运动边界条件

在考虑作物根系吸水条件下的土壤水分运动方程可用式(12-3)描述。

试验土槽(详见第二章第二届第四部分)种植模式为轴对称体,土壤水分运动也为轴对称,故取半个土槽土壤剖面进行数值模拟计算,选取如图12-24所示模拟区域。即

式中:X、Z分别为模拟计算区域的径向和垂直的最大距离,cm;(x,z)为计算点的位置坐标;θ0(x,z)为初始含水量,cm3/cm3

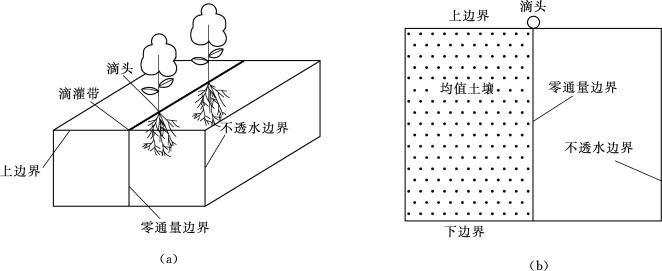

图12-24 模型示意图

上边界条件:软件模拟的是膜下滴灌棉田,故土壤蒸发量较小,可以忽略,降雨量也可忽略。地表边界为z=0,表达式如下:

式中:E(t)为蒸腾量,cm/d;D(θ)为土壤扩散率,cm2/d。

下边界条件:土槽底层为塑料板,可以作为不透水边界(www.daowen.com)

左边界条件:

右边界条件:

(二)土壤溶质运移方程与边界条件

初始条件:

边界条件:

式中:c为已知盐分浓度;q为边界处流量;L、Z为土壤横纵剖面长度
