图2-5　土槽棉花示意图（单位：cm）

图2-6　土槽膜下滴灌布置图（单位：cm）

室内双点源滴灌试验于2009年在新疆农业大学进行，该试验土样采自新疆石河子121团炮台试验。将风干土样过直径2cm筛子后，装入特制的土槽中，进行夯实、平整。土槽体积为100cm×80cm×80cm，试验土槽由有机玻璃制成。试验供水装置由马氏瓶和医用输液管组成，通过调节医用输液管上的阀门来控制滴头流量；在钢筋制作的支架上放置两个马氏瓶，两根输液管一端连接马氏瓶，另一端放置于土槽上方，用输液管模拟滴头。输液管间距采用农田滴头间距30cm。利用秒表和量筒率定滴头流量，并抽查试验过程中部分时刻的滴头流量，确保供水强度的稳定性，实验过程中利用马氏瓶稳压供水。布置方式如图2-7所示。由于采取的都是同一土样，再加上土槽体积比较小，所以水盐空间变异可以不做考虑。试验设计了3个水平的滴头流量（1L/h、2L/h、3L/h）和两个水平的历时（3h、6h），均不覆膜。相同灌水定额10L，不同滴头流量1L/h、2L/h、3L/h的双点源交汇试验。(www.daowen.com)

实验前首先用钢尺对土槽表面的土进行平整，然后用秒表和量筒将滴头流量调整至试验设计的水平。在双点源入渗过程中，用秒表记录入渗时间，用尺子测量湿润锋水平运移距离和垂直运移距离和交汇湿润锋直径，用记号笔在玻璃壁上画出不同时间的湿润锋轮廓区域。同时记录马氏瓶的体积读数。刚开始每隔5min测量一次，后来每隔15min测量一次，一直到历时滴水结束。滴水结束12h后用土钻在湿润区域内取土，在交汇湿润锋中心处向两边每隔5cm处作为一个取土点，垂直方向取土点间距5cm，取土深度40cm。试验取样如图2-8所示。

图2-7　双点源入渗试验布置图

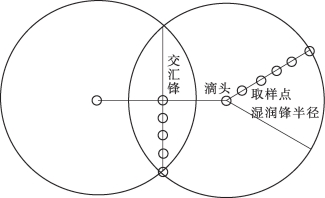

图2-8　双点源交汇取土布置图
