1.紫外线固化设备的特点

当用特定波长的光照射含有光敏剂的光固化涂料的涂层时，光敏剂会发生分解，产生活性游离基团，接着引发聚合反应，在短时间内使涂层固化成膜。因为通常采用波长300～450nm的紫外线，所以称为紫外线固化。一般生产线上使用高压水银灯和紫外线荧光灯。

紫外线固化设备具有以下优点：

1）紫外线固化是在常温下进行的固化，所以热容量大的物件、耐热性能差的物件均可使用。紫外线固化型涂料本质上是用紫外线固化，不必直接加热。从紫外线灯泡发射出的紫外线以外的红外线，会使固化室气氛温度和工件温度上升，这时可通过适当的措施使工件的温度控制在80℃以下。纸张、塑料和木材等上的涂层均可在短时间内固化。

2）紫外线照射设备比较简单，投资少且维护费用便宜，占地面积小，能耗低。

紫外线固化设备的缺点：

1）紫外线固化设备的能量效率低。紫外线灯泡的输入功率大，但输出紫外线的功率小，产生大量的热能损失。一般紫外线灯泡功率中转变为紫外线的仅占20%，可见光占10%，而红外线和热能占70%。

2）考虑光能的穿透率，仅适用于透明或半透明的光固化涂料，其他涂料不能采用这种固化方法。(www.daowen.com)

3）有照射盲点，故要求被涂物形状简单。它不适合容易产生照射阴影的被涂物的固化。

4）紫外线灯泡产生的臭氧不仅对周围的设备会产生腐蚀，对人体呼吸系统也有不良影响，因此在设备的设计上要考虑到这一点。

5）紫外线灯泡放射出强烈的紫外线，直接照射人体时会损伤皮肤，使眼睛发痛，因此在设计紫外线照射装置时要注意这一点。另外，操作者要戴防护眼镜。

2.紫外线照射设备

紫外线照射设备由光源、反射板、灯具、电源装置、冷却装置、传感器、被涂物输送机、排气换气装置、室体壁板及防紫外线遮挡帘组成。图2-18所示为平板工件涂层紫外线固化装置的例图。

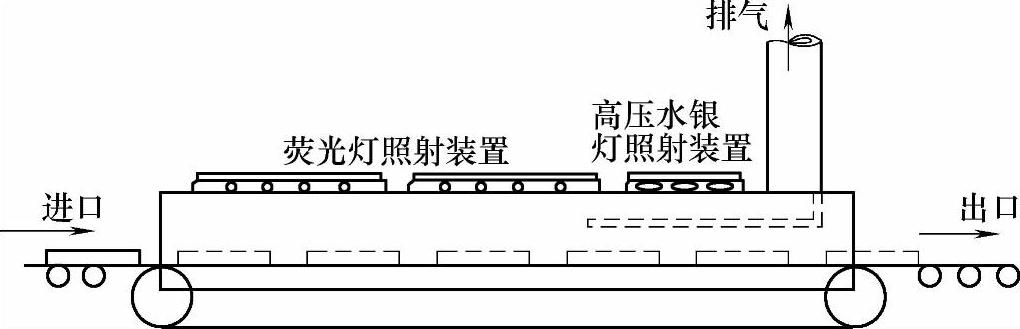

图2-18 平板工件涂层紫外线固化装置例图
