远红外线辐射固化设备一般由烘干室的室体、辐射加热器、空气幕和温度控制系统等部分组成。

（1）室体 远红外线辐射固化设备的室体结构与对流固化设备的室体结构基本相同，可参照对流烘干室室体部分的内容。

（2）辐射加热器 常用的辐射加热器有电热式两种和燃气式两种。电热式辐射加热器又可分为旁热式、直热式和半导体式。

1）旁热式就是电热体的热能要先经过中间介质传给远红外线辐射层，再由被间接加热的辐射层向外辐射远红外线。旁热式电热远红外线辐射器按其外形不同可分为板式、灯泡式和管式三种，分别如图2-13～图2-15所示。

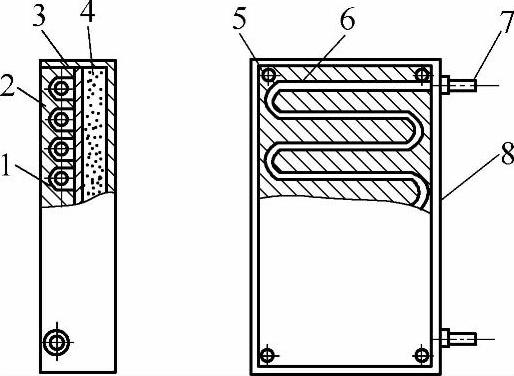

图2-13 板式辐射器

1—远红外辐射层 2—碳化硅板 3—电阻丝板 4—保温材料 5—安装螺母 6—电阻丝 7—接丝装置 8—外壳

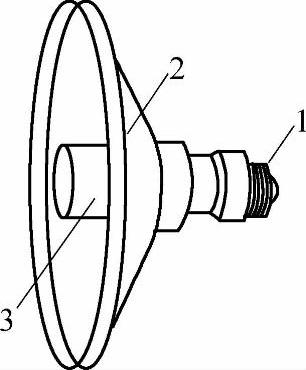

图2-14 灯泡式辐射器

1—灯头 2—发射罩 3—辐射元件

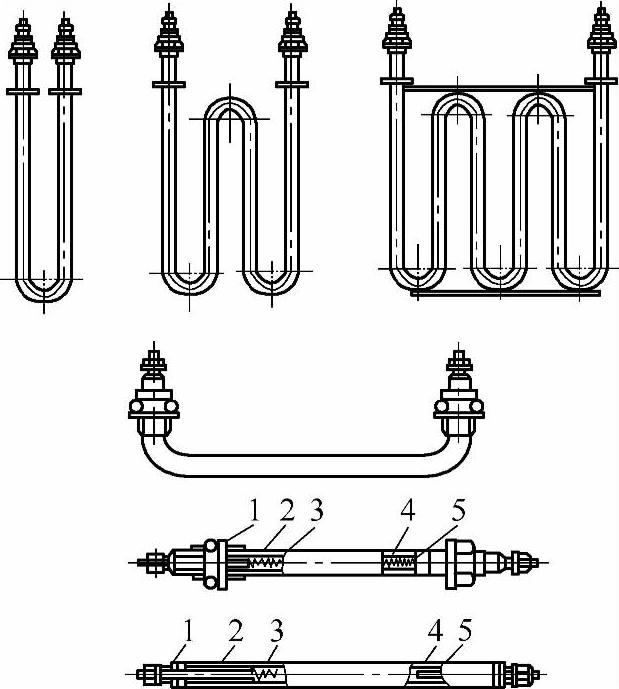

图2-15 各种管式辐射器

1—连接螺母 2—绝缘套管 3—电阻丝 4—金属外壳 5—氧化镁粉

2）直热式电热远红外线辐射器是将远红外线发射涂料直接涂覆在电热体上，其特点是加热速度快、热损失较小。目前采用较多的是电阻带型直热式电热远红外线辐射器，它的加热原理与电阻丝相同，如图2-16所示。(www.daowen.com)

3）半导体式电热远红外线辐射器是较新型的辐射器。这种辐射器以高铝质陶瓷材料为基体，中间层是半导体导电层，外表面涂覆高辐射率的远红外线涂层，两端绕有电极，如图2-17所示。通电后，在外电场作用下，辐射器能形成以空穴为多数载流子的半导体发热体。

（3）空气幕 远红外线辐射固化设备的空气幕结构和对流固化设备基本相同，可参照对流烘干室室体部分的内容。

（4）温度控制系统 温度控制系统的作用是通过调节辐射器热量输出的大小，使得涂层的温度稳定在一定的工作范围内。温度控制系统需设置超温报警装置，以确保烘干室安全运行。

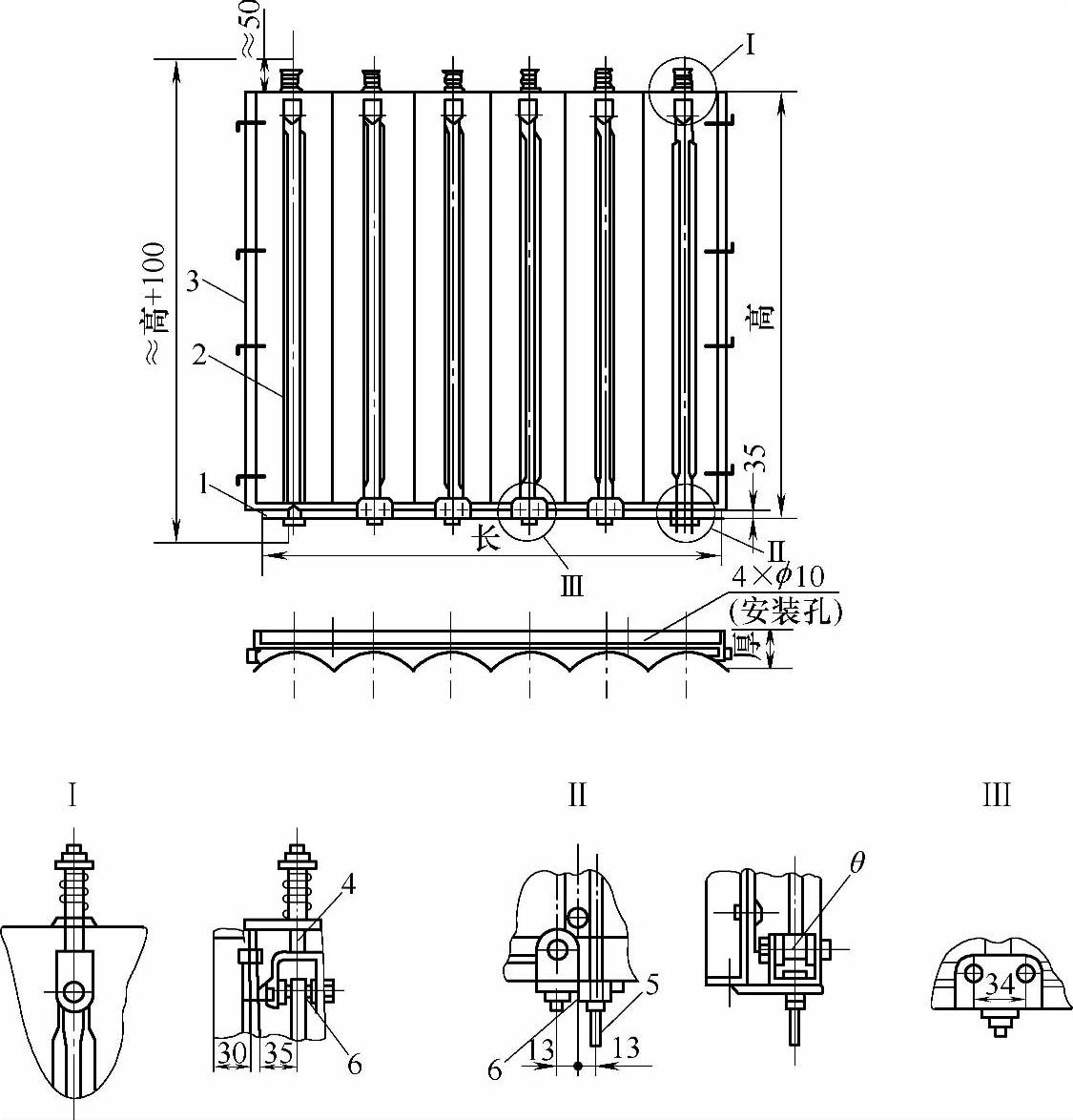

图2-16 电阻带型直热式电热远红外线辐射器

1—骨架 2—电阻带 3—发射罩 4—拉紧装置 5—引出棒 6—绝缘子

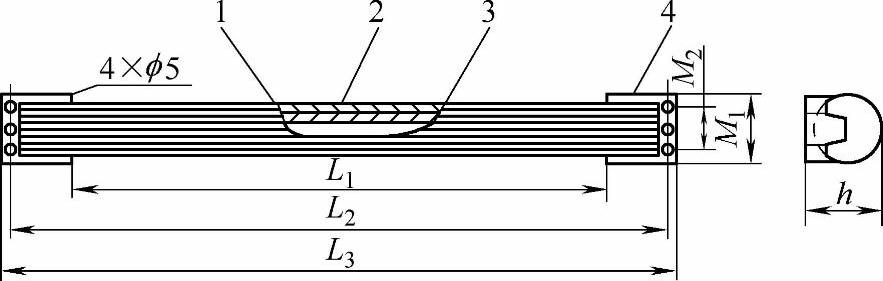

图2-17 管式半导体电热远红外线辐射器

1—陶瓷机体 2—半导体导电层 3—绝缘远红外线涂层 4—金属电极封闭套

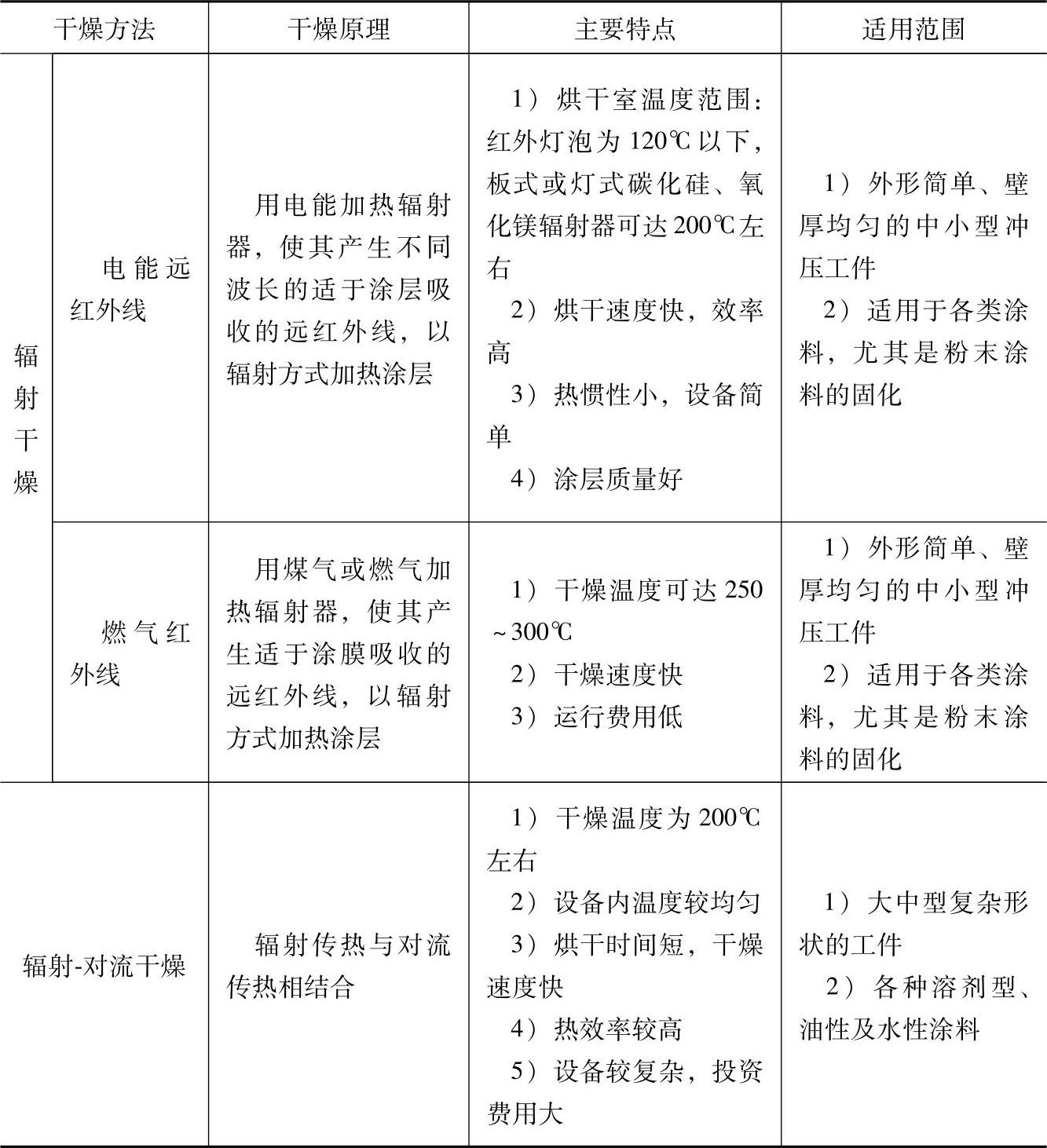

（5）辐射干燥方法比较（见表2-4）

表2-4 辐射干燥方法比较
