各种类型的热风循环固化设备一般均由烘干室的室体、加热器、空气幕及温度控制系统等部分组成，如图2-7所示。

（1）室体 烘干室室体的主要作用是隔绝烘干室内的空气，使其不与外界交流，并保存烘干室内的热量，使烘干室内的温度维持在一定的范围内。

全钢结构的烘干室室体由骨架（槽轨）和护壁（护板）所构成，一般为拼装式。

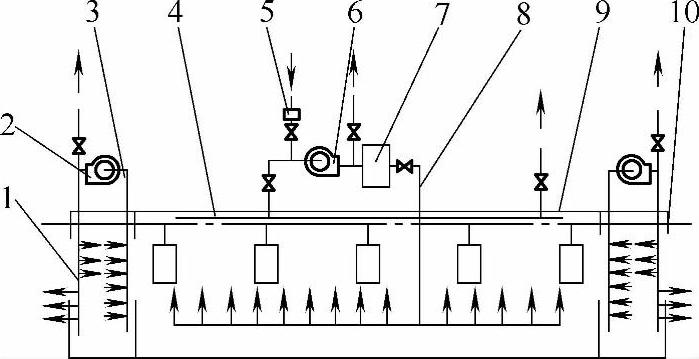

图2-7 热风循环烘干室结构组成

1—空气幕送风管 2—空气幕风机 3—空气幕吸风管 4—循环回风管道 5—空气过滤器 6—循环风机 7—空气加热器 8—循环送风管 9—室体 10—悬挂输送机

拼装式是采用钢板沿烘干室长度方向折成槽轨形式，并将保温护板预先制作好，在安装现场拼插成烘干室的方式，如图2-8所示。

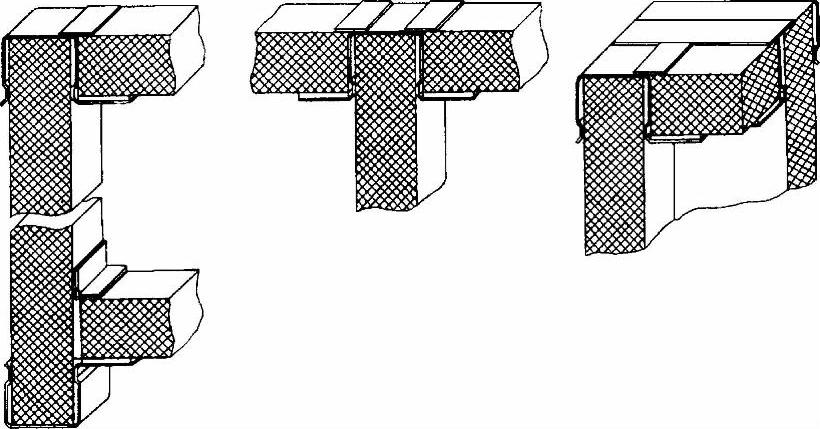

图2-8 保温护板拼装形式

常用槽轨的形式如图2-9所示。

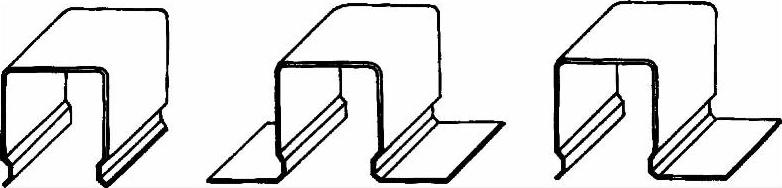

图2-9 常用槽轨的形式

烘干室室体所用到的保温护板由护板框架、保温材料和面板构成，如图2-10所示。

（2）加热系统 热风循环烘干室的加热系统是加热空气的装置，一般由空气加热器、风机、调节阀、风管和空气过滤器等部件组成。它能把进入烘干室内的空气加热到一定的温度范围，或通过风机将热空气引入烘干室内，并在烘干室的有效加热区内形成热空气环流，连续地对工件进行加热，使涂层得到固化干燥。为保证烘干室内的溶剂蒸气浓度处于安全范围内，烘干室需排除一部分含有溶剂蒸气的热空气，同时需吸入一部分新鲜空气予以补充。(www.daowen.com)

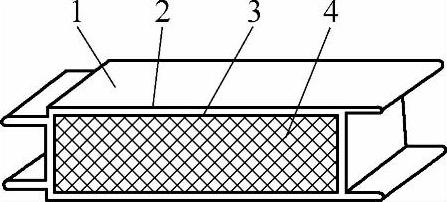

图2-10 保温护板

1—面板 2—石棉板 3—框架 4—保温材料

热风循环烘干室有直接加热和间接加热两种，如图2-11和图2-12所示。

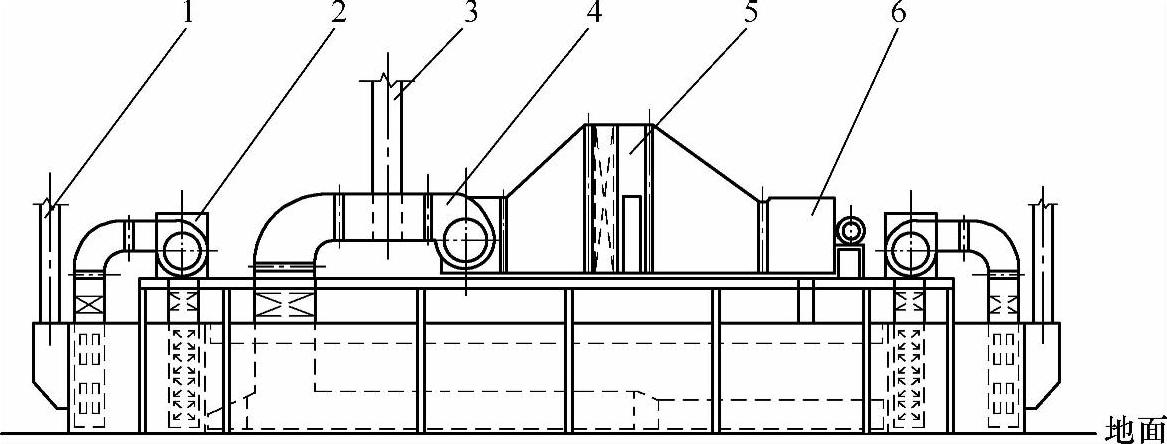

图2-11 直接加热通过式热风循环烘干室

1—排风管 2、4—密闭式风机 3—排气分配室 5—过滤器 6—燃烧室

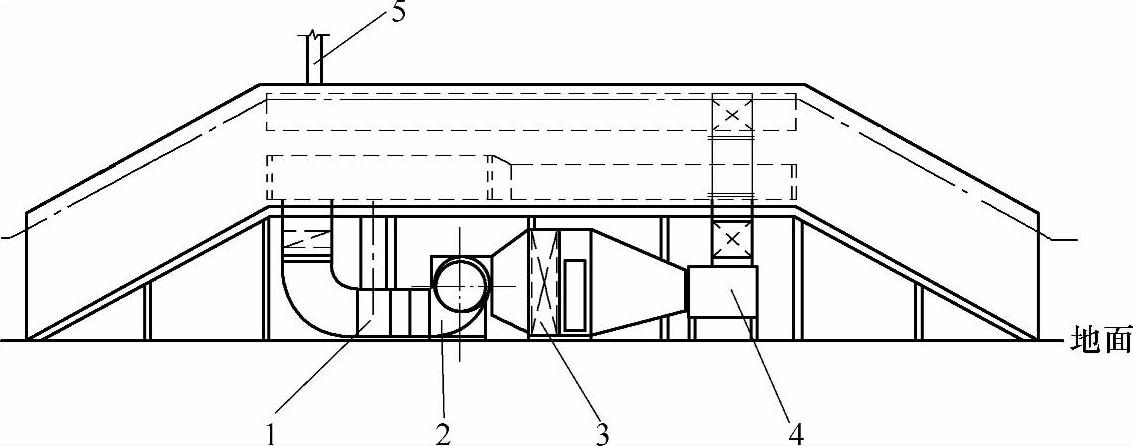

图2-12 间接加热通过式热风循环烘干室

1—排气分配室 2—风机 3—过滤室 4—电加热器 5—排风管

（3）空气幕装置 对于连续式烘干室，工件一般是连续通过，故工件进出口门洞始终是敞开的。为了防止热空气从烘干室流出和外部冷空气流入，减小烘干室的热量损失，提高热效率，通常在烘干室进出口门洞处或单个门洞处设置空气幕装置。空气幕装置是在烘干室的工件进出口的门洞处，用风机喷射高速气流而形成空气幕的装置。

（4）温度控制系统 烘道常常要根据需要来调节温度。温度控制系统的作用是通过调节加热器热量输出的大小，来使得热风循环烘干室内的循环空气温度稳定在一定的工作范围内。温度控制系统应设置超温报警装置，以确保烘干室能够安全运行。
