所谓涂料的配套性就是指涂装底材和涂料或各涂层之间涂料品种的适应性。涂料的配套设计就是按照施工要求，选择最合适的涂装材料和涂装系统，保证实施最佳涂料配套的系统工程。

1.涂料配套设计的主要内容

（1）涂料和底材（被涂工件）之间的配套 基材不同的被涂工件，必须选择不同的涂料品种（应特别注意铝材等基体涂料的选择）。

（2）各涂层之间涂料品种的配套 也就是底漆、腻子、中间层、面漆之间的配套性。

（3）涂料与施工方法之间的配套 例如，水性电泳涂料只能采用电泳涂装，粉末涂料只能采用流化床或静电粉末涂装等方法。此外，在决定涂装方法的时候，还必须考虑涂膜的干燥固化成膜方式。

（4）涂料与辅助材料之间的配套 涂料的辅助材料虽然不是成膜物质，但对于涂料施工、固化成膜过程和涂层性能都有很大影响，是组成涂料的重要组成部分。良好的配套性可改善涂料的施工性能和涂膜的使用性能，防止涂膜弊病的产生，提高涂装质量。每类涂料品种均有特定的稀释剂、分散剂、催干剂等，配套设计时要考虑辅助材料的品种和用量。

2.涂料配套设计的原则

涂料的配套主要是指底漆与面漆的配套，因此应考虑以下两个方面：①层间附着力及底、面漆之间应有很好的结合力；②面漆不能咬起底漆（这与漆料中所含溶剂的强弱有关）。

溶剂由强至弱可排列为：酮醚→酮→酯→醇→芳香烃→脂肪烃。

因此，涂料也可按其所含溶剂的强弱进行排列，如图1-10所示。

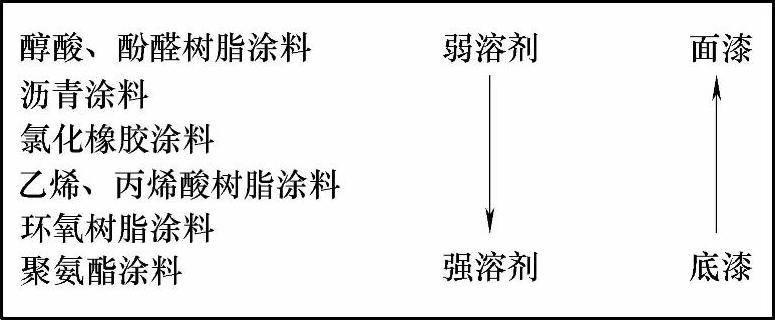

图1-10 溶剂的强弱排序

在涂料配套设计时应注意以下原则：

1）具有同类溶剂的涂料可以互相配套。(www.daowen.com)

2）按干燥方式配套，如双组分固化型涂料和氧化型涂料作底漆时，用氧化型涂料和挥发型涂料作面漆。

3）按所用溶剂的强弱，从里到外、由强到弱排列配套，即由强溶剂组成的涂料可以适应由弱溶剂组成的涂料在其表面涂装，但是底漆、面漆所用溶剂的强弱反差不能太大，以免产生底漆、面漆之间结合不牢或层间脱离现象，影响涂装质量。

4）对于下硬上软的涂层，底漆用强溶剂的涂料（如环氧、聚氨酯类高性能涂料），面漆用弱溶剂涂料（如氯化橡胶、沥青、醇酸、酚醛等低性能涂料），这种配套方式不会产生咬底现象。

3.涂料配套设计的方法

在涂装工艺上还可采取下列措施增加底漆、面漆的界面附着力：

1）湿碰湿，如在环氧涂层上涂漆时，应在其涂装后还未完全干燥的1～2天内进行。

2）增加中间层。氯化橡胶涂料是一种优良的中间层涂料。

3）保持一定的表面粗糙度，如沥青表面和环氧涂料涂装7天以后必须先经过打毛处理才能进行涂装。

在对涂料进行配套设计时，可参照表1-41进行操作。

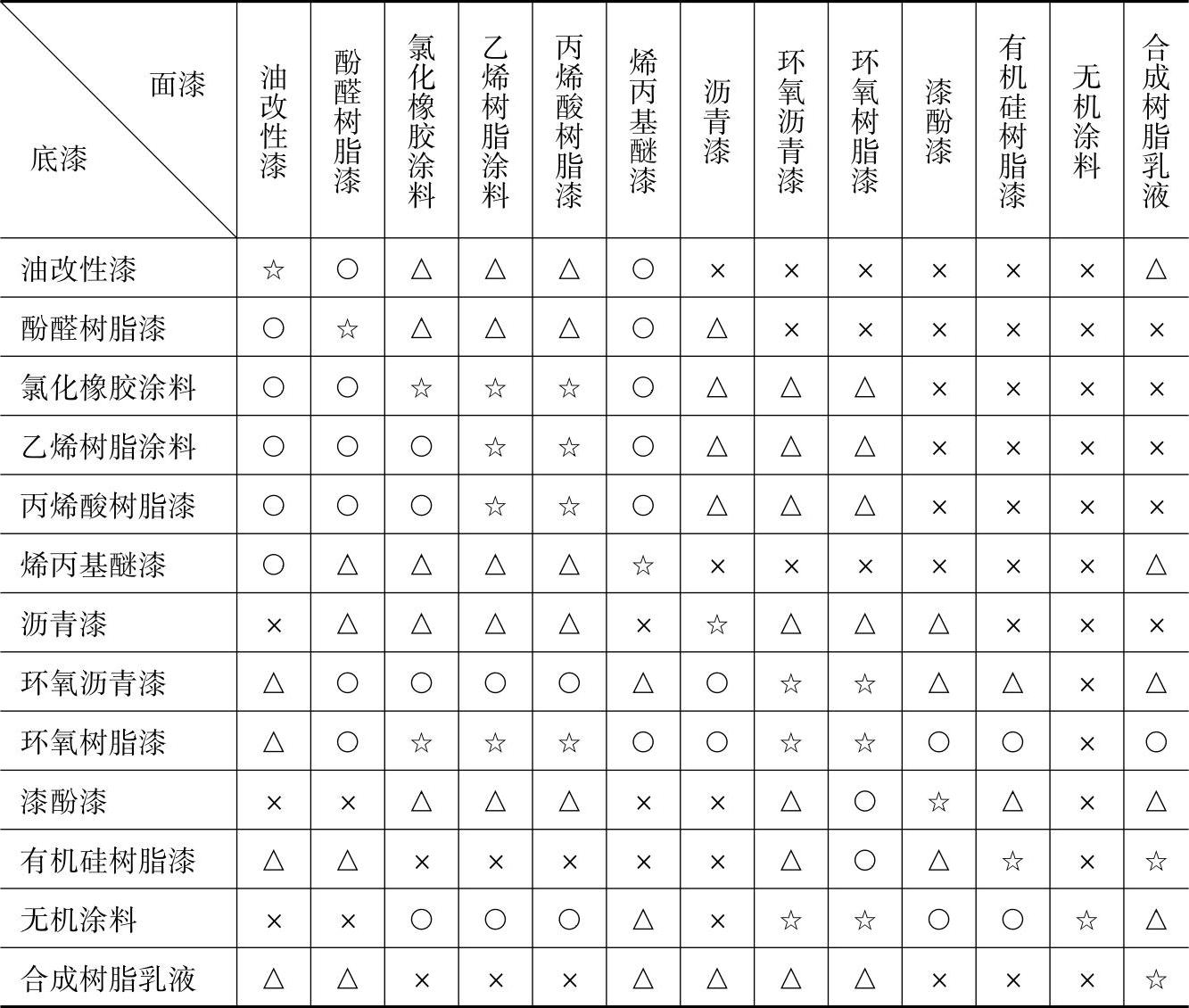

表1-41 涂料的配套设计

注：☆代表优良，○代表良好，△代表可以，×代表不可以。
