理论教育 涂料选择原则:如何选对涂料?

涂料选择原则:如何选对涂料?

时间:2023-06-23 理论教育 版权反馈
【摘要】:表1-37 各类涂料的涂层性能对比(续)注:5—优;4—好;3—较好;2—一般;1—差。通常,在设施简陋的情况下,一般选用自干涂料和快干涂料;在生产量大幅度提高时,可配合设备改造选用高品质的烘漆等。表1-39 各类涂料适宜的涂装方法及其干燥条件(续)注:“;”前为最适宜的涂装方法。

涂料选择原则:如何选对涂料?

涂料品种的选择,直接关系到涂层的防护效果。涂料的选定,与下列因素有关:

(1)使用环境 是陆上建筑(一般腐蚀、轻度腐蚀、重度腐蚀),还是海上建筑。

(2)使用条件 常温下使用、高温下作用;地面管道、地下管道;接触何种介质。

(3)使用年限 各种钢结构有其一定的使用年限。

(4)维修方便程度 有的可以经常维修,很方便;有的在高空、高温、海洋中,维修一次的辅助费用很大。

(5)经济性 氯化橡胶底漆的价格是红丹、铝粉铁红底漆价格的几倍,因此对于一般防腐结构,能用红丹、铝粉铁红等低价底漆解决问题的,应尽量选用,做到物尽其用,使其功能充分发挥。氯化橡胶系油漆虽然成本高,但使用年限长,全寿命周期费用并不高,因此最好是在经济技术分析后决定是否选用。

1.涂料的选用原则

选择涂料原则是,既要满足产品涂装的质量要求,又要考虑经济效益。因此,应注意以下几点:

1)必须满足被涂产品的使用环境要求。

2)必须适应涂装产品材质的要求。

3)必须适应涂料的涂装特点。

4)必须与涂装前表面预处理方法相适应。

5)必须与干燥方法相结合。

6)必须与涂料的配套性一致。

7)必须兼顾经济效益。

2.涂料的选用方法

选择的涂料除了满足各种产品涂装性能的要求,同时还应体现产品的艺术性及装饰的美感,考虑与环境的协调性及经济效益。涂料的选用方法如下:

(1)满足涂装产品的使用环境条件和涂层质量要求 涂装产品有多种多样的使用环境条件(如室内或室外,陆地或天空,沿海地区或海上、干热带或湿热带、地下工程等)和涂层质量要求(如化工防腐、高保护性与一般装饰性、高装饰性与一般保护性、高保护高装饰性等)。因此,应根据各种产品涂装后的使用环境条件和对涂层的质量要求,结合各种涂料的性能和用途,有针对性地选择适用的涂料。各类涂料的使用环境条件见表1-36。

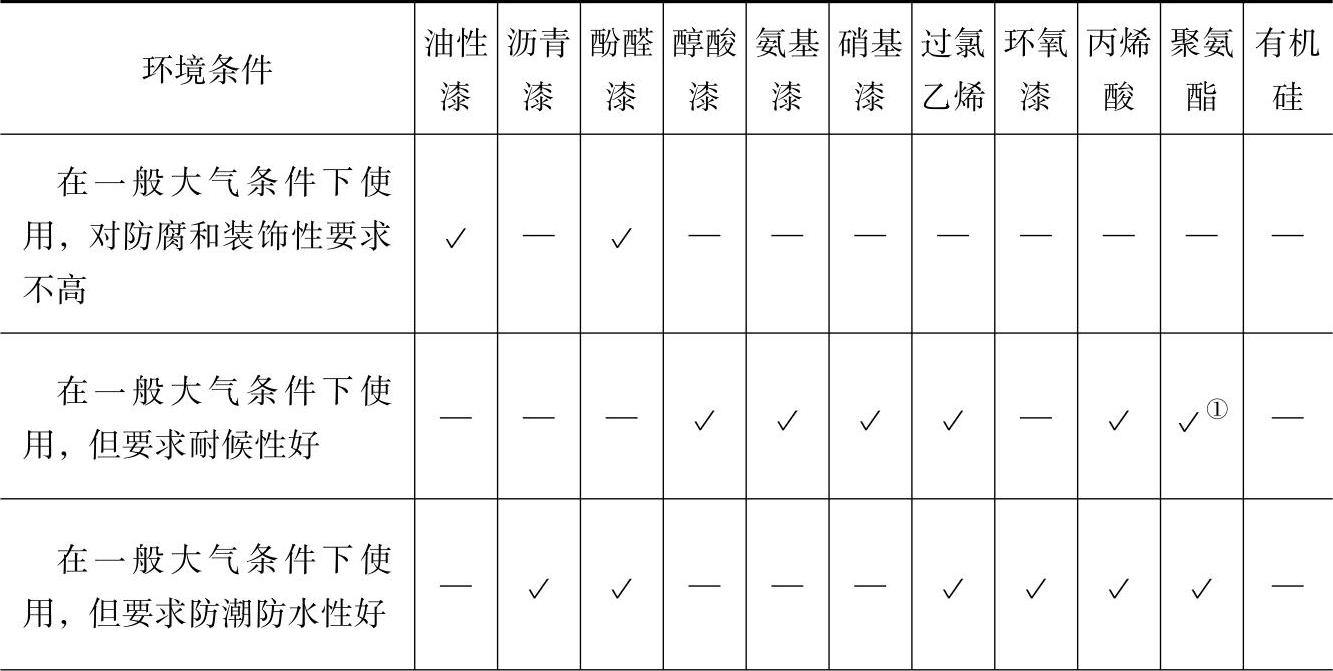

表1-36 各类涂料的使用环境条件

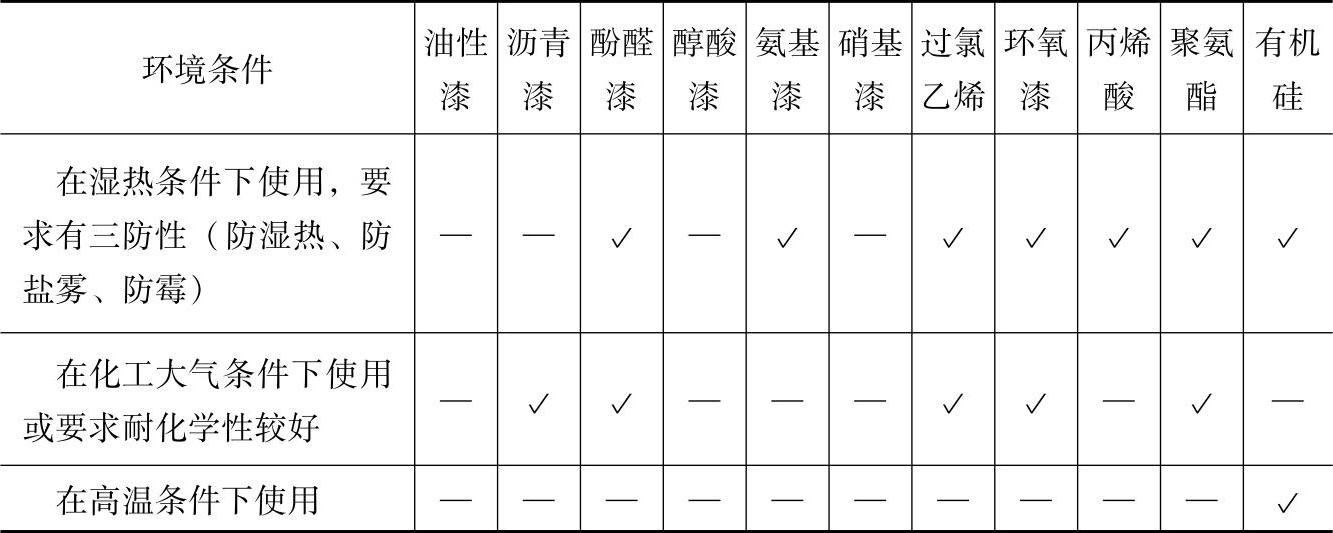

(续)


注:“√”表示适用,“—”表示不适用。

①脂肪族。

(2)掌握涂料的性能及用途 涂料品种繁多,性能及用途也各不相同,因此只有熟悉和掌握不同类别品种涂料的性能及用途,才能正确合理地进行选择。涂料应具有的质量指标如表1-37所示。

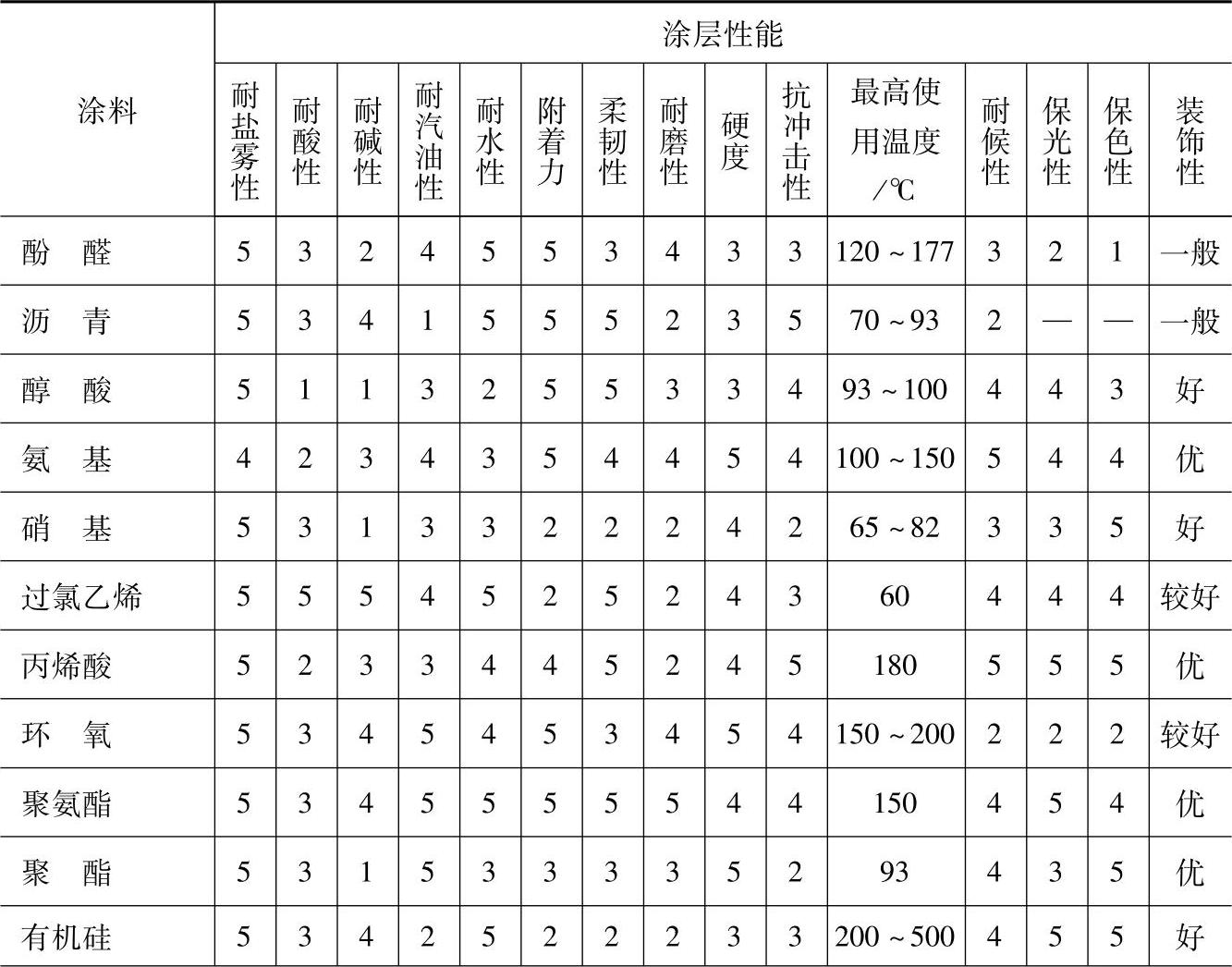

表1-37 各类涂料的涂层性能对比

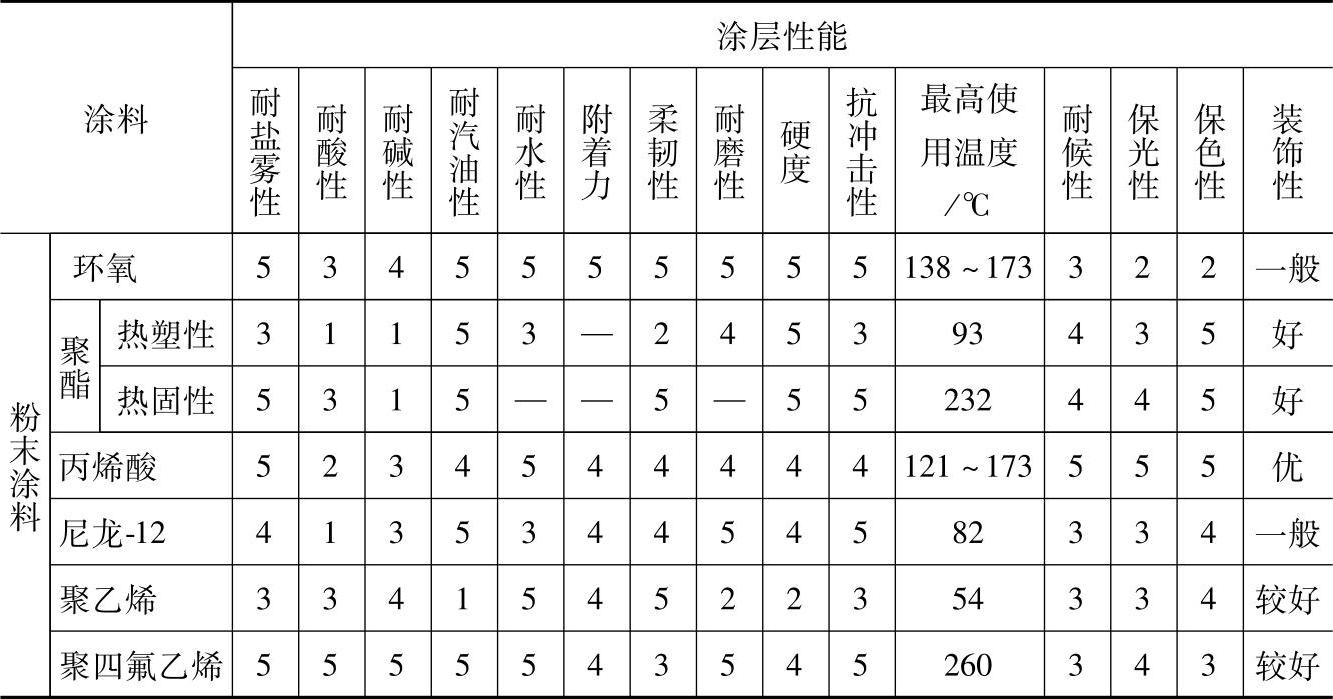

(续)


注:5—优;4—好;3—较好;2—一般;1—差。

(3)根据涂料产品的材质来选择 不同的材料由于其腐蚀机理有差异本身的耐蚀性不同,表面的物理化学性质也不同,使得它们对涂料的适应性就不一样,涂装要求也不同,因此设计的涂层体系也是不一样的。例如,不能把钢铁表面的涂层体系照搬到铸铁、轻金属或者是塑料表面上去;对木材来说,由于其是多孔性的,涂料易渗透而被吸收、失光,因此必须预涂封闭剂。又如,某些塑料表面由于易被涂料中的溶剂溶胀,甚至溶解侵蚀,因此也会造成涂膜失光(但绝大多数塑料存在的问题是附着力太差,必须选用专用的塑料底漆或采取其他工艺措施)。

各类涂料与不同材质的适应性见表1-38。

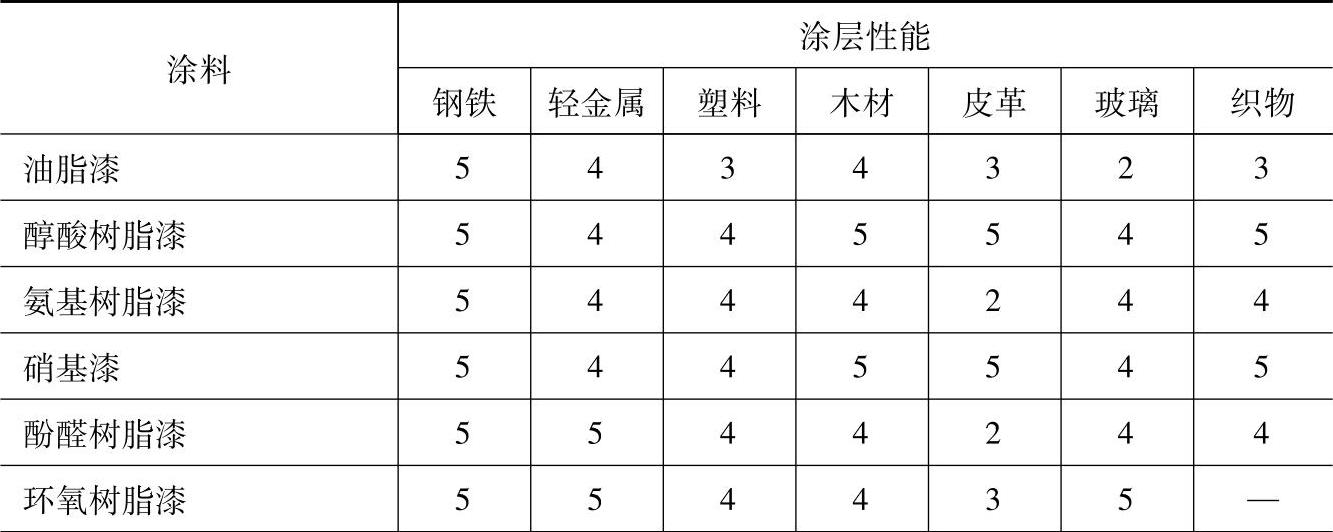

表1-38 各类涂料与不同材质的适应性

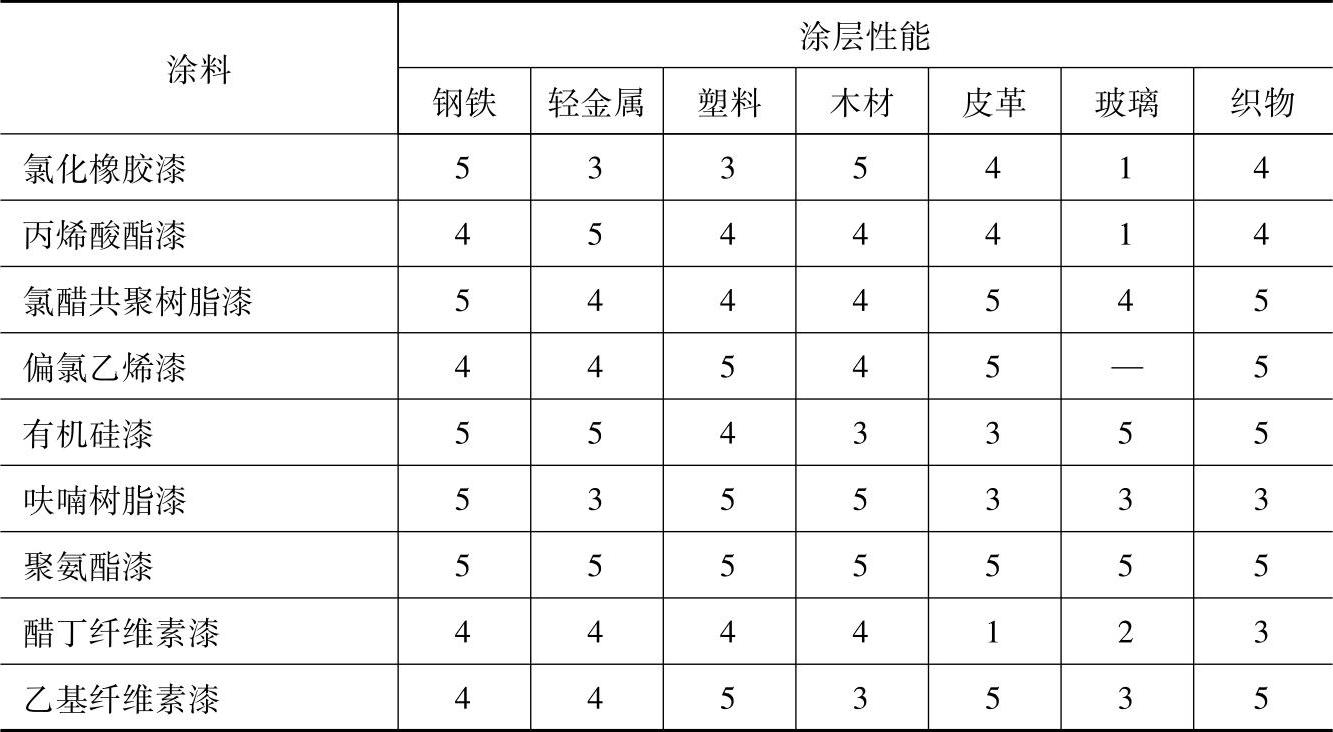

(续)


注:5—最好;4—好;3—较好;2—一般;1—最差。

(4)选择的涂料应满足施工条件的要求 应根据现有的装备情况选用适宜的涂料。通常,在设施简陋的情况下,一般选用自干涂料和快干涂料;在生产量大幅度提高时,可配合设备改造选用高品质的烘漆等。每一种涂料都有其相适宜的涂装方法(见表1-39),实际操作时要注意根据不同的情况来选用。

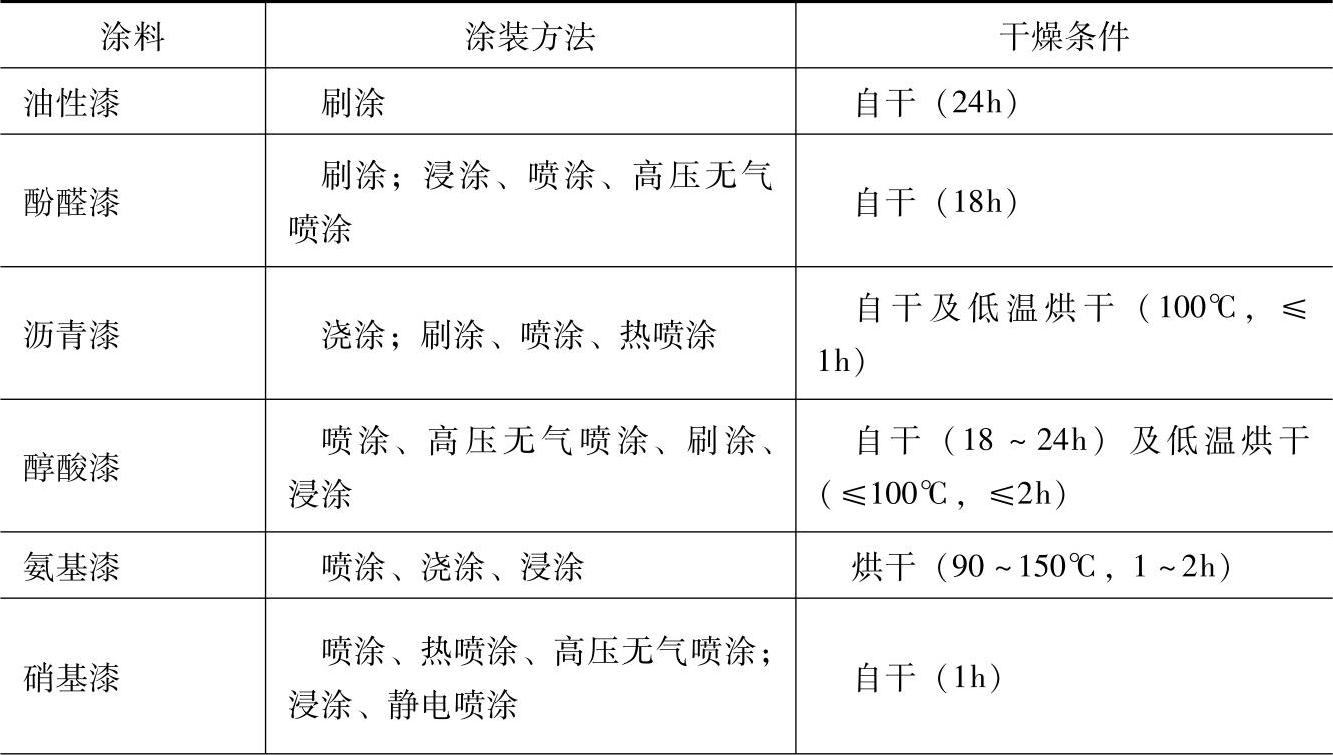

表1-39 各类涂料适宜的涂装方法及其干燥条件

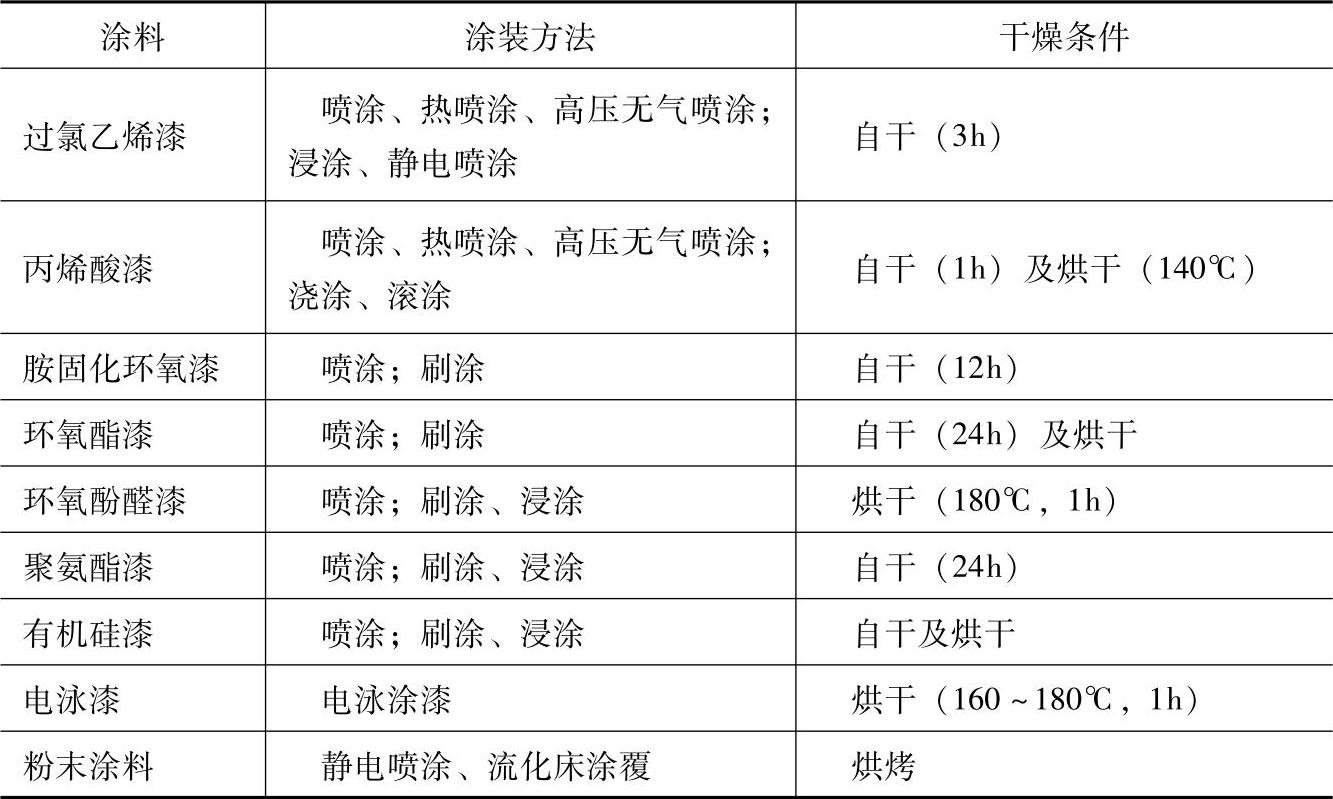

(续)


注:“;”前为最适宜的涂装方法。

(5)根据经济性来选择涂料 经济性主要从涂料成本、施工费用和涂层使用寿命几方面来综合考虑。总的原则是:不要功能过剩,单涂层能满足要求的就不采用复合涂层,这可降低费用;使用期限长的,应选用高性能涂料,减少维护费用。

优先选用省资源、省能源和低污染涂料,这从绿色会计学角度来看也包含着一笔巨大的财富,同时能够得到直接的经济效益。

(6)复合涂层各涂料应配套使用 由于单一涂层往往不能同时满足各项性能要求,故产品的防护和装饰一般都按复合涂层体系来进行设计。为了保证层间结合力和防止复合涂层出现缺陷,各层涂料必须配套使用,具体要求如下:

1)同漆基的涂料,配套性良好;不同漆基的涂料,配套性往往不好,一般需改性来提高两者之间的结合力。

2)涂膜硬度和强度相一致的涂料,配套性较好。如果下层涂膜硬度太软,易发生起皱、脱落等现象。

3)强溶剂性面漆对耐溶剂性差的底层易产生咬底。若增加这类底层的颜料和填料分,则可能避免咬底现象。

4)各层涂膜的干燥方式也应一致,避免某一层涂膜交联过度导致性能劣化。由于底漆侧重于防护作用,面漆侧重于装饰作用,故这两种涂料采用不同的基料配制,它们之间的配套性见表1-40。

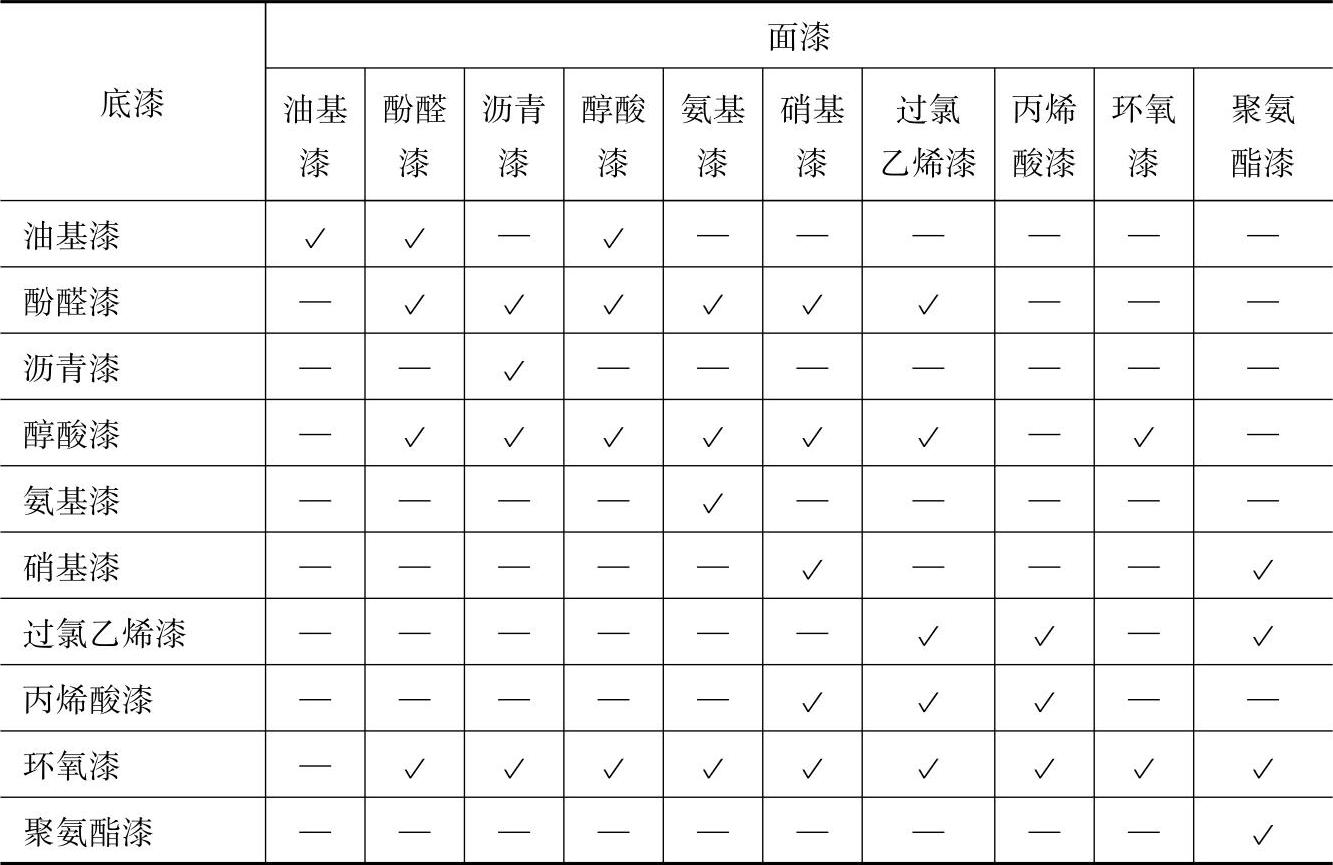

表1-40 底、面漆之间的配套性


注:“√”表示适用,“—”表示不适用。

免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。

我要反馈
