【摘要】：涂膜附着力是指涂膜对底材表面物理和化学作用的结合力的总和。直接法 主要是拉开法，测量把涂膜从底材表面剥离下来时所需的拉力。间接法 一般用划圈法和划格法来测试涂膜附着力，操作快捷方便。1）划圈法是用划圈附着力测定仪进行测定的，并按照划痕范围内的涂膜完整程度来进行评定，以级表示，如图1-7和图1-8所示。2）划格法是采用高合金钢划格刀具纵横交叉切割间距1mm的格子来进行测定的。表1-34 划格附着力分级
测定方法分直接法和间接法两种。
（1）直接法 主要是拉开法（参见GB/T 5210—2006），测量把涂膜从底材表面剥离下来时所需的拉力。
（2）间接法 一般用划圈法和划格法来测试涂膜附着力，操作快捷方便。
1）划圈法（GB/T 1720—1979）是用划圈附着力测定仪进行测定的，并按照划痕范围内的涂膜完整程度来进行评定，以级表示，如图1-7和图1-8所示。

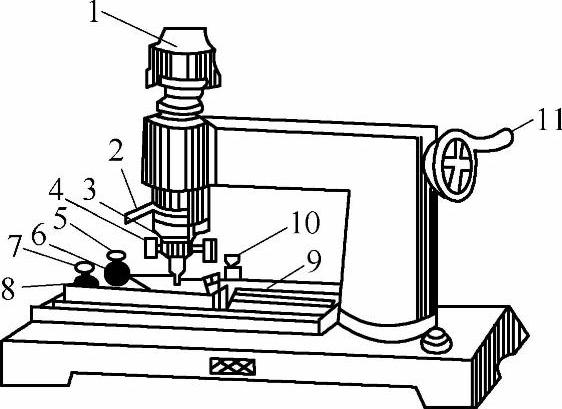

图1-7 划圈附着力测定仪示意图
1—荷重盘 2—升降棒 3—卡针盘 4—回转半径调整螺栓 5、8—固定样板调整螺栓 6—试验台 7—半截螺帽 9—试验台丝杠 10—调整螺栓 11—摇柄(www.daowen.com)

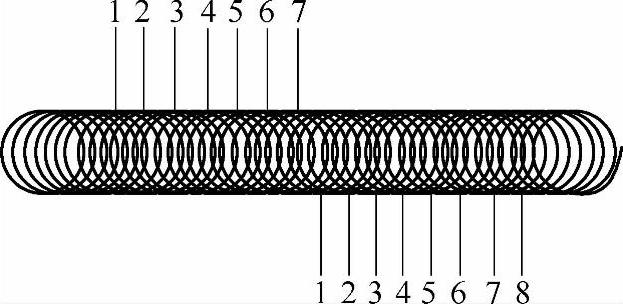

图1-8 附着力评级图
划圈法的基本步骤是将马口铁板固定在测定仪上，为确保划透涂膜，酌情添加砝码，按顺时针方向，以80～100r/min均匀摇动摇柄，以圆滚线划痕，标准圆长7～8cm，然后取出样板，评级。
操作注意事项如下：①先试着刻划几圈，划痕应刚好划透底板，若未露底板，则酌情添加砝码，但不要加得过多，以免加大阻力，磨损针头。②测定仪的针头必须保持锐利，否则无法分清1、2级的区别，应在测定前先用手指触摸，感觉是否锋利，或在测定十几块试板后酌情更换。③评级时可从7级（最内层）开始评定，也可从1级（最外圈）开始评级，按顺序检查各部位的涂膜完整程度，如果某一部位有70%以上完好，则认为该部位是完好的，否则认为坏损。
2）划格法是采用高合金钢划格刀具纵横交叉切割间距1mm的格子来进行测定的。具体方法可参照国家标准GB/T 9286—1998。划格附着力分级见表1-34。

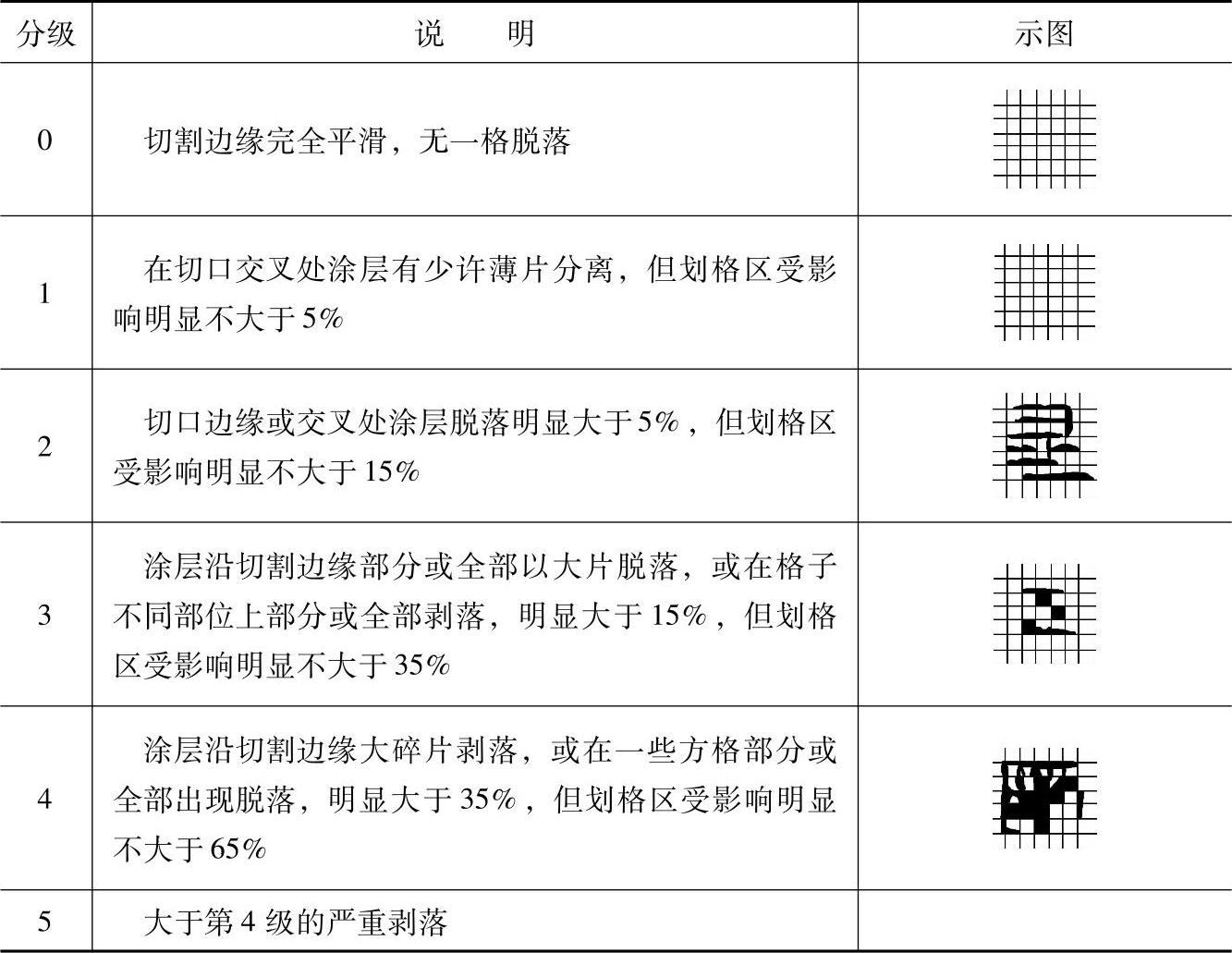

表1-34 划格附着力分级
免责声明：以上内容源自网络，版权归原作者所有，如有侵犯您的原创版权请告知，我们将尽快删除相关内容。
