涂膜外观测定方法及鲜映性测试原理

时间:2023-06-23 理论教育 版权反馈
【摘要】:表1-32 涂膜外观等级涂膜外观的测定方法有目测法和光学测定法两种。2)鲜映性是指涂膜反映影像的清晰程度,以DOI值表示。图1-4 光泽度测定原理示意图图1-5 鲜映性测试原理1—图像板 2—涂膜 3—目镜数码板上有13排大小依次变化的数字,每排数字旁都有标注的DOI值,分别是0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0、1.2、1.5、2.0等。测试时能够清晰地辨认的最小那排数字,其旁边标注的DOI值就是该涂膜的鲜映性。

涂膜外观测定方法及鲜映性测试原理

根据国家标准GB/T 4054—2008,涂膜外观等级分为四级(见表1-32)。

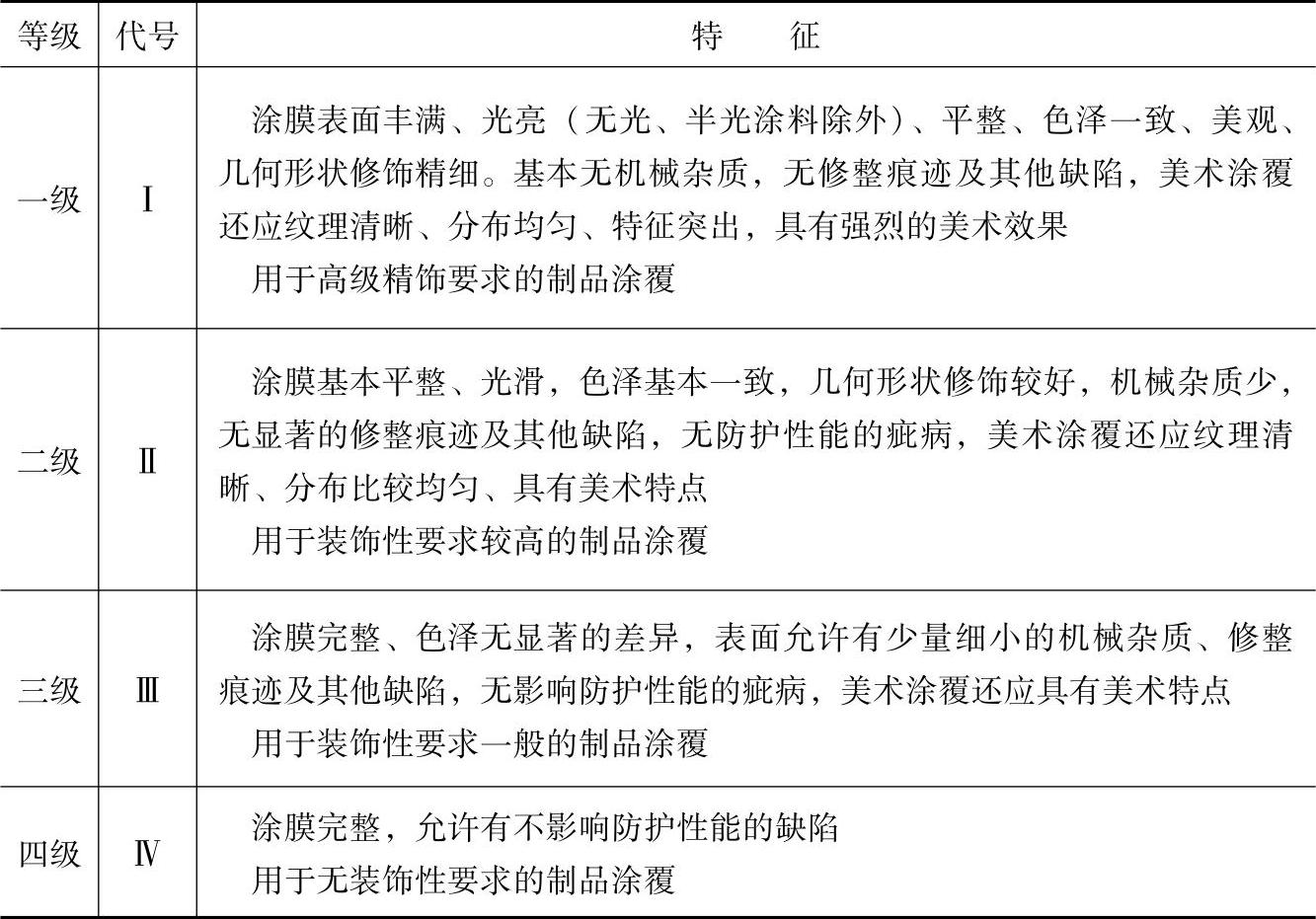

表1-32 涂膜外观等级


涂膜外观的测定方法有目测法和光学测定法两种。

(1)目测法 该方法是直接用眼晴观察涂膜表面有无缺陷,如颗粒、气泡、针孔、麻点、斑点、开裂、划伤等。

(2)光学测定法 该方法是用各种光学仪器来测定涂膜的颜色、色泽均匀性、光亮度平整度

1)光泽度是指光线以一定入射角度投射到涂膜表面,并以相应角度反射出去的光量大小。其测定原理如图1-4所示。

以一定入射角观察,如果涂膜表面粗糙、平整度差、散射光多及反射光少,则光泽度就低。

2)鲜映性是指涂膜反映影像的清晰程度,以DOI值表示。

由于光源将图像映射在涂膜表面上,并被涂膜反射至目镜中,因此可用人眼来观察被反射的图像。由于涂膜表面的平整度有差别,故反射图像的清晰度就有差别。鲜映性的测试原理如图1-5所示。

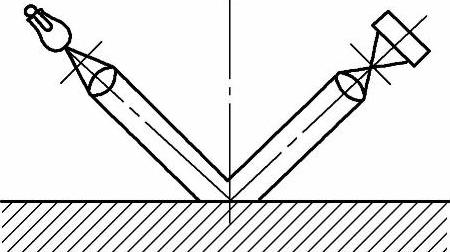

图1-4 光泽度测定原理示意图

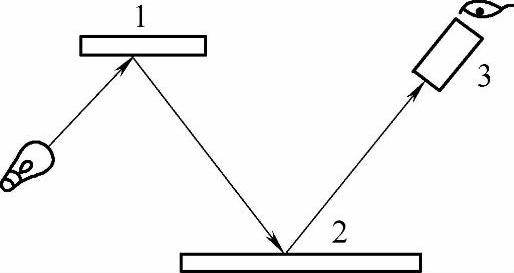

图1-5 鲜映性测试原理

1—图像板 2—涂膜 3—目镜

数码板上有13排大小依次变化的数字,每排数字旁都有标注的DOI值,分别是0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0、1.2、1.5、2.0等。DOI值越高,该排数字越小,也越难辨认。测试时能够清晰地辨认的最小那排数字,其旁边标注的DOI值就是该涂膜的鲜映性。(www.daowen.com)

涂膜鲜映性是对高光泽涂层的平整性所作的进一步的等级评定,也就是说高装饰涂层需要有这方面的性能评价。

3)桔纹是类似桔皮一样的涂层表面波纹,与底材表面粗糙度涂料流平性和施工工艺有很大关系。

其测定方法是采用激光桔皮仪进行表面波纹的扫描测试。激光桔皮仪的测试原理如图1-6所示。

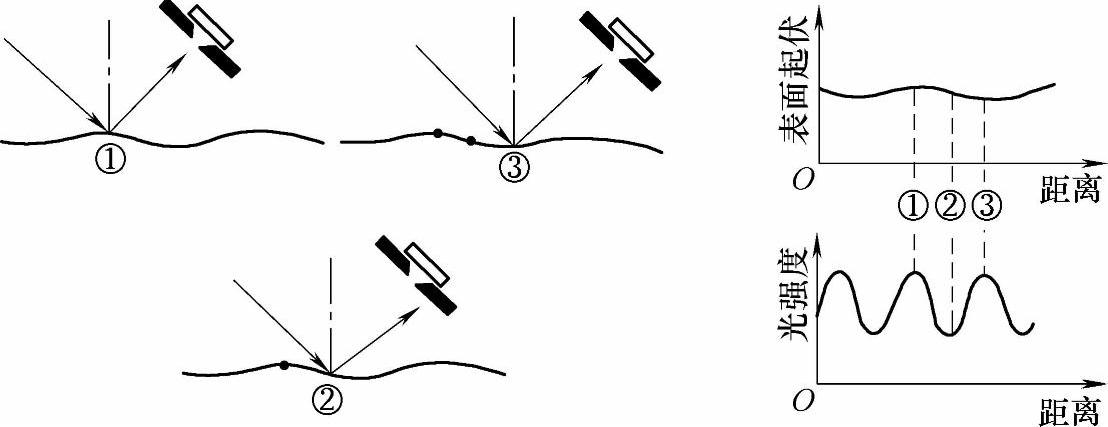

图1-6 激光桔皮仪测试原理

激光以60°角照射到被测表面上,在反射光一侧的60°角方向通过狭缝滤波对反射光进行测量。测量时,仪器在被测表面移动10cm的距离,发射1250次激光。当激光照到波顶或波谷时都可接收到最强反射光,当激光照射到波纹的斜坡上时反射光最弱。得到的光线形态曲线与肉眼观察到的表面波纹的光学轮廓相对应,其波纹曲线的频率是粗糙度仪测得的机械轮廓曲线频率的两倍。

长度在0.6mm以上的波纹记作长波,长度在0.6mm以下的波纹记作短波。在一定距离内,长、短波纹数越少,桔皮程度就越轻。

短波纹主要是受底材表面粗糙度的影响,长波纹则主要由施工工艺所引起。

4)颜色是光刺激人的视神经在大脑中所引起的反应,因此光与颜色密切相关,测色时必须在标准规定的光线下进行。

目测法是在天然散射光或CIE(国际照明委员会)标准光源下,将试样与标准色板重叠1/4面积,眼睛与样板成120°~140°进行对比的方法,也可以将试板与标准色卡(具体可参照国家标准GB/T 3181—2008)进行对比。

现在经常采用的是采取三刺激值和色度坐标系统,用分光光度计色差仪来测量颜色差别并以数值表示的方法。

色差单位为NBS(National Bureau of Standards Unit),以NBS为单位的色差数值与人眼感觉的颜色差别的关系见表1-33。

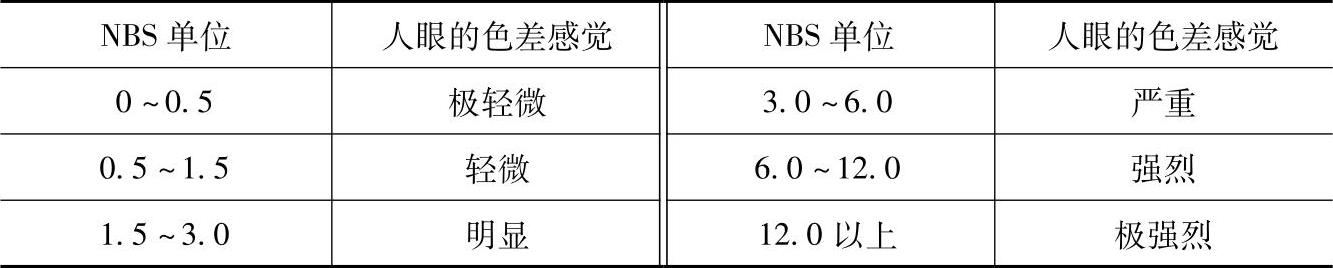

表1-33 色差数值与人眼感觉的颜色差别的关系
