（1）动模冷却系统设计

1）隐藏其他部件，屏幕中只显示动模板和动模型芯。单在菜单栏中选择“格式”→“WCS”，单击，将坐标切换到绝对的WCS原点。

2）在菜单栏中选择“HB_MOULD M6.6”→“运水（冷却系统）系列”→“运水”，选择图7-125所示的环绕型冷却系统方式，坐标放置方向选择。根据命令行提示，选择动模型芯。冷却系统的具体参数可参考图7-126，水道的直径为φ8mm，单击按钮。如果对水道设计不满意，可选择，如果对水道设计满意，选择按钮，单击，完成动模冷却系统设计，冷却系统结果参考图7-6a。

（2）定模冷却系统设计

隐藏其他部件，屏幕中只显示定模板：

1）在“草图”工具条中，单击“草图”按钮，草图平面选择定模板+Y方向的侧面，绘制冷却水孔1和冷却水孔2的定位点，如图7-127所示，单击。

在“特征”工具条中，单击“孔”按钮，弹出孔参数对话框，如图7-128所示，草图的类型选择，输入孔的直径为8mm，深度为300mm，孔的位置捕捉草绘的两点，单击按钮，如图7-129所示。

2）冷却水孔3的设计：在“草图”工具条中，单击“草图”按钮，草图平面选择定模板-X方向的侧面，绘制冷却水孔3的定位点，如图7-130所示，单击。

在“特征”工具条中，单击“孔”按钮，弹出孔参数对话框，如图7-131所示，草图的类型选择，输入孔的直径为8mm，深度为90mm，孔的位置捕捉草绘的点，单击按钮，如图7-132所示。

图7-125 冷却系统方式

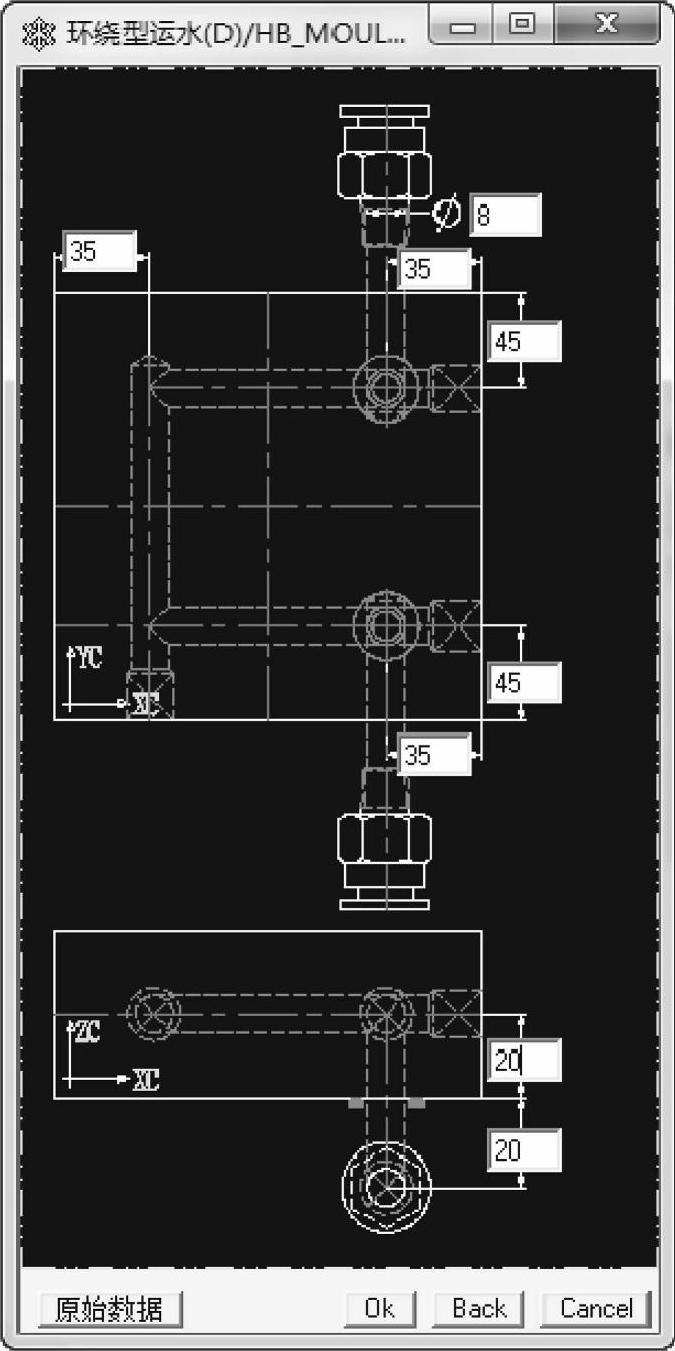

图7-126 动模冷却系统参数

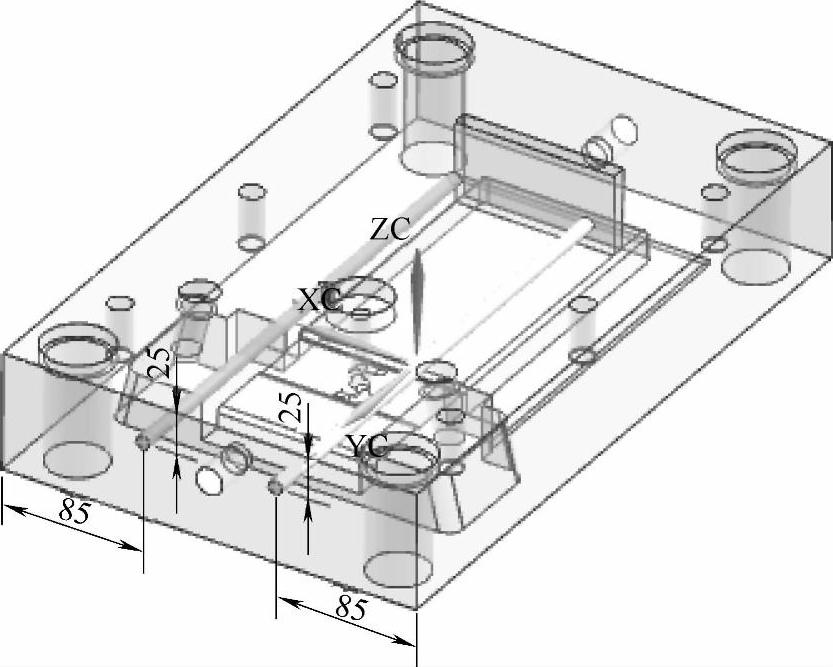

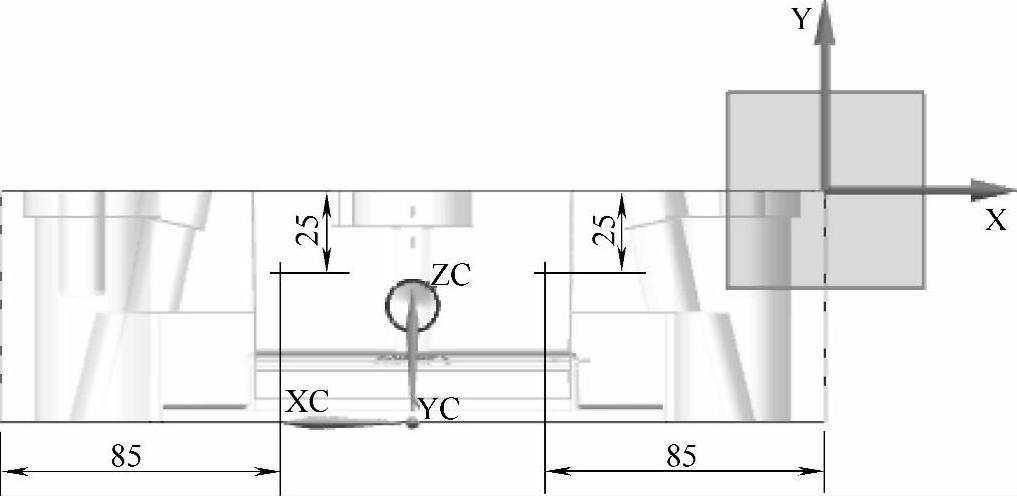

图7-127 冷却水孔1和冷却水孔2定位尺寸

图7-128 冷却水孔参数

图7-129 冷却水孔1和冷却水孔2

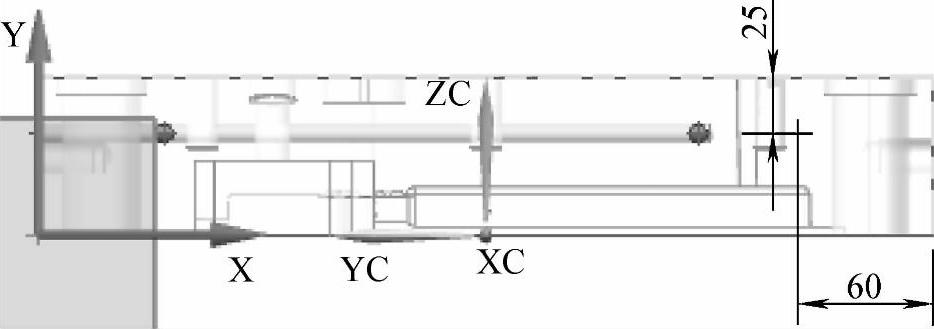

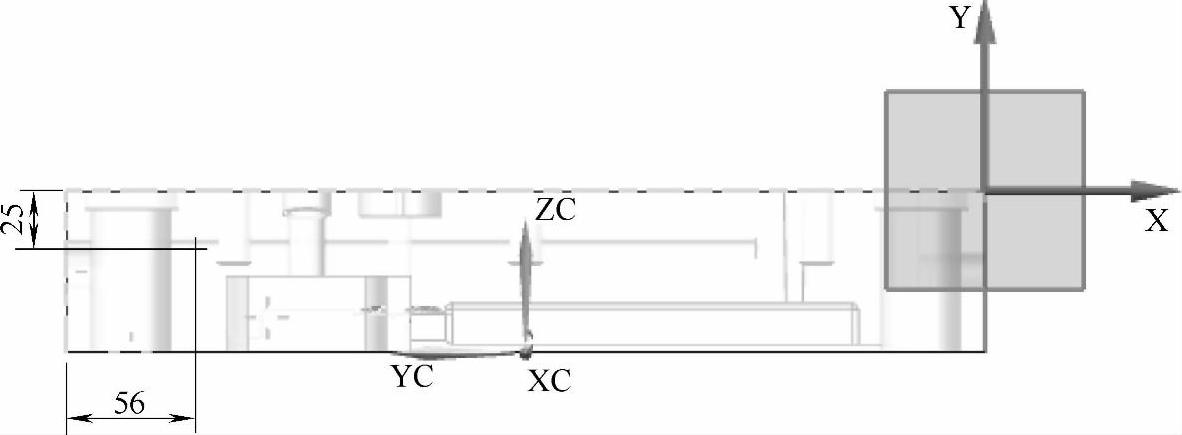

图7-130 冷却水孔3定位尺寸

3）冷却水孔4的设计：在“草图”工具条中，单击“草图”按钮，草图平面选择定模板+X方向的侧面，绘制冷却水孔4的定位点，如图7-133所示，单击。

在“特征”工具条中，单击“孔”按钮，弹出孔参数对话框，参考图7-131所示，草图的类型选择，输入孔的直径为8mm，深度为90mm，孔的位置捕捉草绘的点，单击按钮，如图7-134所示。

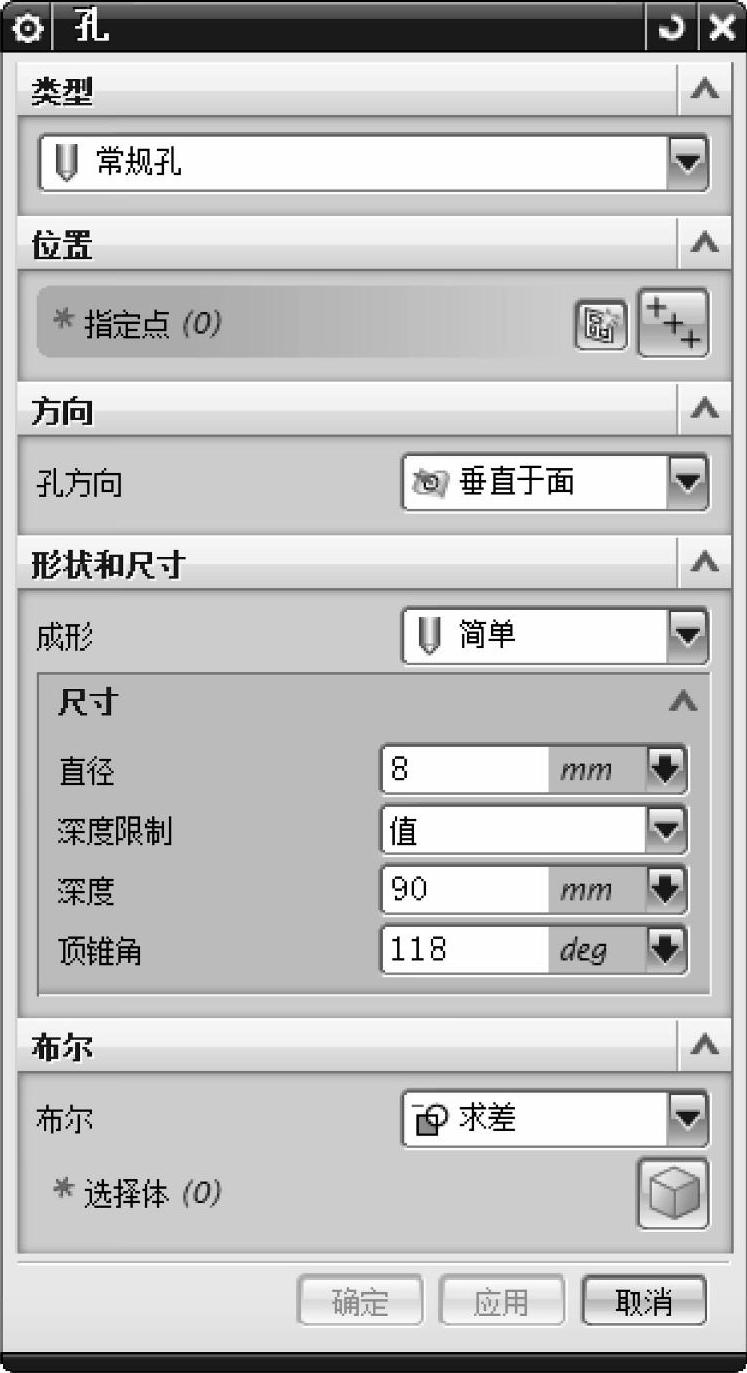

图7-131 冷却水孔3参数

图7-132 冷却水孔3

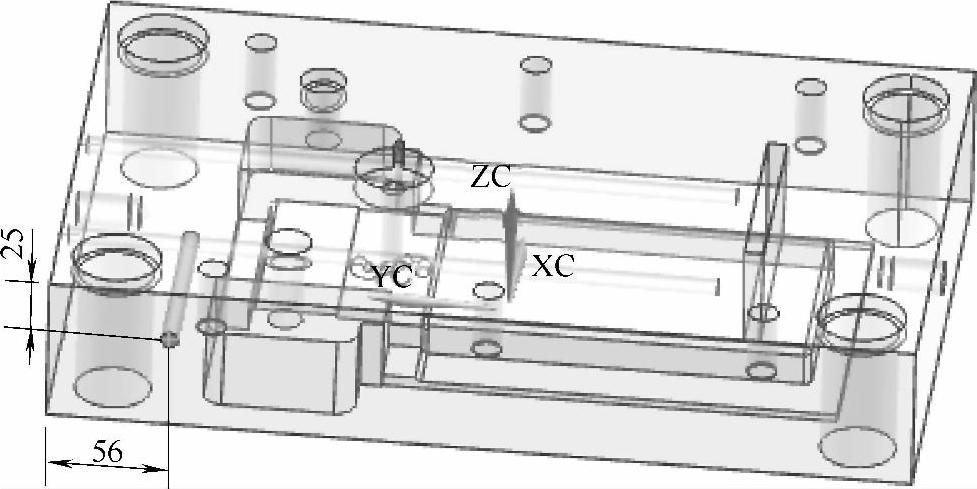

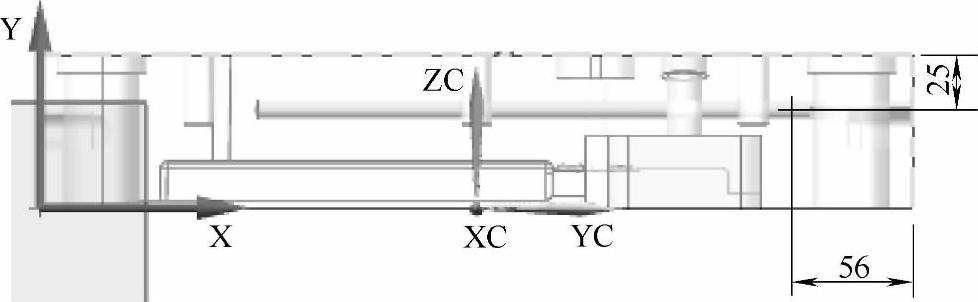

图7-133 冷却水孔4定位尺寸

4）孔5的设计：在“草图”工具条中，单击“草图”按钮，草图平面选择定模板-X方向的侧面，绘制冷却水孔5的定位点，如图7-135所示，单击。

在“特征”工具条中，单击“孔”按钮，弹出孔参数对话框，参考图7-136所示，草图的类型选择，输入孔的直径为8mm，深度为180mm，孔的位置捕捉草绘的点，单击按钮，如图7-137所示。(www.daowen.com)

图7-134 冷却水孔4

图7-135 冷却水孔5定位尺寸

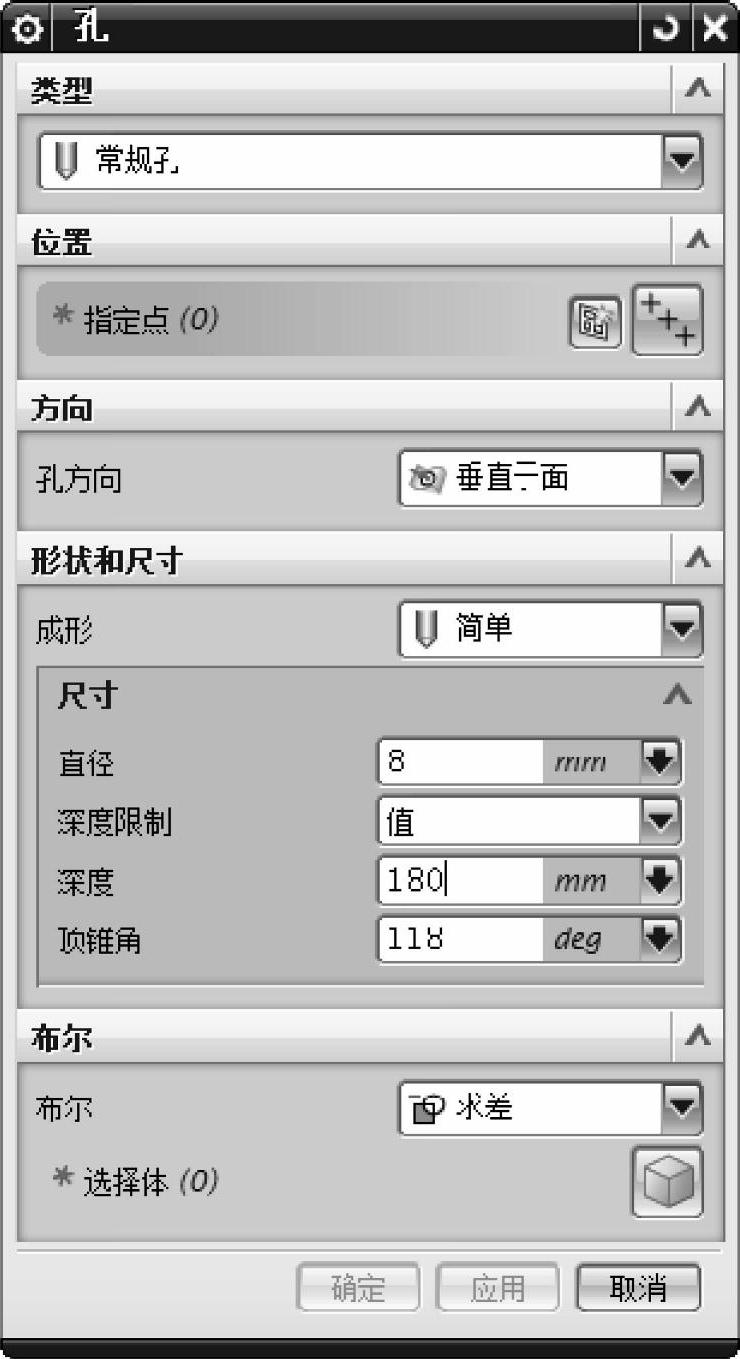

图7-136 冷却水孔5参数

5）为使产品冷却均匀，另外再加一条冷却水路：孔6的设计。

在“草图”工具条中，单击“草图”按钮，草图平面选择定模板-X方向的侧面，绘制冷却水孔6的定位点，如图7-138所示，单击。

图7-137 冷却水孔5

在“特征”工具条中，单击“孔”按钮，弹出孔参数对话框，参考图7-139，草图的类型选择，输入孔的直径为8mm，深度限制选择，孔的位置捕捉草绘的点，单击按钮，如图7-140所示。

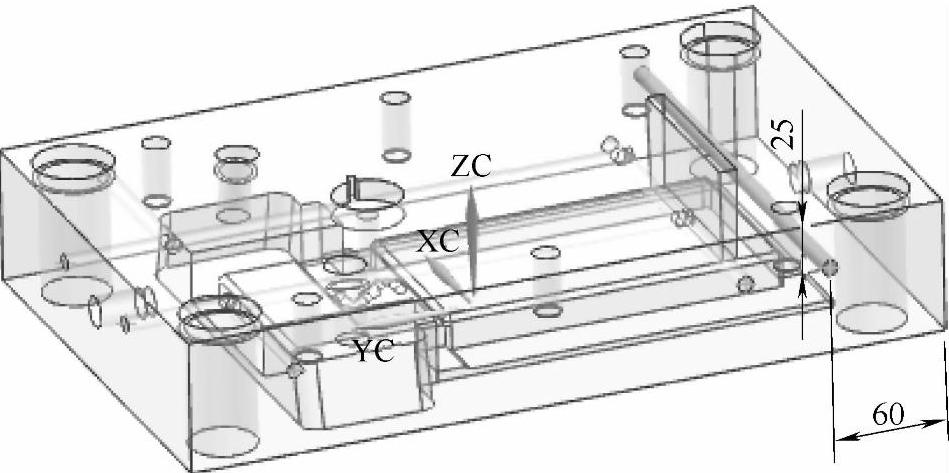

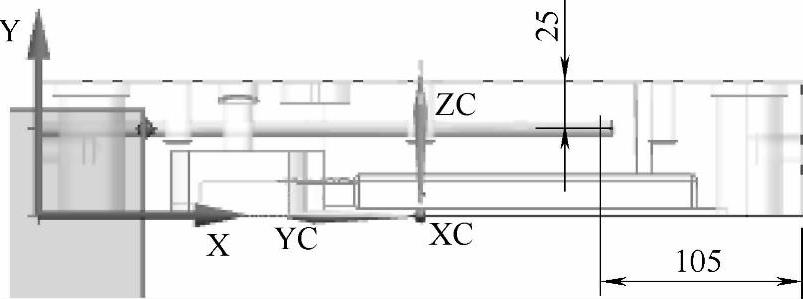

图7-138 冷却水孔6定位尺寸

图7-139 冷却水孔6参数

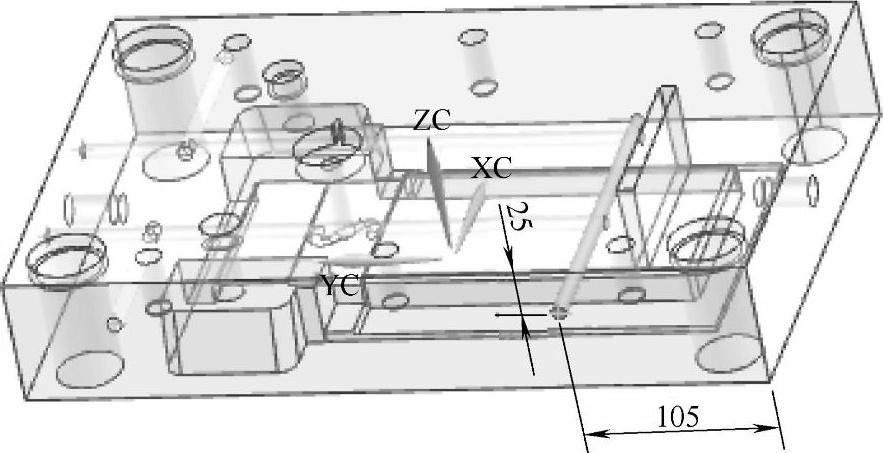

图7-140 冷却水孔6

定模冷却水道的总体设计如图7-141所示，设计结果如图7-5b所示。

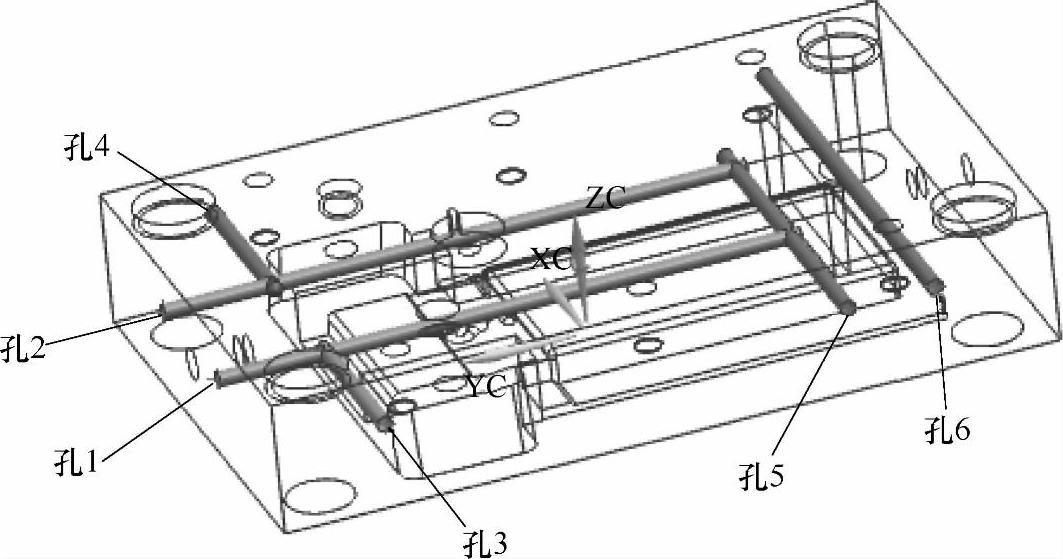

图7-141 定模板冷却水孔设计

（3）调用冷却水接口

在菜单栏中选择“HB_MOULD M6.6”→“运水（冷却系统）系列”→“水嘴（冷却水接口）”，选择一个冷却水接口模式，如图7-142，单击，冷却水接口方向即为刚创建的水道进出口方向，单击，根据命令行提示，选择切削的模板为定模板。根据命令行提示，选择冷却水接口放置点为刚建立的定模水道的进出水口，弹出冷却水接口的沉孔尺寸对话框，直径为25mm，深度为23mm，单击按钮，弹出冷却水接口放置点对话框，选择冷却水接口放置点为刚建立的定模水道的进出水口的圆心，单击按钮，完成定模板冷却水接口设计。

同样的方法，完成定模-X方向冷却水接口的调用，完成动模冷却水接口的调用，结果如图7-142所示。

（4）调用止水栓

在菜单栏中选择“HB_MOULD M6.6”→“运水（冷却系统）系列”→“止水栓”，选择，止水栓的方向选择，止水栓的放置点捕捉定模板+Y方向的冷却水孔中心，完成止水栓1和止水栓2的调用，单击按钮。

止水栓的方向选择，止水栓的放置点捕捉定模板-X方向的冷却水孔中心，完成止水栓3的调用，单击按钮，结果如图7-143所示。

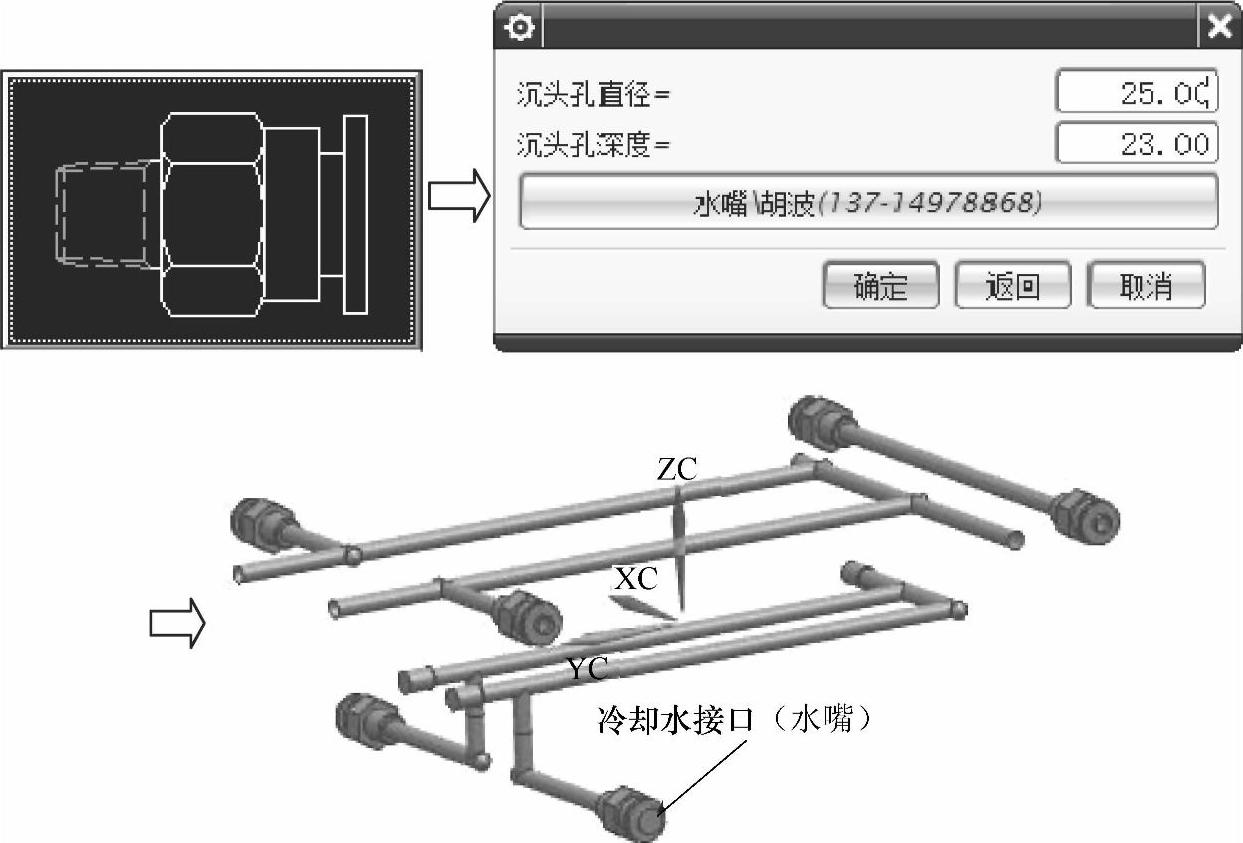

图7-142 调用冷却水接口

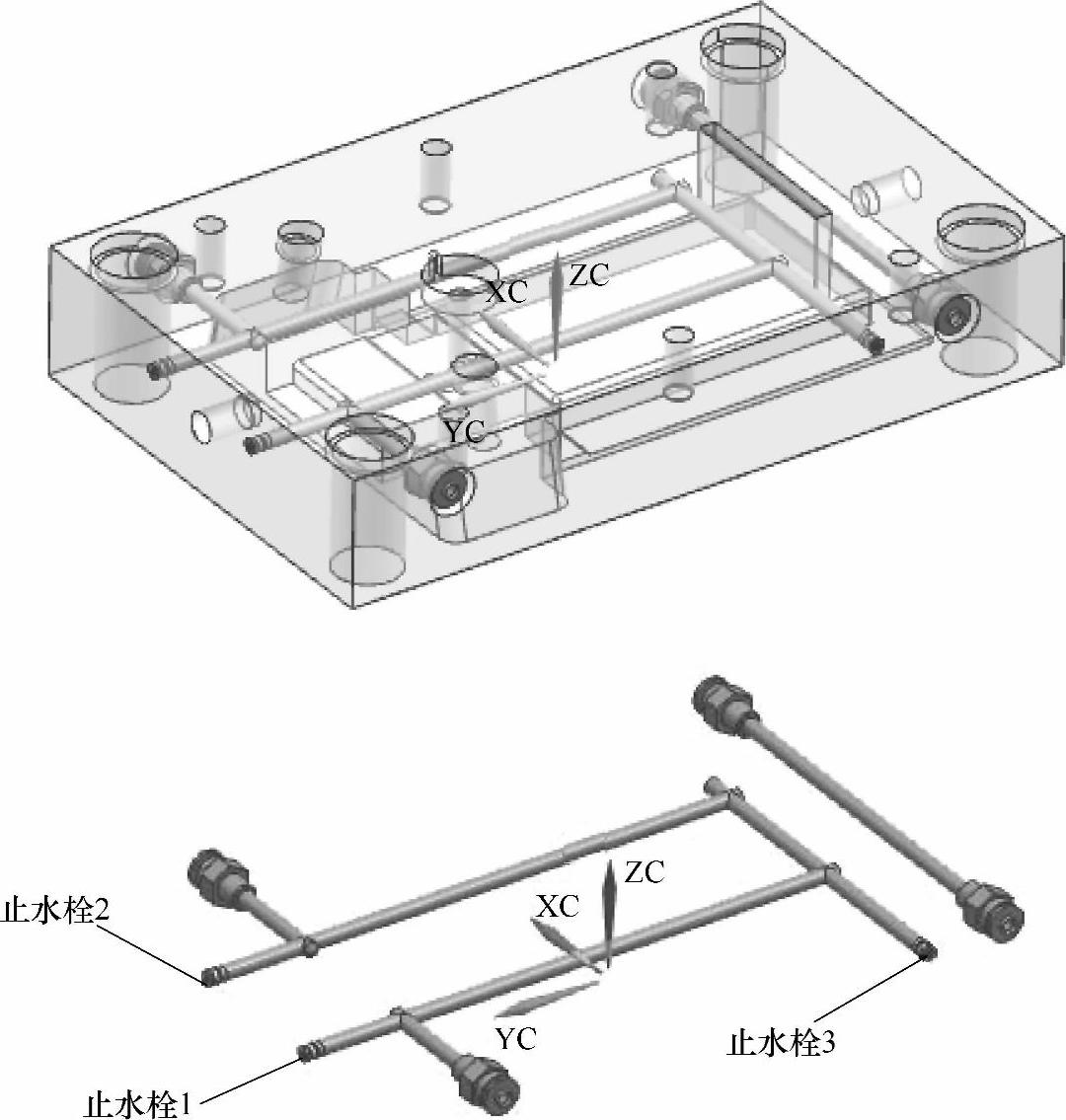

图7-143 调用止水栓
