（1）隐藏其他部件，屏幕中只显示动模型芯：在“草图”工具条中，单击“草图”按钮，在XY平面建草图，尺寸如图7-109所示。共创建12根φ8mm的推杆，4根φ6mm的推杆，1根φ6mm的拉料杆。

图7-109 推杆位置草图

（2）单击菜单栏中“HB_MOULD M6.6”→“顶针（推杆）系列”→“顶针（推杆）”，单击，弹出推杆参数对话框，输入推杆直径为8，推杆高出坐标原点为30（高出动模型芯即可，高出部分可以修剪），单击按钮。根据提示，选择放置推杆点的位置，捕捉刚创建草图上12个φ8mm圆的圆心，完成共8根推杆的设置，单击按钮，单击按钮，如图7-110所示。

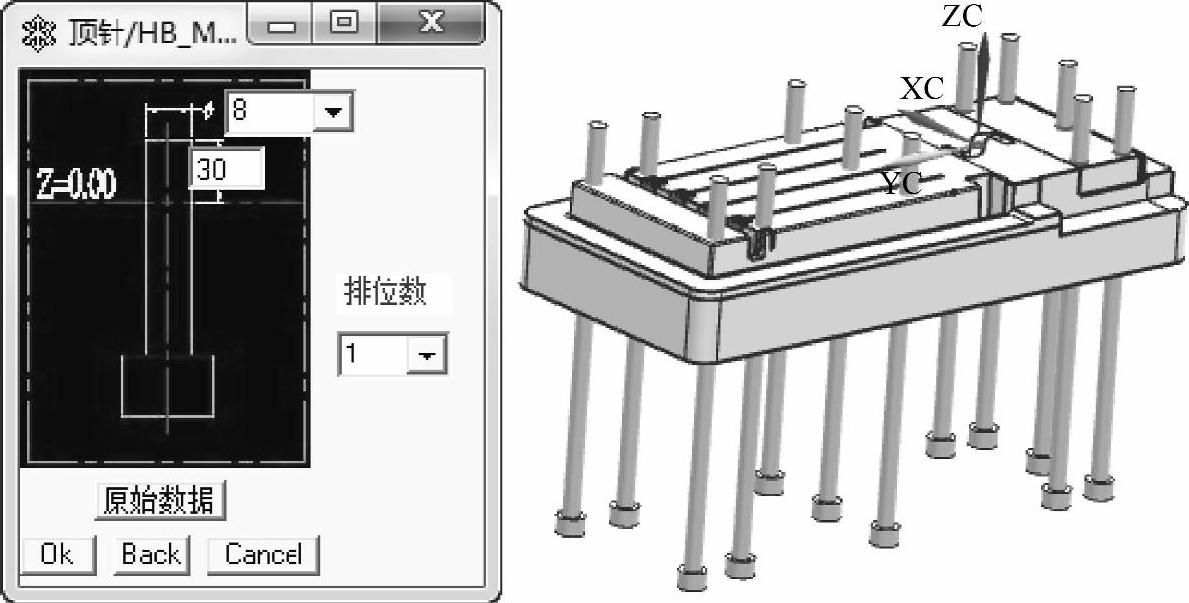

图7-110 调用φ8mm推杆

（3）单击菜单栏中“HB_MOULD M6.6”→“顶针（推杆）系列”→“顶针（推杆）”，单击，弹出推杆参数对话框，输入推杆直径为6mm，推杆高出坐标原点为30mm（高出动模型芯即可，高出部分可以修剪），单击。根据提示，选择放置推杆点的位置，捕捉刚创建草图上四个φ6mm圆的圆心，完成共六根推杆的设置，单击按钮，单击按钮，如图7-111所示。

图7-111 调用φ6mm推杆

（4）单击菜单栏中“HB_MOULD M6.6”→“顶针（推杆）系列”→“锥形勾料针（拉料杆）”，弹出拉料杆参数对话框，输入直径为φ6mm，拉料杆斜度为10，选择拉料杆的放置点为坐标原点，如图7-112所示，单击按钮，单击按钮。

(www.daowen.com)

图7-112 拉料杆

（5）单击菜单栏中“HB_MOULD M6.6”→“顶针（推杆）系列”→“修剪顶针（推杆）”，单击，弹出类选择对话框，根据状态栏提示，选择参考的产品或流道实体，依次选择两个产品，单击按钮，如图7-113所示。

（6）单击菜单栏中“HB_MOULD M6.6”→“顶针（推杆）系列”→“顶针（推杆）避空”，单击，输入动模板和推杆板的避空间隙为0.5mm（双边），推杆高度避空值为0mm，软件自动将推杆位的避空位做好。

（7）单击菜单栏中“HB_MOULD M6.6”→“顶针（推杆）系列”→“模仁（型芯）避空”，输入避空间隙（双边）为2mm，料位预留高度为20mm。根据状态栏提示，选择16根推杆和1根拉料杆，单击按钮，选择动模型芯，软件自动将动模型芯上的推杆避空孔做好。

（8）在“特征”工具条中，单击“求差”按钮，目标体选择动模型芯，工具体选择16根推杆和1根拉料杆，设置选项中“保存工具”，单击按钮，如图7-114所示。

图7-113 修剪推杆

图7-114 推杆求差
