刀片盒下盖产品分型优化方案

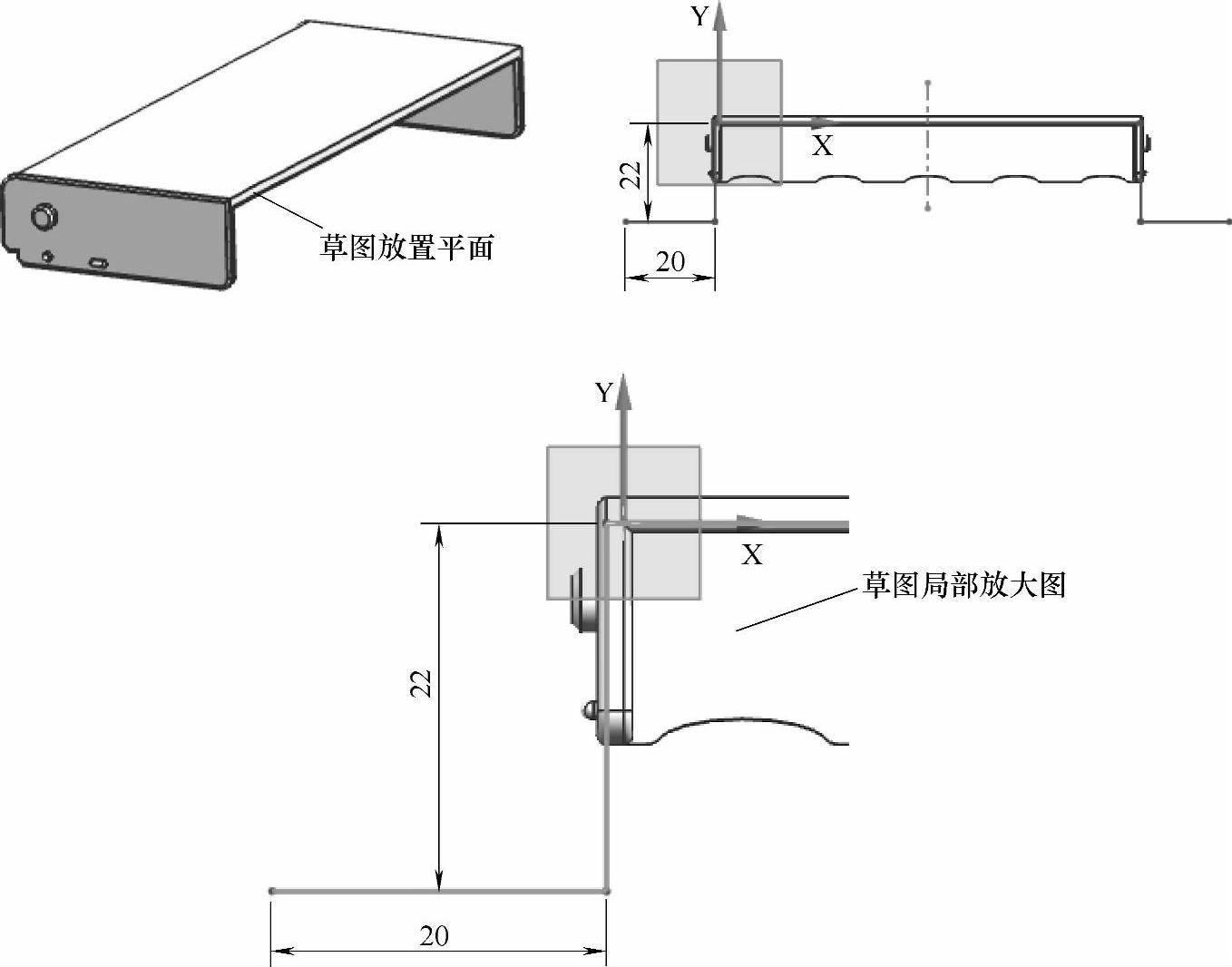

(1)绘制分型面草图:在“草图”工具条中,单击“草图”978-7-111-48374-8-Chapter07-79.jpg按钮,草图放置平面选择产品侧面,利用“投影曲线”978-7-111-48374-8-Chapter07-80.jpg、“约束”978-7-111-48374-8-Chapter07-81.jpg、“快速修剪”978-7-111-48374-8-Chapter07-82.jpg、“快速延伸”978-7-111-48374-8-Chapter07-83.jpg等命令,绘制草图如图7-24所示。


图7-24 分型面草图

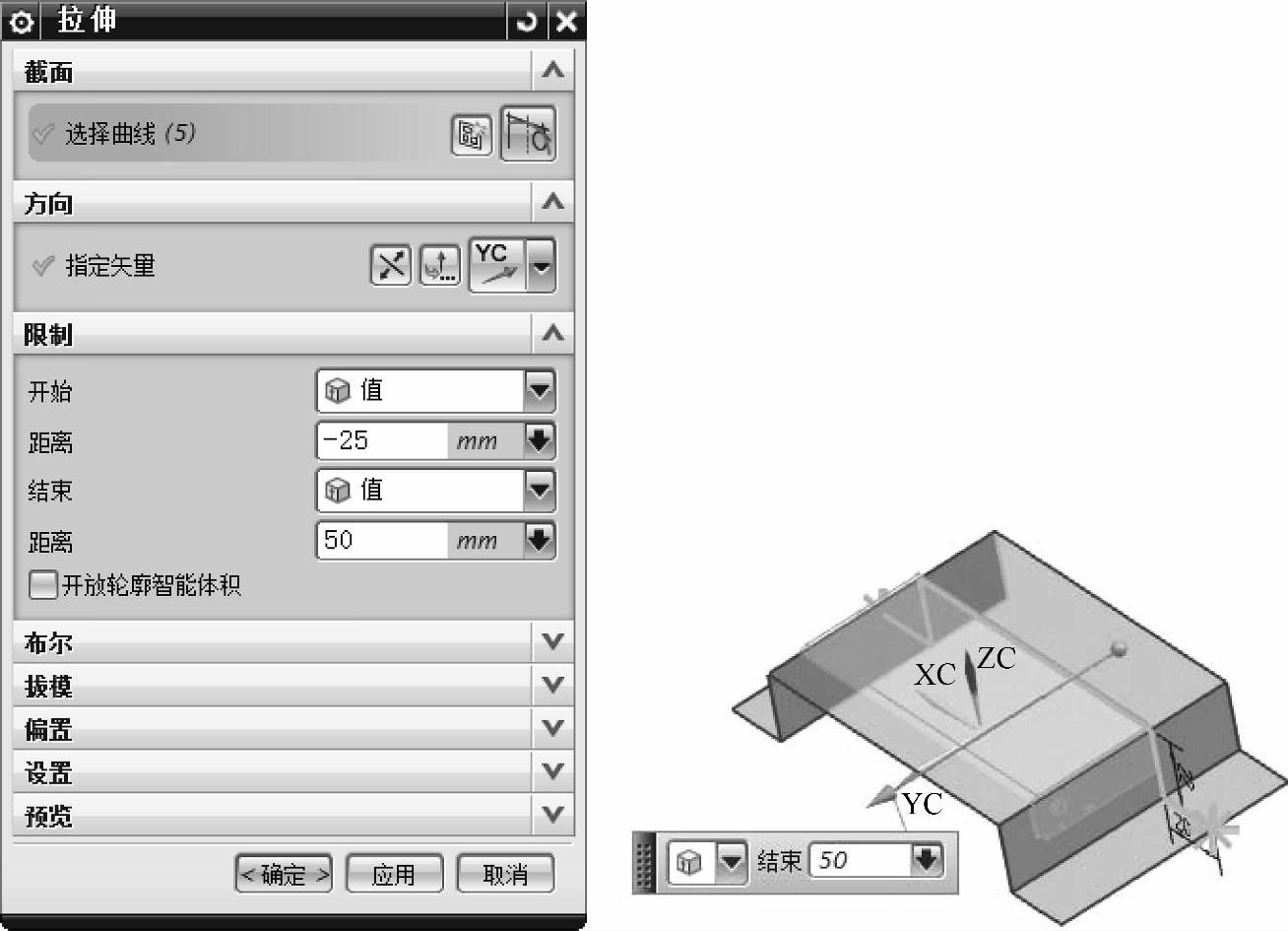

(2)在“特征”工具条中,单击“拉伸978-7-111-48374-8-Chapter07-85.jpg按钮,拉伸的截面选择刚创建的草图曲线,如图7-25所示,拉伸的方向选择+Y,拉伸的起始深度为-25mm,结束深度为50mm,单击978-7-111-48374-8-Chapter07-86.jpg按钮。


图7-25 拉伸草图

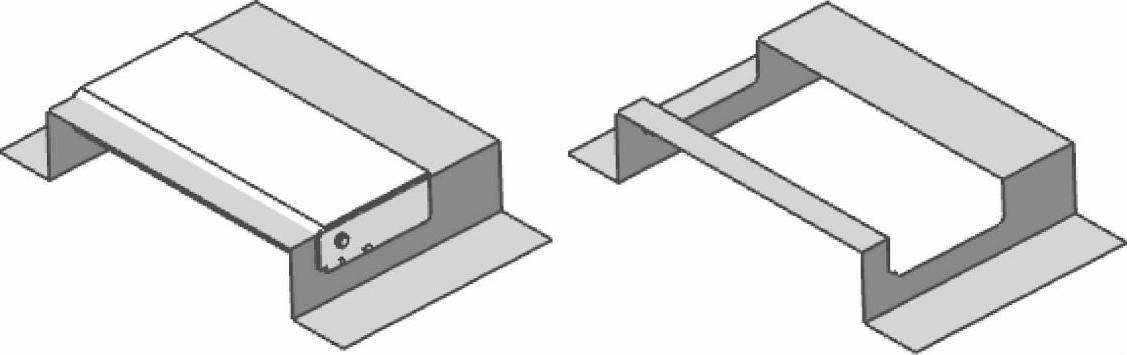

(3)在“特征”工具条中,单击“求差”978-7-111-48374-8-Chapter07-88.jpg按钮,目标体选择刚拉伸的片体,工具体选择刀片盒下盖的产品,设置选项中“保存工具”,单击978-7-111-48374-8-Chapter07-89.jpg按钮,如图7-26所示。


图7-26 刀片盒下盖产品求差

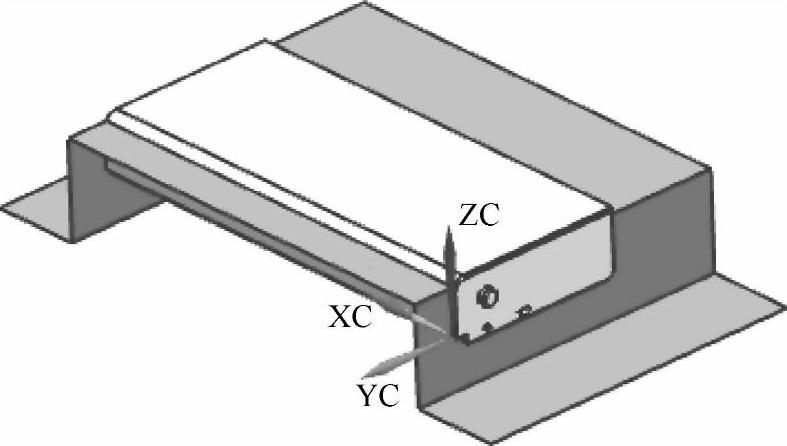

(4)在菜单栏中选择“格式”→“WCS”,单击978-7-111-48374-8-Chapter07-91.jpg,移动坐标如图7-27所示。

(5)将片体分割。在菜单栏中选择“插入”→“修剪”→“拆分体”978-7-111-48374-8-Chapter07-92.jpg,目标选择刚创建的片体,分割的平面选择978-7-111-48374-8-Chapter07-93.jpg,即XZ平面,单击978-7-111-48374-8-Chapter07-94.jpg按钮。

在“编辑特征”工具条中,单击“移除参数”978-7-111-48374-8-Chapter07-95.jpg按钮,对象选择片体,单击978-7-111-48374-8-Chapter07-96.jpg按钮。

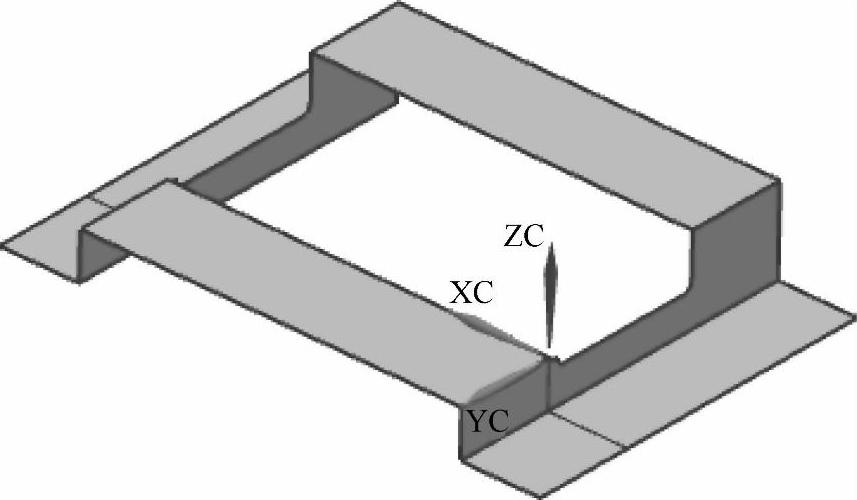

此步骤的“拆分体”命令,将该片体被分割成三部分,需要先将该片体“移除参数”,然后删除多余的两部分,结果如图7-28所示。


图7-27 移动坐标


图7-28 分割片体(www.daowen.com)

(6)在“特征”工具条中,单击“拉伸”978-7-111-48374-8-Chapter07-99.jpg按钮,拉伸截面选择产品+Y方向分型线,如图7-29所示,拉伸方向选择+Y,拉伸深度输入为25mm,单击978-7-111-48374-8-Chapter07-100.jpg按钮,如图7-29所示。


图7-29 拉伸分型线

(7)在“特征”工具条中,单击“缝合”978-7-111-48374-8-Chapter07-102.jpg按钮,将刚创建的分型面所有片体缝合,即完成分型面的创建,如图7-30所示。

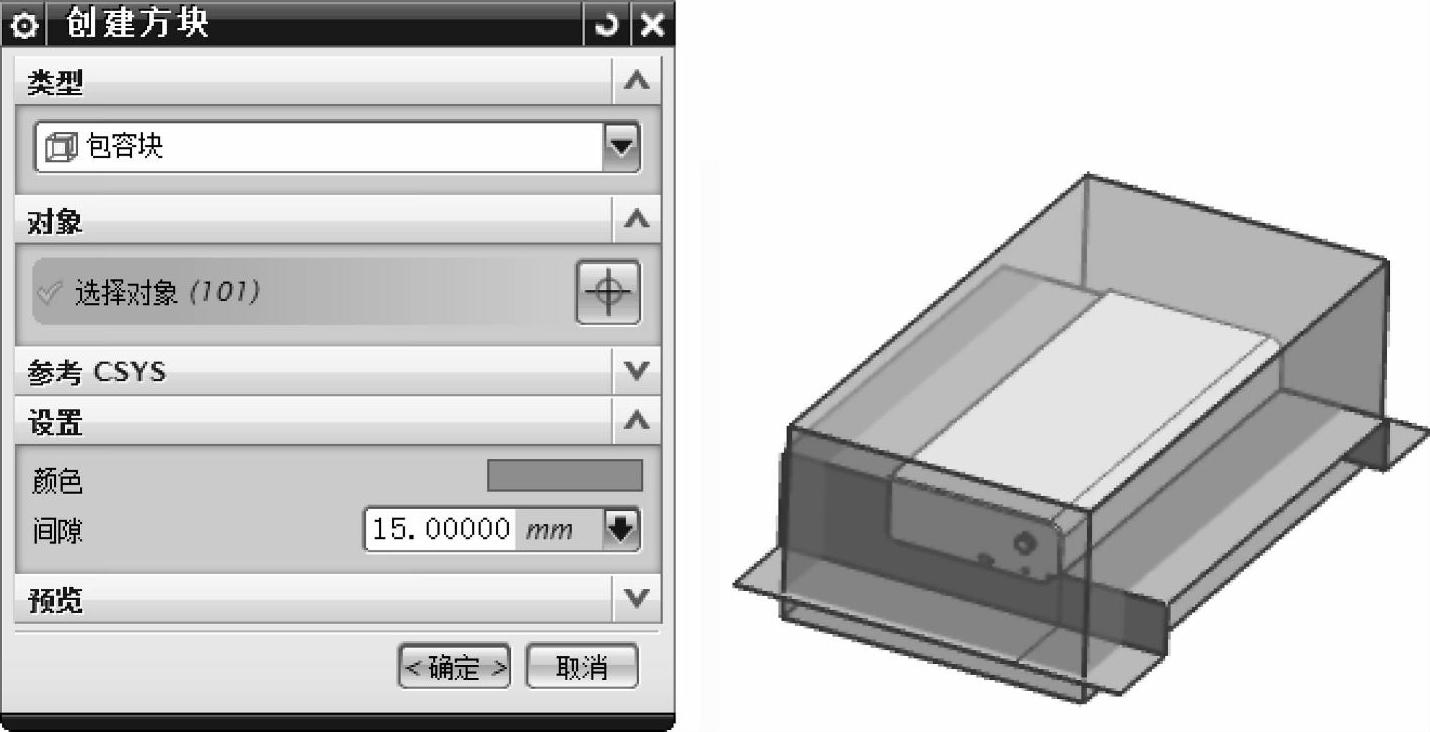

(8)创建型腔型芯:在“注射模向导”工具条中,单击“模具工具”978-7-111-48374-8-Chapter07-103.jpg按钮,单击“创建方块”978-7-111-48374-8-Chapter07-104.jpg按钮,弹出“创建方块”对话框。在面规则选择示意图中,选择“体的面”。创建方块的类型选择978-7-111-48374-8-Chapter07-105.jpg,对象选择刀片盒下盖产品,面间隙输入15mm,单击978-7-111-48374-8-Chapter07-106.jpg按钮,如图7-31所示。

(9)在“特征”工具条中,单击“求差”978-7-111-48374-8-Chapter07-107.jpg按钮,目标体选择刚创建的型腔型芯实体,工具体刀片盒下盖产品,设置选项中“保存工具”,单击978-7-111-48374-8-Chapter07-108.jpg按钮。

(10)将型腔型芯分割。在菜单栏中选择“插入”→“修剪”→“拆分体”978-7-111-48374-8-Chapter07-109.jpg,目标选择刚创建型腔型芯实体,工具选项选择978-7-111-48374-8-Chapter07-110.jpg,选择创建的分型面,单击978-7-111-48374-8-Chapter07-111.jpg按钮。


图7-30 缝合分型面片体


图7-31 创建型腔型芯

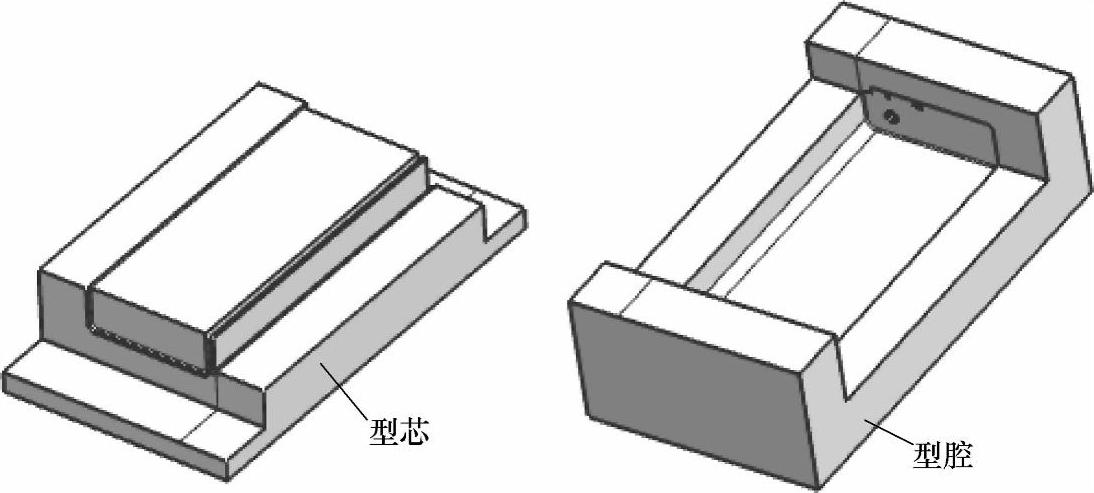

(11)在“编辑特征”工具条中,单击“移除参数”978-7-111-48374-8-Chapter07-114.jpg按钮,对象选择型腔型芯,单击978-7-111-48374-8-Chapter07-115.jpg按钮,型腔型芯分割结果如图7-32所示。


图7-32 型腔型芯分割效果图

(12)将分型面移动到255层(作为垃圾图层),或者将分型面删除。
