公司推出全新机构设计方案

本套模具为反向进料,无法通过推出杆顶出,需设计一套反向推出机构。

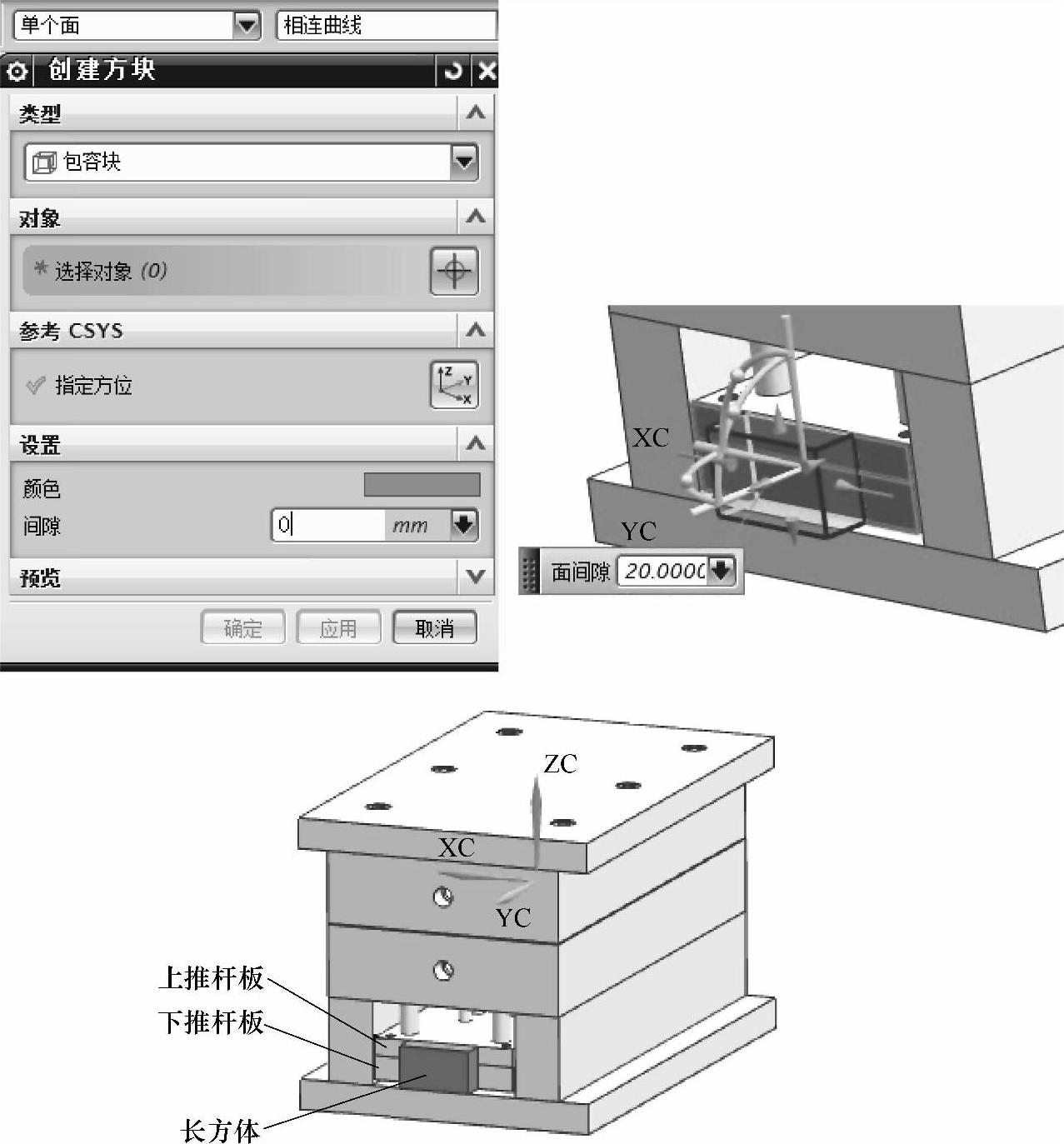

(1)创建一个长方体,长60mm、宽35mm、高20mm。在“注射模向导”工具条中,单击“模具工具”978-7-111-48374-8-Chapter06-195.jpg按钮,单击“创建方块”978-7-111-48374-8-Chapter06-196.jpg按钮,弹出“创建方块”对话框,如图6-40所示。

在面规则示意图中,选择“单个面”,选择上推杆板和下推杆板侧面。更改参数,分别单击两侧面的箭头,将参数修改为“面间隙=-30mm”,单击前面的箭头,将前面的面参数修改为“面间隙-20mm”,其他“面间隙=0mm”,如图6-40所示。


图6-40 创建长方体

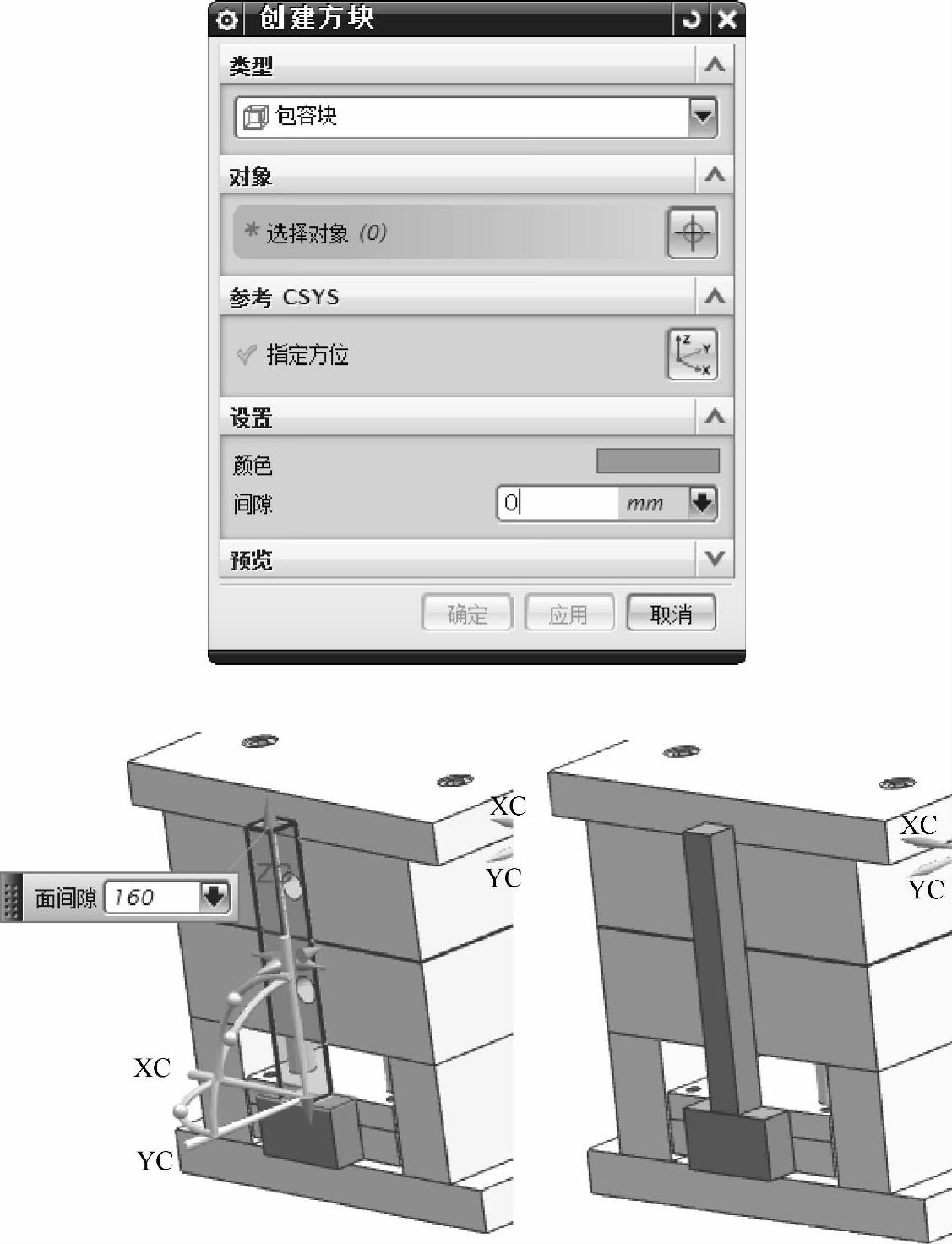

(2)创建拉杆,长160mm、宽20mm、高19mm。在“注射模向导”工具条中,单击“模具工具”978-7-111-48374-8-Chapter06-198.jpg按钮,单击“创建方块”978-7-111-48374-8-Chapter06-199.jpg按钮,弹出“创建方块”对话框。在面规则示意图中,选择“单个面”,选择刚创建长方体的上表面。更改参数,两侧面的“面间隙=-20mm”,上表面的“面间隙=160mm”,前面的“面间隙=-1mm”,其他“面间隙=0mm”,如图6-41所示。


图6-41 创建拉杆

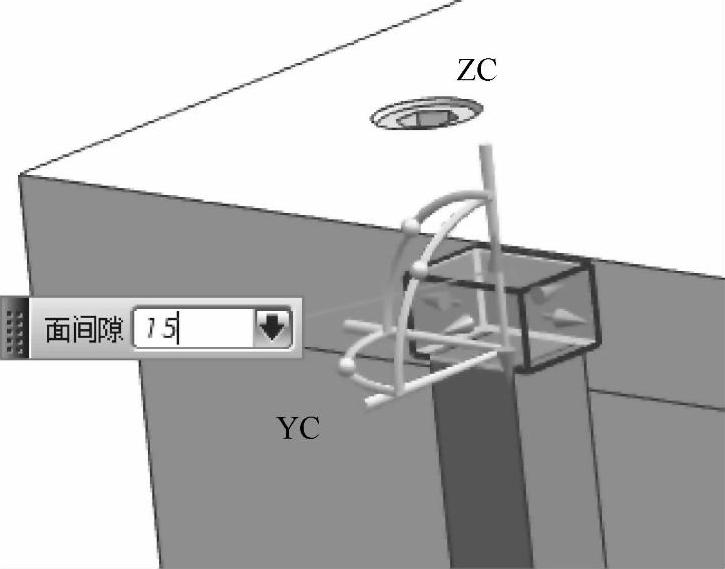

(3)在“注射模向导”工具条中,单击“模具工具”978-7-111-48374-8-Chapter06-201.jpg按钮,单击“创建方块”978-7-111-48374-8-Chapter06-202.jpg按钮,弹出“创建方块”对话框。在面规则示意图中,选择“单个面”,选择刚创建的拉杆的上表面。更改参数,两侧面的“面间隙=4mm”,上表面的“面间隙=15mm”,其他“面间隙=0mm”,如图6-42所示。

(4)创建推出机构限位块:在“注射模向导”工具条中,单击“模具工具”978-7-111-48374-8-Chapter06-203.jpg按钮,单击“创建方块”978-7-111-48374-8-Chapter06-204.jpg按钮,弹出“创建方块”对话框。在面规则示意图中,选择“单个面”,选择前面创建的长方体的上表面,如图6-43所示。更改参数,上表面的“面间隙=142mm”,下表面的“面间隙=-2mm”,前面的“面间隙=8mm”,其他“面间隙=0mm”,如图6-43所示。


图6-42 创建方块


图6-43 限位块

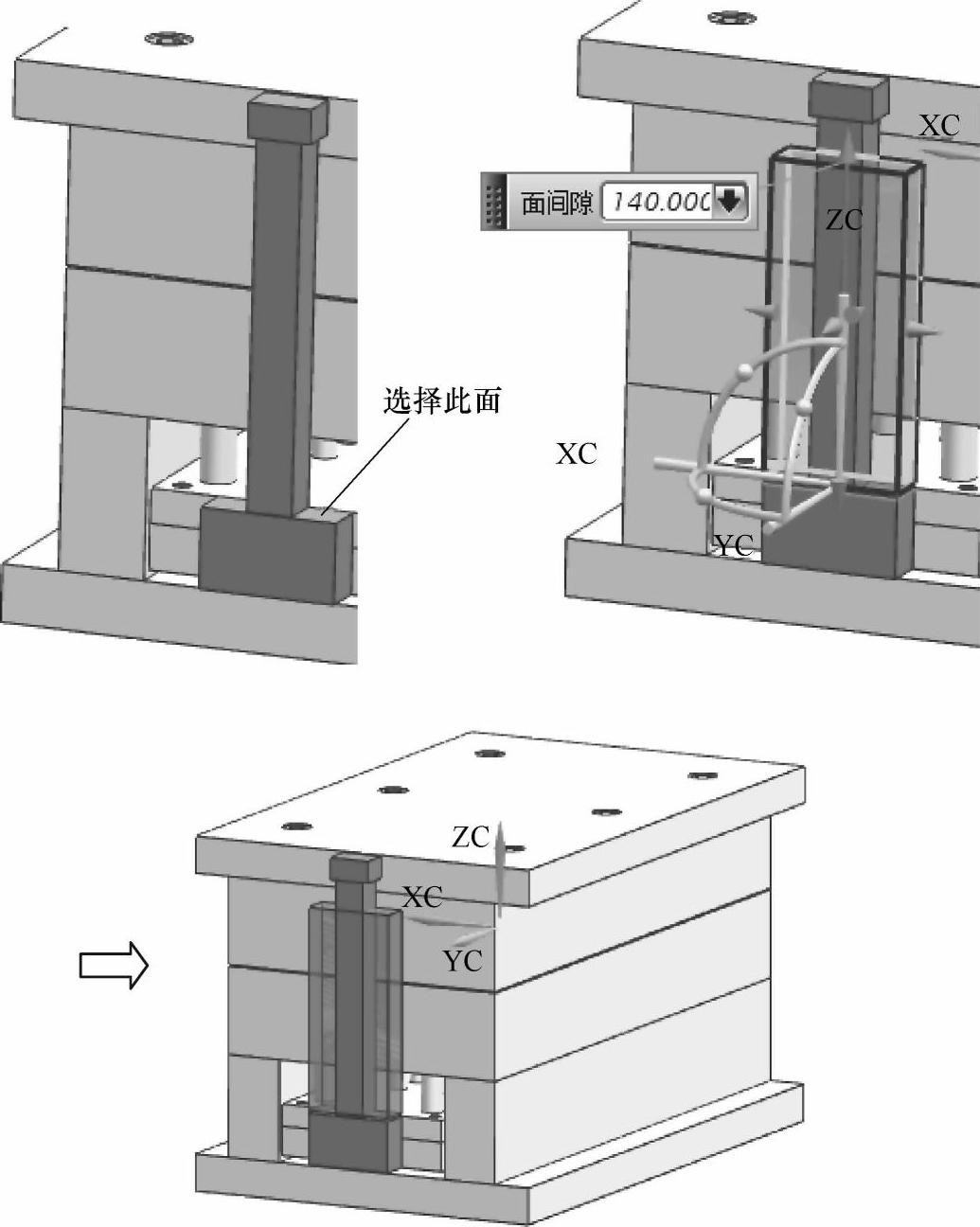

(5)在“注射模向导”工具条中,单击“模具工具”978-7-111-48374-8-Chapter06-207.jpg按钮,单击“创建方块”978-7-111-48374-8-Chapter06-208.jpg按钮,弹出“创建方块”对话框。在面规则示意图中,选择“单个面”,选择前面创建的方块的下表面,如图6-44所示。更改参数,上表面的“面间隙=140mm”,下表面的“面间隙=-2mm”,其他“面间隙=0mm”,如图6-44所示。


图6-44 创建方块

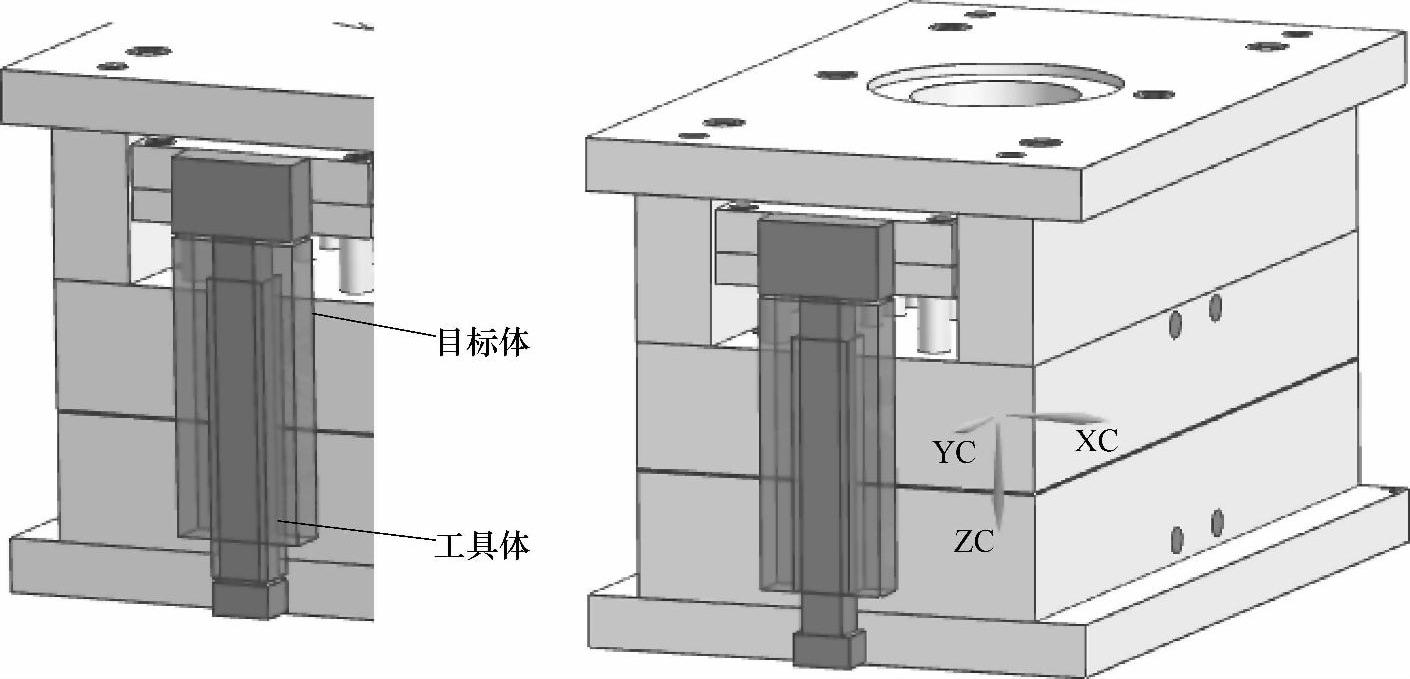

(6)在“特征”工具条中,单击“求差”978-7-111-48374-8-Chapter06-210.jpg按钮,目标体选择限位块,工具体选择刚创建的方块,单击978-7-111-48374-8-Chapter06-211.jpg按钮,如图6-45所示。


图6-45 限位块求差

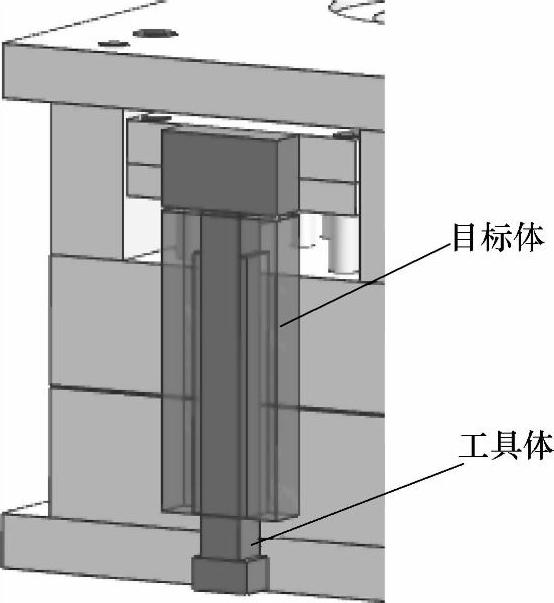

(7)在“特征”工具条中,单击“求差”978-7-111-48374-8-Chapter06-213.jpg按钮,目标体选择限位块,工具体选择拉杆,设置选项中“保存工具”,单击978-7-111-48374-8-Chapter06-214.jpg按钮,如图6-46所示。


图6-46 限位块与拉杆求差

(8)隐藏其他部件,只显示推出机构限位块。在“特征”工具条中,单击“偏置面”978-7-111-48374-8-Chapter06-216.jpg按钮,选择限位块滑槽的三个侧面,输入偏置参数为-1mm,如图6-47所示。

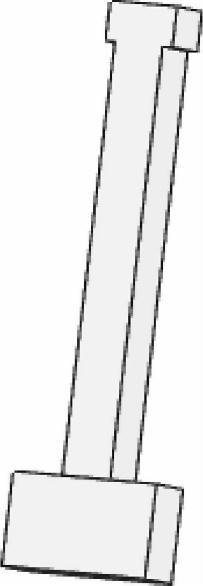

(9)在“特征”工具条中,单击“求和”978-7-111-48374-8-Chapter06-217.jpg按钮,将拉杆的三个部分求和,如图6-48所示。

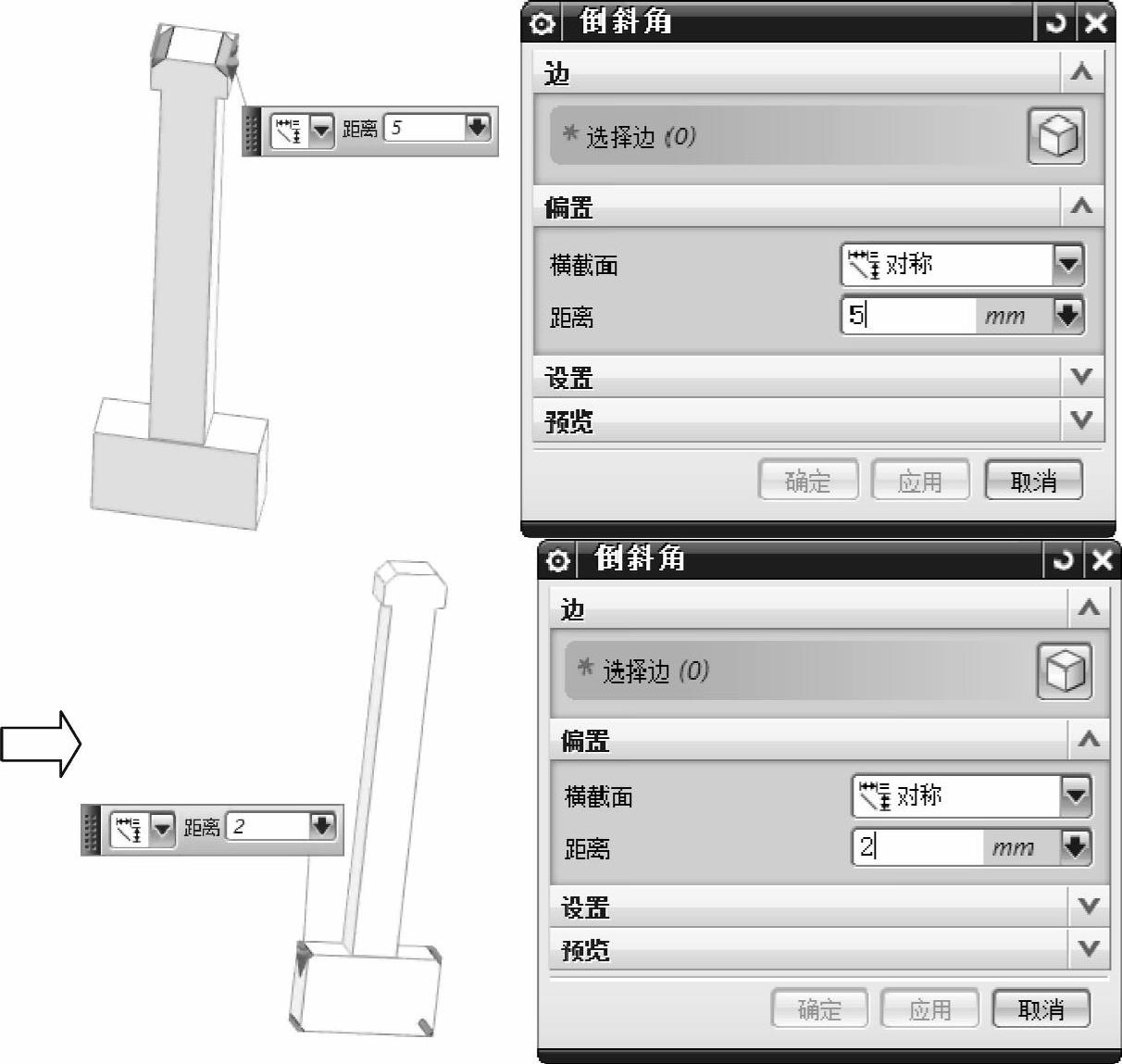

(10)在“特征”工具条中,单击“倒斜角”978-7-111-48374-8-Chapter06-218.jpg按钮,将拉杆头部倒角5mm,其他边缘倒角为2mm,如图6-49所示。


图6-47 偏置限位块滑槽面(www.daowen.com)


图6-48 拉杆求和


图6-49 倒角操作

(11)镜像推出机构。单击“格式”→“变换”978-7-111-48374-8-Chapter06-222.jpg,变换的对象选择推出机构的所有部件,单击978-7-111-48374-8-Chapter06-223.jpg,镜像的平面类型选择978-7-111-48374-8-Chapter06-224.jpg,单击978-7-111-48374-8-Chapter06-225.jpg按钮,单击978-7-111-48374-8-Chapter06-226.jpg,单击978-7-111-48374-8-Chapter06-227.jpg按钮,如图6-50所示。


图6-50 镜像推出机构

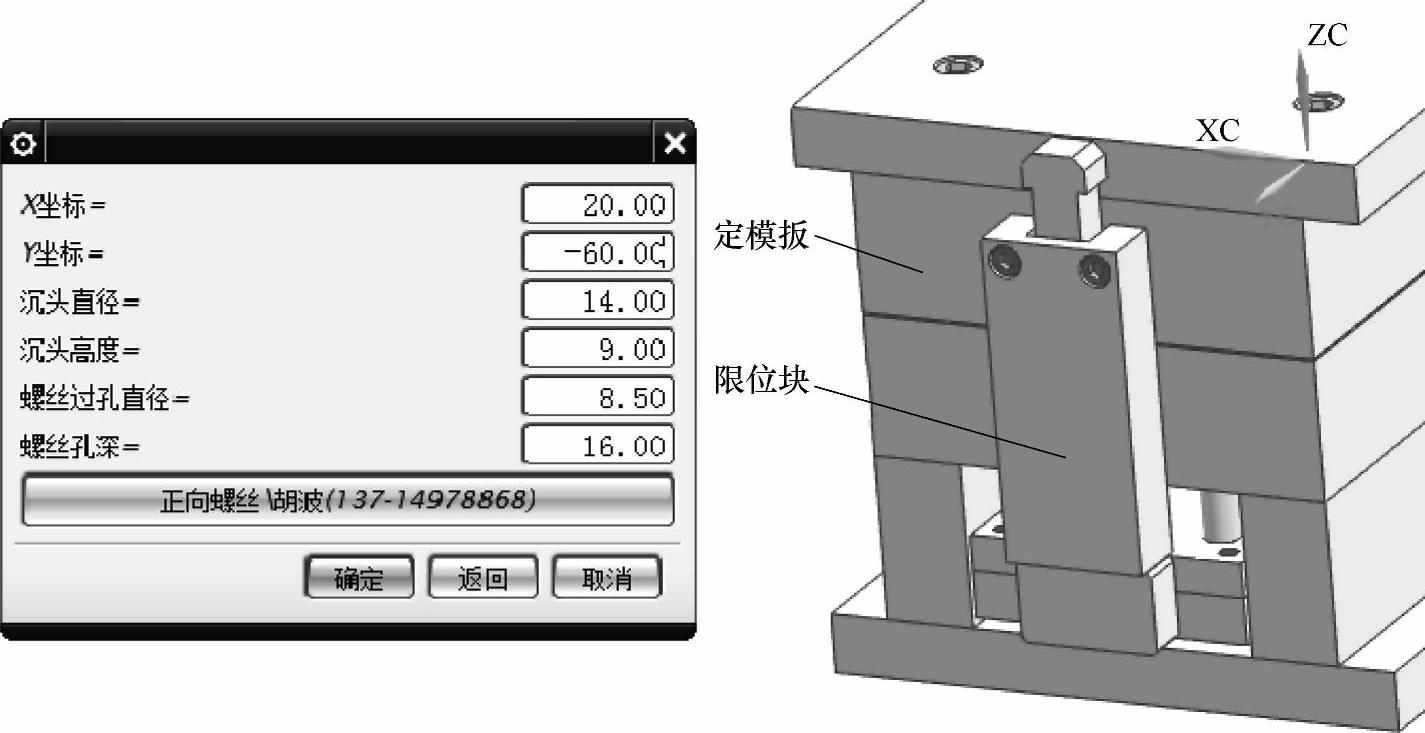

(12)在菜单栏中选择“HB_MOULD M6.6”→“螺丝(螺栓)系列”→“正向螺丝(螺栓)”,根据命令行的提示,选择螺栓放置实体面为限位块的上表面,螺栓的定位类型单击978-7-111-48374-8-Chapter06-229.jpg,定位平面同样选择限位块的上表面,弹出类选择对话框,选择过孔实体为顶出限位块和定模板,单击978-7-111-48374-8-Chapter06-230.jpg按钮。内六角螺栓孔断点选择“点在面上”978-7-111-48374-8-Chapter06-231.jpg,选择限位块与定模板接触面的任意一点。

内六角螺栓类型选择978-7-111-48374-8-Chapter06-232.jpg,公制内六角螺栓型号选978-7-111-48374-8-Chapter06-233.jpg,螺栓的位置XY坐标(20,-60),参考参数如图6-51所示,单击978-7-111-48374-8-Chapter06-234.jpg按钮,完成参数设计。再单击978-7-111-48374-8-Chapter06-235.jpg按钮,选择978-7-111-48374-8-Chapter06-236.jpg


图6-51 限位块螺栓

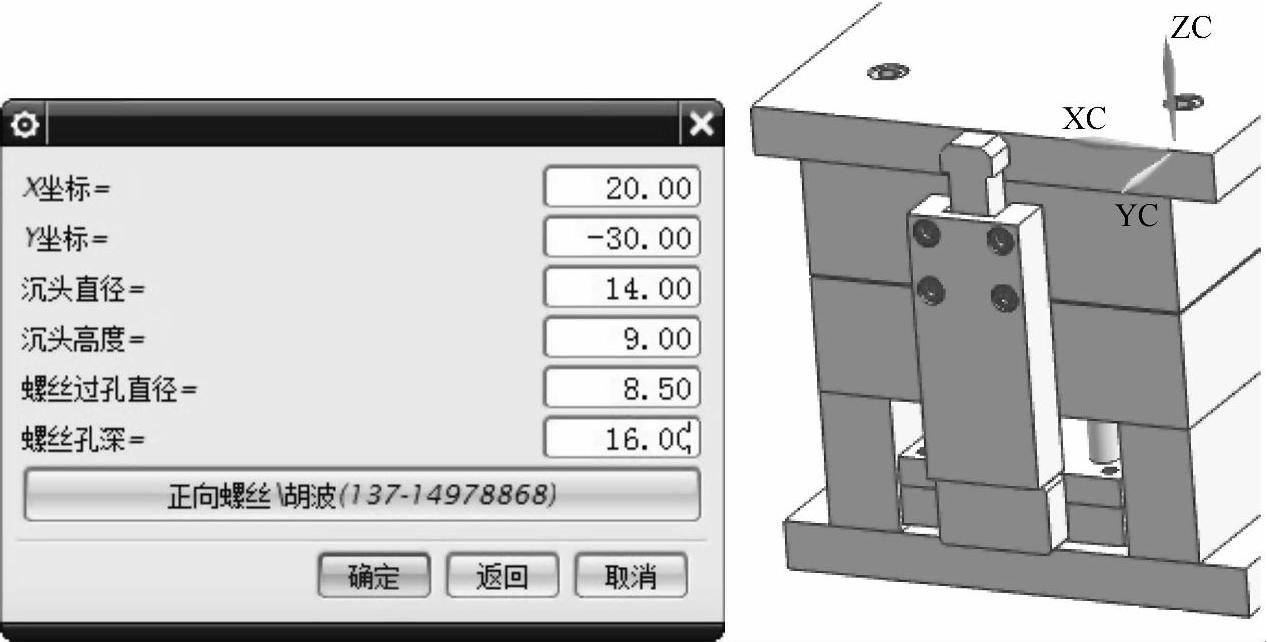

(13)在菜单栏中选择“HB_MOULD M6.6”→“螺丝(螺栓)系列”→“正向螺丝”,根据命令行的提示,选择螺栓放置实体面为限位块的上表面,螺栓的定位类型单击978-7-111-48374-8-Chapter06-238.jpg,定位平面同样选择限位块的上表面,弹出类选择对话框,选择过孔实体为推出限位块和定模板,单击978-7-111-48374-8-Chapter06-239.jpg按钮。内六角螺栓孔断点选择“点在面上”978-7-111-48374-8-Chapter06-240.jpg,选择限位块与定模板接触面的任意一点。

内六角螺栓类型选择978-7-111-48374-8-Chapter06-241.jpg,公制内六角螺栓型号选978-7-111-48374-8-Chapter06-242.jpg,螺栓的位置XY坐标(20,-30),参考参数如图6-52所示,单击978-7-111-48374-8-Chapter06-243.jpg按钮,完成参数设计。再点击978-7-111-48374-8-Chapter06-244.jpg按钮,选择978-7-111-48374-8-Chapter06-245.jpg,限位块螺栓总体装配如图6-52所示。


图6-52 限位块螺栓装配图

(14)在菜单栏中选择“HB_MOULD M6.6”→“螺丝(螺栓)系列”→“正向螺丝”,根据命令行的提示,选择螺栓放置实体面选择拉杆底座的上表面,螺栓的定位类型单击978-7-111-48374-8-Chapter06-247.jpg,定位平面同样选择拉杆底座的上表面,弹出类选择对话框,选择过孔实体为拉杆和下推杆板,单击978-7-111-48374-8-Chapter06-248.jpg按钮。内六角螺栓孔断点选择“点在面上”978-7-111-48374-8-Chapter06-249.jpg,选择拉杆与下推杆板接触面的任意一点。

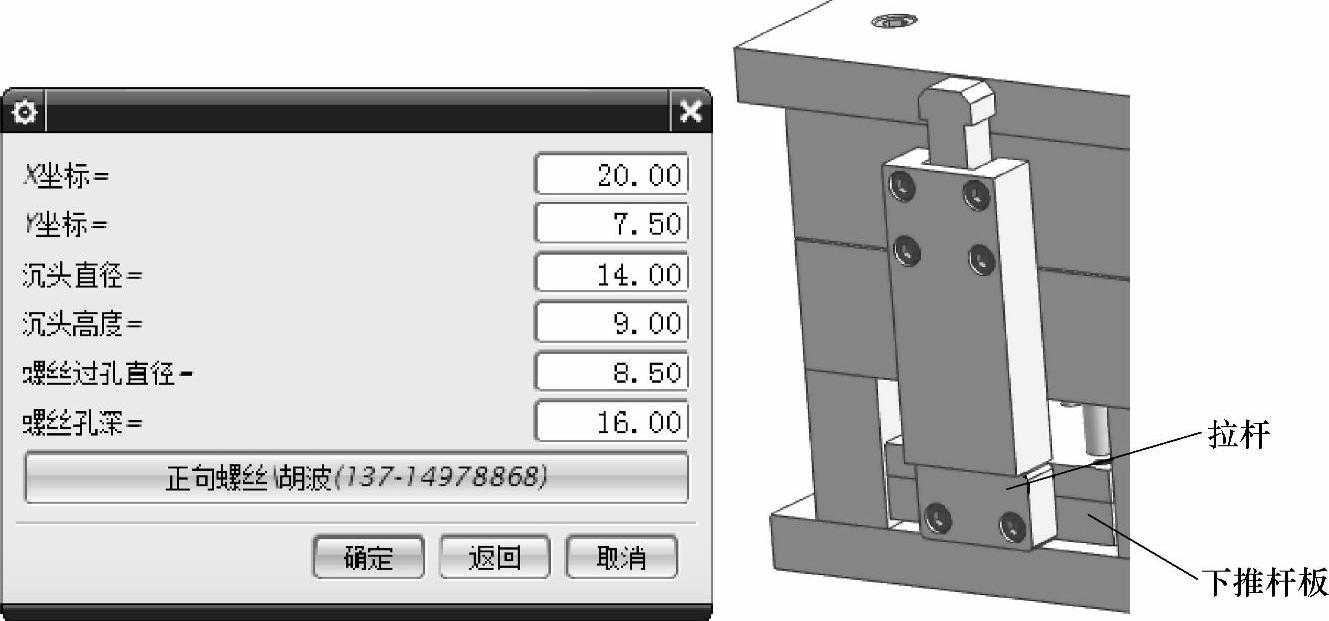

内六角螺栓类型选择978-7-111-48374-8-Chapter06-250.jpg,公制内六角螺栓型号选978-7-111-48374-8-Chapter06-251.jpg,螺栓的位置XY坐标(20,7.5),参考参数如图6-53所示,单击978-7-111-48374-8-Chapter06-252.jpg按钮,完成参数设计。再单击978-7-111-48374-8-Chapter06-253.jpg按钮,选择978-7-111-48374-8-Chapter06-254.jpg


图6-53 拉杆螺栓

(15)在菜单栏中选择“HB_MOULD M6.6”→“螺丝(螺栓)系列”→“正向螺丝”,根据命令行的提示,选择螺栓放置实体面选择拉杆底座的上表面,螺栓的定位类型单击978-7-111-48374-8-Chapter06-256.jpg,定位平面同样选择拉杆底座的上表面,弹出类选择对话框,选择过孔实体为拉杆和上推杆板,单击978-7-111-48374-8-Chapter06-257.jpg按钮。内六角螺栓孔断点选择“点在面上”978-7-111-48374-8-Chapter06-258.jpg,选择拉杆与上推杆板接触面的任意一点。

内六角螺栓类型选择978-7-111-48374-8-Chapter06-259.jpg,公制内六角螺栓型号选978-7-111-48374-8-Chapter06-260.jpg,螺栓的位置XY坐标(0,-9),参考参数如图6-54所示,单击978-7-111-48374-8-Chapter06-261.jpg按钮,完成参数设计,再单击978-7-111-48374-8-Chapter06-262.jpg按钮。


图6-54 拉杆螺栓装配图

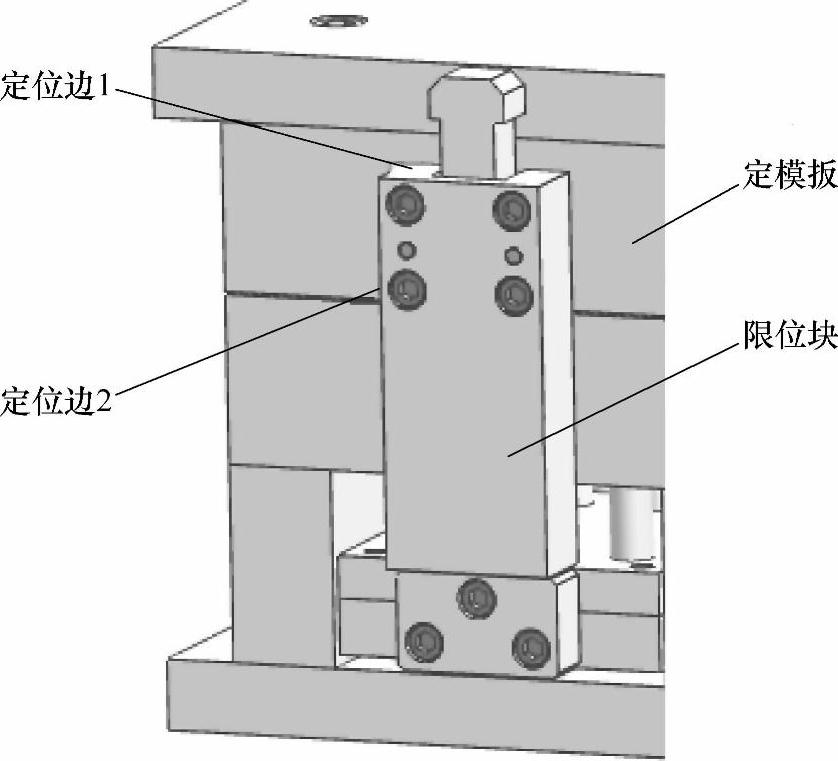

(16)在菜单栏中选择“HB_MOULD M6.6”→“顶针(推杆)系列”→“定位销钉”,销钉的类型选择978-7-111-48374-8-Chapter06-264.jpg,根据命令行的提示,销钉的放置面选择推出限位块表面,销钉的打断点选择“点在面上”978-7-111-48374-8-Chapter06-265.jpg,选择限位块与定模板接触面的任意一点,过孔实体选择推出限位块和定模板,单击978-7-111-48374-8-Chapter06-266.jpg按钮,销钉直径为6mm,销钉孔深为42mm,单击978-7-111-48374-8-Chapter06-267.jpg按钮。销钉两个定位边依次选择限位块的两个测边缘,销钉的放置点XY为(-10,25),单击978-7-111-48374-8-Chapter06-268.jpg按钮,输入第二个销钉的放置点XY为(-50,25),结果如图6-55所示。

同样的方法,将另外一侧限位机构的螺栓和销钉做好。


图6-55 定位销钉装配图
