（1）隐藏其他部件，屏幕中只显示动模型芯：在“草图”工具条中，单击“草图”按钮，在XY平面建草图，尺寸如图6-36所示，草图中共有16个圆。

（2）单击菜单栏中“HB_MOULD M6.6”→“顶针（推杆）系列”→“顶针”，单击，弹出推杆参数对话框，设置参数如图6-37所示，单击。根据提示，选择放置推杆点的位置，点的类型切换为，捕捉刚创建草图上的16个圆心点，完成共16根推杆的设置，单击按钮，单击按钮，如图6-37所示。

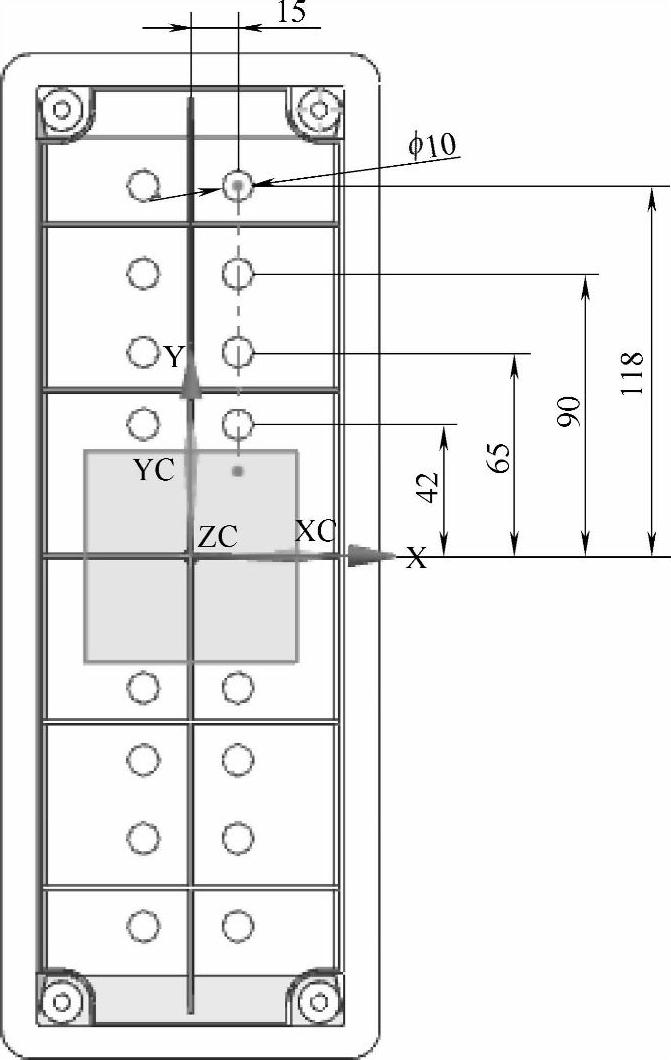

图6-36 推杆定位点草图

图6-37 设置推杆

（3）单击菜单栏中“HB_MOULD M6.6”→“顶针（推杆）系列”→“修剪顶针”，单击，弹出类选择对话框，根据状态栏提示，选择参考的产品或流道实体，选择塑料盖板产品，单击按钮，如图6-38所示。

（4）单击菜单栏中“HB_MOULD M6.6”→“顶针（推杆）系列”→“顶针避空”，单击，输入下模板和推杆板的避空间隙为1（双边），推杆高度避空值为0，软件自动将动模和推杆板上的推杆避空孔做好。(www.daowen.com)

（5）在“特征”工具条中，单击“求差”按钮，目标体选择型芯，工具体选择16根推杆，设置选项中“保存工具”，单击按钮。

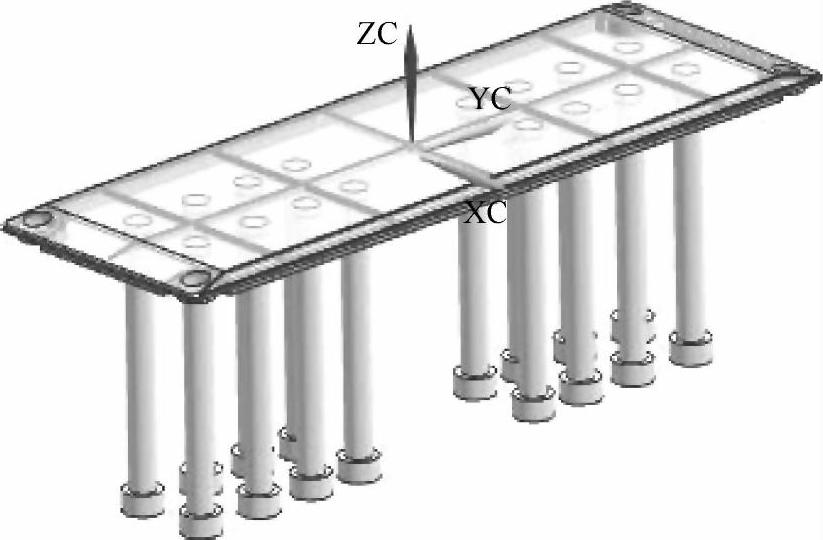

图6-38 修剪推杆

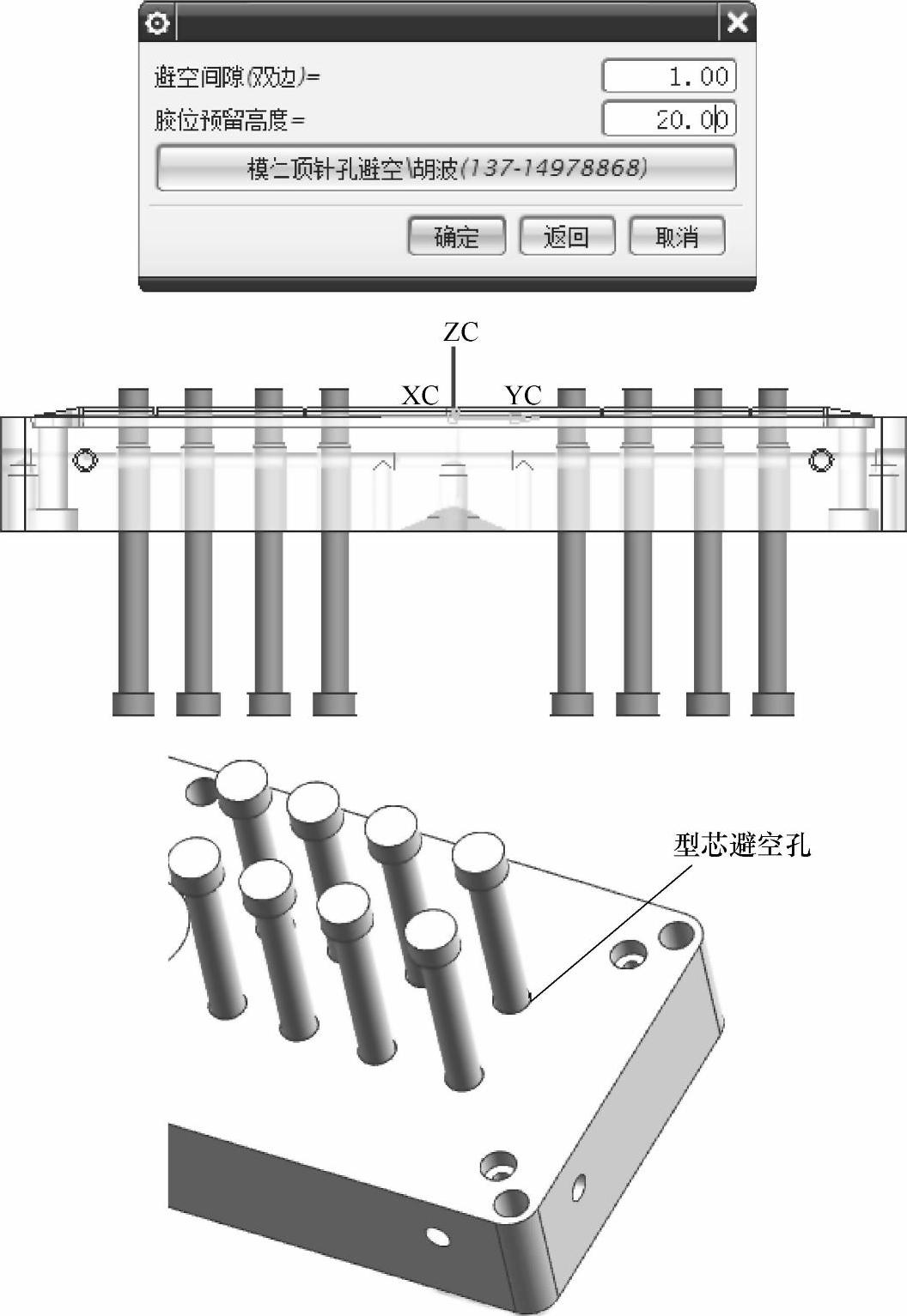

（6）单击菜单栏中“HB_MOULD M6.6”→“顶针（推杆）系列”→“模仁（型芯）避孔”，输入逼空间隙（双边）为1mm，料位预留高度为20mm。根据状态栏提示，选择16根推杆，单击按钮，选择动模型芯。软件自动将动模型芯上的推杆避空孔做好，如图6-39所示。

图6-39 模仁避空
