（1）调入龙记大水口CI型2040模架（直浇口模架C型）

单击菜单栏中“HB_MOULD M6.6”→“模胚系列”→“龙记”，单击，弹出龙记标准模胚对话框，设置参数如图6-14所示。选择大水口（二板式）系列CI型20系列2040模架，A（定模）板60、B（动模）板60、C板垫块70，单击按钮，完成模架的调用。

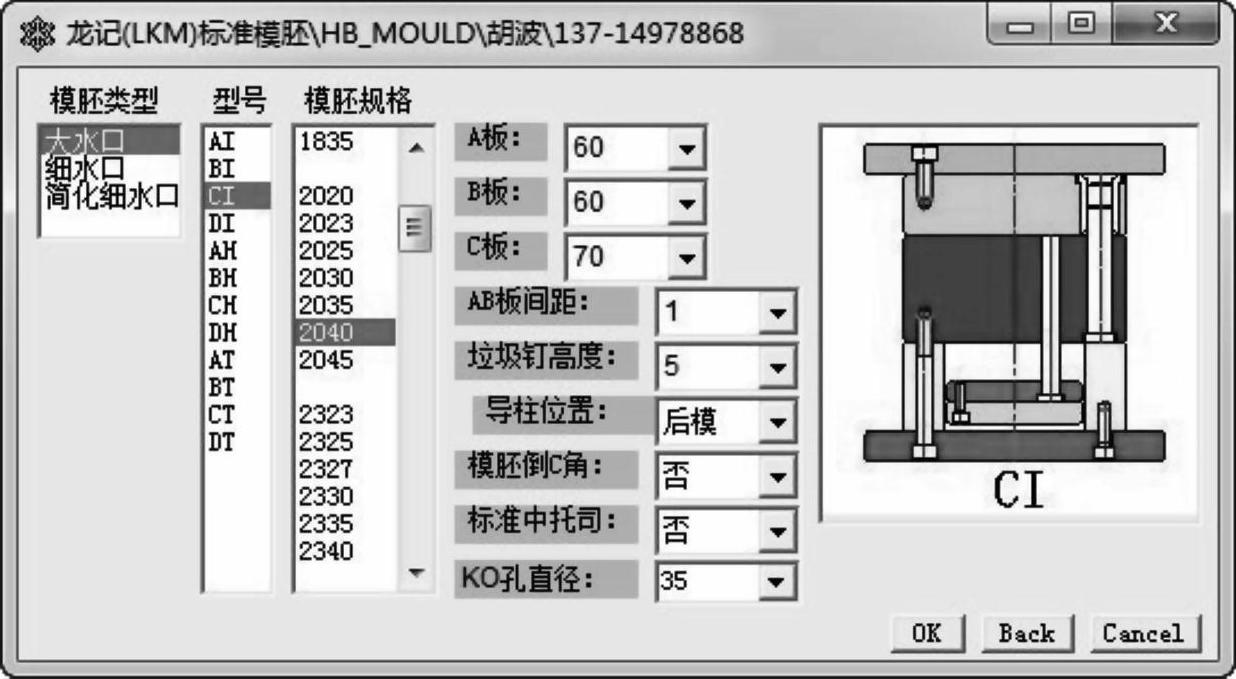

图6-14 模架导入

（2）模板开框设计

单击菜单栏中“HB_MOULD M6.6”→“模具建模特征”→“开框”，弹出开框间隙对话框，单击按钮，弹出类选择对话框，根据状态栏提示，选择定模型腔，单击按钮。弹出开框类型对话框，单击，弹出圆角参数对话框，输入圆角半径为9mm，单击按钮，单击按钮，完成操作，如图6-15所示。

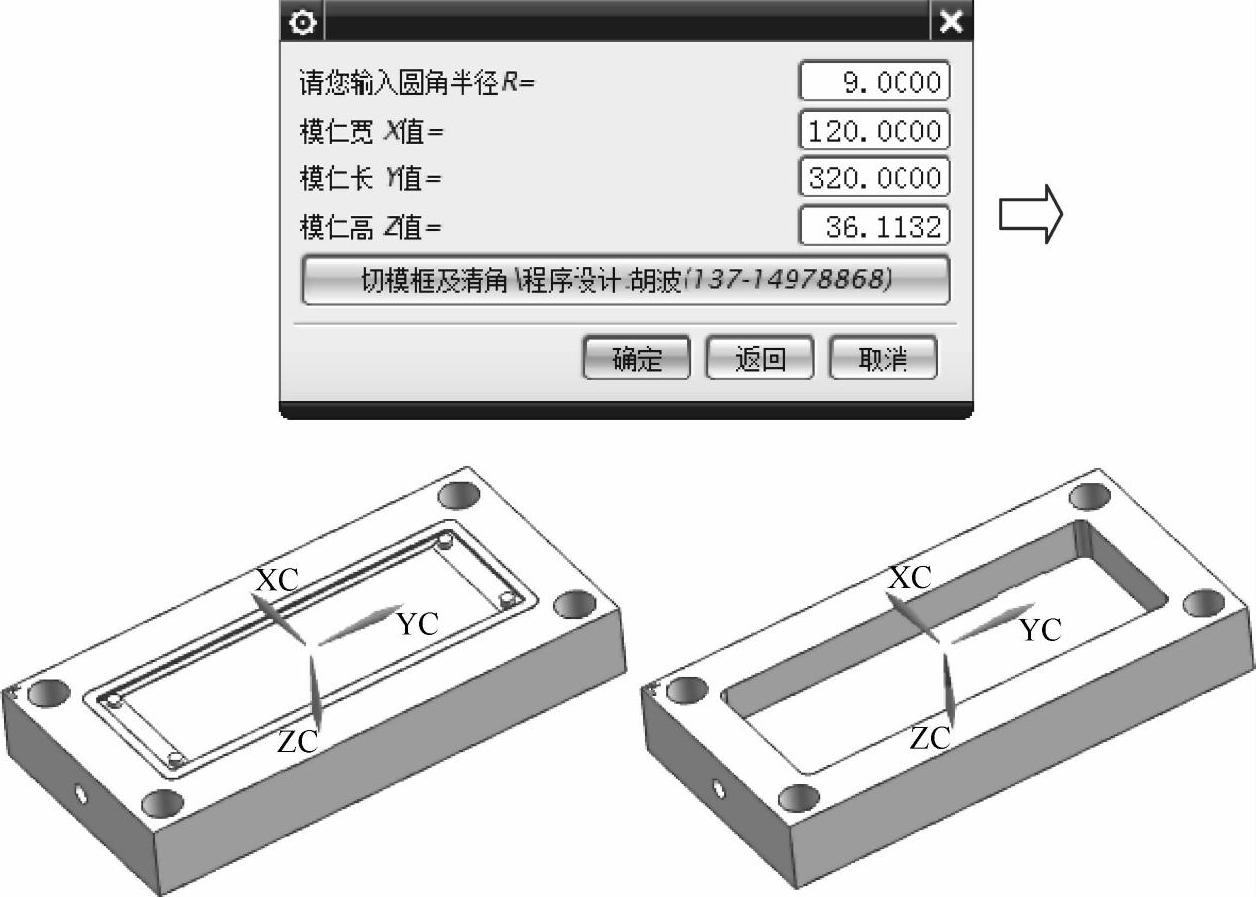

图6-15 定模开框

用以上同样的方法，可完成动模的开框设计。单击菜单栏中“HB_MOULD M6.6”→“模具建模特征”→“开框”，弹出开框间隙对话框，单击按钮，弹出类选择对话框，根据状态栏提示，选择动模型芯，单击按钮。弹出开框类型对话框，单击，弹出圆角参数对话框，输入圆角半径为9mm，单击按钮，单击按钮，完成操作，如图6-16所示。

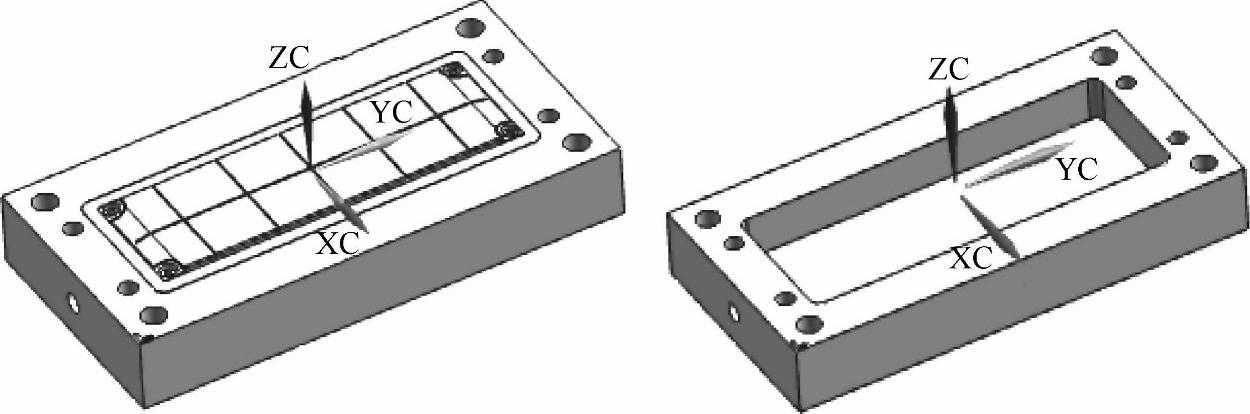

图6-16 动模开框

（3）动模镶针设计

隐藏其他部件，屏幕中只显示动模板和动模型芯。

单击菜单栏中“HB_MOULD M6.6”→“模具特征建模”→“镶针”，根据状态栏提示，镶针挂台的方向为，型芯实体选择“动模仁（型芯）”，选择1个镶针面，单击按钮，弹出镶针直径对话框，单击按钮，如图6-17所示，依次选择4个镶针面，完成4个动模镶针的设计。

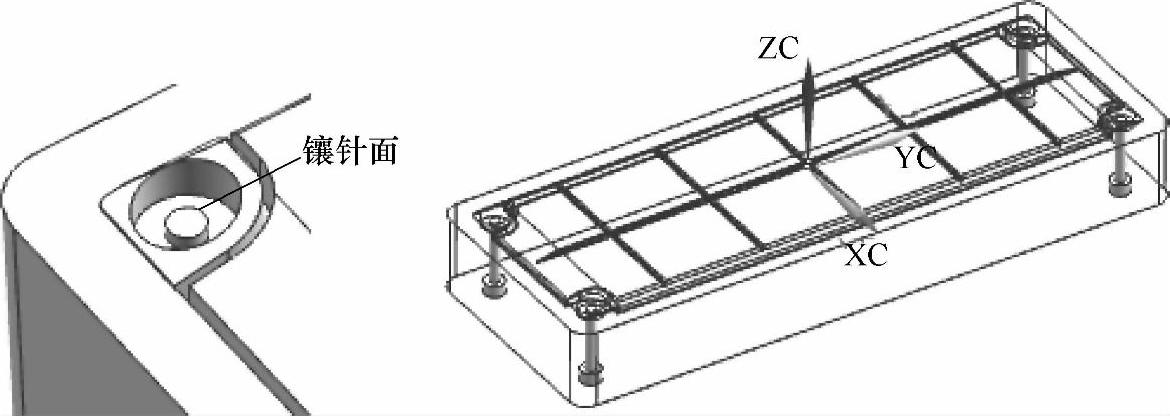

图6-17 动模镶针设计

（4）定模镶针设计

隐藏其他部件，屏幕中只显示定模板和定模型芯。

单击菜单栏中“HB_MOULD M6.6”→“模具特征建模”→“镶针”，根据状态栏提示，镶针挂台的方向为，型芯实体选择“定模仁（型芯）”，选择1个镶针面，单击按钮，弹出镶针直径对话框，单击按钮，如图6-18所示，依次选择4个镶针面，完成4个定模镶针的设计。(www.daowen.com)

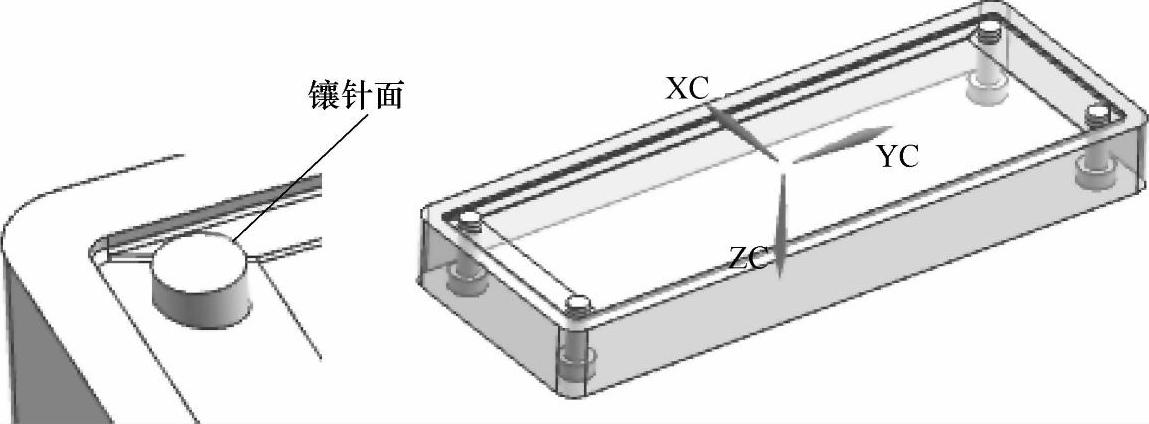

图6-18 定模镶针设计

（5）定模螺栓设计

1）在菜单栏中选择“HB_MOULD M6.6”→“螺丝（螺栓）系列”→“正向螺丝”，根据命令行的提示，选择螺栓放置实体面为定模板上表面，螺栓的定位类型单击，定位平面同样选择定模板的上表面，弹出类选择对话框，选择过孔实体为定模板和定模型腔，单击按钮。内六角螺栓孔断点选择型腔放置在定模板的位置。

内六角螺栓类型选择，公制内六角螺栓型号选，螺栓的位置XY坐标（52，152），参考参数如图6-19所示，单击按钮，完成参数设计。再单击按钮，选择。

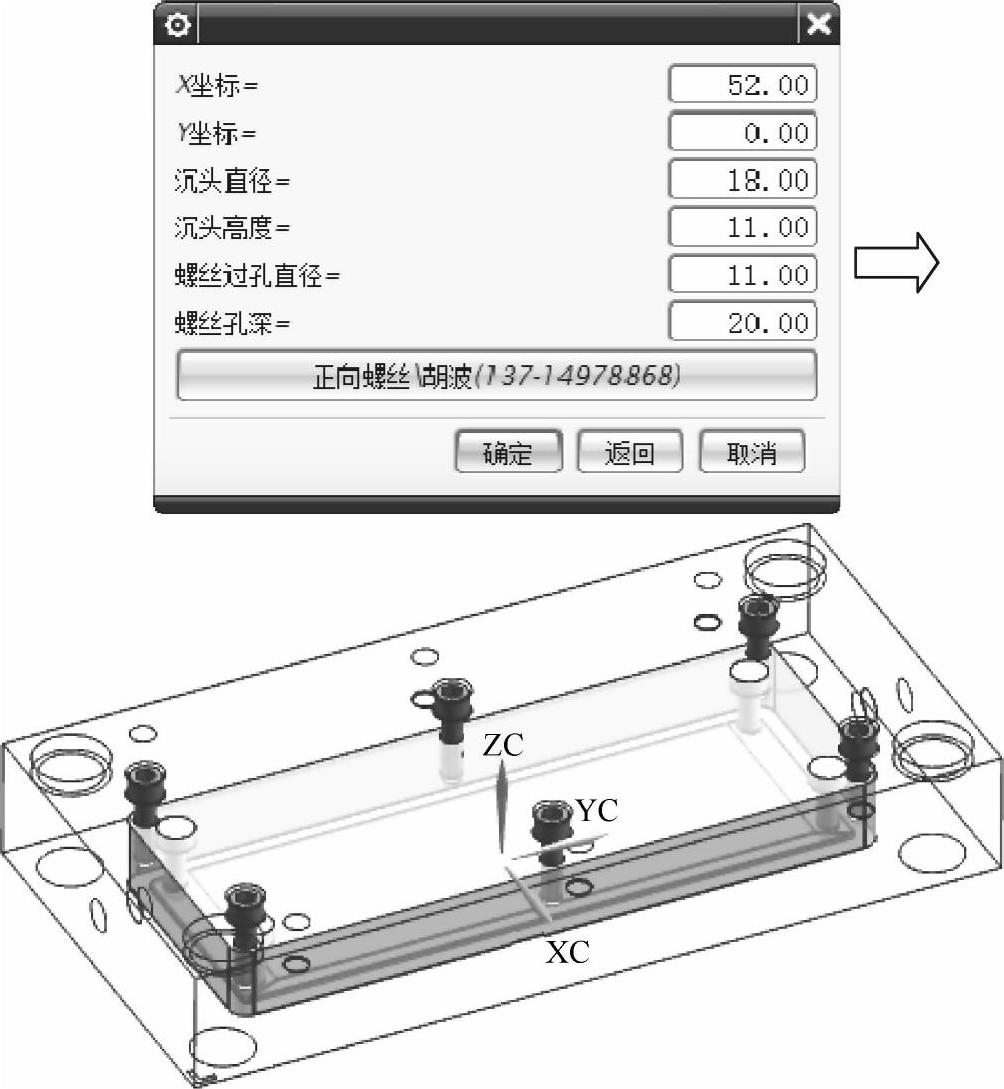

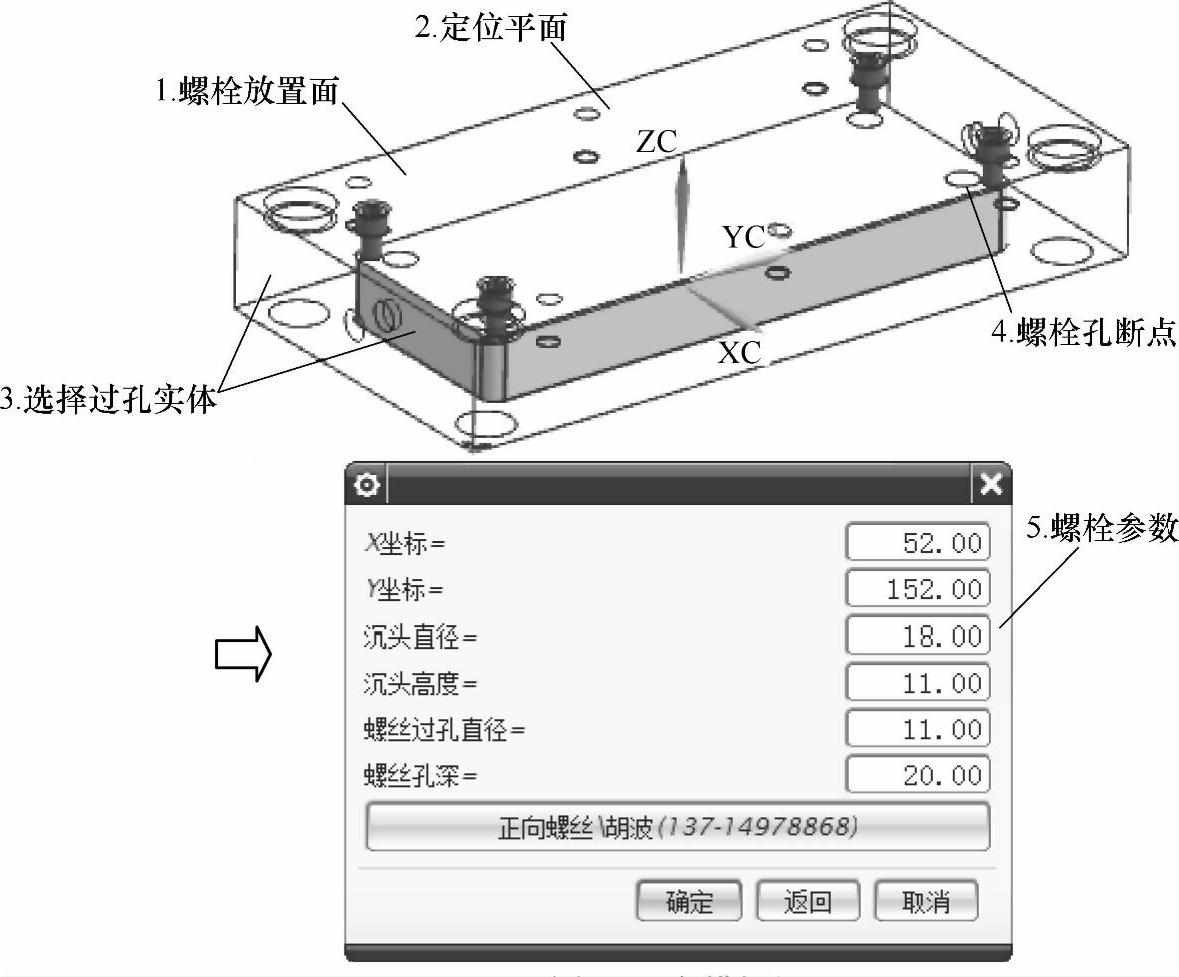

图6-19 定模螺栓

2）在菜单栏中选择“HB_MOULD M6.6”→“螺丝系列”→“正向螺丝”，根据命令行的提示，选择螺栓放置实体面为定模板上表面，螺栓的定位类型单击，定位平面同样选择定模板的上表面，弹出类选择对话框，选择过孔实体为定模板和定模型腔，单击按钮。内六角螺栓孔断点选择型腔放置在定模板的位置。

内六角螺栓类型选择，公制内六角螺栓型号选，螺栓的位置XY坐标（52，0），参考参数如图6-20所示，单击按钮，完成参数设计。再单击按钮，选择，完成定模板和型腔的螺栓连接设计。

（6）动模螺栓设计

1）在菜单栏中选择“HB_MOULD M6.6”→“螺丝（螺栓）系列”→“正向螺丝”，根据命令行的提示，选择螺栓放置实体面为动模板底面，螺栓的定位类型单击，定位平面同样选择动模板的上表面，弹出类选择对话框，选择过孔实体为动模板和动模型芯，单击按钮。内六角螺栓孔断点选择型芯放置在动模板的位置。

图6-20 定模螺栓装配图

内六角螺栓类型选择，公制内六角螺栓型号选，螺栓的位置XY坐标（52，152），参考参数如图6-21所示，单击按钮，完成参数设计。再单击按钮，选择。

2）在菜单栏中选择“HB_MOULD M6.6”→“螺丝系列”→“正向螺丝”，根据命令行的提示，选择螺栓放置实体面为动模板底面，螺栓的定位类型单击，定位平面同样选择动模板的上表面，弹出类选择对话框，选择过孔实体为动模板和动模型芯，单击按钮。内六角螺栓孔断点选择型芯放置在动模板的位置。

内六角螺栓类型选择，公制内六角螺栓型号选，螺栓的位置XY坐标（52，0），参考参数如图6-21所示，单击按钮，完成参数设计。再单击按钮，选择，完成动模板和型芯的螺栓连接设计。

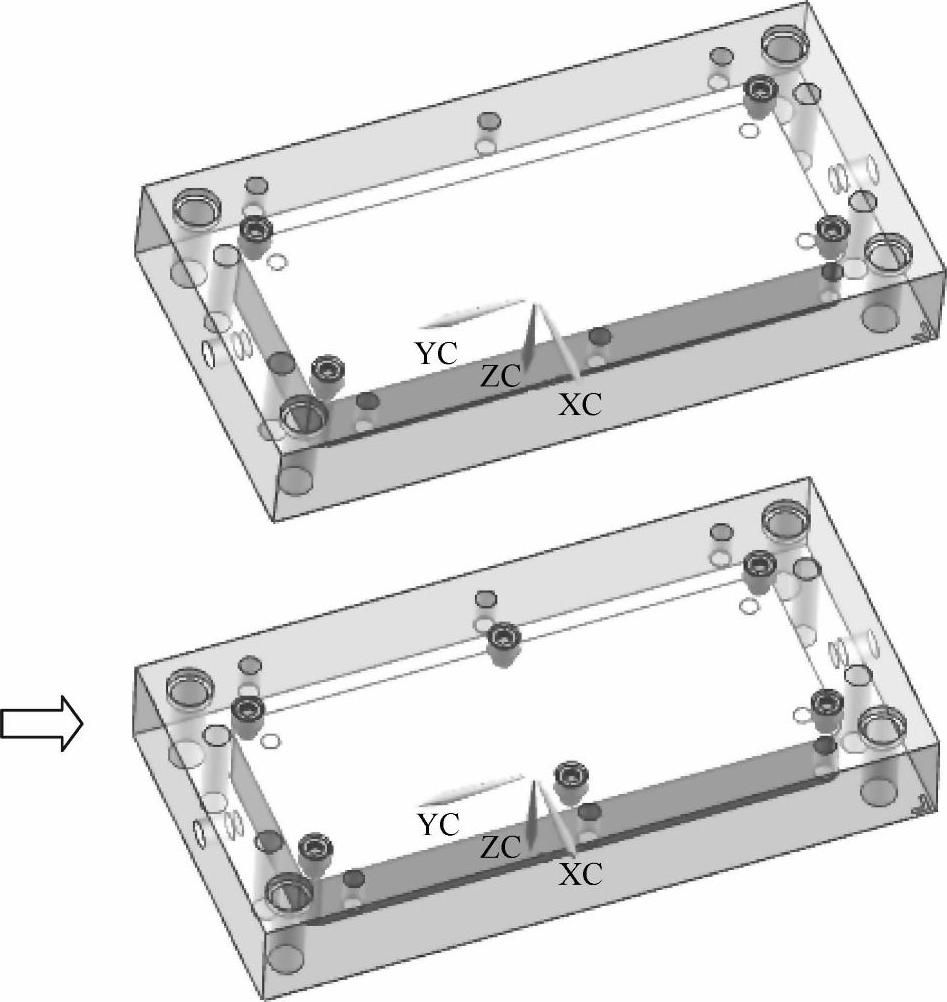

图6-21 动模螺栓装配图
