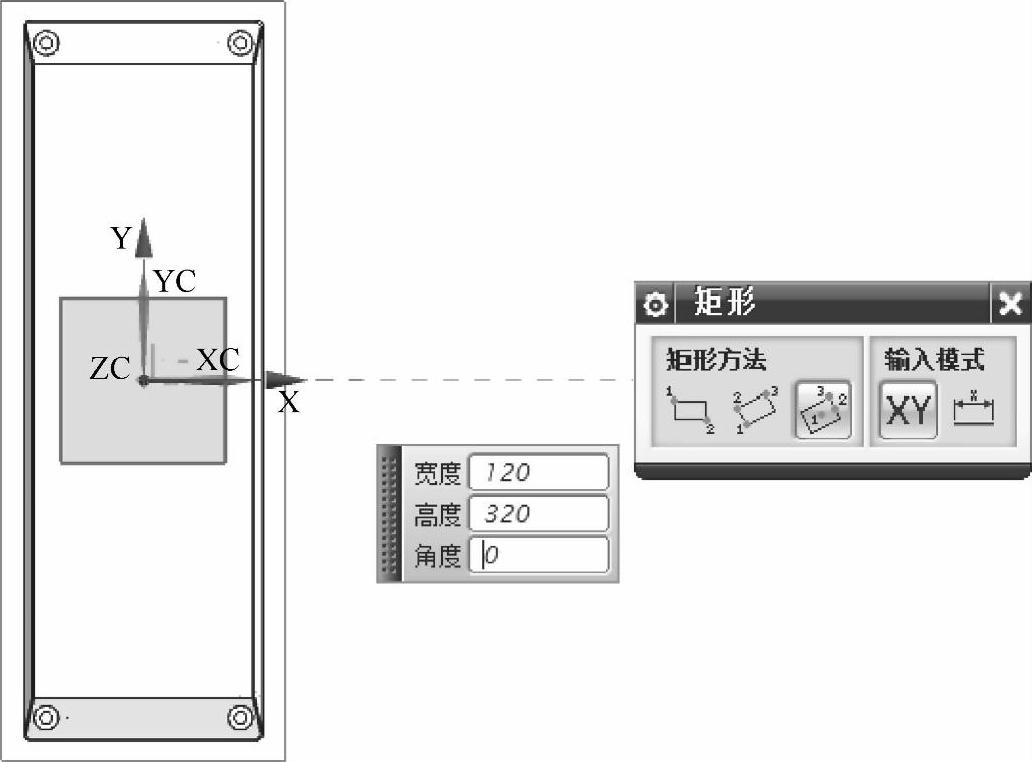

（1）在“草图”工具条中，单击“草图”按钮，在XY平面建草图，单击“矩形”，选择“从中心”开始绘制矩形，中心点选择原点（0，0），矩形宽度为120mm，高度为320mm，角度为0°，如图6-8所示，单击鼠标中键确认，单击。

注意：草图参数切换的时候，可用键盘“TAB”进行切换。

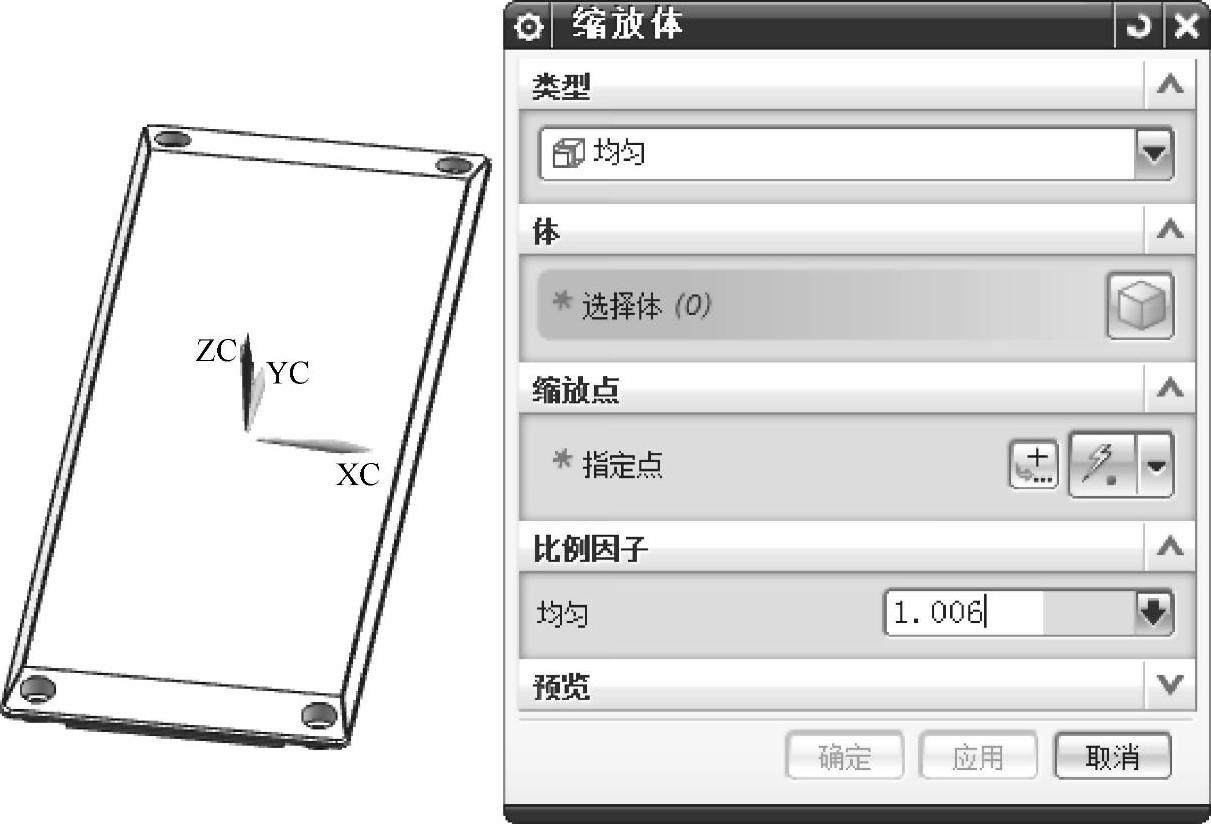

图6-7 设置收缩率

图6-8 创建型腔型芯草图

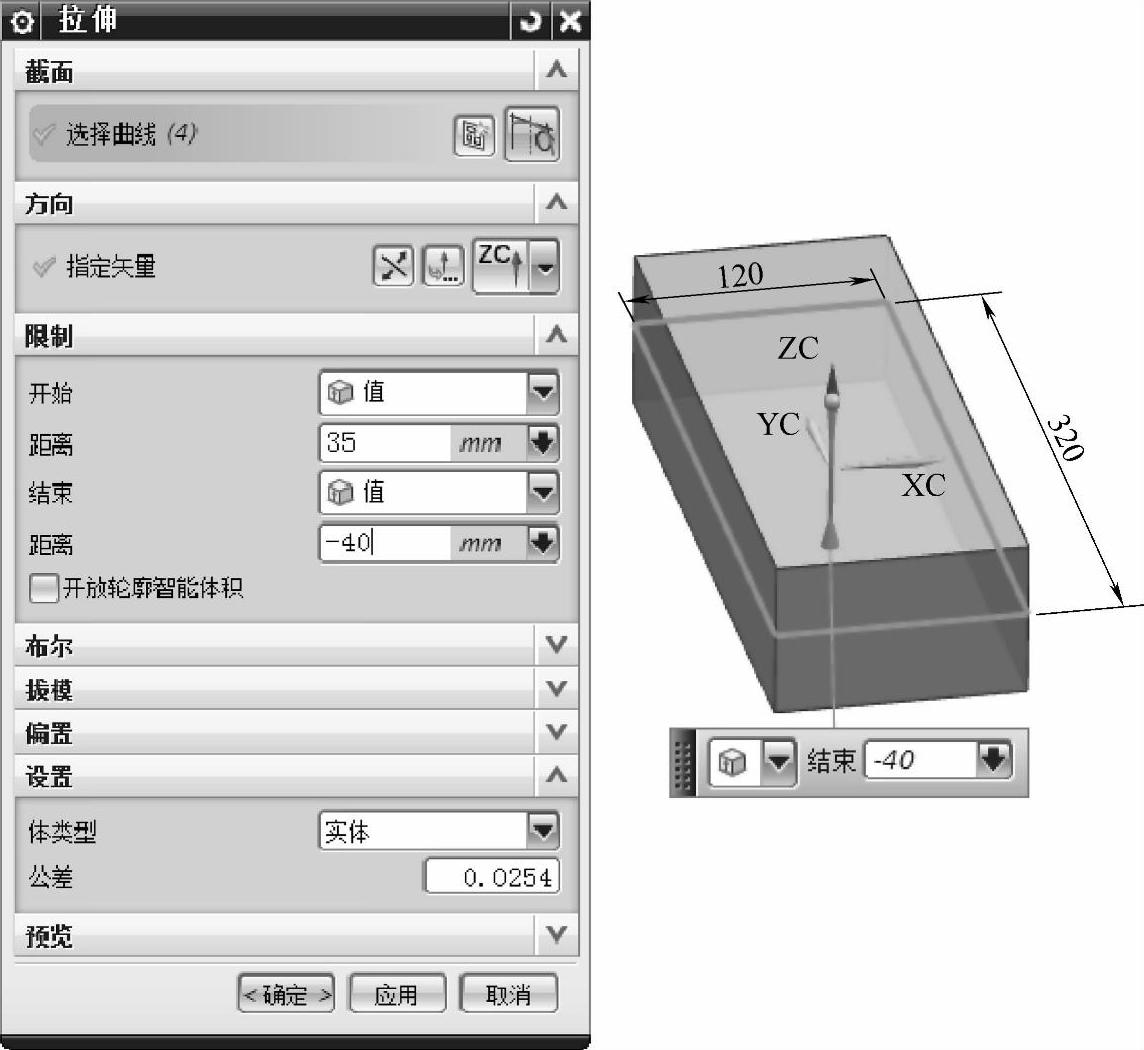

（2）在“特征”工具条中，单击“拉伸”按钮，拉伸的截面选择刚创建的草图，方向选择，拉伸的开始值输入35mm，结束值输入-40mm，如图6-9所示。

图6-9 创建型腔型芯

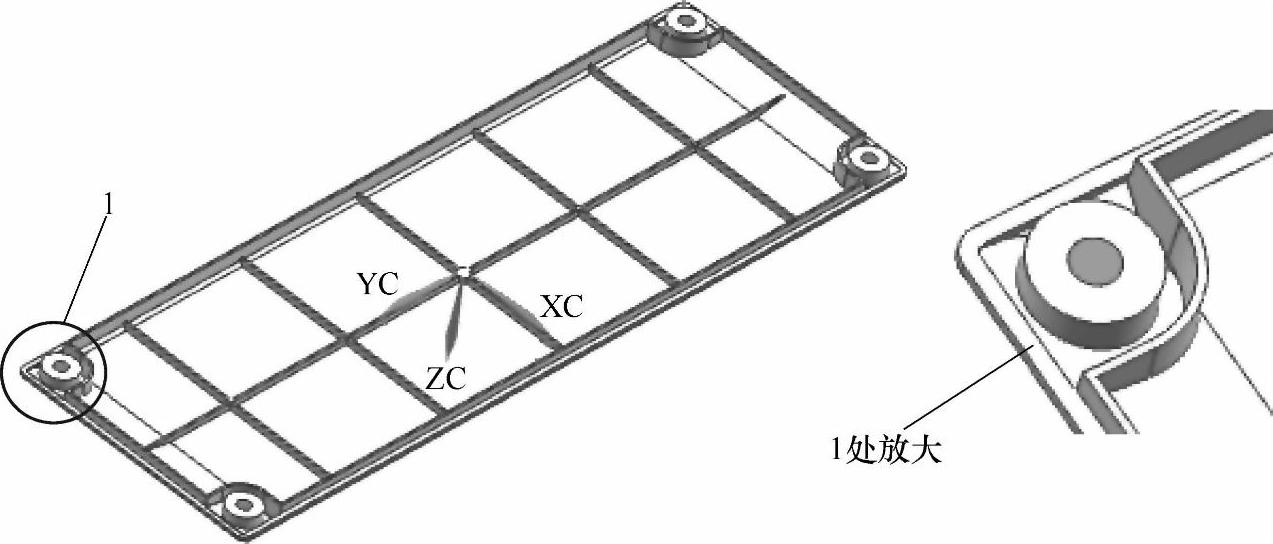

（3）产品破口修补：产品外表面有四个缺口，可采用补实体或补片体，本实例采用补实体。

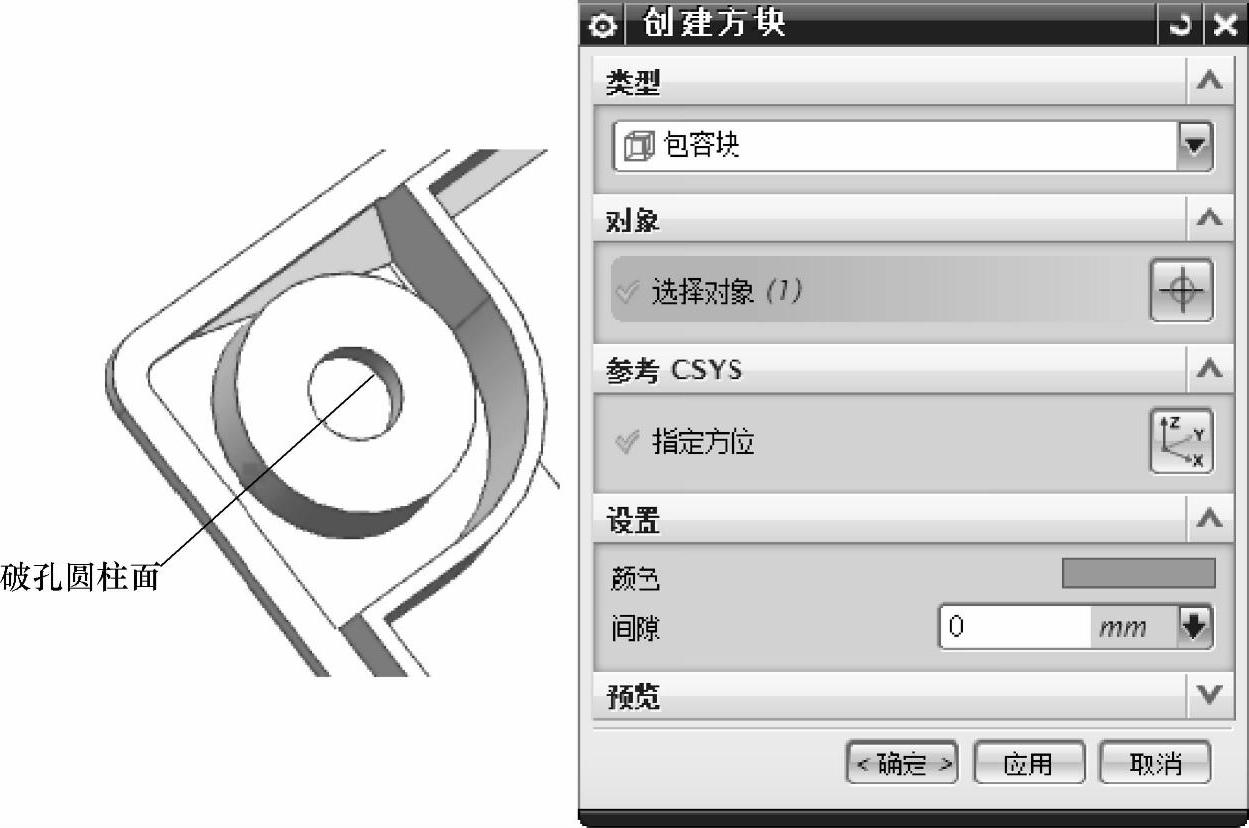

在“注射模向导”工具条中，单击“模具工具”，单击“创建方块”，弹出“创建方块”对话框，如图6-10所示。

创建方块的类型选择，对象选择产品缺口的圆柱面，面间隙为0mm，单击，如图6-10所示，依次完成四个破孔的修补。

(www.daowen.com)

图6-10 修补破孔

（4）在“特征”工具条中，单击“求差”按钮，目标体选择创建的方块，工具体选择塑料盖板产品，设置选项中“保存工具”，单击，如图6-11所示，依次完成4个补实体和塑料盖板产品的求差操作。

图6-11 实体求差

（5）在“特征”工具条中，单击“求差”按钮，目标体选择前面草图拉伸的实体，工具体选择塑料盖板产品和4个补实体，设置选项中“保存工具”，单击。

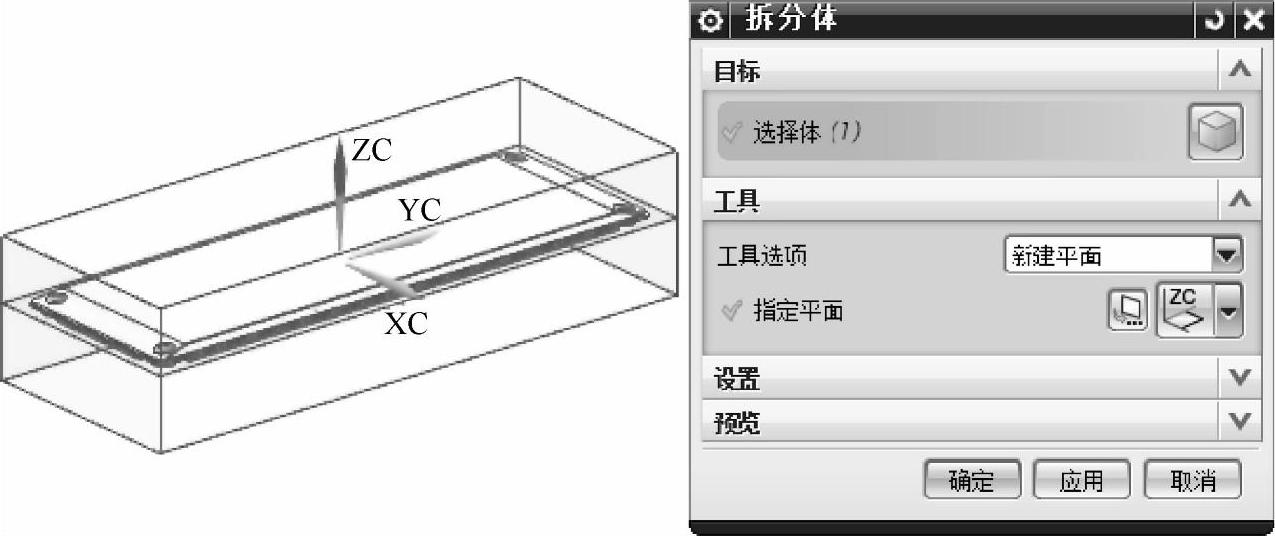

（6）分割型腔型芯：在菜单栏中选择“插入”→“修剪”→“拆分体”，目标选择拉伸的实体，分割的平面选择XY平面，完成动模型芯、定模型腔的分割，如图6-12所示。

图6-12 分割型腔型芯

（7）在“编辑特征”工具条中，单击“移除参数”按钮，对象选择型腔型芯，单击按钮，分割后的型腔型芯。

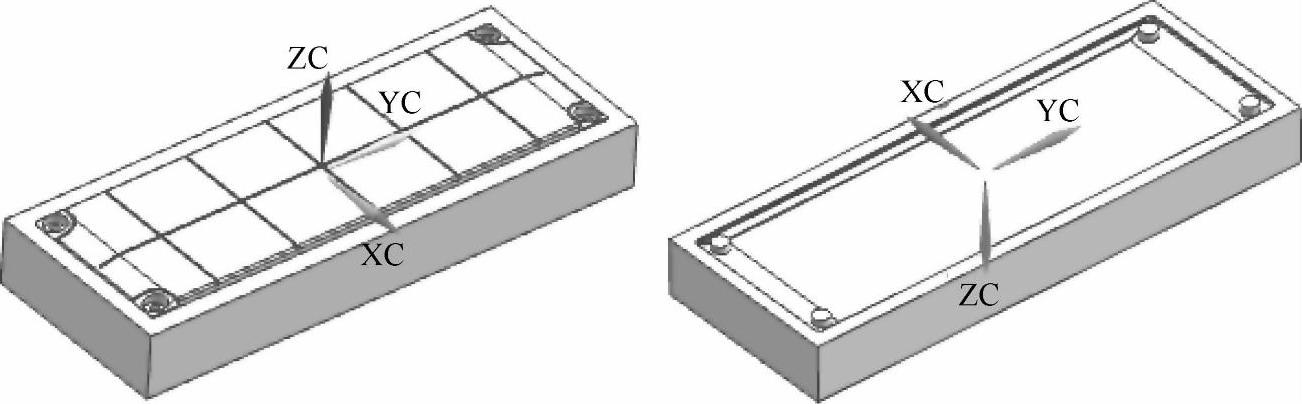

（8）在“特征”工具条中，单击“求和”按钮，目标体选择动模型腔，工具体选择型芯部分零件，如图6-13所示，单击按钮。对定模型芯求和，目标体选择定模型芯，工具体选择4个补实体，单击按钮，如图6-13所示。

图6-13 型芯、型腔
