（1）动模镶针设计

1）由于动模板下面没有支撑板，在设计镶针时，需考虑镶针的固定方式。本例采用无头螺栓固定。

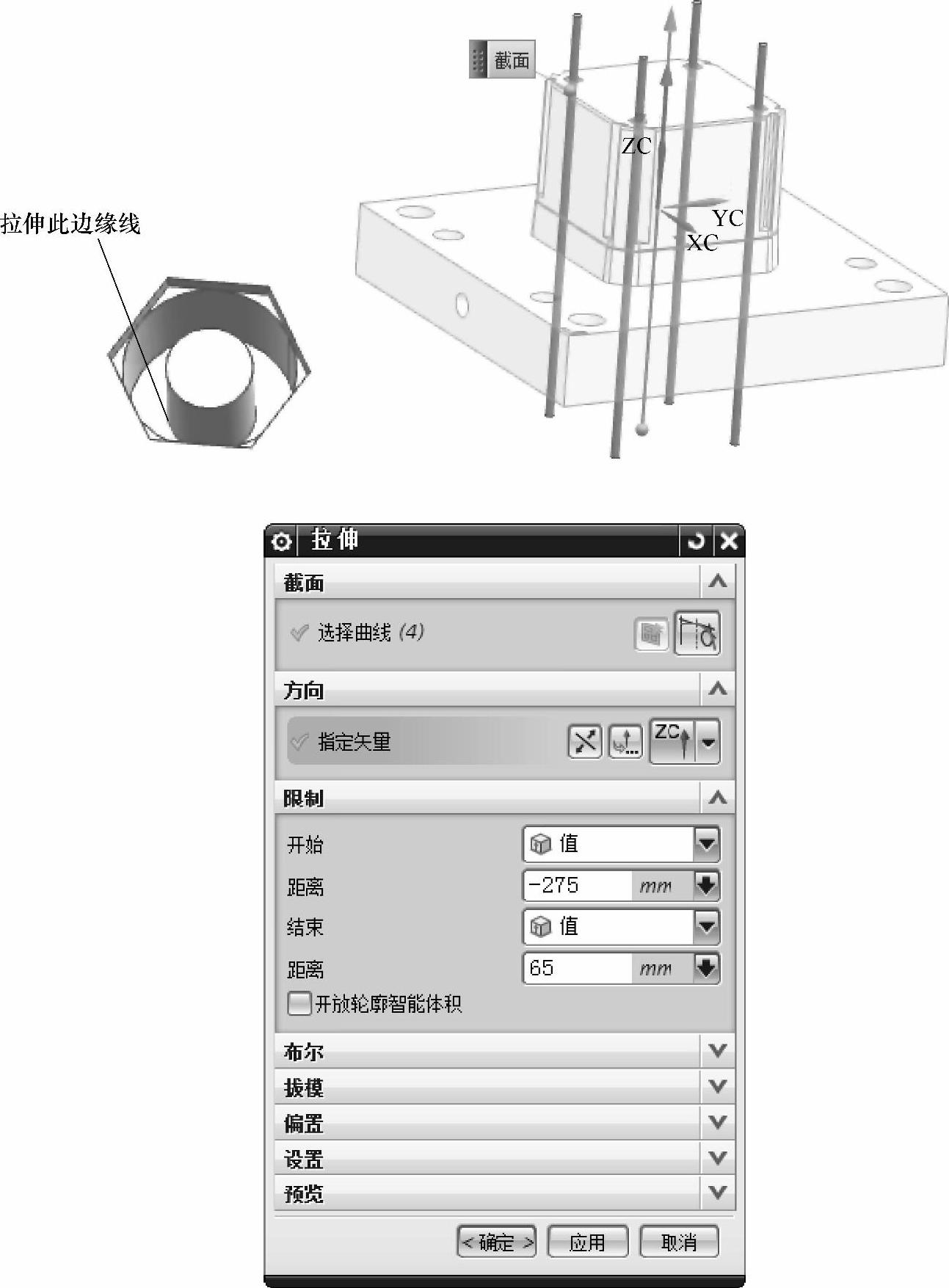

在“特征”工具条中，单击“拉伸”按钮，拉伸的截面选择4个镶针的边缘线（考虑到此位置的产品可能有斜度，所以在拉伸时一定选择镶针底部的边缘线），如图5-76所示。拉伸的起始值和结束值均要超过动模板的上下面，如图5-76所示。

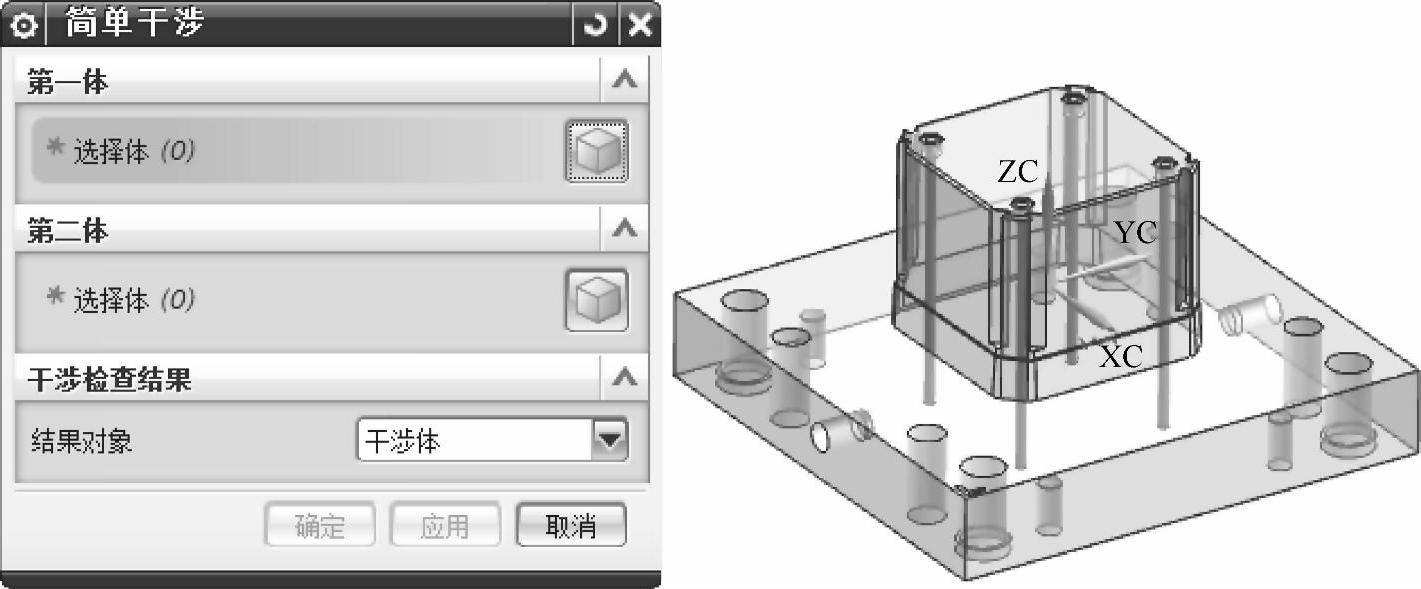

2）在菜单栏中单击“分析”→“简单干涉”，弹出简单干涉对话框，干涉检查结果对象选择，第一干涉体选择动模板，第二干涉体选择刚创建的一个拉伸体，单击按钮。同样方法，依次创建动模板和4个拉伸体的干涉体（图中橘黄色的四个实体即为干涉体），删除四个拉伸实体，如图5-77所示。

3）在“特征”工具条中，单击“求差”按钮，目标体选择动模板，工具体选择四个镶针（即四个干涉体），设置选项中“保存工具”，单击按钮。

4）镶针挂台设计：单击菜单栏中“HB_MOULD M6.6”→“模具建模特征”→“镶针（杆）挂台”，选择，镶针挂台的方向选择，选择其中一个镶针，选择型芯或切削体为动模板，弹出镶针挂台参数窗口，挂台直径为10mm，高度为18mm，如图5-78所示，单击按钮，单击按钮。同样的方法，依次完成四个镶针挂台操作，结果如图5-78所示。

5）在“特征”工具条中，单击“偏置面”按钮，偏置值输入12，单击“反向”按钮，依次选择四个镶针挂台的底面，单击按钮，如图5-79所示。

图5-76 拉伸动模镶件边缘

图5-77 创建干涉体

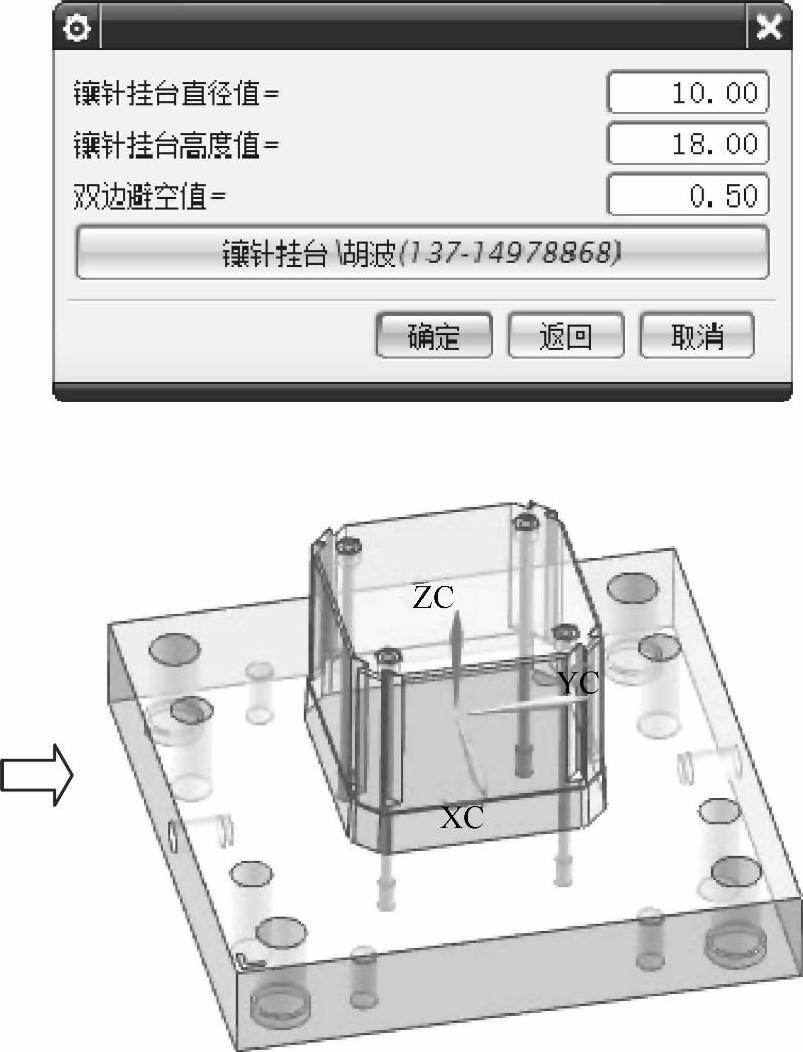

图5-78 动模板镶针挂台参数

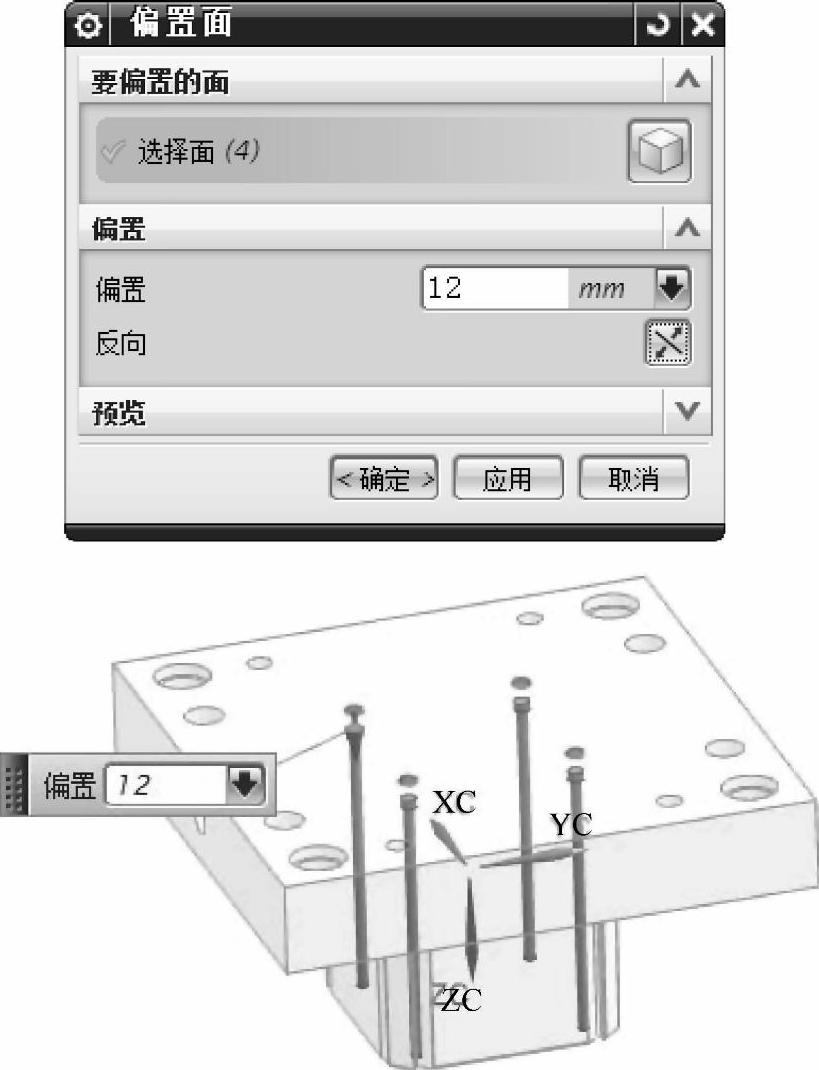

图5-79 偏置动模板镶针挂台底面

6）插入无头螺栓：单击菜单栏中“HB_MOULD M6.6”→“螺丝（螺栓）系列”→“无头螺丝（螺栓）”，根据状态栏提示，要切削的实体选择动模板，无头螺栓的类型选择，公制无头螺栓的型号选择，无头螺栓的放置方向选择，如图5-80所示，无头螺栓的放置点捕捉镶针挂台的底面圆心，弹出螺栓孔深度对话框（深度值即为切削实体的数值，只要大于实际螺孔即可，在此系统默认50），单击按钮。依次选择另外3个镶针挂台中心，单击按钮。

（2）动模冷却系统设计

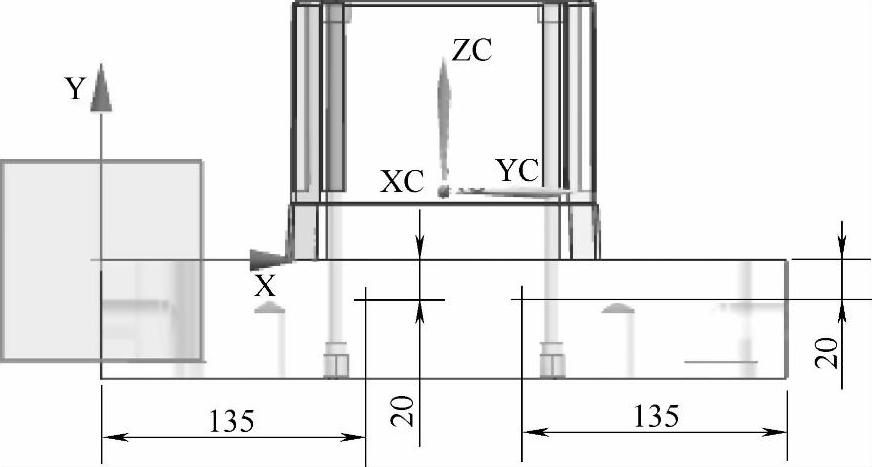

1）在“草图”工具条中，单击“草图”按钮，草图平面选择动模板+X方向的侧面，绘制冷却水两个孔的定位点，如图5-81所示，单击。

在“特征”工具条中，单击“孔”按钮，弹出孔参数对话框，如图5-82所示，草图的类型选择，输入孔的直径为10mm，深度限制选择，孔的位置捕捉草绘的点，单击按钮，如图5-82所示。

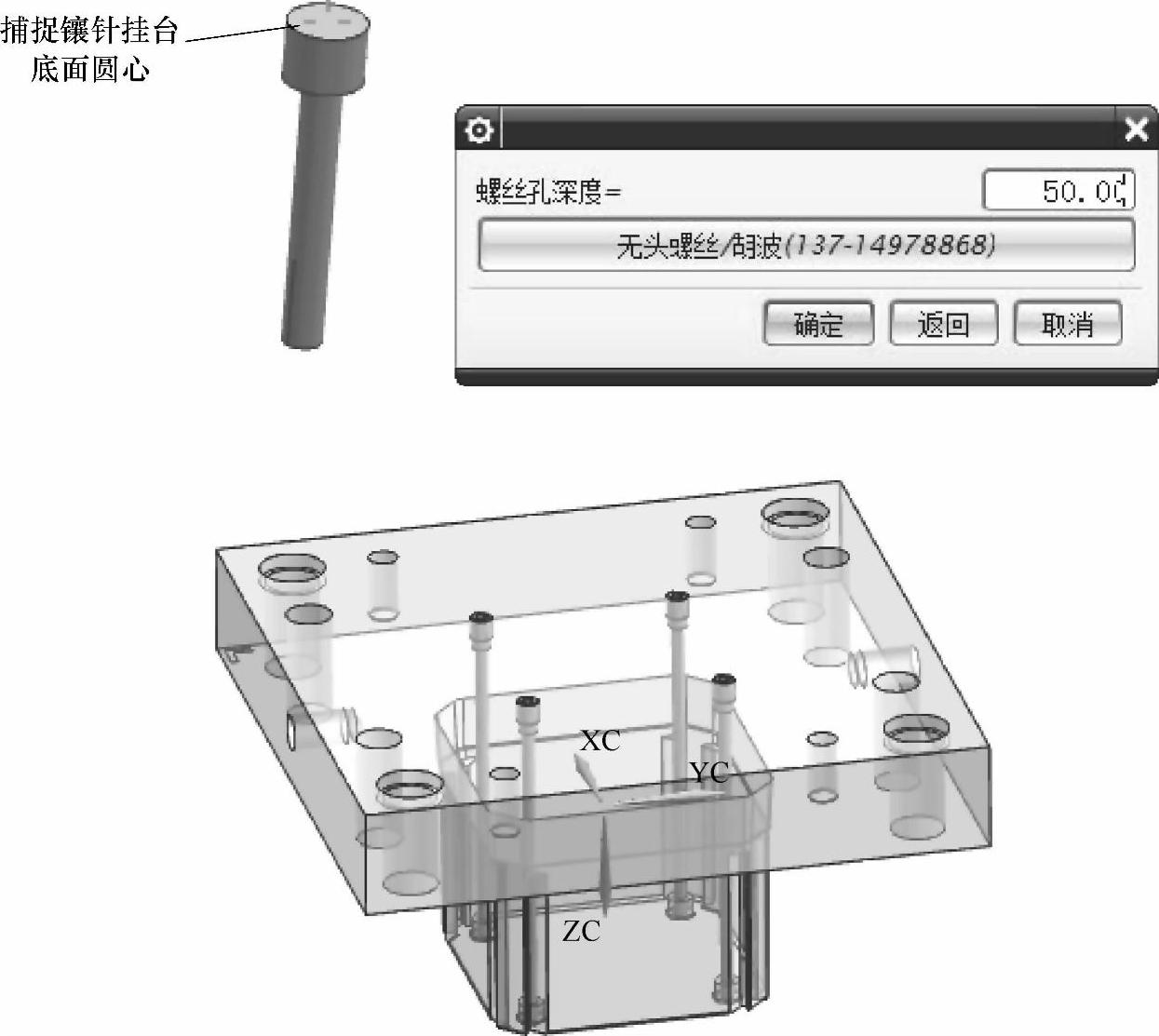

图5-80 动模板无头螺栓

图5-81 动模板冷却水孔定位尺寸

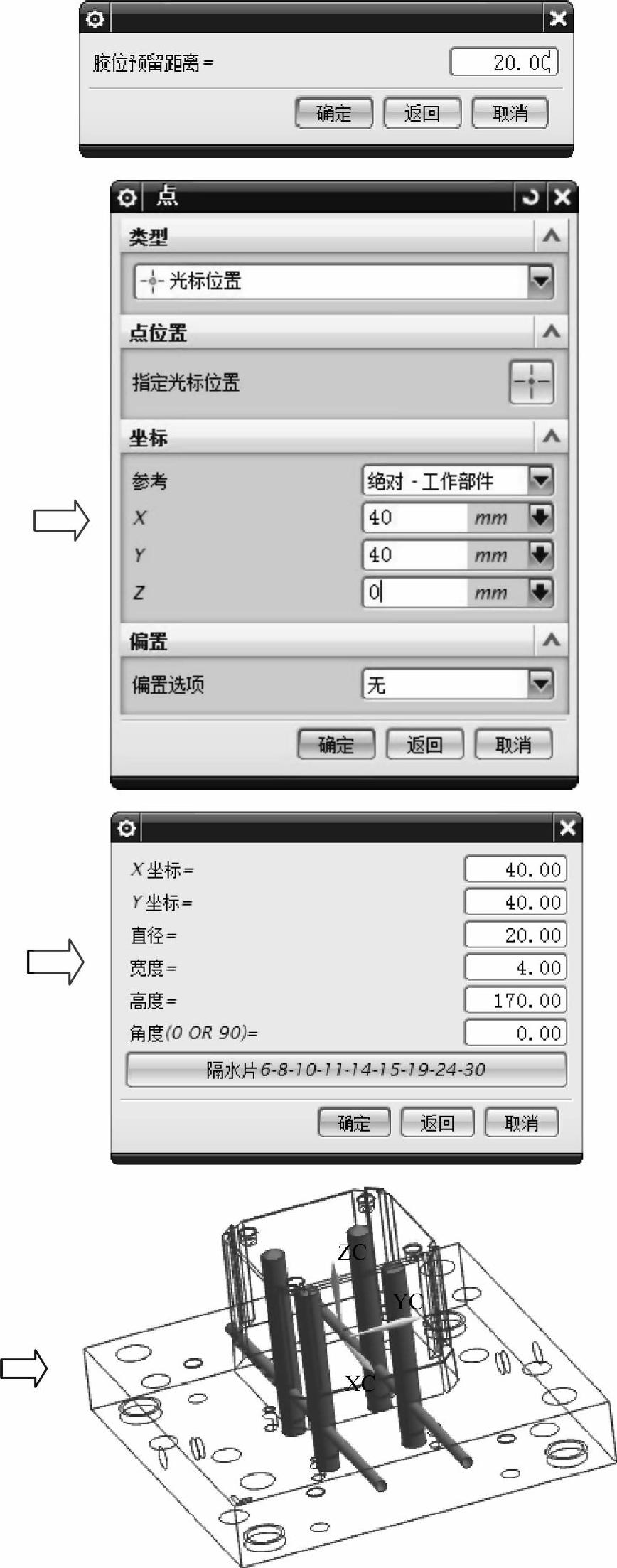

2）单击菜单栏中“HB_MOULD M6.6”→“运水（冷却系统）系列”→“隔水片”，选择，隔水片的放置底面选择动模板底面，弹出料位预留距离对话框，输入20（即隔水片到产品面的距离），隔水片的型芯选择动模板，隔水片的插入点XY坐标输入（40，40，）（注：此处与Z轴的坐标无关），此时弹出隔水片的参数窗口，如图5-83所示，单击按钮。

单击按钮，将XY的坐标改成（-40，40），单击按钮。(www.daowen.com)

单击按钮，将XY的坐标改成（-40，-40），单击按钮。

单击按钮，将XY的坐标改成（40，-40），单击按钮。完成隔水片的设计，最后结果如图5-83所示。

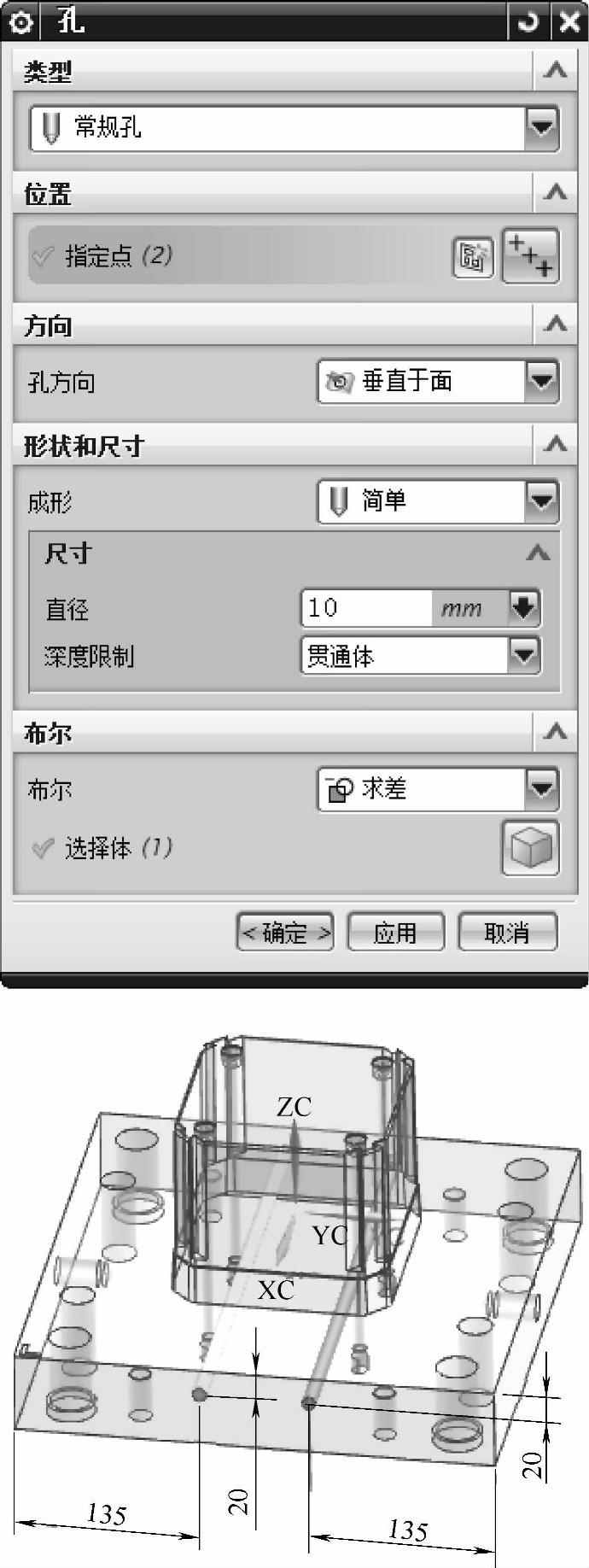

图5-82 动模板冷却水孔

图5-83 调用隔水片

3）在“特征”工具条中，单击“求差”按钮，目标体选择动模板，工具体选择四个隔水片的切削实体，设置选项中不用“保存工具”，单击按钮，如图5-84所示。

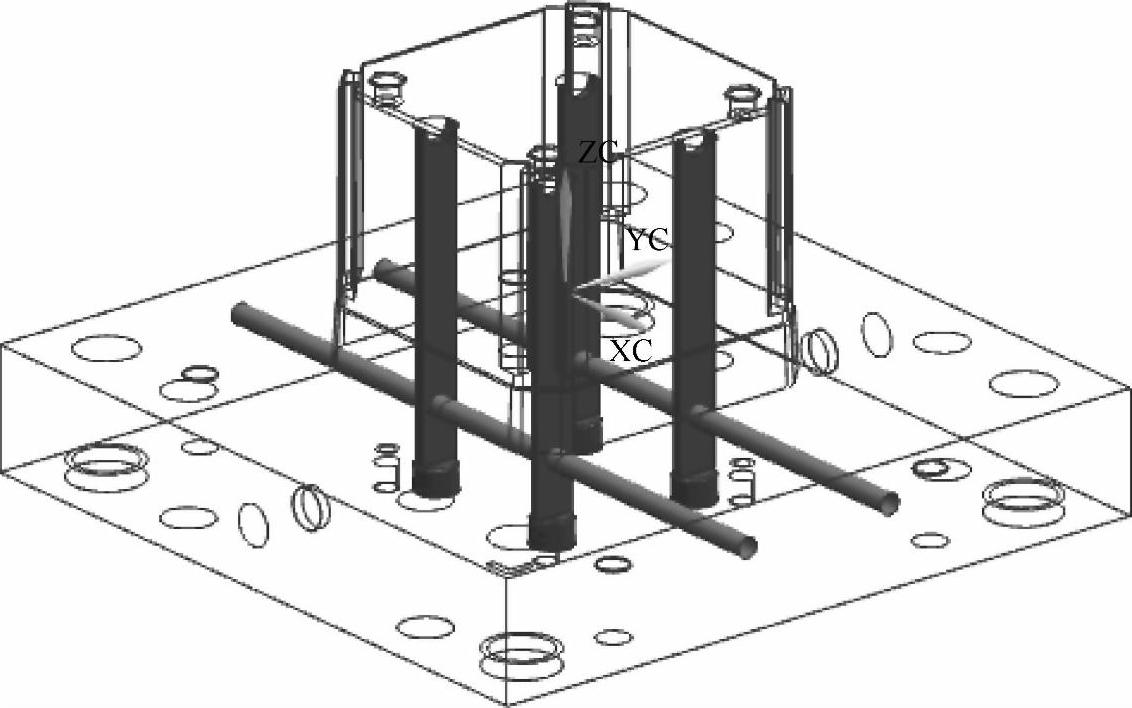

图5-84 隔水片装配图

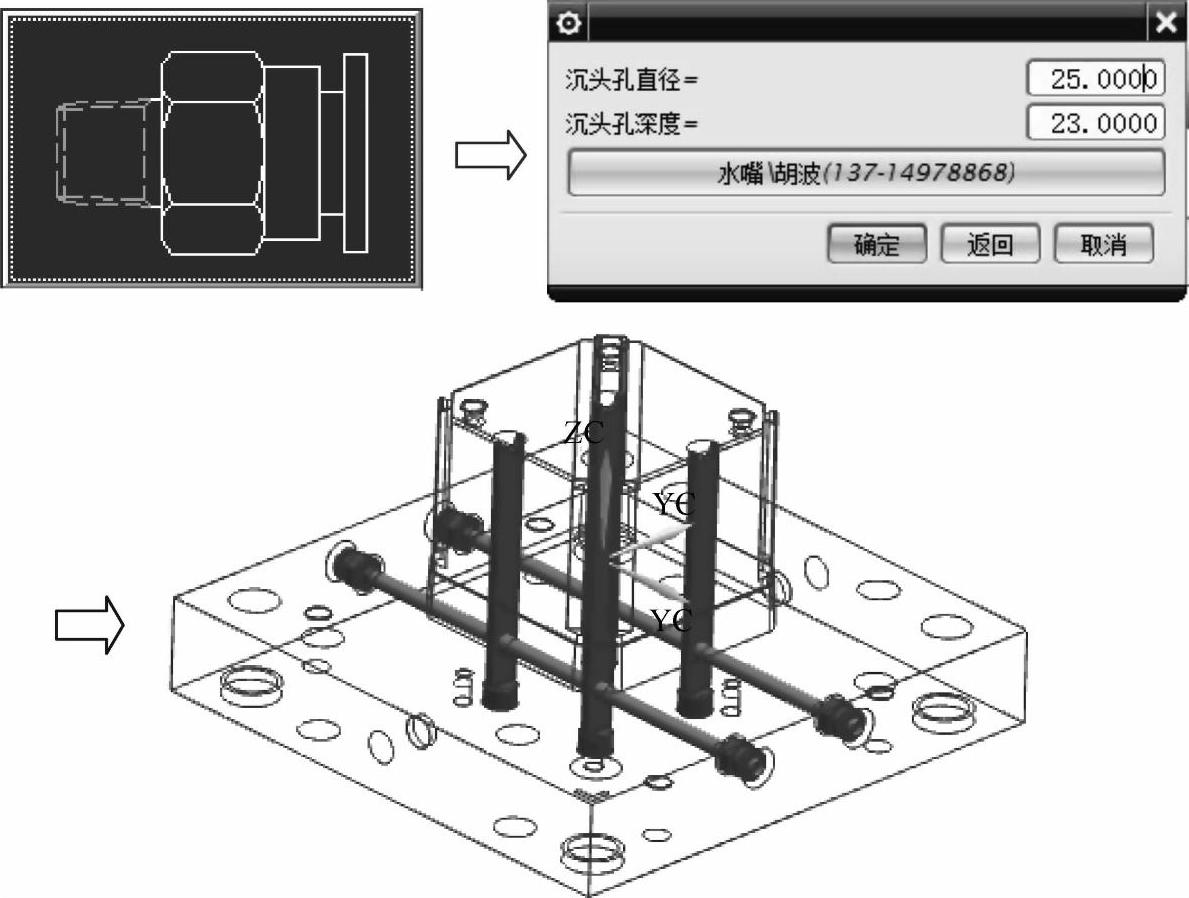

4）调用冷却水接口：在菜单栏中选择“HB_MOULD M6.6”→“运水（冷却水）系列”→“水嘴（冷却水接口）”，选择冷却水接口模式，如图5-51，单击，冷却水接口方向即为刚创建的水道进出口方向，单击，根据命令行提示，选择切削的模板为B板（动模）。根据命令行提示，选择冷却水接口放置点为刚建立的B板（动模）水道的进出水口，弹出冷却水接口的沉孔尺寸对话框，直径为25mm，深度为23mm，单击按钮，弹出冷却水接口放置点对话框，选择冷却水接口放置点为刚建立的定模水道的进出水口的圆心，单击按钮，完成B板（动模）冷却水接口设计。

同理，调用B板（动模）-X方向的冷却水接口，如图5-85所示。

（3）限位钉设计

在菜单栏中选择“HB_MOULD M6.6”→“模具标准件”→“垃圾（限位）钉”，单击，单击，弹出限位钉任意相位最大角位置坐标点对话框，鼠标捕捉复位杆挂台底面圆心，选择。弹出限位钉坐标值尺寸窗口，单击按钮，单击，结果如图5-86所示。

图5-85 动模板冷却水接口

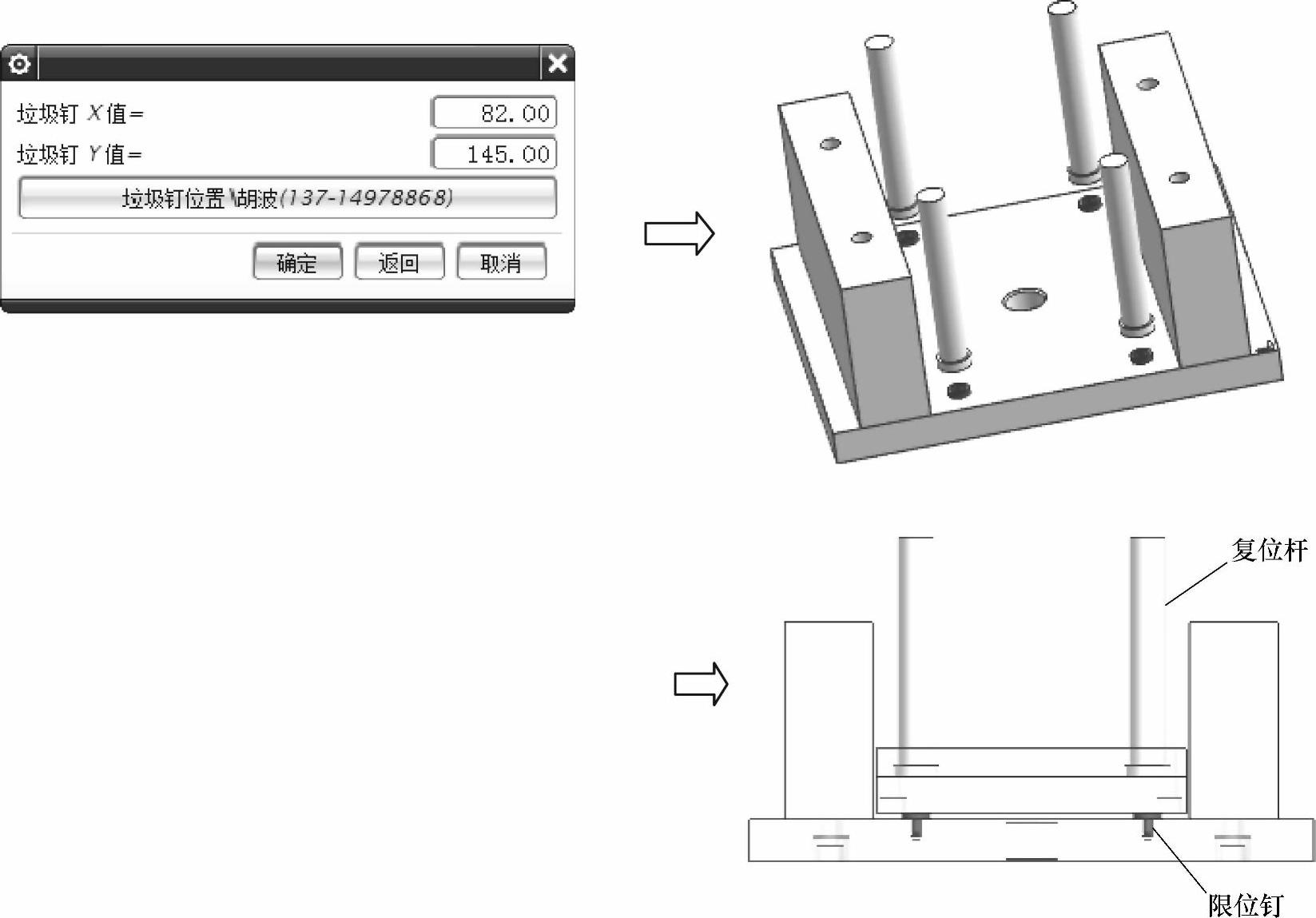

图5-86 限位钉设计

（4）定位块设计

1）在菜单栏中选择“HB_MOULD M6.6”→“模具标准件”→“定位块”，选择，选择，弹出定位块放置点对话框，选择推板+X方向的边缘中点（此处任意选一点即可，后面可修改放置点），弹出定位块中心点坐标对话框，如图5-87所示，输入定位块XY坐标（135，0），单击按钮，单击按钮，选择，选择。

2）在菜单栏中选择“HB_MOULD M6.6”→“模具标准件”→“定位块”，选择，选择，弹出定位块放置点对话框，选择推板+Y方向的边缘中点（此处任意选一点即可，后面可修改放置点），弹出定位块中心点坐标对话框，如图5-88所示，输入定位块XY坐标（135，0），单击按钮，单击按钮，选择，选择，结果如图5-88所示。

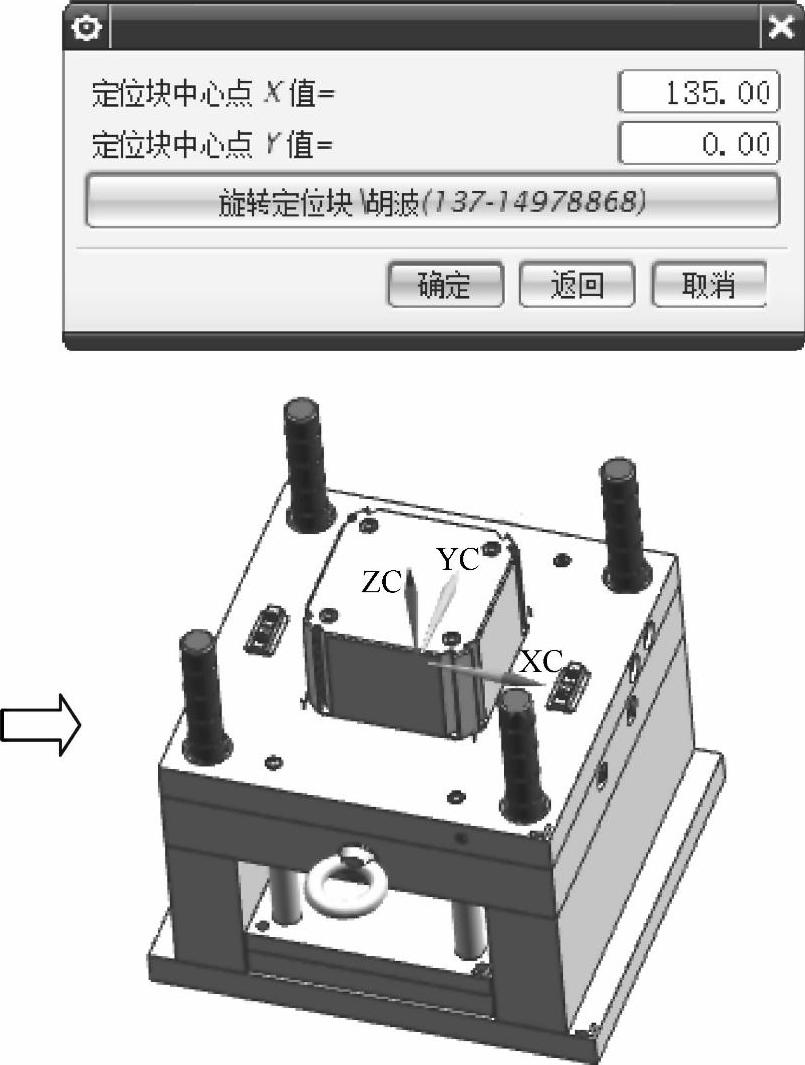

图5-87 调用定位块

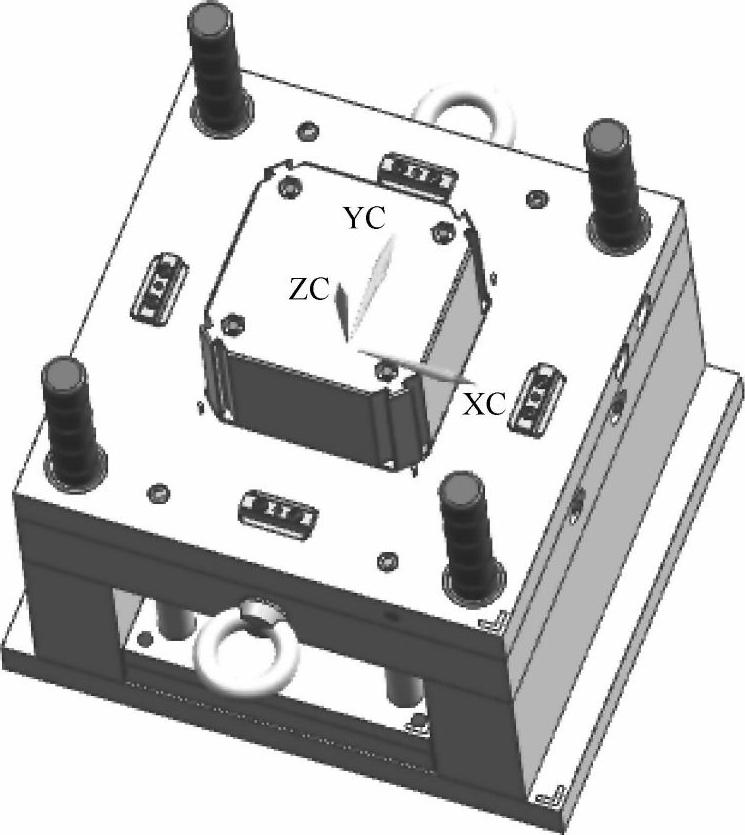

图5-88 定位块效果图
