推板标准件导入方法优化

(1)推板镶件设计

1)单击“实用工具”工具条的“隐藏”978-7-111-48374-8-Chapter05-213.jpg(或用快捷键Ctrl+B)隐藏推板和4个小镶杆,单击“实用工具”工具条的“反向隐藏”978-7-111-48374-8-Chapter05-214.jpg(或者快捷键Ctrl+Shift+B)反向隐藏,屏幕中只显示推板和四个小镶针,如图5-54所示。

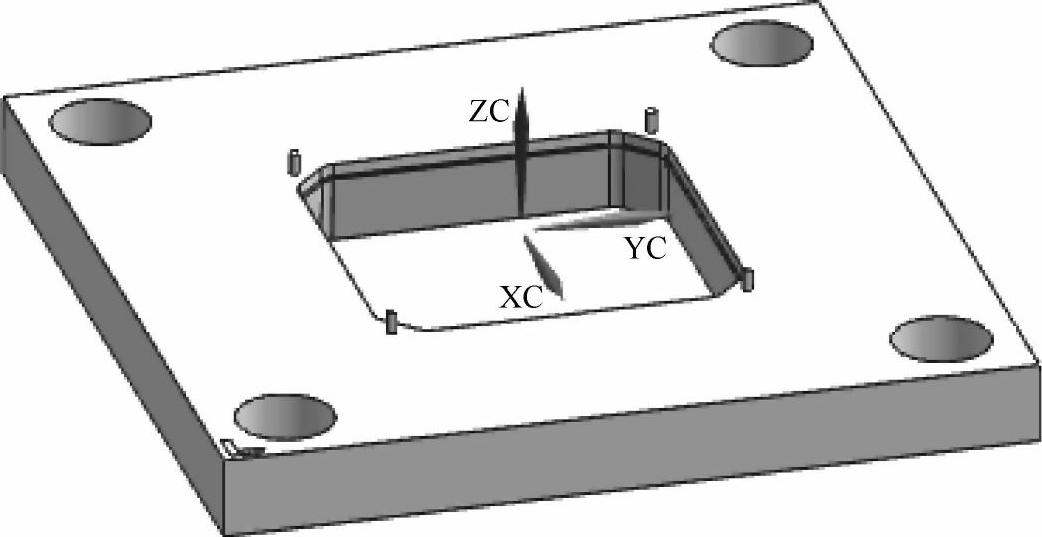

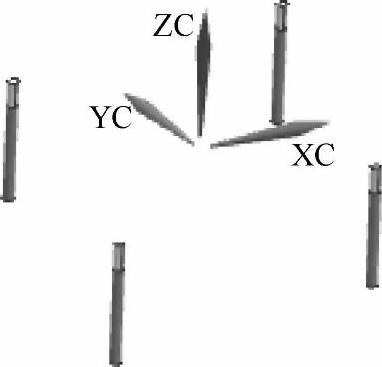

图5-54 推板和四个小镶杆

2)由于推板是运动的,为防止镶杆窜动,需要将镶杆的挂台面加无头螺栓固定。在此设计镶针时,应同时考虑无头螺栓的尺寸和位置。

在“特征”工具条中,单击“拉伸978-7-111-48374-8-Chapter05-216.jpg按钮,拉伸的界面选择四个镶杆与推板接触的边缘线,拉伸的为-Z,拉伸的起始值为0,结束选择978-7-111-48374-8-Chapter05-217.jpg,选择推板底面,单击978-7-111-48374-8-Chapter05-218.jpg按钮,如图5-55所示。

3)在“特征”工具条中,单击“求和”978-7-111-48374-8-Chapter05-219.jpg按钮,目标体为小镶针,工具体为小镶针下的拉伸实体,分别将四个镶针和四个拉伸体依次求和,如图5-56所示。

4)镶杆挂台设计:单击菜单栏中“HB_MOULD M6.6”→“模具建模特征”→“镶针挂台”,选择978-7-111-48374-8-Chapter05-220.jpg,镶针挂台的方向选择978-7-111-48374-8-Chapter05-221.jpg,选择其中一个镶针,选择模仁或切削体为推板,弹出镶针挂台参数窗口,挂台直径为φ8mm,高度为16mm,如图5-57所示,单击978-7-111-48374-8-Chapter05-222.jpg按钮,单击978-7-111-48374-8-Chapter05-223.jpg按钮。同样的方法,依次完成四个镶针挂台操作,结果如图5-57所示。

注意:设计镶针挂台的直径时,应同时考虑无头螺栓的尺寸。例如,镶针挂台直径为8mm,无头螺栓可设为M10,镶杆的挂台的高度为10mm,无头螺栓的高度为10mm。

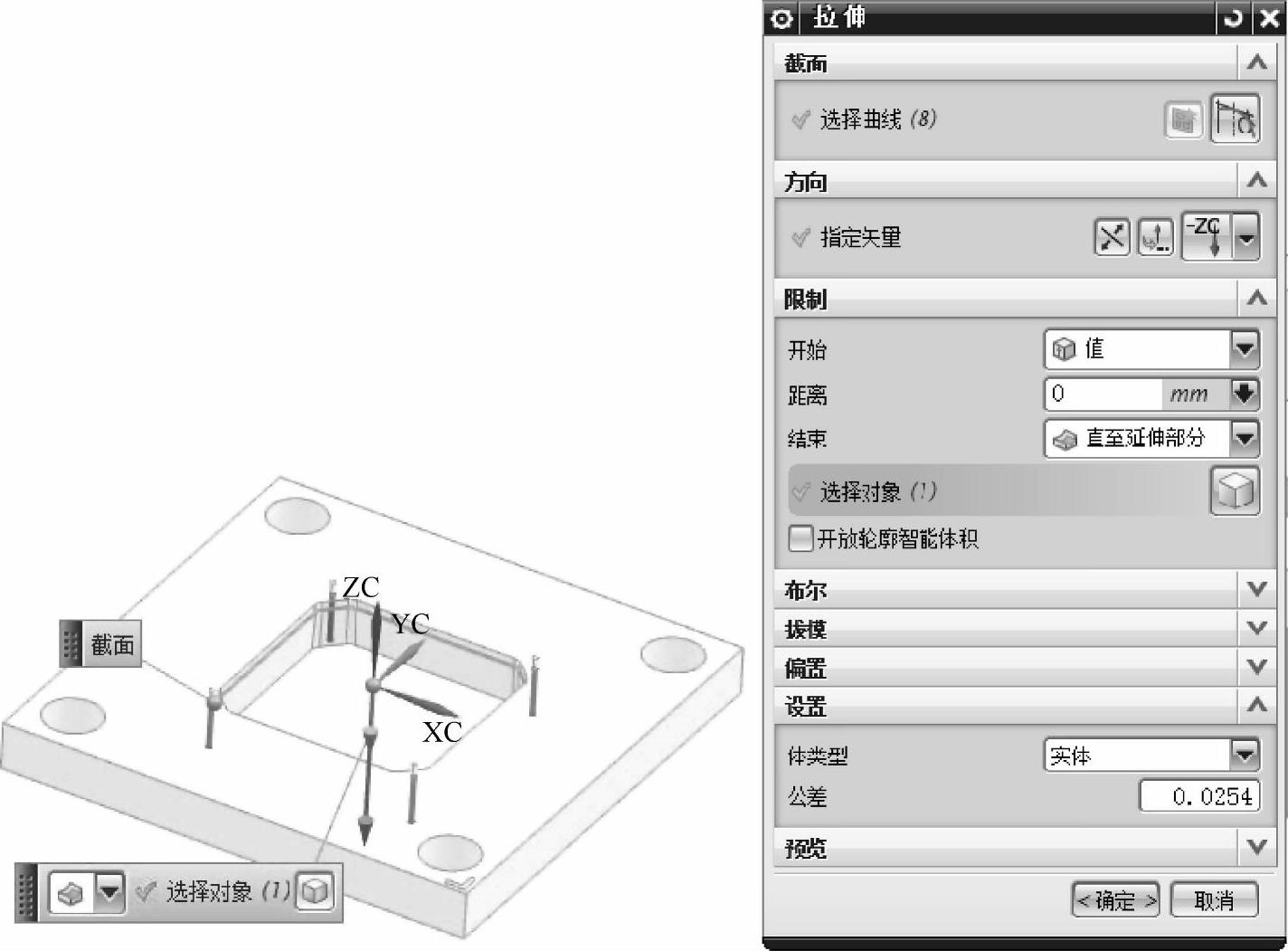

图5-55 拉伸镶针底部边缘线


图5-56 镶针求和

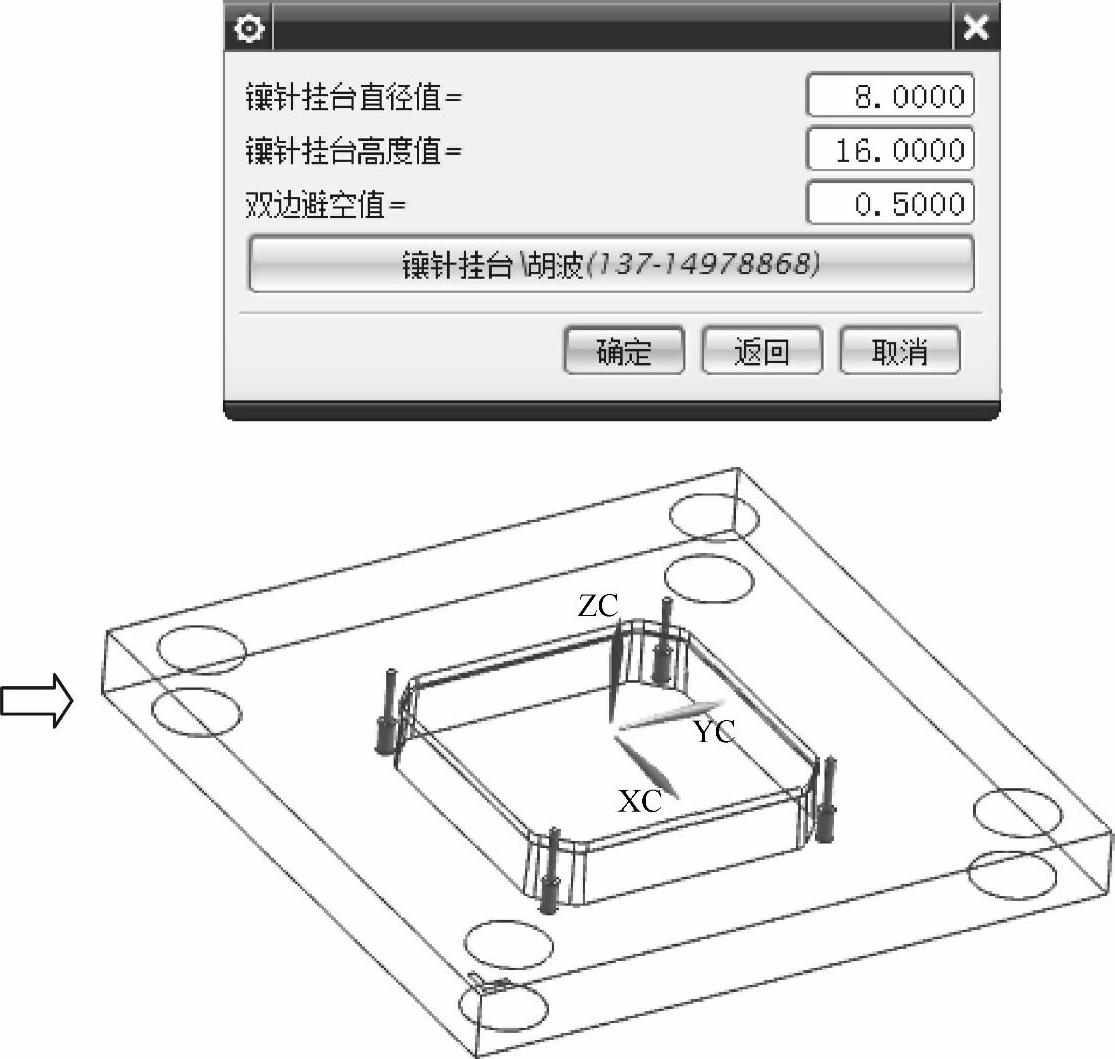

图5-57 镶针挂台参数

5)在“特征”工具条中,单击“偏置面”978-7-111-48374-8-Chapter05-227.jpg按钮,偏置值输入10,单击“反向”978-7-111-48374-8-Chapter05-228.jpg按钮,依次选择四个镶杆挂台的底面,单击978-7-111-48374-8-Chapter05-229.jpg按钮,如图5-58所示。

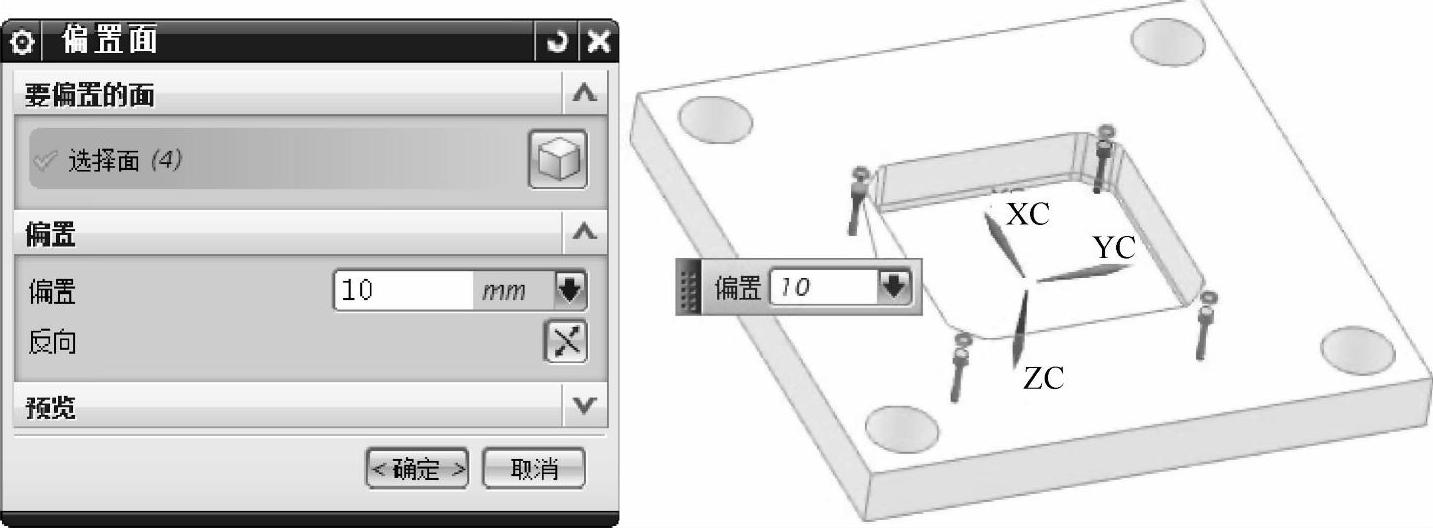

图5-58 偏置镶针挂台底面

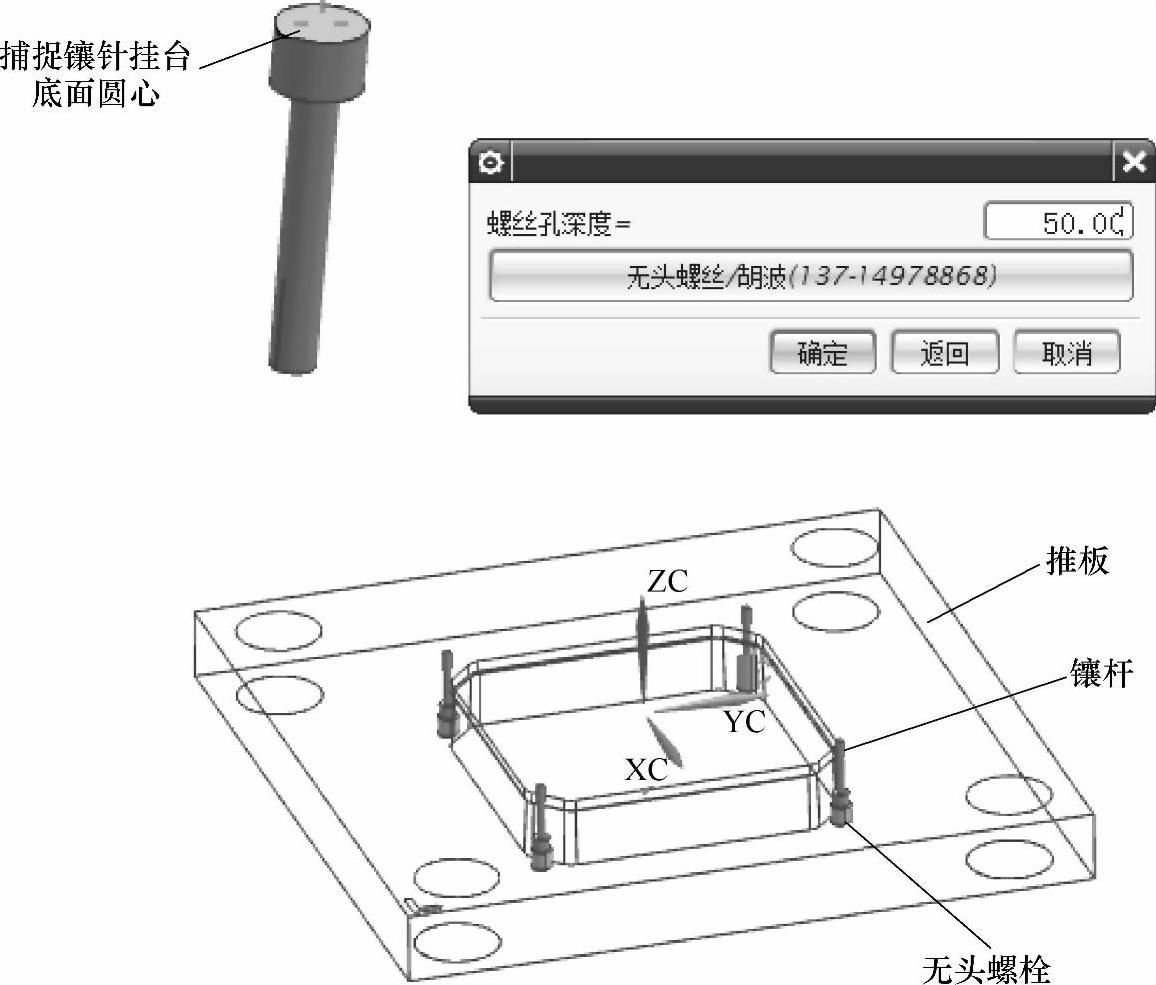

图5-59 无头螺栓

6)插入无头螺栓:单击菜单栏中“HB_MOULD M6.6”→“螺丝(螺栓)系列”→“无头螺丝”,根据状态栏提示,要切削的实体选择推板,无头螺栓的类型选择978-7-111-48374-8-Chapter05-232.jpg,公制无头螺栓的型号选择978-7-111-48374-8-Chapter05-233.jpg,无头螺栓的放置方向选择978-7-111-48374-8-Chapter05-234.jpg,如图5-59所示,无头螺栓的放置点捕捉镶杆挂台的底面圆心,弹出螺孔深度对话框(深度值即为切削实体的数值,只要大于实际螺孔即可,在此系统默认50),单击978-7-111-48374-8-Chapter05-235.jpg按钮。依次选择另外三个镶针挂台中心,单击978-7-111-48374-8-Chapter05-236.jpg按钮。

7)在“特征”工具条中,单击“求差”978-7-111-48374-8-Chapter05-237.jpg按钮,目标体选择推板,工具体选择四个镶针,设置选项中“保存工具”,单击978-7-111-48374-8-Chapter05-238.jpg按钮。

(2)推板冷却系统设计

1)孔1设计:在“草图”工具条中,单击“草图”978-7-111-48374-8-Chapter05-239.jpg按钮,草图平面选择推板+X方向的侧面,绘制冷却水孔1的定位点,如图5-60所示,孔的中心到推板右侧壁的距离为80mm,到分型面的距离为17.5mm(推板厚度是35mm,冷却水孔设计在板的中间位置),单击978-7-111-48374-8-Chapter05-240.jpg

在“特征”工具条中,单击“孔”978-7-111-48374-8-Chapter05-241.jpg按钮,弹出孔参数对话框,如图5-33所示,草图的类型选择978-7-111-48374-8-Chapter05-242.jpg,输入孔的直径为10mm,深度为280mm,孔的位置捕捉草绘的点,单击978-7-111-48374-8-Chapter05-243.jpg按钮,如图5-61所示。

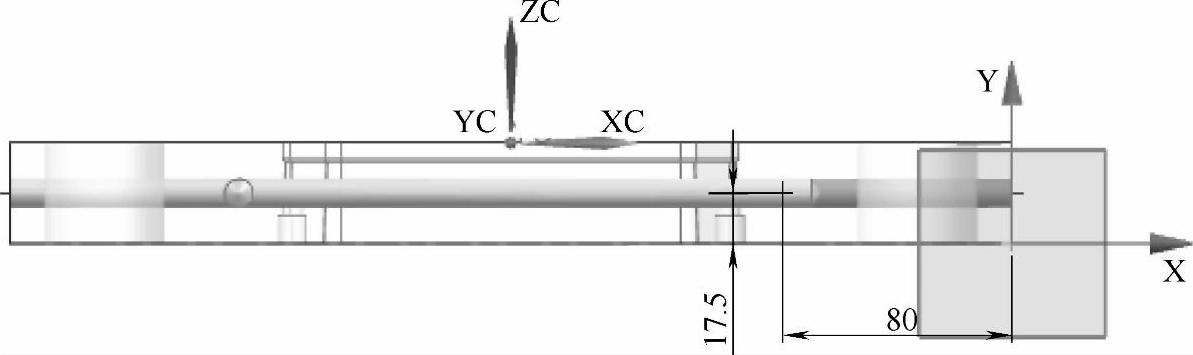

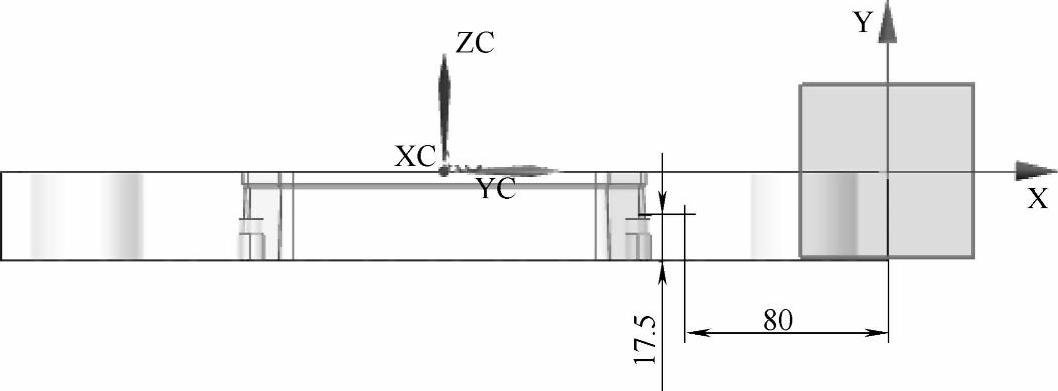

图5-60 推板冷却水孔1定位尺寸


图5-61 推板冷却水孔1

2)孔2设计:在“草图”工具条中,单击“草图”978-7-111-48374-8-Chapter05-246.jpg按钮,草图平面选择推板+Y方向的侧面,绘制冷却水孔2的定位点,如图5-62所示,单击978-7-111-48374-8-Chapter05-247.jpg

在“特征”工具条中,单击“孔”978-7-111-48374-8-Chapter05-248.jpg按钮,弹出孔参数对话框,如图5-33所示,草图的类型选择978-7-111-48374-8-Chapter05-249.jpg,输入孔的直径为10mm,深度为280mm,孔的位置捕捉草绘的点,单击978-7-111-48374-8-Chapter05-250.jpg按钮,如图5-63所示。

3)孔3设计:在“草图”工具条中,单击“草图”978-7-111-48374-8-Chapter05-251.jpg按钮,草图平面选择推板-X方向的侧面,绘制冷却水孔3的定位点,如图5-64所示,单击978-7-111-48374-8-Chapter05-252.jpg

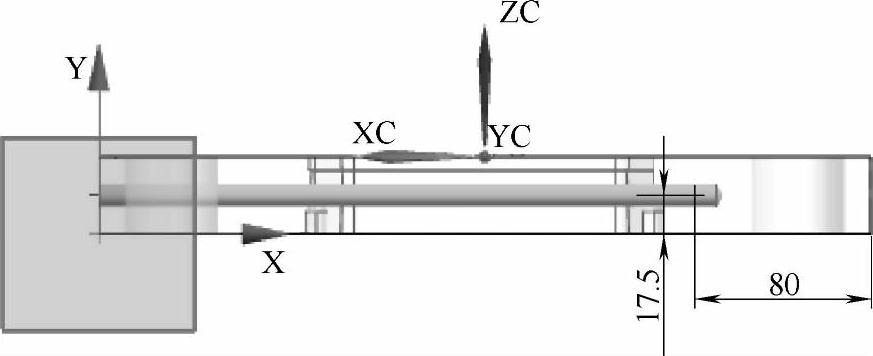

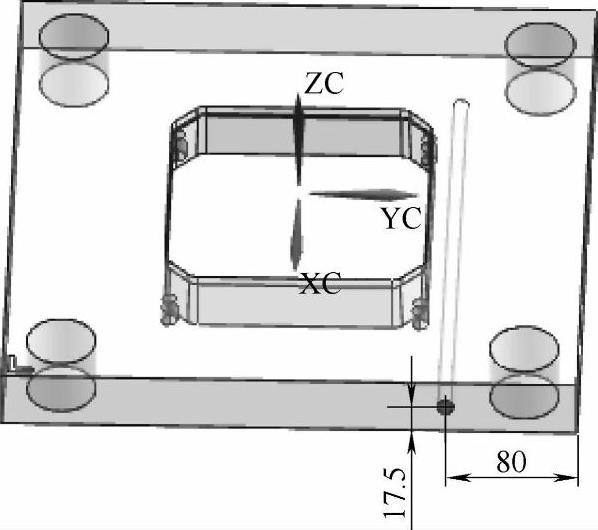

图5-62 推板冷却水孔2定位尺寸


图5-63 推板冷却水孔2(www.daowen.com)

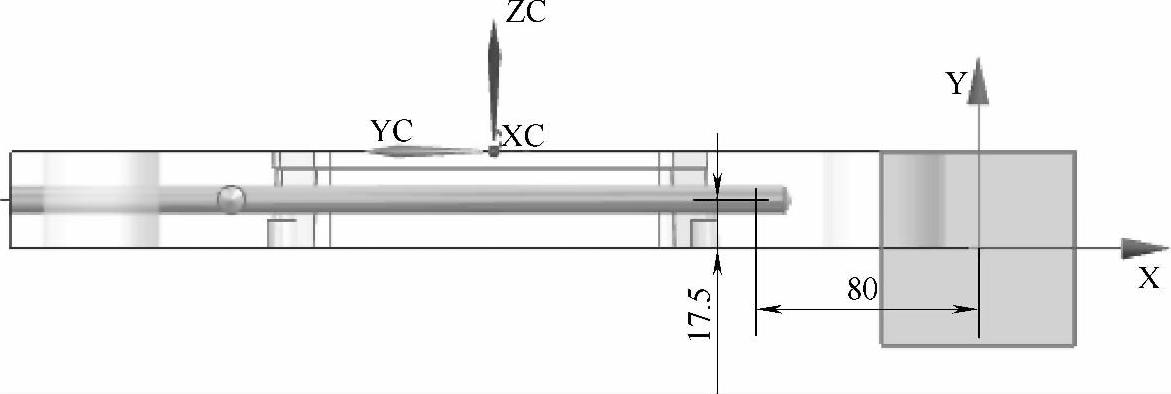

图5-64 推板冷却水孔3定位尺寸

在“特征”工具条中,单击“孔”978-7-111-48374-8-Chapter05-256.jpg按钮,弹出孔参数对话框,如图5-33所示,草图的类型选择978-7-111-48374-8-Chapter05-257.jpg,输入孔的直径为10mm,深度为280mm,孔的位置捕捉草绘的点,单击978-7-111-48374-8-Chapter05-258.jpg按钮,如图5-65所示。

4)孔4设计:在“草图”工具条中,单击“草图”978-7-111-48374-8-Chapter05-259.jpg按钮,草图平面选择推板-Y方向的侧面,绘制冷却水孔4的定位点,如图5-66所示,单击978-7-111-48374-8-Chapter05-260.jpg

在“特征”工具条中,单击“孔”978-7-111-48374-8-Chapter05-261.jpg按钮,弹出孔参数对话框,如图5-67所示,草图的类型选择978-7-111-48374-8-Chapter05-262.jpg,输入孔的直径为10mm,深度为250mm,孔的位置捕捉草绘的点,单击978-7-111-48374-8-Chapter05-263.jpg按钮,如图5-68所示。


图5-65 推板冷却水孔3

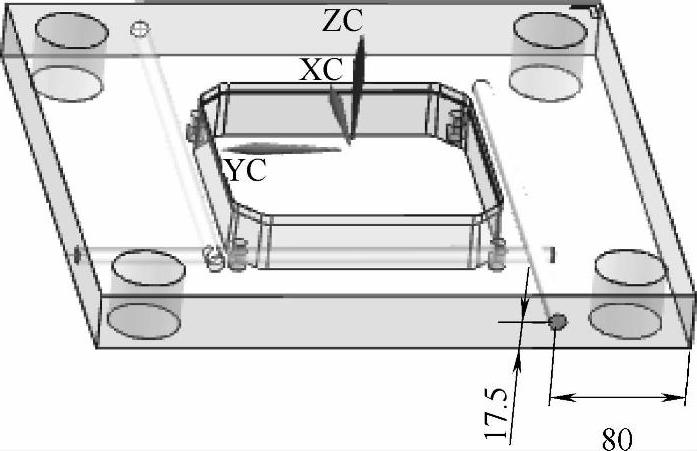

图5-66 推板冷却水孔4定位尺寸

5)孔5设计:在“草图”工具条中,单击“草图”978-7-111-48374-8-Chapter05-266.jpg按钮,草图平面选择推板-Y方向的侧面,绘制冷却水孔4的定位点,如图5-69所示,孔的中心到推板右侧壁的距离为120mm,到分型面的距离为17.5mm,单击978-7-111-48374-8-Chapter05-267.jpg

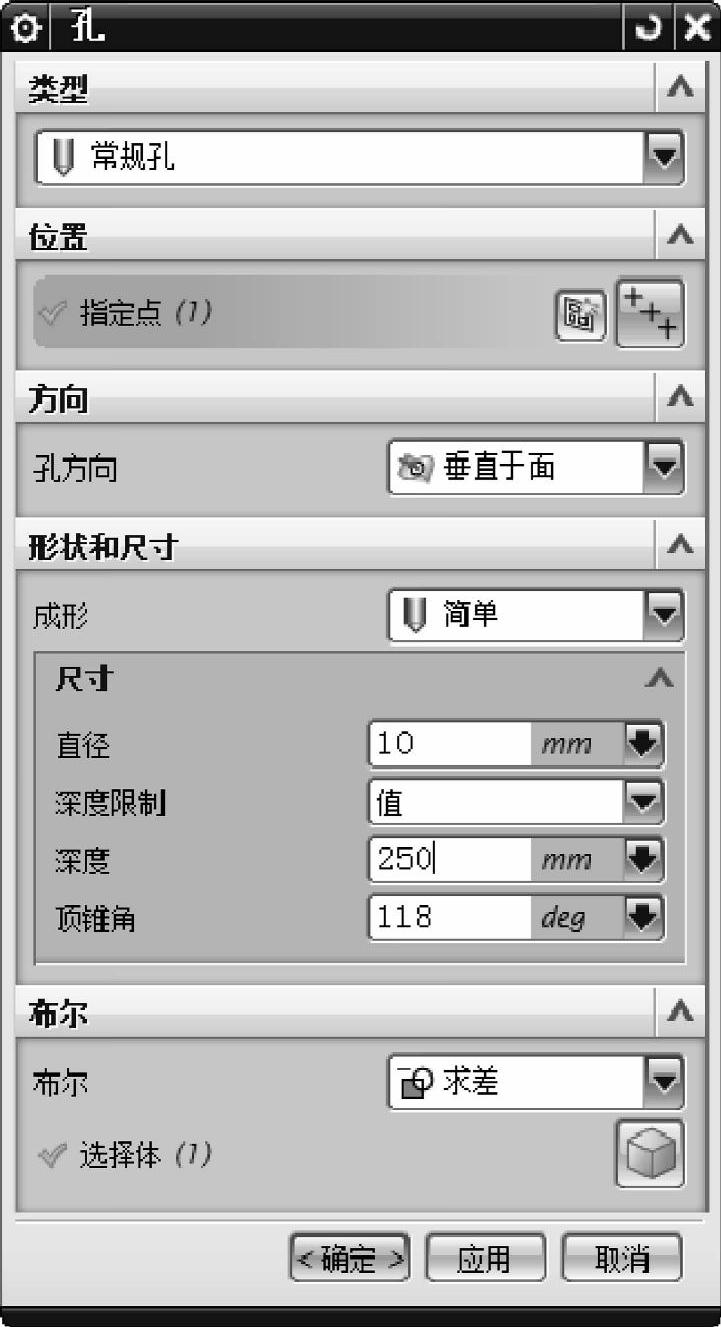

图5-67 推板冷却水孔4参数


图5-68 推板冷却水孔4

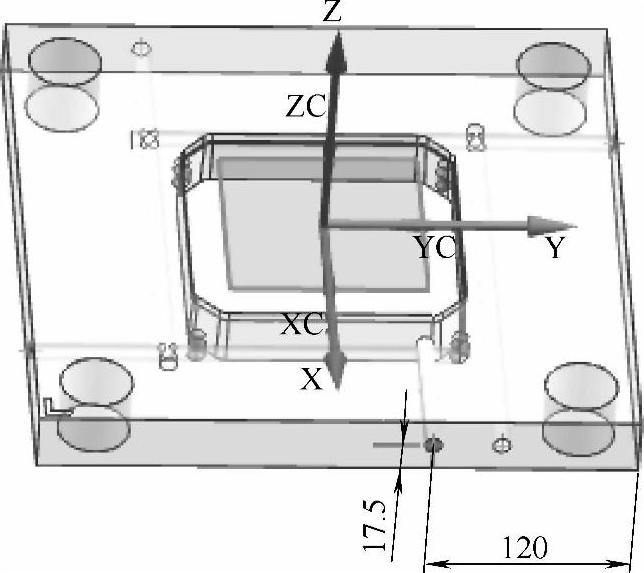

图5-69 推板冷却水孔5定位尺寸

在“特征”工具条中,单击“孔”978-7-111-48374-8-Chapter05-271.jpg按钮,弹出孔参数对话框,如图5-70所示,草图的类型选择978-7-111-48374-8-Chapter05-272.jpg,输入孔的直径为10mm,深度为90mm,孔的位置捕捉草绘的点,单击978-7-111-48374-8-Chapter05-273.jpg,如图5-71所示。推板冷却水的总体设计如图5-72所示。


图5-70 推板冷却水孔5参数


图5-71 推板冷却水孔5

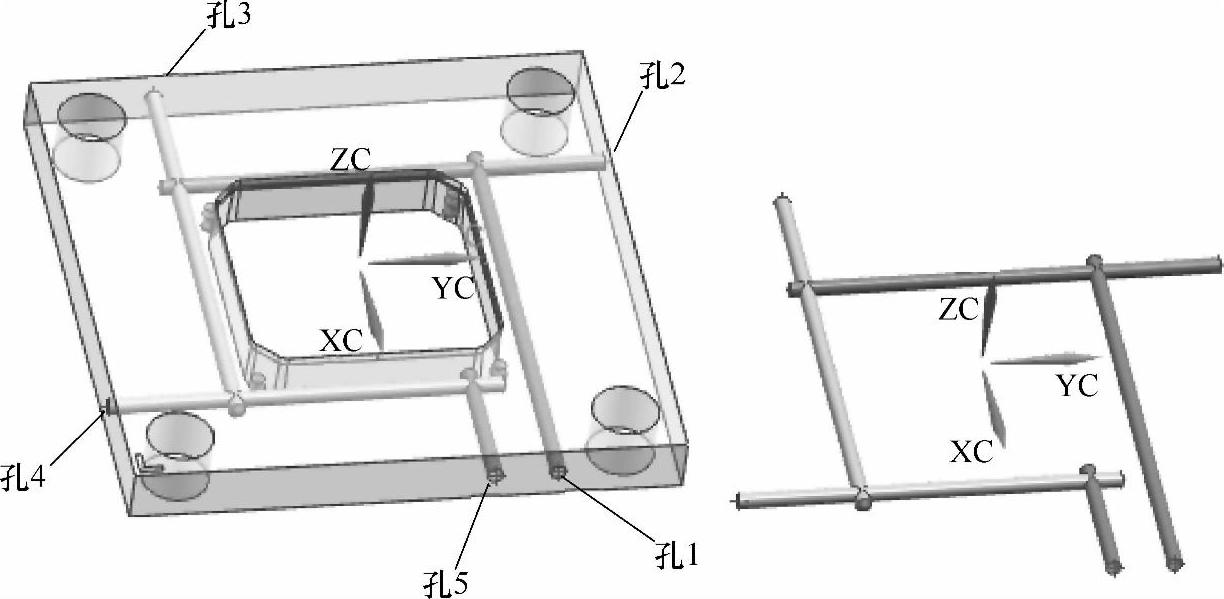

图5-72 推板冷却水设计

6)调用冷却水接口:在菜单栏中选择“HB_MOULD M6.6”→“运水(冷却水)系列”→“水嘴(冷却水接口)”,选择冷却水接口模式,如图5-73所示,单击978-7-111-48374-8-Chapter05-277.jpg,冷却水接口方向即为刚创建的水路进出口方向,单击978-7-111-48374-8-Chapter05-278.jpg,根据命令行提示,选择切削的模板为推板。根据命令行提示,选择冷却水接口放置点为刚建立的推板水路的进出水口,弹出冷却水接口的沉孔尺寸对话框,直径为25mm,深度为23mm,单击978-7-111-48374-8-Chapter05-279.jpg按钮,弹出冷却水接口放置点对话框,选择冷却水接口放置点为刚建立的推板水路的进出水口的圆心,单击978-7-111-48374-8-Chapter05-280.jpg按钮,完成推板冷却水接口设计,如图5-73所示。

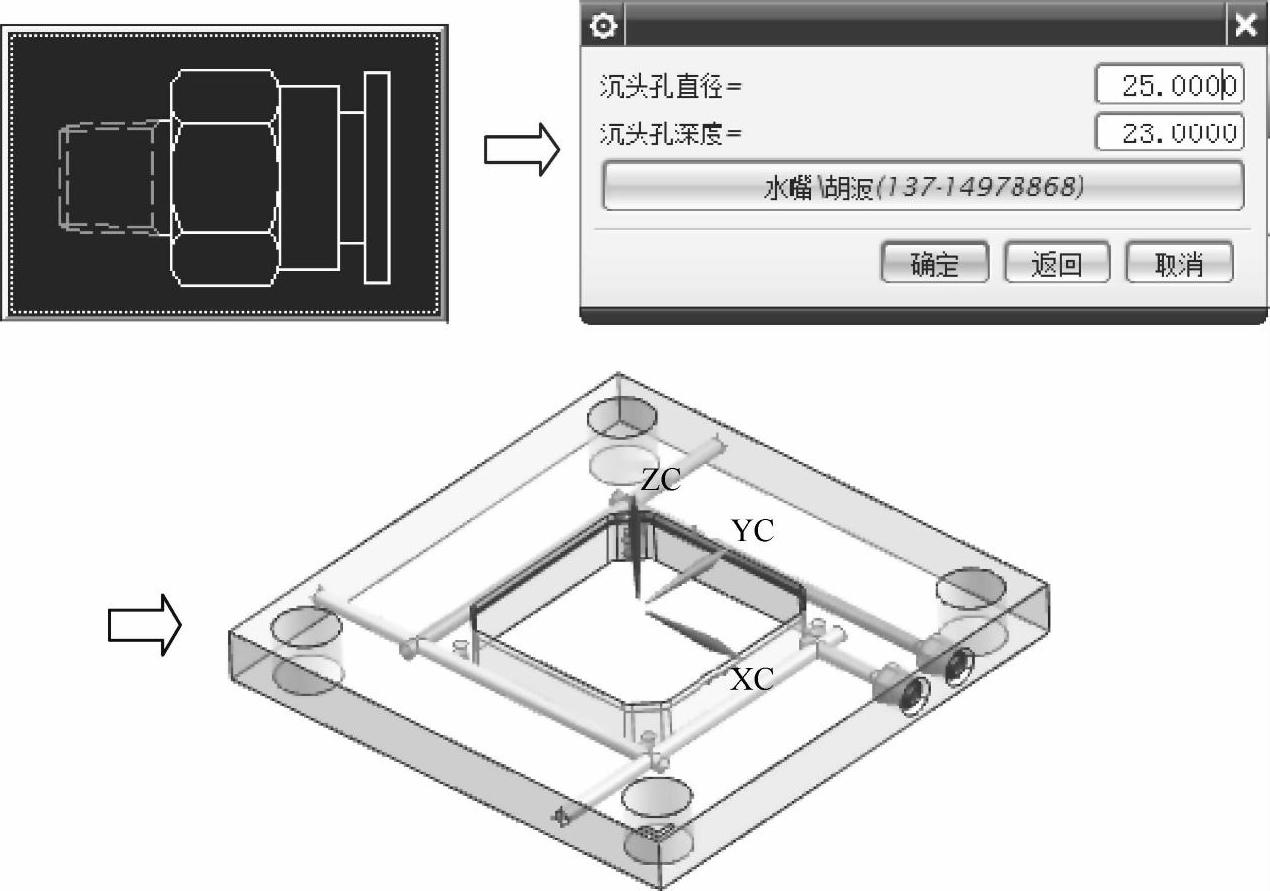

图5-73 推板冷却水接口

7)调用止水栓:在菜单栏中选择“HB_MOULD M6.6”→“运水(冷却水)系列”→“止水栓”,选择978-7-111-48374-8-Chapter05-282.jpg,止水栓的方向选择978-7-111-48374-8-Chapter05-283.jpg,止水栓的放置点捕捉推板-Y方向的冷却水孔中心,完成止水栓1的调用,单击978-7-111-48374-8-Chapter05-284.jpg按钮。

止水栓的方向选择978-7-111-48374-8-Chapter05-285.jpg,止水栓的放置点捕捉推板-X方向的冷却水孔中心,完成止水栓2的调用,单击978-7-111-48374-8-Chapter05-286.jpg按钮。

止水栓的方向选择978-7-111-48374-8-Chapter05-287.jpg,止水栓的放置点捕捉推板+Y方向的冷却水孔中心,完成止水栓3的调用,单击978-7-111-48374-8-Chapter05-288.jpg按钮,结果如图5-74所示。

(3)推板螺栓设计

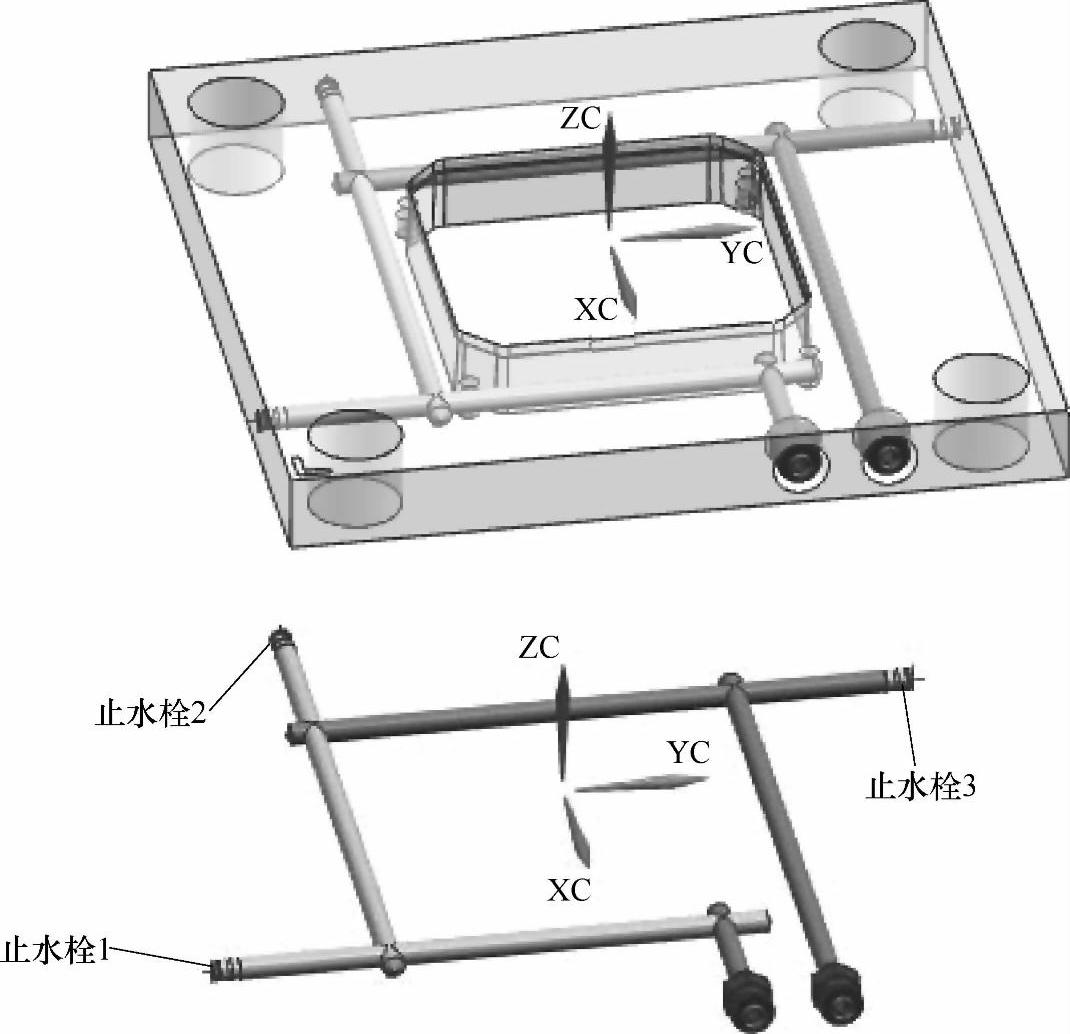

图5-74 调用止水栓

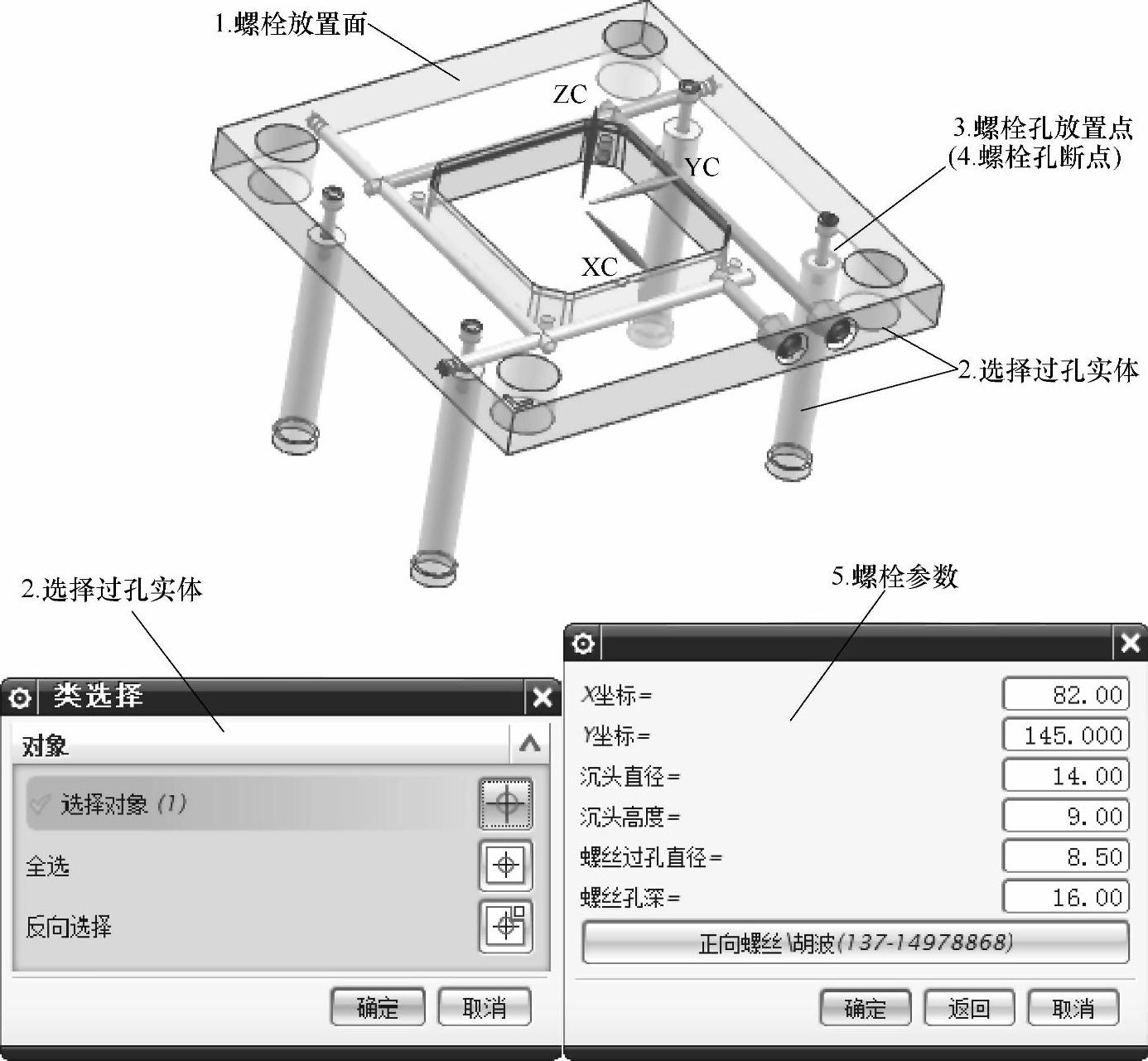

图5-75 定模型芯螺栓设计

如图5-75所示,在菜单栏中选择“HB_MOULD M6.6”→“螺丝(螺栓)系列”→“正向螺丝(螺栓)”,根据命令行的提示,选择螺栓放置实体面为推板上表面,螺栓的定位类型单击978-7-111-48374-8-Chapter05-291.jpg,内六角螺栓的过孔实体选择推板和一个复位杆,单击978-7-111-48374-8-Chapter05-292.jpg按钮。螺栓的放置点捕捉复位杆顶面圆心,弹出内六角螺栓孔打断点对话框,默认参数,单击978-7-111-48374-8-Chapter05-293.jpg按钮,内六角螺栓的类型选择978-7-111-48374-8-Chapter05-294.jpg,内六角螺栓型号选择978-7-111-48374-8-Chapter05-295.jpg,弹出螺栓参数对话框,单击978-7-111-48374-8-Chapter05-296.jpg按钮,再单击978-7-111-48374-8-Chapter05-297.jpg,完成推板螺栓的设计。
