（1）调入龙记大水口DI型3535模架（直浇口模架D型）

单击菜单栏中“HB_MOULD M6.6”→“模胚系列”→“龙记”，单击，弹出龙记标准模胚对话框，设置参数如图5-12所示。选择系列DI型35系列3535模架，A板135，B板60，C板垫块140，AB板的间距0，单击按钮，完成模架的调用。

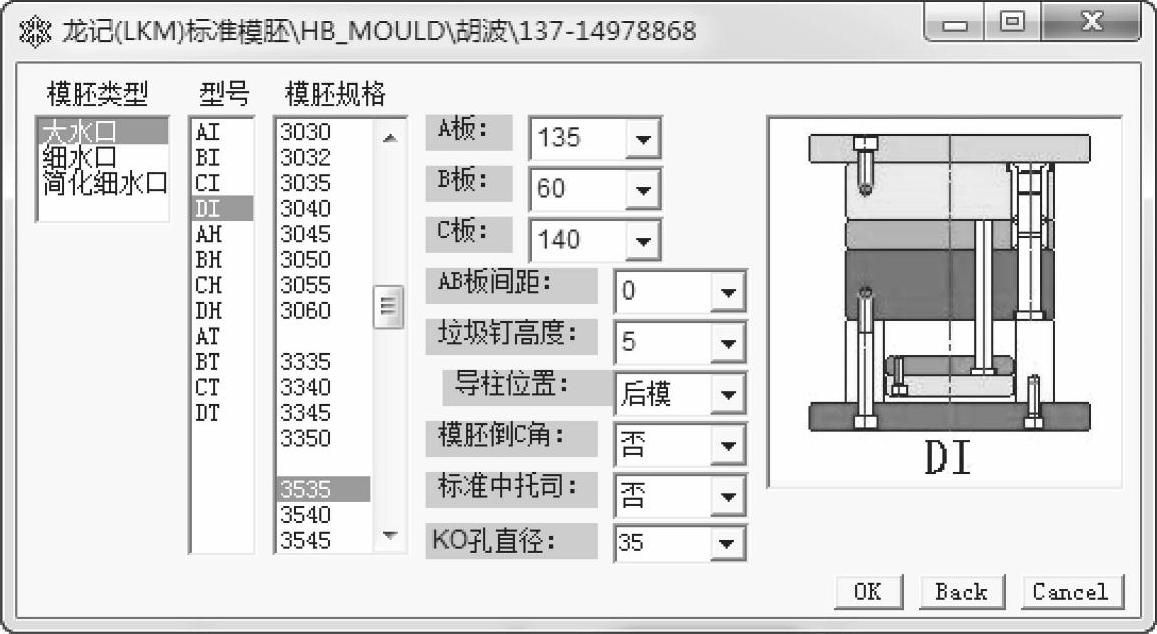

图5-12 模架导入

注意：由于本模具为整体式，不设计型腔、型芯，所以此处定、动模板的间距为0。

（2）A（定模）板设计

1）单击“实用工具”工具条的“隐藏”（或用快捷键＜Ctrl+B＞）隐藏定模板和定模型腔，单击“实用工具”工具条的“反向隐藏”（或者快捷键＜Ctrl+Shift+B＞）反向隐藏，屏幕中只显示定模板和定模型腔。

单击“实用工具”工具条的“编辑对象显示”，选择定模板，将透明度调至100。

2）单击“注射模工具”工具条下的“创建方块”按钮，在选择示意图中，选择，设置创建方块的间隙参数输入0，单击键盘“Enter”，选择定模型腔的任意一面，单击按钮，如图5-13所示。

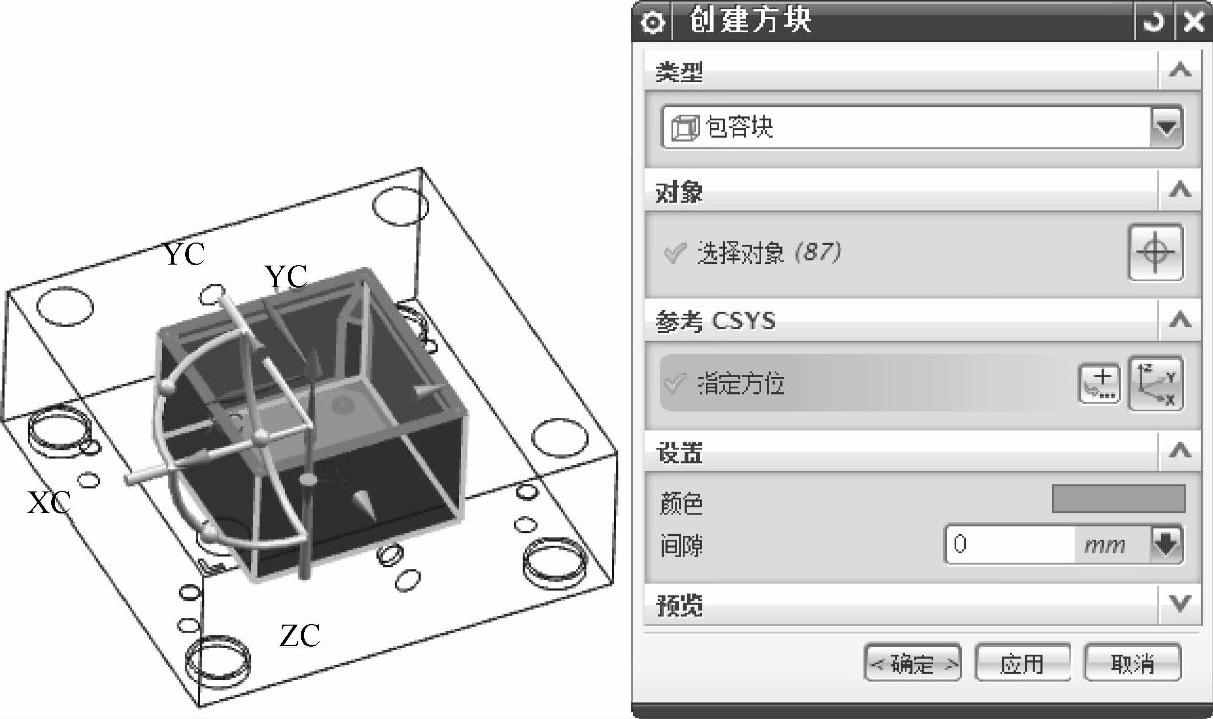

图5-13 创建方块

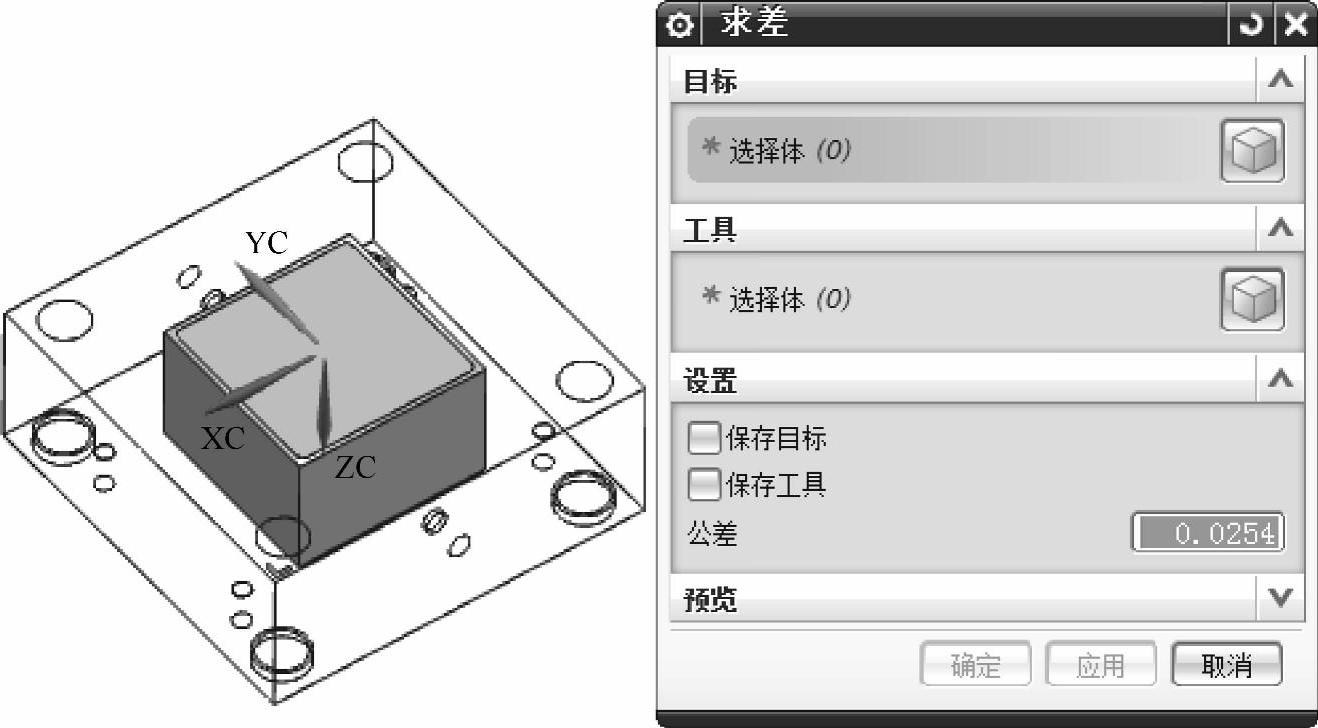

3）定模板开框。在“特征”工具条中，单击“求差”按钮，目标体选择定模板，工具体选刚创建的方块实体，单击按钮，如图5-14所示。

图5-14 定模板开框

4）在“特征”工具条中，单击“求和”按钮，目标体选择定模板，工具体选择定模型腔，单击，结果如图5-15所示。

（3）推件板设计

1）使用快捷键＜Ctrl+Shift+U＞，将所有文件显示出来。单击“实用工具”工具条的“隐藏”（或用快捷键＜Ctrl+B＞）隐藏动模型芯，单击“实用工具”工具条的“反向隐藏”（或者快捷键＜Ctrl+Shift+B＞）反向隐藏，屏幕中只显示动模型芯。

2）分割动模型芯：在“特征”工具条中，单击“拉伸”按钮，拉伸的截面为动模型芯底部曲线，如图5-16所示，拉伸的方向选择-Z方向，拔模角选择，角度为-3°，设置体类型为片体，具体参数如图5-16所示。

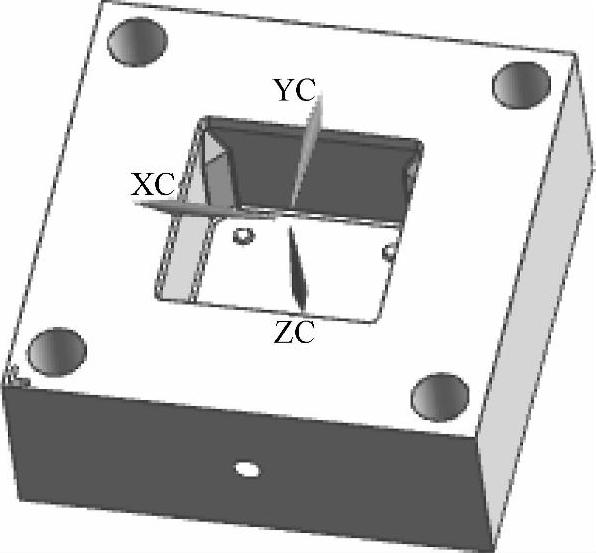

图5-15 定模板设计

3）分割动模型芯：在菜单栏中选择“插入”→“修剪”→“拆分体”，目标选择动模型芯，分割的工具选择，选择刚创建的拉伸片体，单击按钮，如图5-17所示。

4）移除参数：在“编辑特征”工具条中，单击“移除参数”按钮，对象选择动模型芯，单击按钮，动模型芯的拆分结果如图5-18所示。(www.daowen.com)

5）使用快捷键＜Ctrl+B＞，隐藏动模型芯的中间部分，单击“注射模工具”工具条下的“创建方块”按钮，在选择示意图中，选择，设置创建方块的间隙参数输入0，单击键盘“Enter”，选择动模型芯的任意一面，单击按钮，如图5-19所示。

6）使用快捷键＜Ctrl+K＞，将推板显示出来。在“特征”工具条中，单击“求差”按钮，目标体选择推件板，工具体选择刚创建的箱体，单击按钮，结果如图5-20所示。

7）在“特征”工具条中，单击“求和”按钮，目标体选择推板，工具体动模型芯，单击按钮，结果如图5-21所示。

8）将推板底部高出部分进行替换。在“同步建模”工具条中，单击“替换面”按钮，弹出“替换面”对话框，要替换的面选择推件板底面的高出部分，替换的面选择推板底面，单击按钮，如图5-22所示。

图5-16 拉伸曲线

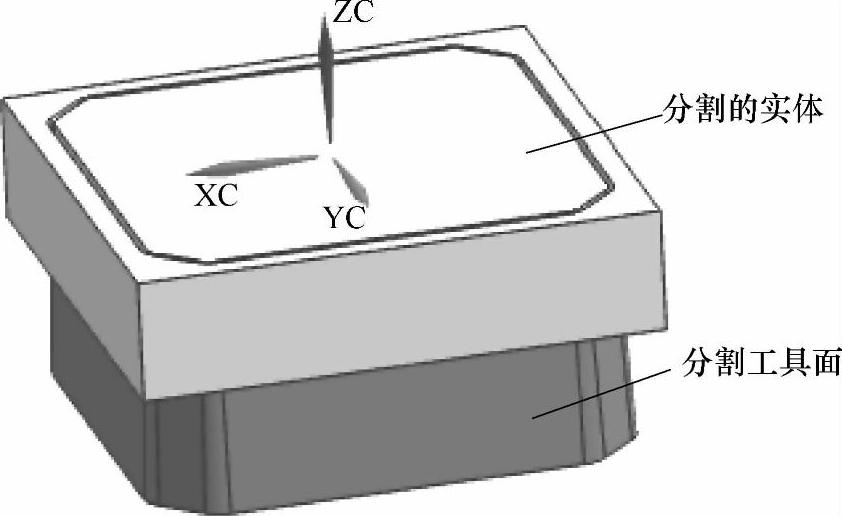

图5-17 分割动模型芯

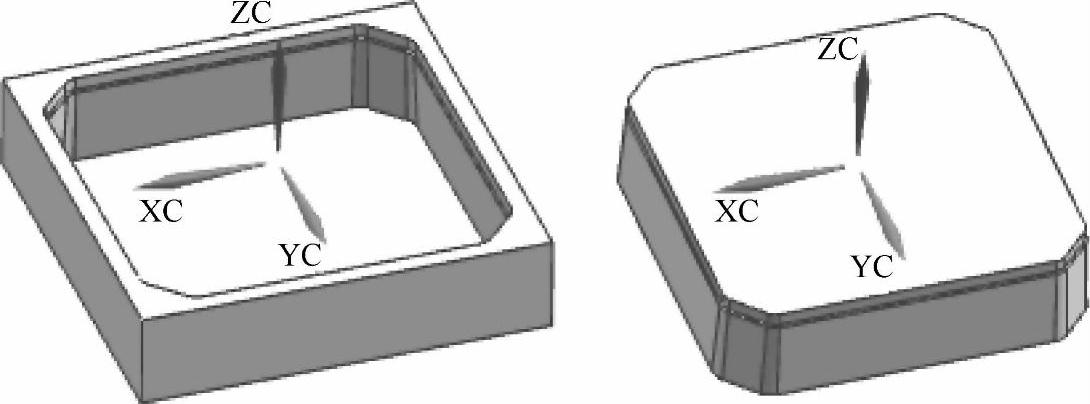

图5-18 动模型芯拆分结果

图5-19 创建箱体

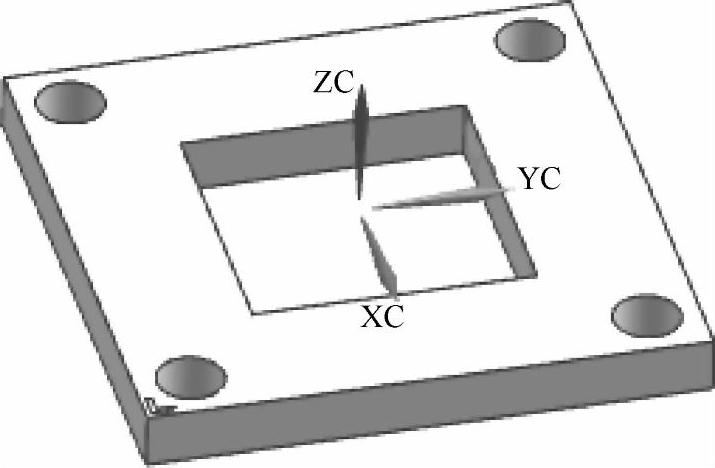

图5-20 推件板开框

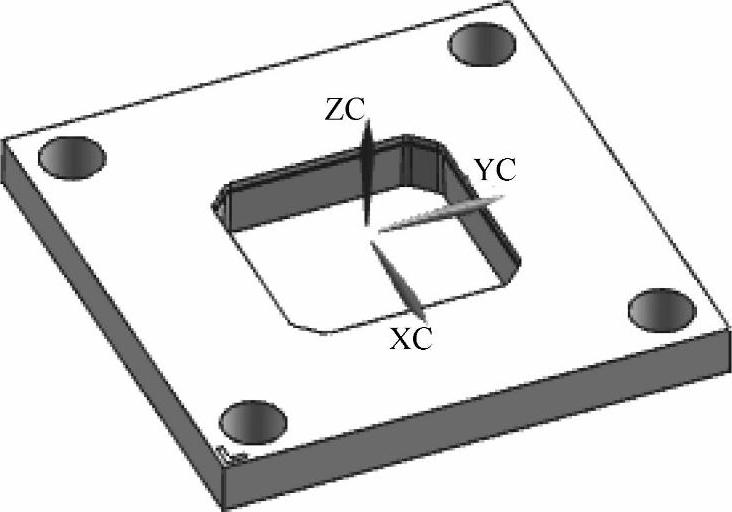

图5-21 推件板设计

（4）B（动模）板设计

1）单击“实用工具”工具条的“隐藏”（或用快捷键Ctrl+B）隐藏动模板和两个型芯，单击“实用工具”工具条的“反向隐藏”（或者快捷键Ctrl+Shift+B）反向隐藏，屏幕中只显示动模板和两个型芯，如图5-23所示。

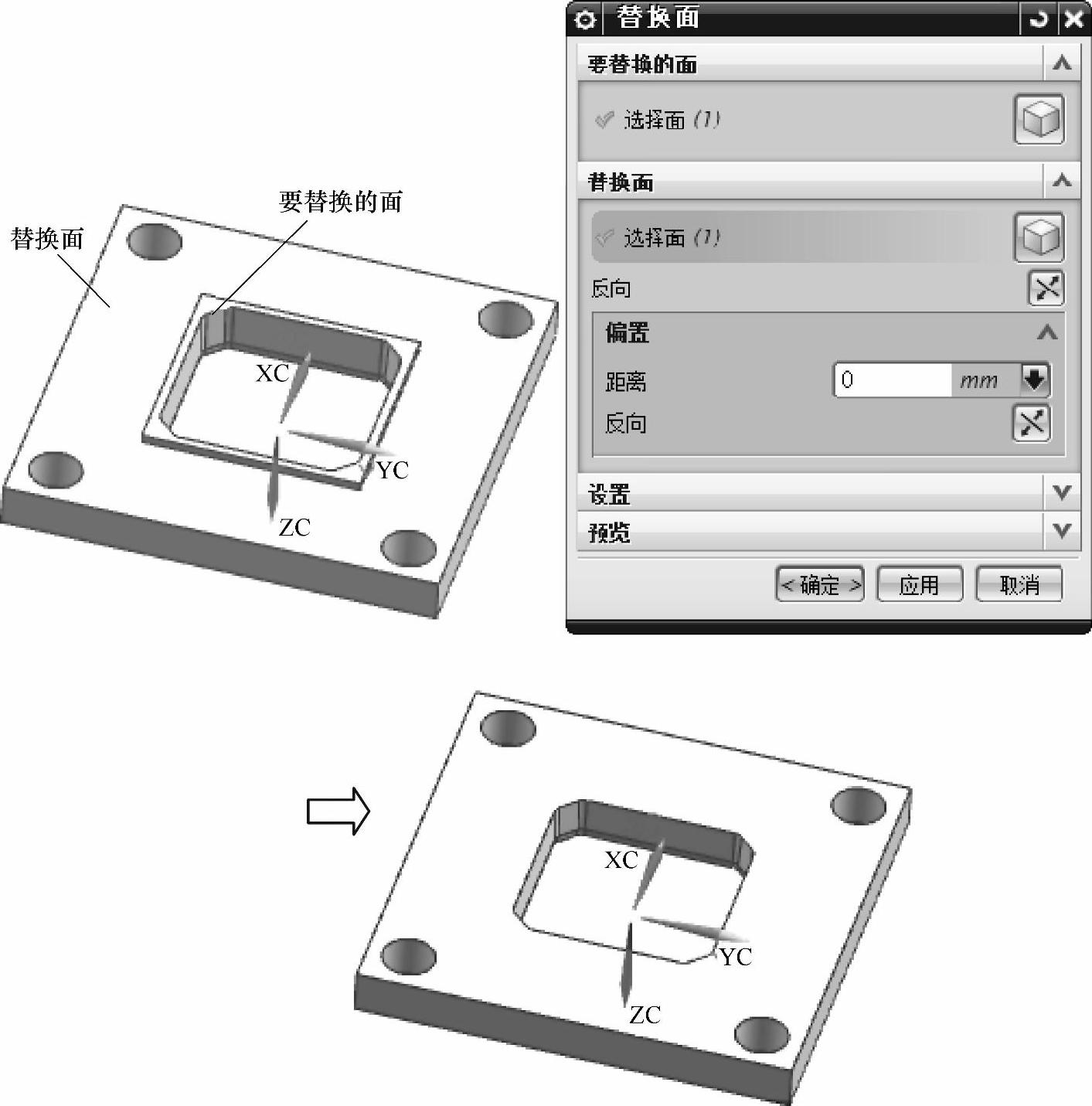

图5-22 替换面

2）在“特征”工具条中，单击“求和”按钮，目标体选择动模板，工具体两个型芯，单击按钮。
