1）在Windows界面选择“开始”→“所有程序”→“Siemens NX 8.5”→“NX 8.5”命令，进入NX 8.5初始化环境界面。

2）调入参考模型。按Ctrl+O组合键弹出【打开部件文件】对话框，选择汽车的空气过滤器盖产品文件（随书附带光盘中“example\05\cp-05.prt”），然后单击按钮调入参考模型，如图5-7所示。

3）在“标准”工具条中单击“建模”按钮或按Ctrl+M组合键进入建模模块。

4）复制产品：在菜单栏中选择“格式”→“复制至图层”选项，类选择的对象选择接收器下盖产品，单击按钮，弹出“图层移动”对话框，目标图层或类别输入2，单击按钮。

5）图层设置：在菜单栏中选择“格式”→“图层设置”选项，弹出图层设置对话框，将2层的产品的复制文件设置为不可见（具体的操作方法，参考第3章和第4章的步骤）。(www.daowen.com)

6）设置收缩率：在菜单栏中选择“插入”→“偏置/缩放”→“缩放体”选项，弹出“缩放体”对话框，选择汽车的空气过滤器盖产品，设置比例因子为1.006，如图5-7所示。

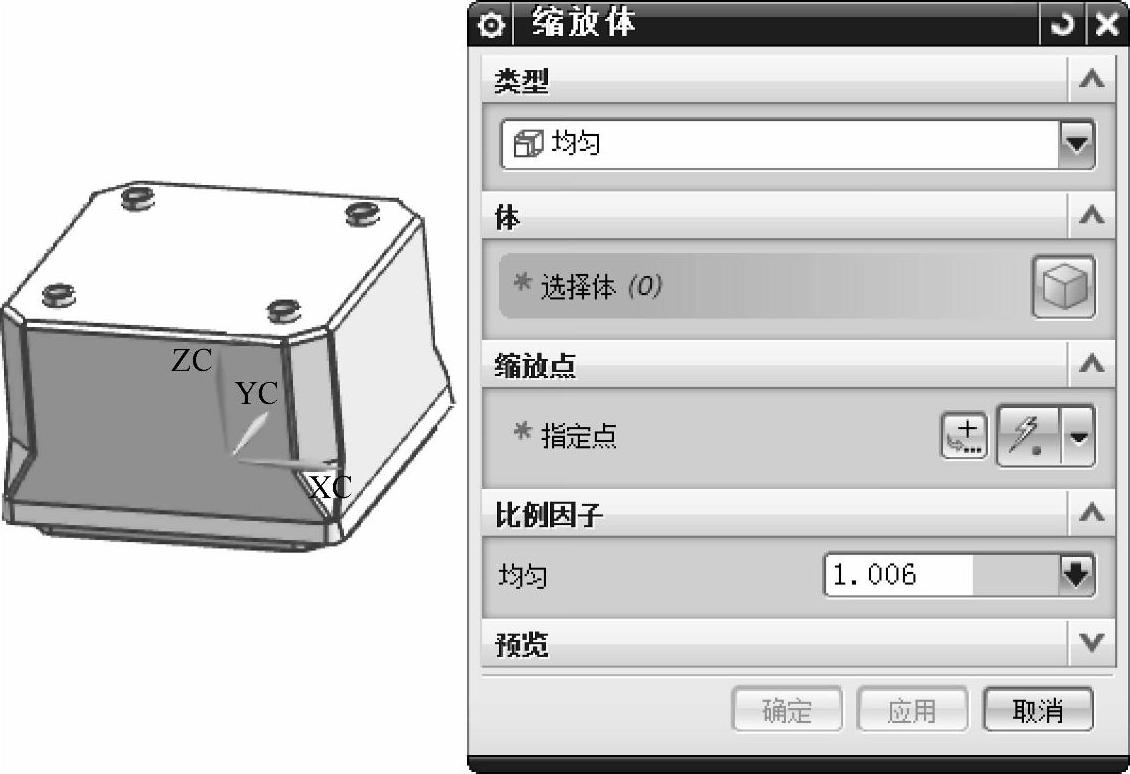

图5-7 设置收缩率

7）将产品绝对坐标系变换到产品分型面中心。该产品坐标已经做过调整，如图5-3所示。
