冷却系统设计与优化

时间:2023-06-22 理论教育 版权反馈
【摘要】:隐藏其他部件,屏幕中只显示动模板和动模型芯在菜单栏中选择“HB_MOULD M6.6”→“运水系列”→“运水”,选择图4-44所示冷却方式,坐标放置方向选择。图4-45 动模冷却系统参数调用冷却水接口图4-45 动模冷却系统参数调用冷却水接口在菜单栏中选择“HB_MOULD M6.6”→“运水系列”→“水嘴”,选择一个冷却水接口模式,如图4-45,单击,冷却水接口方向即为刚创建的水道进出口方向,单击,根据命令行提示,选择切削的模板为定模板。

冷却系统设计与优化

(1)隐藏其他部件,屏幕中只显示定模板和定模型腔在菜单栏中选择“HB_MOULD M6.6”→“运水(冷却系统)系列”→“运水”,单击“环绕型运水(冷却系统)”,坐标放置方向选择978-7-111-48374-8-Chapter04-218.jpg。根据命令行提示,选择定模型腔。冷却系统的具体参数可参考图4-43,水道的直径为φ8mm,单击978-7-111-48374-8-Chapter04-219.jpg按钮。如果对水道设计不满意,可选择978-7-111-48374-8-Chapter04-220.jpg,如果对水道设计满意,选择978-7-111-48374-8-Chapter04-221.jpg按钮,单击978-7-111-48374-8-Chapter04-222.jpg,完成定模冷却系统设计,冷却系统结果参考图4-6a。

(2)隐藏其他部件,屏幕中只显示动模板和动模型芯

在菜单栏中选择“HB_MOULD M6.6”→“运水(冷却系统)系列”→“运水”,选择图4-44所示冷却方式,坐标放置方向选择978-7-111-48374-8-Chapter04-223.jpg。根据命令行提示,选择动模型芯,弹出冷却系统参数窗口,如图4-45a所示。单击978-7-111-48374-8-Chapter04-224.jpg按钮。如果对水道设计不满意,可选择978-7-111-48374-8-Chapter04-225.jpg,如果对水道设计满意,选择978-7-111-48374-8-Chapter04-226.jpg按钮,单击978-7-111-48374-8-Chapter04-227.jpg,完成动模第一条水道设计。

在菜单栏中选择“HB_MOULD M6.6”→“运水系列”→“运水”,选择图4-44所示冷却方式,坐标放置方向选择978-7-111-48374-8-Chapter04-228.jpg。根据命令行提示,选择动模型芯,弹出冷却系统参数窗口,如图4-45a所示。单击978-7-111-48374-8-Chapter04-229.jpg按钮。如果对水道设计不满意,可选择978-7-111-48374-8-Chapter04-230.jpg,如果对水道设计满意,选择978-7-111-48374-8-Chapter04-231.jpg按钮,单击978-7-111-48374-8-Chapter04-232.jpg,完成动模第二条水道设计。

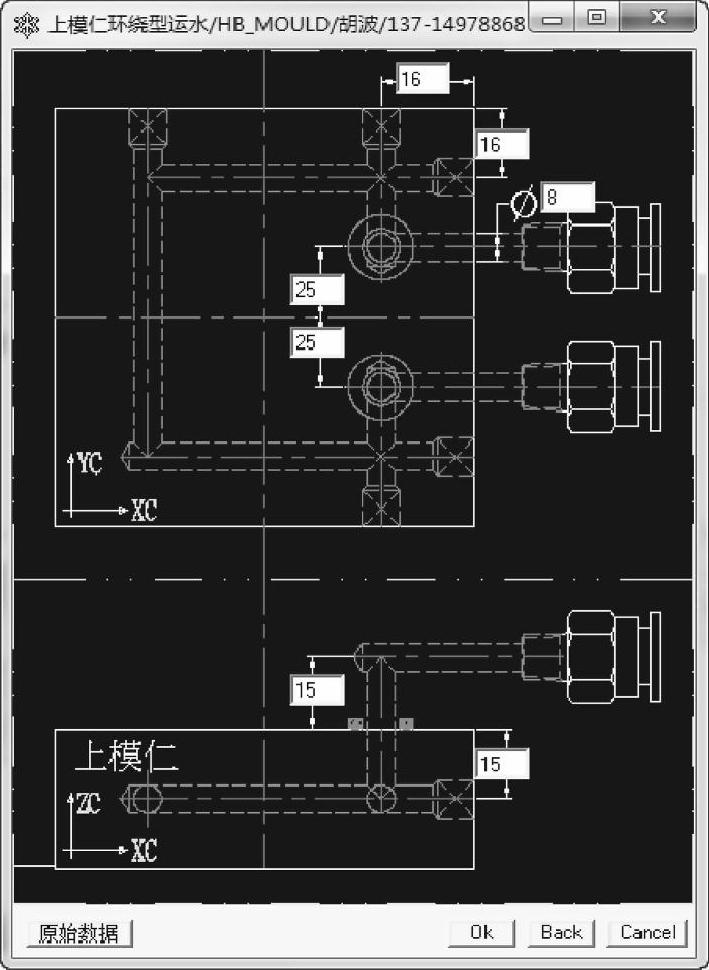

图4-43 定模冷却系统参数

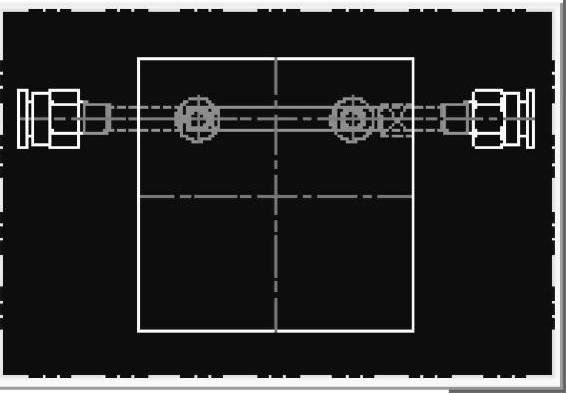

图4-44 动模环绕型冷却

在菜单栏中选择“HB_MOULD M6.6”→“运水系列”→“运水”,选择图4-44所示冷却方式,坐标放置方向选择978-7-111-48374-8-Chapter04-235.jpg。根据命令行提示,选择动模型芯,弹出冷却系统参数窗口,如图4-45b所示。单击978-7-111-48374-8-Chapter04-236.jpg。如果对水道设计不满意,可选择978-7-111-48374-8-Chapter04-237.jpg,如果对水道设计满意,选择978-7-111-48374-8-Chapter04-238.jpg按钮,单击978-7-111-48374-8-Chapter04-239.jpg,完成动模第三条水道设计。(www.daowen.com)

在菜单栏中选择“HB_MOULD M6.6”→“运水系列”→“运水”,选择图4-38所示冷却方式,坐标放置方向选择978-7-111-48374-8-Chapter04-240.jpg。根据命令行提示,选择动模型芯,弹出冷却系统参数窗口,如图4-45b所示。单击978-7-111-48374-8-Chapter04-241.jpg按钮。如果对水道设计不满意,可选择978-7-111-48374-8-Chapter04-242.jpg,如果对水道设计满意,选择978-7-111-48374-8-Chapter04-243.jpg按钮,单击978-7-111-48374-8-Chapter04-244.jpg,完成动模第四条水道设计,结果如图4-45b所示。

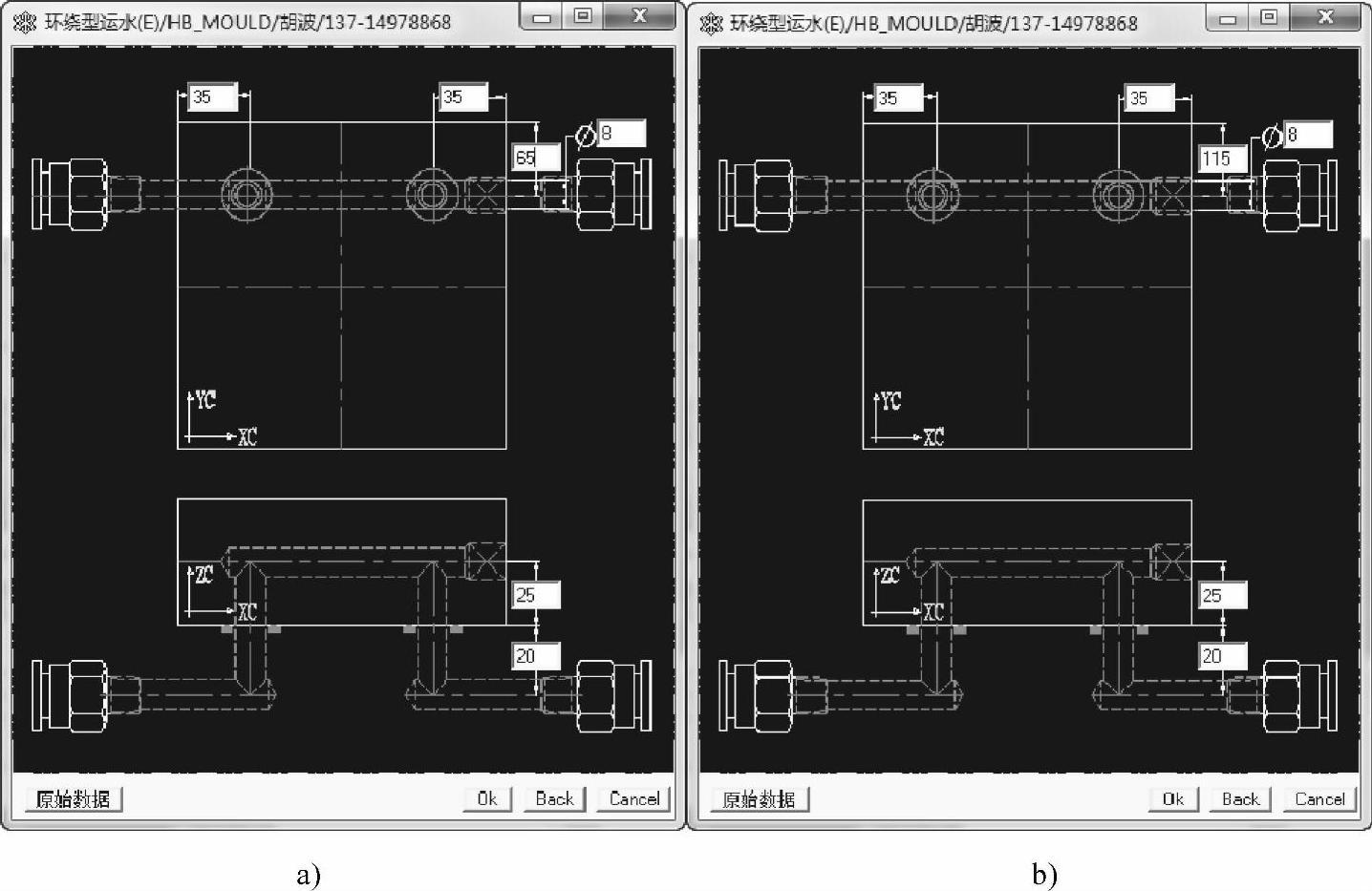

图4-45 动模冷却系统参数

(3)调用冷却水接口

在菜单栏中选择“HB_MOULD M6.6”→“运水(冷却系统)系列”→“水嘴(冷却水接口)”,选择一个冷却水接口模式,如图4-45,单击978-7-111-48374-8-Chapter04-246.jpg,冷却水接口方向即为刚创建的水道进出口方向,单击978-7-111-48374-8-Chapter04-247.jpg,根据命令行提示,选择切削的模板为定模板。根据命令行提示,选择冷却水接口放置点为刚建立的定模水道的进出水口,弹出冷却水接口的沉孔尺寸对话框,直径为25mm,深度为23mm,单击978-7-111-48374-8-Chapter04-248.jpg按钮,弹出冷却水接口放置点对话框,选择冷却水接口放置点为刚建立的定模水道的进出水口的圆心,单击978-7-111-48374-8-Chapter04-249.jpg按钮,完成定模板冷却水接口设计。

同样的方法,完成动模冷却水接口的调用。在菜单栏中选择“HB_MOULD M6.6”→“运水系列”→“水嘴”,选择一个冷却水接口模式,如图4-46所示,单击978-7-111-48374-8-Chapter04-250.jpg,冷却水接口方向即为刚创建的水道进出口方向,单击978-7-111-48374-8-Chapter04-251.jpg,根据命令行提示,选择切削的模板为动模板。根据命令行提示,选择冷却水接口放置点为刚建立的动模水道的进出水口,弹出冷却水接口的沉孔尺寸对话框,直径为25mm,深度为23mm,单击978-7-111-48374-8-Chapter04-252.jpg按钮,弹出冷却水接口放置点对话框,选择冷却水接口放置点为刚建立的动模水道的4个进出水口的圆心,单击978-7-111-48374-8-Chapter04-253.jpg按钮,完成动模板+X方向冷却水接口设计。同样,完成-X方向4个冷却水接口的设计,结果如图4-46所示。


图4-46 调用冷却水接口
