斜度锁紧块适用于腔型芯的介绍

时间:2023-06-22 理论教育 版权反馈
【摘要】:因为本例的型腔型芯体积比较大,需要做型腔型芯斜度锁紧块的结构设计。图4-34 定模型腔斜度锁紧块(续)可用同样的方法,完成动模型芯斜度锁紧块的设计。

斜度锁紧块适用于腔型芯的介绍

因为本例的型腔型芯体积比较大,需要做型腔型芯斜度锁紧块的结构设计


单击菜单栏中“HB_MOULD M6.6”→“模具标准件”→“模仁(型腔)斜度锁紧块”978-7-111-48374-8-Chapter04-151.jpg,根据状态栏提示,“修剪模板”选择定模板,“模仁实体”选择定模型腔,“斜度锁放置面”选择定模板底面,“模仁侧面”选择“-Y”方向的型腔侧面,如图4-34所示为“模仁侧面1”,弹出型腔锁放置点对话框,单击978-7-111-48374-8-Chapter04-152.jpg按钮,弹出锁紧块参数对话框,单击978-7-111-48374-8-Chapter04-153.jpg按钮,弹出位置移动对话框,移动值输入0,单击978-7-111-48374-8-Chapter04-154.jpg按钮,单击978-7-111-48374-8-Chapter04-155.jpg,完成定模第一个锁紧块设计。

单击978-7-111-48374-8-Chapter04-156.jpg按钮,根据状态栏提示,“模仁(型腔)侧面”选择“-X”方向的型腔侧面,如图4-34所示为“模仁侧面2”,弹出型腔锁放置点对话框,单击978-7-111-48374-8-Chapter04-157.jpg按钮,弹出型腔锁紧块参数对话框,输入与前面相同参数,单击978-7-111-48374-8-Chapter04-158.jpg,弹出位置移动对话框,移动值输入80,单击978-7-111-48374-8-Chapter04-159.jpg按钮,单击978-7-111-48374-8-Chapter04-160.jpg按钮,单击978-7-111-48374-8-Chapter04-161.jpg,完成第二个型腔斜度锁紧块设计。

单击978-7-111-48374-8-Chapter04-162.jpg按钮,根据状态栏提示,选择“模仁侧面”,如图4-34所示为“模仁侧面2”,弹出型腔锁放置点对话框,单击978-7-111-48374-8-Chapter04-163.jpg按钮,弹出型腔锁紧块参数对话框,输入与前面相同参数,单击978-7-111-48374-8-Chapter04-164.jpg按钮,弹出位置移动对话框,移动值输入-80,单击978-7-111-48374-8-Chapter04-165.jpg按钮,单击978-7-111-48374-8-Chapter04-166.jpg按钮,单击978-7-111-48374-8-Chapter04-167.jpg,单击978-7-111-48374-8-Chapter04-168.jpg按钮,单击978-7-111-48374-8-Chapter04-169.jpg按钮,完成第三个型腔斜度锁紧块设计。

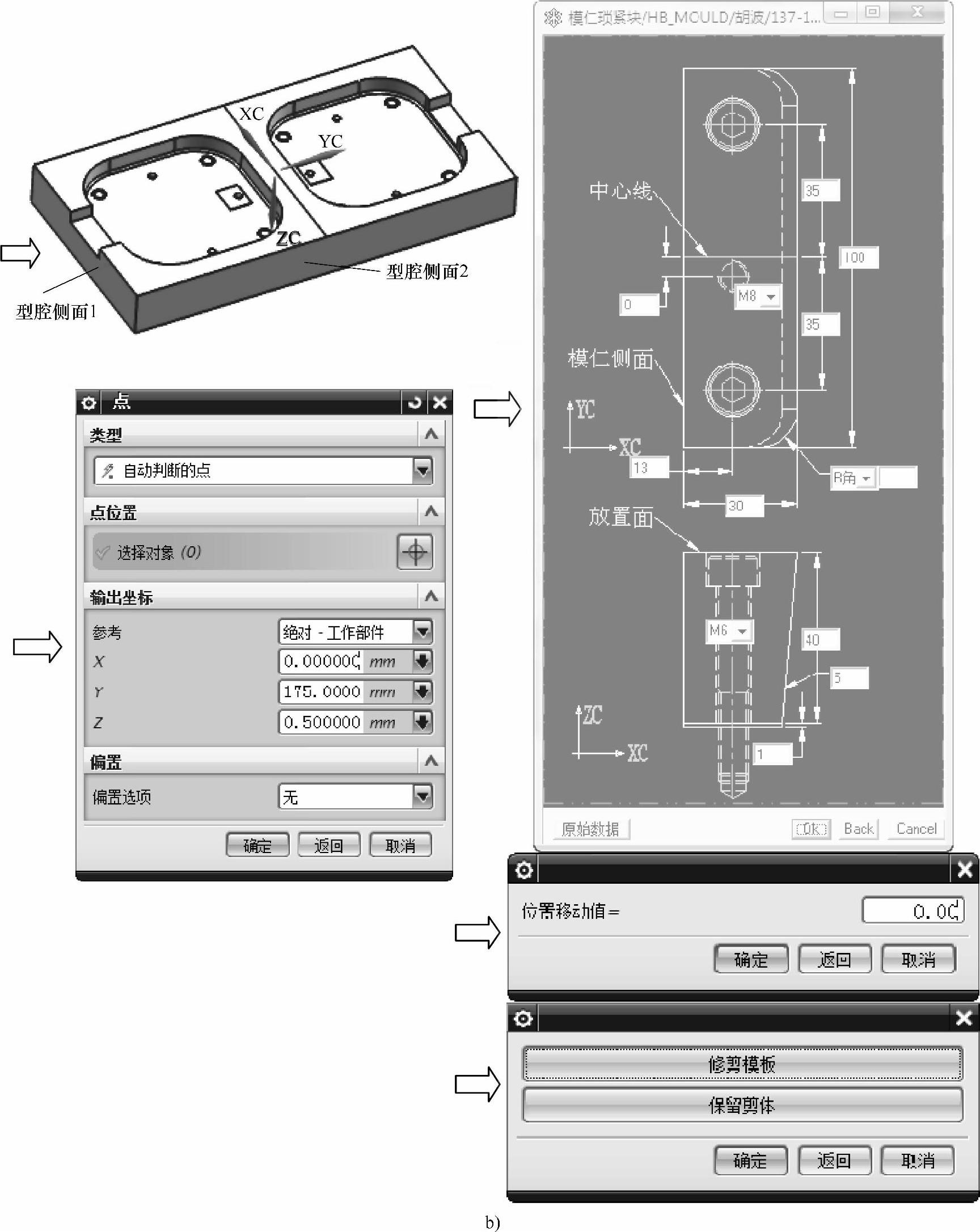

图4-34 定模型腔斜度锁紧块


图4-34 定模型腔斜度锁紧块(续)

(2)可用同样的方法,完成动模型芯斜度锁紧块的设计。隐藏其他部件,屏幕中只显示动模板和动模型芯。

单击菜单栏中“HB_MOULD M6.6”→“模具标准件”→“模仁(型芯)斜度锁紧块”978-7-111-48374-8-Chapter04-172.jpg,根据状态栏提示,“修剪模板”选择动模板,“模仁实体”选择动模型芯,“斜度锁放置面”选择定动模板底面,“模仁侧面”选择“-Y”方向的型芯侧面,如图4-35所示为“模仁侧面1”,弹出型芯锁放置点对话框,单击978-7-111-48374-8-Chapter04-173.jpg按钮,弹出锁紧块参数对话框,输入与前面相同参数,单击978-7-111-48374-8-Chapter04-174.jpg,弹出位置移动对话框,移动值输入0,单击978-7-111-48374-8-Chapter04-175.jpg按钮,单击978-7-111-48374-8-Chapter04-176.jpg,完成动模第一个锁紧块设计。


图4-35 动模型芯斜度锁紧块

单击978-7-111-48374-8-Chapter04-178.jpg,根据状态栏提示,“模仁侧面”选择“-X”方向的型芯侧面,如图4-35所示为“模仁侧面2”,弹出型芯锁放置点对话框,单击978-7-111-48374-8-Chapter04-179.jpg,弹出型芯锁紧块参数对话框,输入与前面相同参数,单击978-7-111-48374-8-Chapter04-180.jpg按钮,弹出位置移动对话框,移动值输入80,单击978-7-111-48374-8-Chapter04-181.jpg按钮,单击978-7-111-48374-8-Chapter04-182.jpg按钮,单击978-7-111-48374-8-Chapter04-183.jpg,完成第二个型芯斜度锁紧块设计。

单击978-7-111-48374-8-Chapter04-184.jpg按钮,根据状态栏提示,选择“模仁侧面”,如图4-35所示为“模仁侧面2”,弹出型芯锁放置点对话框,单击978-7-111-48374-8-Chapter04-185.jpg按钮,弹出型芯锁紧块参数对话框,输入与前面相同参数,单击978-7-111-48374-8-Chapter04-186.jpg按钮,弹出位置移动对话框,移动值输入-80,单击978-7-111-48374-8-Chapter04-187.jpg按钮,单击978-7-111-48374-8-Chapter04-188.jpg按钮,单击978-7-111-48374-8-Chapter04-189.jpg,单击978-7-111-48374-8-Chapter04-190.jpg按钮,单击978-7-111-48374-8-Chapter04-191.jpg按钮,完成第三个型芯斜度锁紧块设计。
