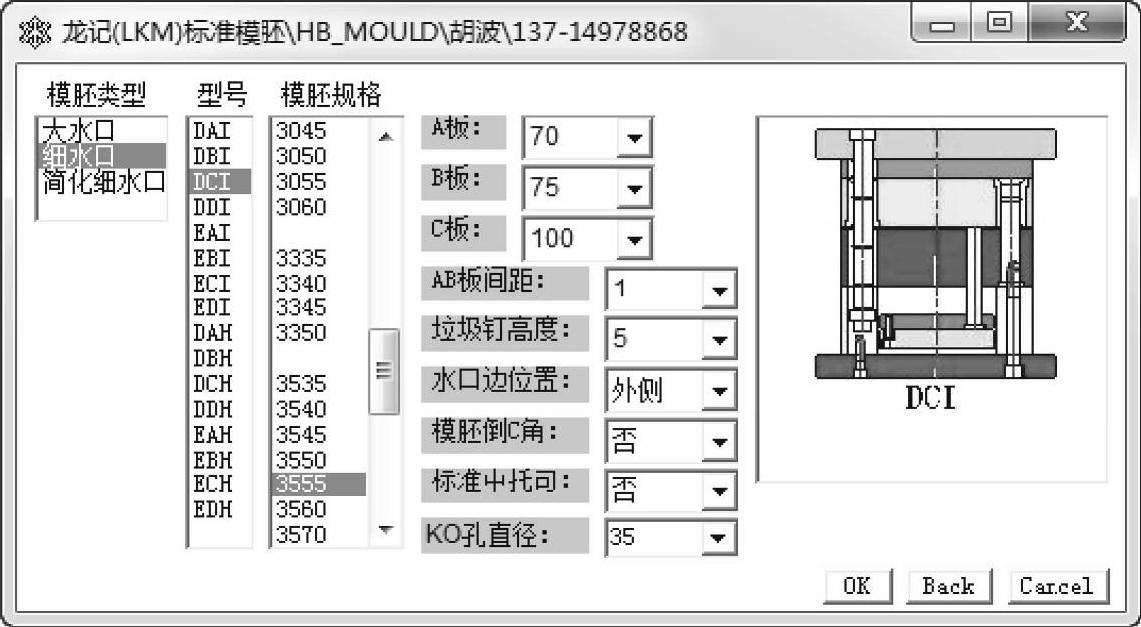

（1）调入龙记细水口（点浇口模架DC型）DCI型3555模架：单击菜单栏中“HB_MOULD M6.6”→“模胚系列”→“龙记”，单击，弹出龙记标准模胚对话框，设置参数如图4-30所示。选择细水口系列DCI型35系列3555模架，A板（定模）70，B（动模）板75，C垫块板100，单击按钮，完成模架的调用。

图4-30 模架导入

（2）HB_MOULD模架是分图层管理的，ALL-A-LPLATE（定模）是定模各图层，ALL- B-LPLATE（动模）是管理动模各图层。

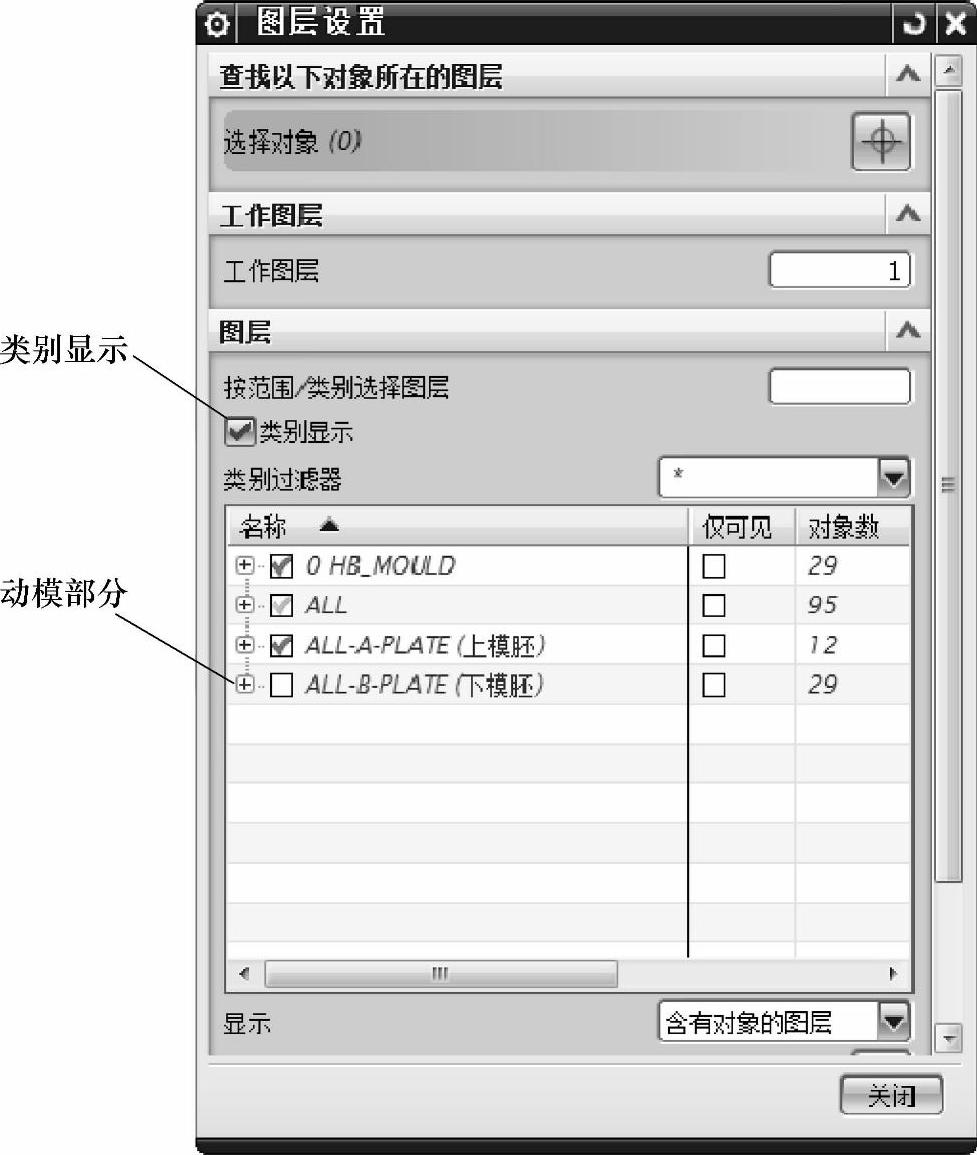

将动模隐藏。单击菜单栏中“格式“图层设置”按钮，弹出图层设置对话框，勾选“类别显示”，勾选ALL-B-LPLATE（动模），如图4-31所示，单击“关闭”。

单击（或用快捷键＜Ctrl+B＞）隐藏动模板和动模型芯，单击（或者快捷键＜Ctrl+Shift+B＞）反向隐藏，屏幕中只显示动模板和动模型腔。

图4-31 模架图层设置

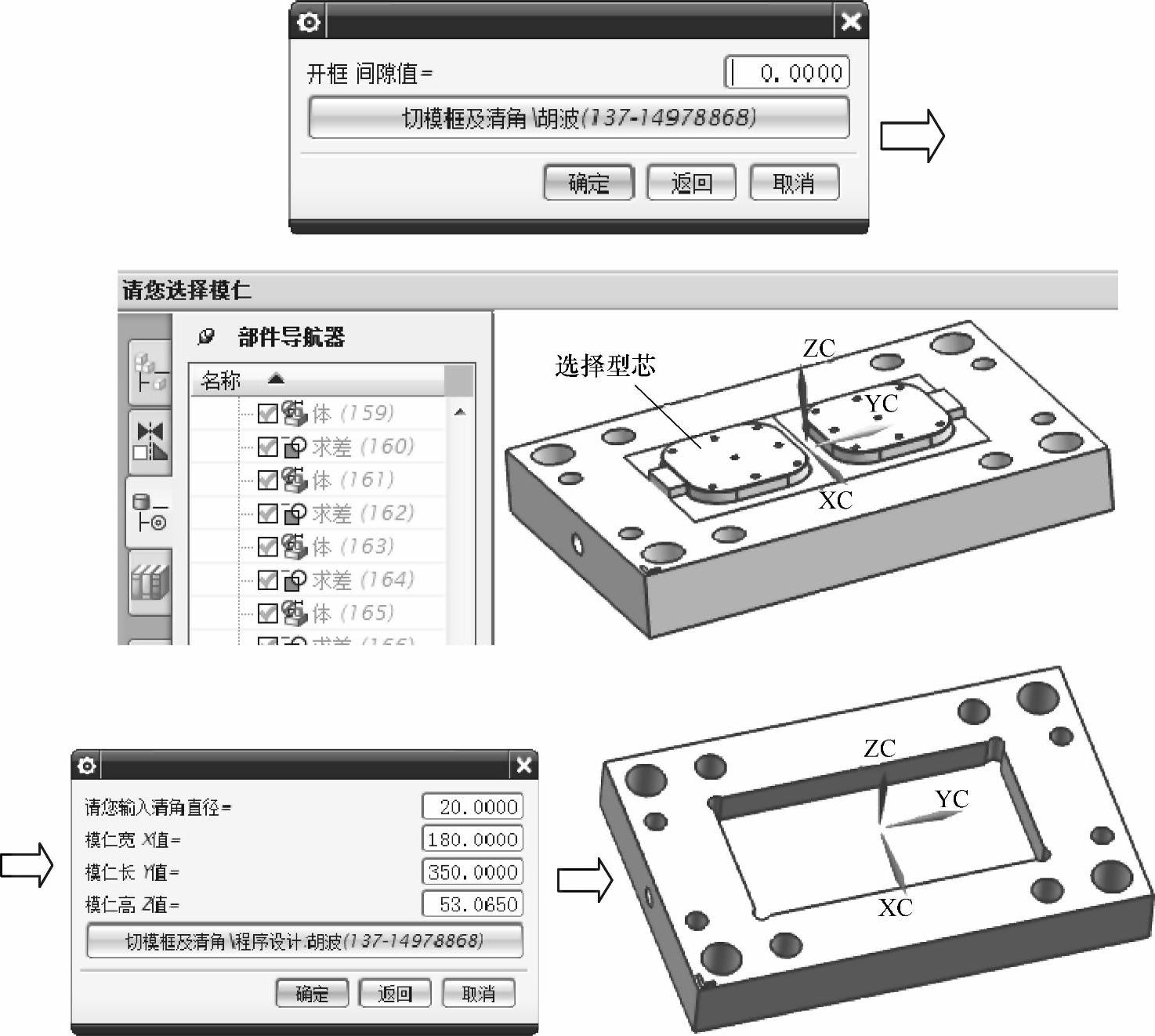

（3）单击菜单栏中“HB_MOULD M6.6”→“模具建模特征”→“开框”，弹出开框间隙对话框，单击按钮，弹出类选择对话框，根据状态栏提示，选择模仁（动模型芯），单击按钮。弹出开框类型对话框，单击，弹出清角参数对话框，输入清角直径为20mm，单击按钮，单击按钮，完成操作，如图4-32所示。(www.daowen.com)

（4）单击（或用快捷键＜Ctrl+Shift+U＞）取消隐藏部件中的所有对象。单击（或用快捷键＜Ctrl+B＞）隐藏定模板和定模型腔，单击（或者快捷键＜Ctrl+Shift+B＞）反向隐藏，屏幕中只显示定模板和定模型腔。

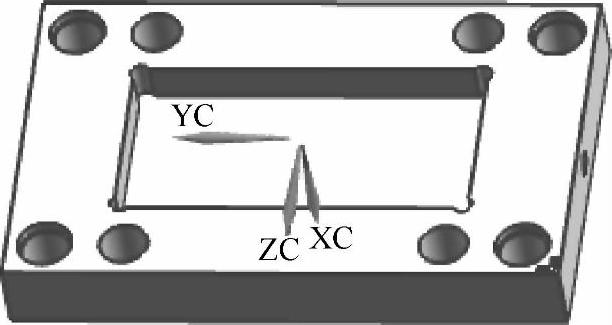

单击菜单栏中“HB_MOULD M6.6”→“模具建模特征”→“开框”，弹出开框间隙对话框，单击按钮，弹出类选择对话框，根据状态栏提示，选择定模型腔，单击按钮。弹出开框类型对话框，单击，弹出清角参数对话框，输入清角直径为20mm，参数与动模相同，单击按钮，单击按钮，完成操作，如图4-33所示。

注意：当一组对象中有许多对象时，可以在要选取的对象上按鼠标左键停留几秒钟，即可弹出“快捷拾取”供用户选择对象。

图4-32 动模开框

图4-33 定模开框
